Projekt domu Willa Miranda 14 (G)

3 560 zł  3 160 zł
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, toaleta, kotłownia, pralnia, garderoby, kominek, garaż

  • Powierzchnia domu 150,29 m²
  • powierzchnia garażu 22,09 m²
  • powierzchnia kotłowni 5,56 m²

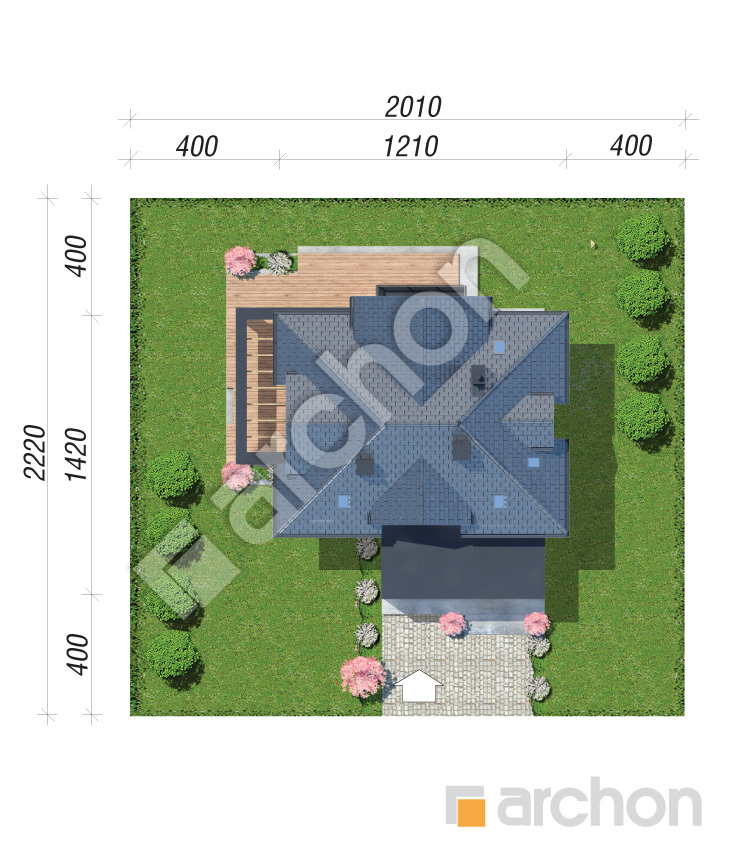

  • Min. wymiary działki 20,6 x 22,2 m
  • 20,1 x 22,2 m
  • Modyfikacja pergoli.
Koszty budowy
na IV kwartał 2020

254 000 zł


Do końca promocji:
White
3 560 zł
3 160 zł (2 569,11 zł netto)
  DO KOSZYKA
aktualny kosztorys budowlany  360,00 zł 1 zł
zyskujesz 759 zł
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
o wartości 1500 zł
  • Poradnik Architektura Ogrodowa
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
ZESTAW BONÓW RABATOWYCH
o wartości nawet 1550 zł
  • Garaż 50% taniej
  • Kosztorys za 50% ceny
  • Projekty instalacji
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna w 4 egzemplarzach zawierająca:
  • Projekt architektoniczny
  • Projekt konstrukcyjny
  • Projekt wewnętrznych instalacji wod.-kan., c.o. i gazowej oraz projekt wewnętrznych instalacji elektrycznej i odgromowej
Zakres opracowania wewnętrznych instalacji może ulec zmianie w zależności od indywidualnych założeń projektu. (Istnieje możliwość zamówienia projektu w formie zgodnej z nowelizacją Prawa budowlanego obowiązującego od 19.09.2020r. składającego się z 3 egzemplarzy projektu architektoniczno - budowlanego oraz 3 egzemplarzy projektu technicznego).
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

PARTER 99,74 (102,10)
1. Wiatrołap 4,36
2. Toaleta 3,30
3. Hol 3,21
4. Spiżarnia 1,90
5. Kuchnia 10,11
6. Salon + Jadalnia 37,08 (39,26)
7. Gabinet 12,13 (12,31)
8. Kotłownia 5,56
9. Garaż 22,09
PODDASZE 78,20 (85,51)
1. Schody 4,11
2. Korytarz 11,82 (12,18)
3. Łazienka 5,99 (7,66)
4. Łazienka 3,73 (4,21)
5. Pokój 13,11 (13,36)
6. Garderoba 4,70 (6,23)
7. Pokój 15,23 (16,81)
8. Pokój 15,56 (15,56)
9. Pralnia 3,95 (5,39)

Dane projektu Willi Miranda 14 (G)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.
Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836: 1997)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach. "
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836:1997, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 180 cm
dach: czterospadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna
brama garażowa: HÖRMANN
kocioł: gazowy
ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: grawitacyjna
(W dokumentacji zaprojektowano wentylację grawitacyjną. Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. więcej >>)

Energooszczędność

WT 2021 Projekt zgodny z WT 2021 więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

Przekrój

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

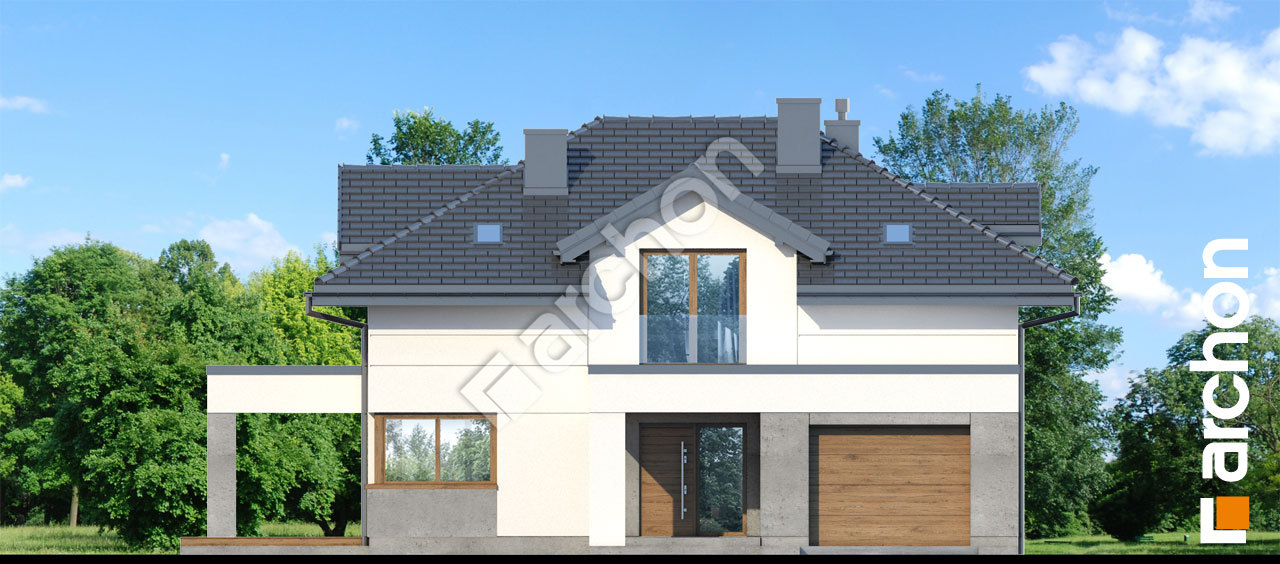

zobacz lustrzane odbicie White Elewacja frontowa

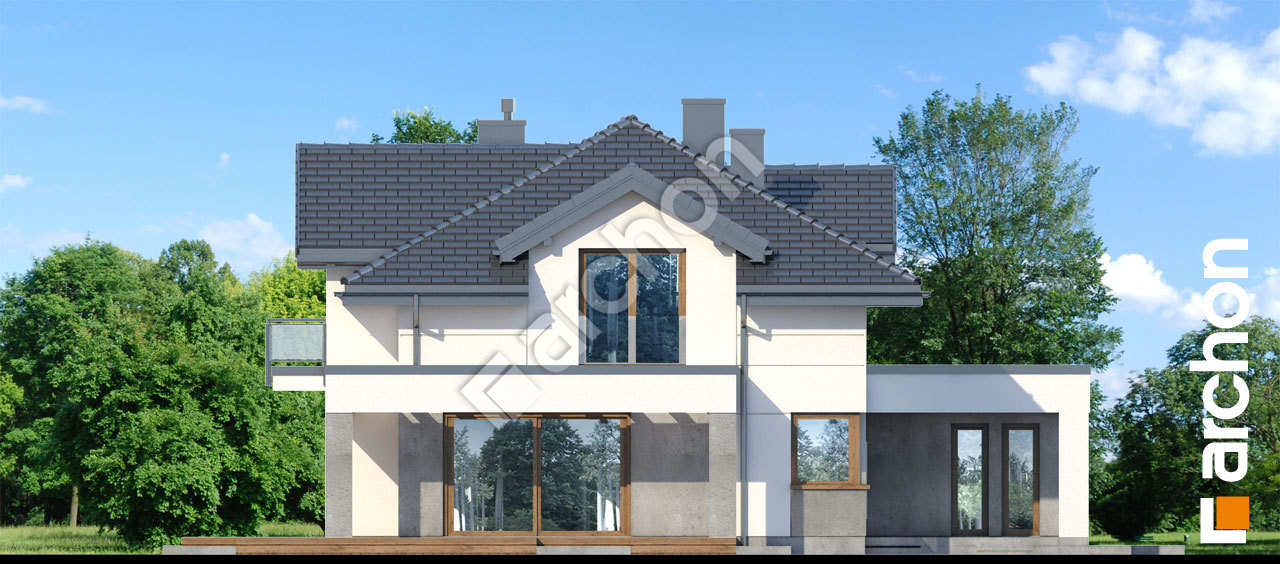

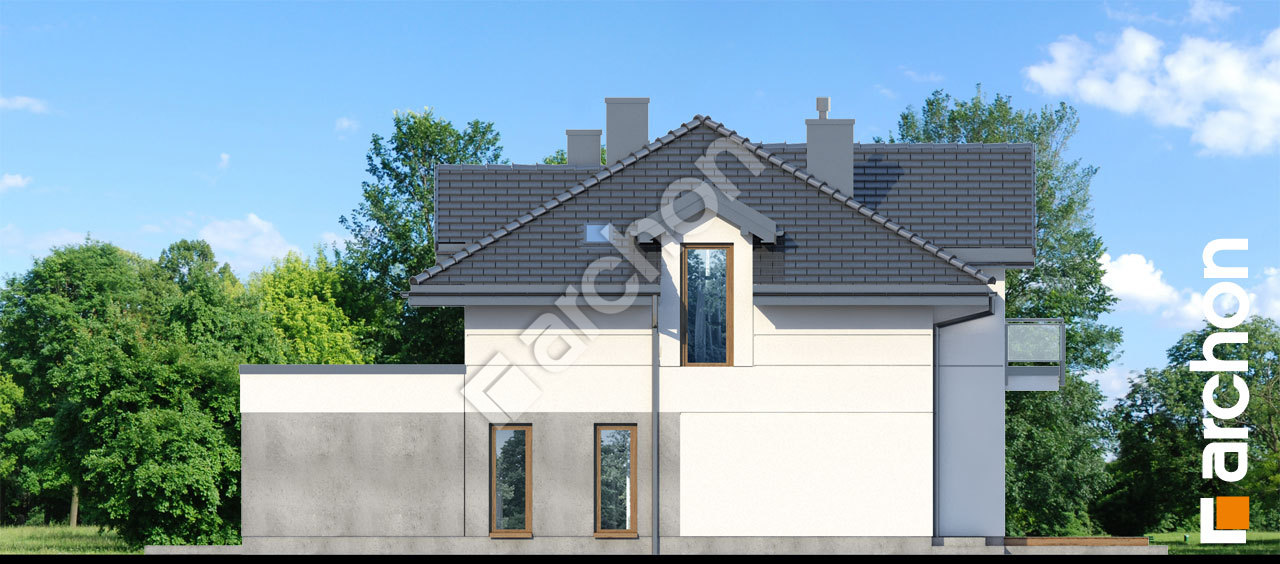

White Elewacja boczna

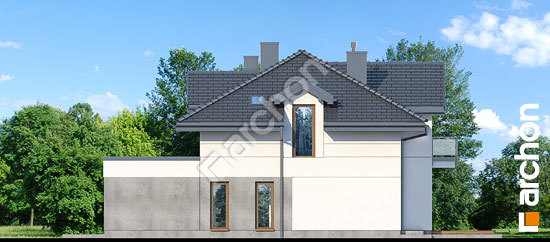

White Elewacja boczna

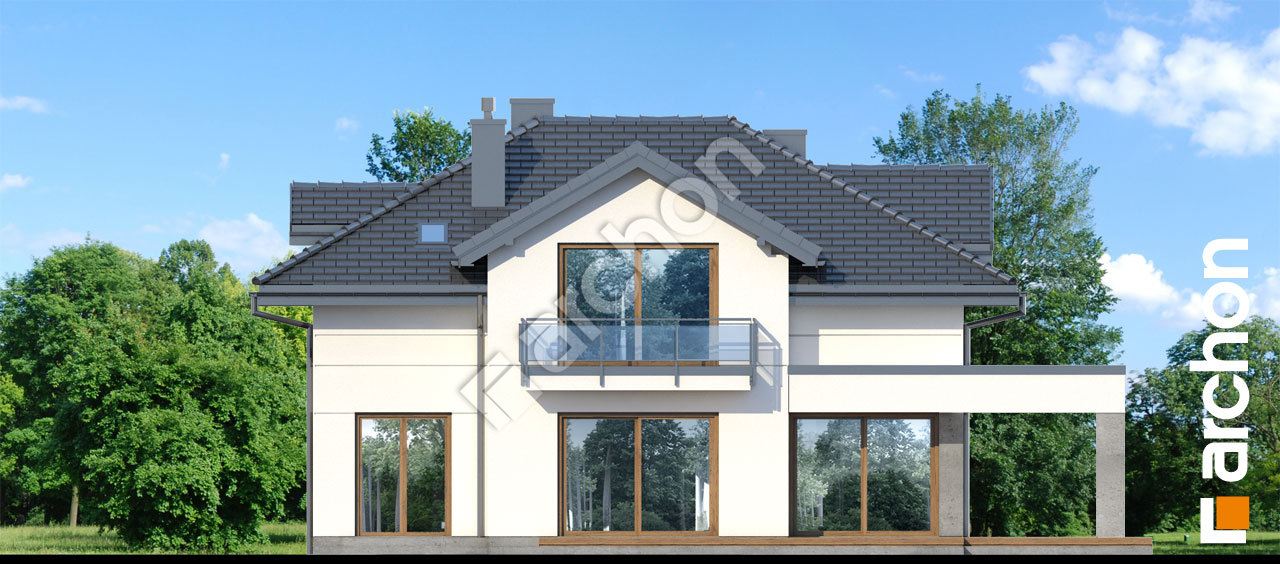

White Elewacja ogrodowa

Wyjątkowo efektowny oraz komfortowy dom z poddaszem użytkowym, zaprojektowany w stylu nowoczesnej willi z dachem czterospadowym. W projekcie zastosowano podwyższoną ściankę kolankową, dzięki czemu strefa poddasza zyskała maksimum przestronności. Staranna kompozycja wykończenia zewnętrznego podkreśla elegancki charakter domu. Jasny tynk połączono z okładziną o strukturze betonu architektonicznego oraz drewnianą stolarką w ciepłym kolorze. Dodatkowo linię okien oraz wysokość drugiej kondygnacji oznaczono delikatnym, poziomym boniowaniem. Garaż z jednym miejscem postojowym został częściowo wysunięty przed linię frontowej elewacji, a przedłużenie jego płyty tworzy nad wejściem głównym praktyczne zadaszenie. Reprezentacyjna strefa dzienna to przestrzeń wspólnego wypoczynku mieszkańców domu. Wygodny salon mieści narożną sofę przed kinem domowym i kominkiem, a jadalnia z dużym stołem została umieszczona w przeszklonym narożniku, otwierając widok na zieleń ogrodu. Szerokie, przesuwne przeszklenia płynnie łączą wnętrze z narożnym tarasem, nad którym przesłonę tworzy nowoczesna pergola. Otwarta kuchnia została doświetlona narożnym oknem z widokiem na strefę wejściową. Jej atutem jest wielofunkcyjny półwysep z barkiem śniadaniowym, możliwość zastosowania wysokiej zabudowy oraz przylegająca spiżarka, która gwarantuje więcej przestrzeni do przechowywania. Dodatkowy pokój na parterze sprawdzi się jako gabinet do pracy zdalnej lub sypialnia gościnna. Z wiatrołapu dostępny jest garaż oraz kotłownia z piecem gazowym. Komfortowa strefa nocna została zaprojektowana na poddaszu. Znajdziemy tutaj luksusowy apartament rodziców z własną łazienką i garderobą, dwa pokoje dla dzieci, ogólnodostępną łazienkę oraz pralnię. Wszystkie pokoje zostały naturalnie doświetlone wysokimi portfenetrami, a sypialnie dziecięce dysponują przestrzenią na pojemne szafy ścienne oraz biurka i regały. Zaprezentowana "Willa Miranda 14 (G)" należy do kolekcji: projekty domów z poddaszem użytkowym, projekty domów nowoczesnych, projekty willi i rezydencji oraz projekty domów z gabinetem na parterze.
