gotowy projekt Willa Miranda 3 (G2) widok 1
Pow. domu 153,99 m²
Pow. garażu 40,60 m²
Pow. kotłowni 12,78 m²
pokoje 5
łazienki i WC 3

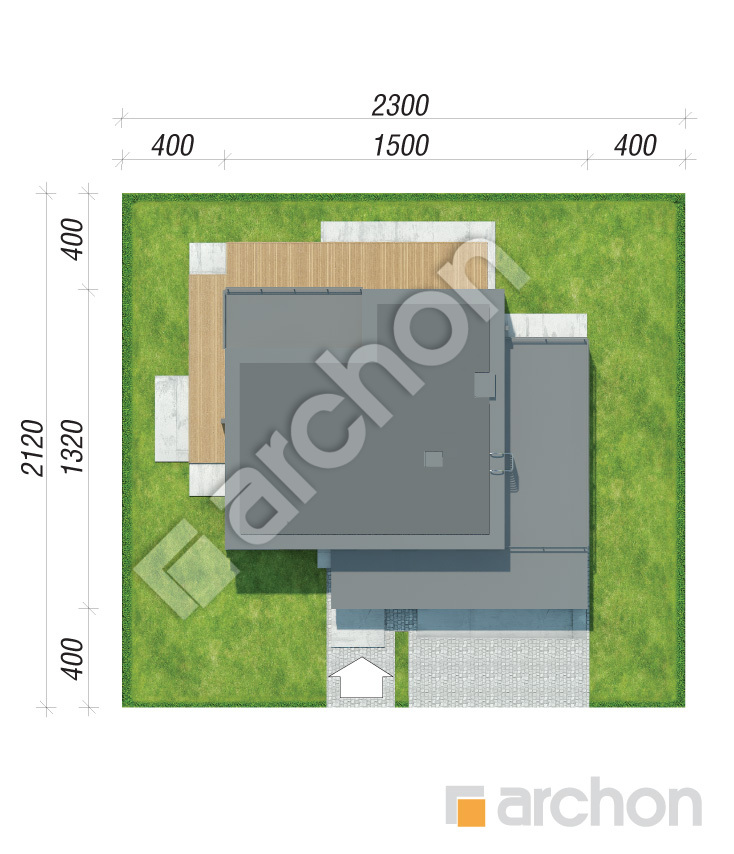

Min. wym. działki 23,0 x 21,2 m
Likwidacja okien w garażu.
22,0 x 21,2 m
Pow. domu 153,99 m²
Pow. garażu 40,60 m²
Pow. kotłowni 12,78 m²
pokoje 5
łazienki i WC 3
Min. wym. działki 23,0 x 21,2 m
Likwidacja okien w garażu.
22,0 x 21,2 m
Willa Miranda 3 (G2)
153,99 m² 40,60 m² 12,78 m²
gotowy projekt Willa Miranda 3 (G2) widok 1
Dom jednorodzinny piętrowy
5 pokoi, kuchnia, 2 łazienki, toaleta, kotłownia, pralnia, garderoba, kominek, garaż

Cena z kodem rabatowym ONLINE200 Jak skorzystać z kodu?
6 000 zł z VAT 23% (4 878,05 zł netto)
na zamówienia przez www.archon.pl
Cena regularna 6 200 zł
Najniższa cena z 30 dni przed obniżką 5 950 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki



Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PARTER
124,27 (126,57)
1. Wiatrołap 5,12
2. Toaleta 1,96
3. Hol 3,14
4. Kuchnia 12,32
5. Salon + Jadalnia 48,35 (50,65)
6. Kotłownia 12,78
7. Garaż 40,60
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PIĘTRO
83,10
1. Schody 3,87
2. Korytarz 12,47
3. Pokój 8,67
4. Łazienka 7,26
5. Pralnia 4,49
6. Pokój 11,87
7. Pokój 13,70
8. Garderoba 2,62
9. Pokój 13,01
10. Łazienka 5,14

Dane projektu Willi Miranda 3 (G2)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja okien w garażu.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
dach: płaski, papa termozgrzewalna CREATON
brama garażowa: HÖRMANN
kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji

pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

Przekrój

gotowy projekt Willa Miranda 3 (G2) przekroj budynku

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

Komfortowa, piętrowa willa o nowoczesnej formie z płaskim dachem, który podkreśla charakter budynku. Bogaty program użytkowy domu spełni oczekiwania najbardziej wymagających klientów. Budynek prezentuje się bardzo efektownie, duże przeszklenia wizualnie dodają lekkości, a ciekawie zaprojektowane tarasy uatrakcyjniają bryłę. Stonowana kolorystyka elewacji idealnie wpisuje się w aktualne trendy i zapewnia elegancki wygląd willi. Nad wejściem głównym przewidziano płaskie zadaszenie, będące praktyczną osłoną. Podobnie rozwiązanie zostało zastosowane nad tarasem ogrodowym, który jest dostępny z różnych części parteru. Strefa dzienna domu to otwarta przestrzeń wspaniale doświetlona naturalnym światłem. W salonie mamy miejsce na duży zestaw mebli wypoczynkowych, a w reprezentacyjnej jadalni z panoramicznym widokiem na ogród można organizować przyjęcia dla rodziny i przyjaciół. Kuchnia została wyposażona w wysoką zabudowę, półwysep z barkiem śniadaniowym i wygodne blaty do przyrządzania potraw. W programie użytkowym parteru nie mogło zabraknąć toalety, którą umiejscowiono w pobliżu wiatrołapu. Zaplecze gospodarcze willi obejmuje duży garaż na dwa samochody oraz kotłownia bezpośrednio do niego przylegająca. W strefie nocnej na piętrze mieszczą się komfortowe sypialnie domowników. Rodzice do swojej dyspozycji mają apartament z prywatną łazienką i garderobą, dla dzieci przewidziano dwa pokoje. Ponadto na piętrze znajduje się ustawny gabinet. Wspólna łazienka mieści bogate wyposażenie, obok niej zaprojektowana została pralnia. Ozdobą wnętrza są jednobiegowe schody, prowadzące wprost na przeszklenie tarasowe na piętrze. "Willa Miranda 3 (G2)" to gotowy projekt domu z kolekcji: projekty domów piętrowych, projekty domów nowoczesnych, projekty domów z płaskim dachem, projekty domów z garażem dwustanowiskowym.
