Projekt domu Dom - Miniaturka

3 060 zł 2 610 zł
(2 121,95 zł netto)

DO KOSZYKA

WT 2021 Eurokody

RABAT 450 zł na każdy projekt domuRABAT 450 zł

Pokaż lustrzane odbicie

gotowy projekt Dom - Miniaturka Strefa dzienna (wizualizacja 1 widok 1)

gotowy projekt Dom - Miniaturka Strefa dzienna (wizualizacja 1 widok 2)

gotowy projekt Dom - Miniaturka Strefa dzienna (wizualizacja 2 widok 1)

gotowy projekt Dom - Miniaturka widok 1

Dom jednorodzinny z poddaszem użytkowym

4 pokoje, 1 kuchnia, 2 łazienki, kotłownia, garderoby, kominek

Powierzchnia domu 81,59 m²
Powierzchnia kotłowni 3,93 m²
Min. wymiary działki 16,32 x 16,87 m
Min. wymiary działki po adaptacji 15,32 x 16,87 m
Likwidacja okien w ścianie bocznej, na poddaszu likwidacja drzwi balkonowych, doprojektowanie okien dachowych.
Min. wymiary dla działki do 16 m 11,32 x 16,87 m
Likwidacja okien w ścianach bocznych, na poddaszu likwidacja drzwi balkonowych, doprojektowanie okien dachowych, skrócenie okapów.

Więcej parametrów

Koszty budowy
na II kwartał 2022

153 000 zł

Więcej o kosztach budowy Bezpłatne zestawienie materiałów Sprawdź kredyt na budowę domu

Do końca promocji:

3 060 zł

2 610 zł (2 121,95 zł netto)

ZAMÓW PROJEKT

aktualny kosztorys budowlany 269,00 zł 119 zł

Projekt dostępny od ręki

Masz pytania?
Zadzwoń

+48 12 37 21 900 pn-pt 8-19, sb. 9-13

Extra Dodatki GRATIS

GRATIS EXTRA DODATKI

Teczka na dokumenty
Bezpłatna dostawa
Zgoda na zmiany
Charakterystyka energetyczna
Zestawienie materiałów

RABATY NA PRODUKTY DODATKOWE

Garaż 50% taniej
Kosztorys za 119 zł
Gotowe projekty instalacji 100 zł taniej

Więcej o Extra Dodatkach

Dostawa projektu domu GRATIS!

Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.

Sprawdź warunki dostawy

Wymiana do 90 dni, zwrot do 30 dni

Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.

Sprawdź warunki zwrotu i wymiany projektu domu

Projekt zgodny z WT 2021

Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:

U_ściany < 0,20 W/(m²*K)
U_dachu < 0,15 W/(m²*K)
U_okien < 0,9 W/(m²*K)
U_podłóg < 0,3 W/(m²*K)

oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:

EP < 70 [kWh/(m²*rok)]

Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.

Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.

Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

Co zawiera gotowy projekt domu?

Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.

Projekt architektoniczno-budowlany - zakres projektu architektonicznego
Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych

Czytaj więcej

Bezpłatna zgoda na zmiany

Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

Więcej o zmianach w projekcie

NOWA forma Projektu 3+3

Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.

Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:

Projekt architektoniczno-budowlany - zakres projektu architektonicznego
Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych

Czytaj więcej

Pakiet OZE - dodatkowe Energooszczędne rozwiązania do projektu Pakiet OZE - Energooszczędne rozwiązania

Wszystkie projekty domów ARCHON+ są zgodne z WT 2021, co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak: projekt pompy ciepła, projekt fotowoltaiki czy projekt instalacji solarnej. Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.

Do każdego projektu oferujemy możliwość zamówienia dodatkowych instalacji:

Projekt instalacji fotowoltaicznej

Projekt pompy ciepła (powietrze-woda) i ogrzewania podłogowego

Projekt instalacji solarnej

Czytaj więcej

Dom jednorodzinny z poddaszem użytkowym

4 pokoje, 1 kuchnia, 2 łazienki, kotłownia, garderoby, kominek

Powierzchnia domu 81,59 m²
Powierzchnia kotłowni 3,93 m²
Min. wymiary działki 16,32 x 16,87 m
Min. wymiary działki po adaptacji 15,32 x 16,87 m
Likwidacja okien w ścianie bocznej, na poddaszu likwidacja drzwi balkonowych, doprojektowanie okien dachowych.
Min. wymiary dla działki do 16 m 11,32 x 16,87 m
Likwidacja okien w ścianach bocznych, na poddaszu likwidacja drzwi balkonowych, doprojektowanie okien dachowych, skrócenie okapów.

Więcej parametrów

Koszty budowy
na II kwartał 2022

153 000 zł

Więcej o kosztach budowy Bezpłatne zestawienie materiałów Sprawdź kredyt na budowę domu

Do końca promocji:

3 060 zł

2 610 zł (2 121,95 zł netto)

ZAMÓW PROJEKT

aktualny kosztorys budowlany 269,00 zł 119 zł

Projekt dostępny od ręki

Masz pytania?
Zadzwoń

+48 12 37 21 900 pn-pt 8-19, sb. 9-13

Co możesz zmienić? Pokaż lustrzane odbicie Dopasuj do Twojej działki Zobacz rzut interaktywny

gotowy projekt Dom - Miniaturka rzut parteru

PARTER	54,00	(56,28)
1. Wiatrołap	3,28
2. Kotłownia	3,93
3. Hol	4,48
4. Łazienka	3,59
5. Pokój	10,11
6. Schody	2,97
7. Salon	16,93	(19,21)
8. Kuchnia	8,71

Co możesz zmienić? Pokaż lustrzane odbicie Zobacz rzut interaktywny

gotowy projekt Dom - Miniaturka rzut poddasza

PODDASZE	31,52	(49,42)
1. Korytarz	1,77	(1,77)
2. Pokój	10,24	(14,40)
3. Garderoba	2,76	(6,02)
4. Łazienka	4,27	(8,12)
5. Pokój	10,16	(14,06)
6. Garderoba	2,32	(5,05)

Dane projektu Domu - Miniaturka

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)

W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.

Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m²) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.

Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).

Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy

Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Likwidacja okien w ścianie bocznej, na poddaszu likwidacja drzwi balkonowych, doprojektowanie okien dachowych.

Likwidacja okien w ścianach bocznych, na poddaszu likwidacja drzwi balkonowych, doprojektowanie okien dachowych, skrócenie okapów.

Technologia i konstrukcja

Eurokody

Konstrukcja zgodna z normami Eurokod

Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.

(W dokumentacji zaprojektowano wentylację grawitacyjną. Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. )

Energooszczędność

WT 2021 Projekt zgodny z WT 2021

EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.

Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m²*rok)]
WT2021 - 70 [kWh/(m²*rok)]

Termoizolacyjność

U_ścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość U_ściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m²*K)]
WT2021 - 0,20 [W/(m²*K)]

U_dachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość U_dachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m²*K)]
WT2021 - 0,15 [W/(m²*K)]

U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m²*K)]
WT2021 - 0,9 [W/(m²*K)]

Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

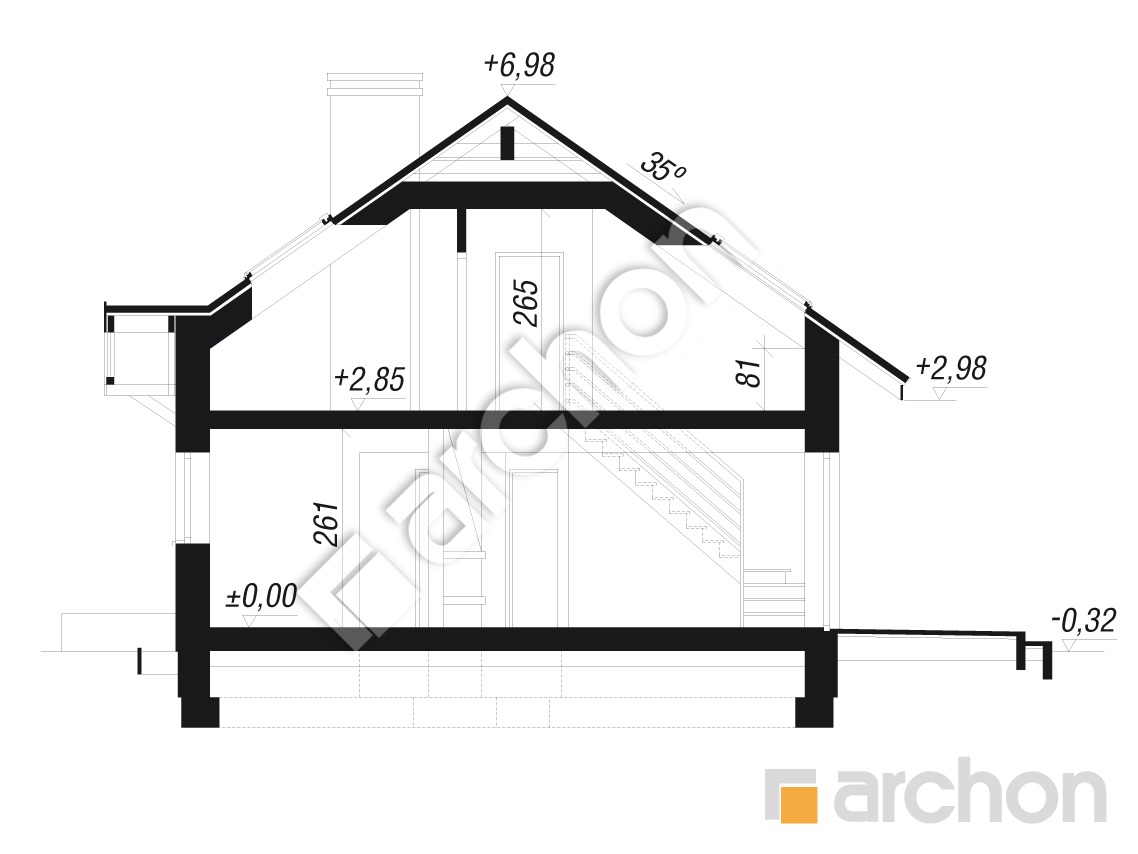

Przekrój

gotowy projekt Dom - Miniaturka przekroj budynku

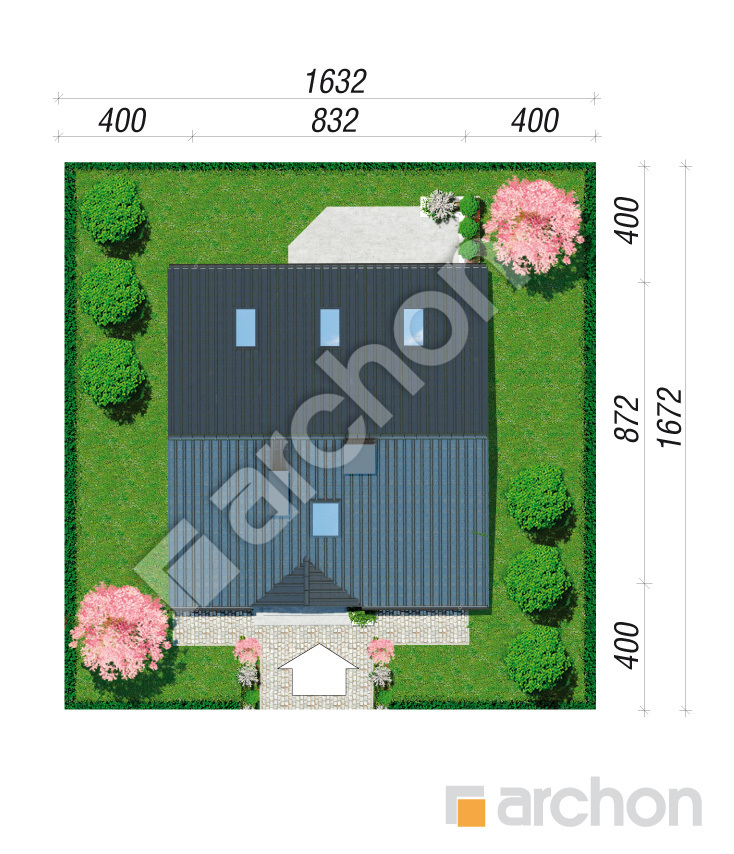

Obrys

gotowy projekt Dom - Miniaturka sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

Pokaż lustrzane odbicie

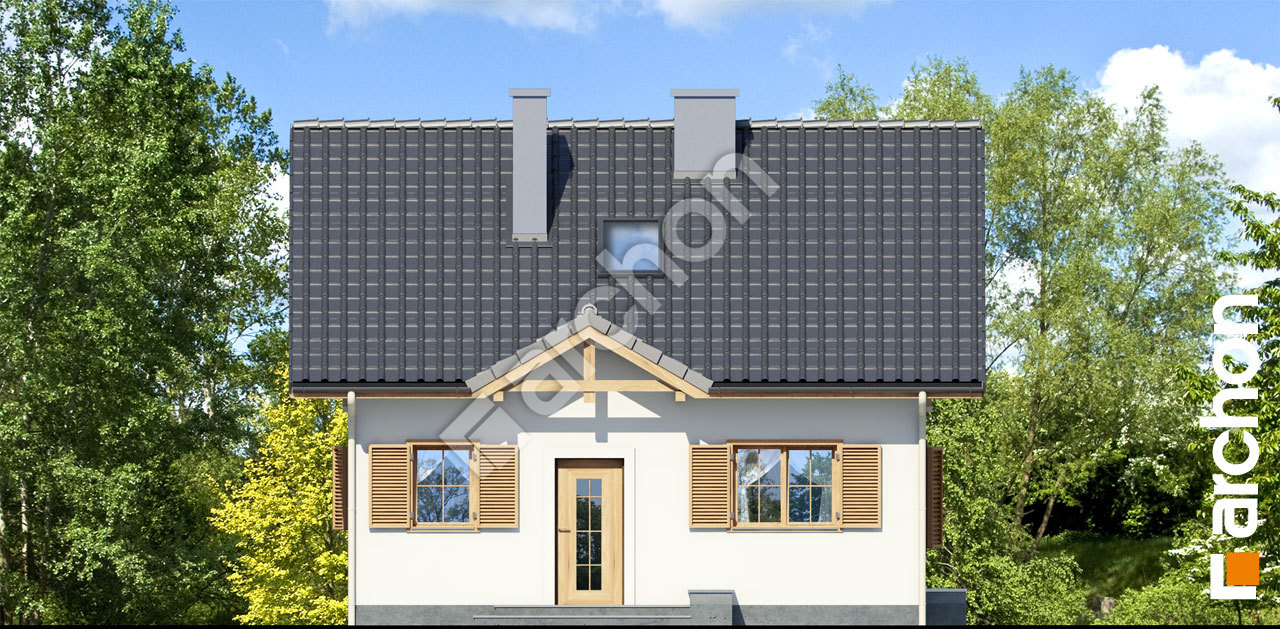

Elewacja frontowa

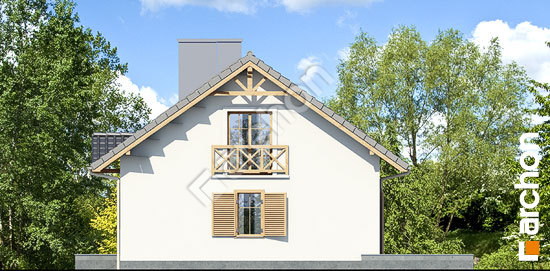

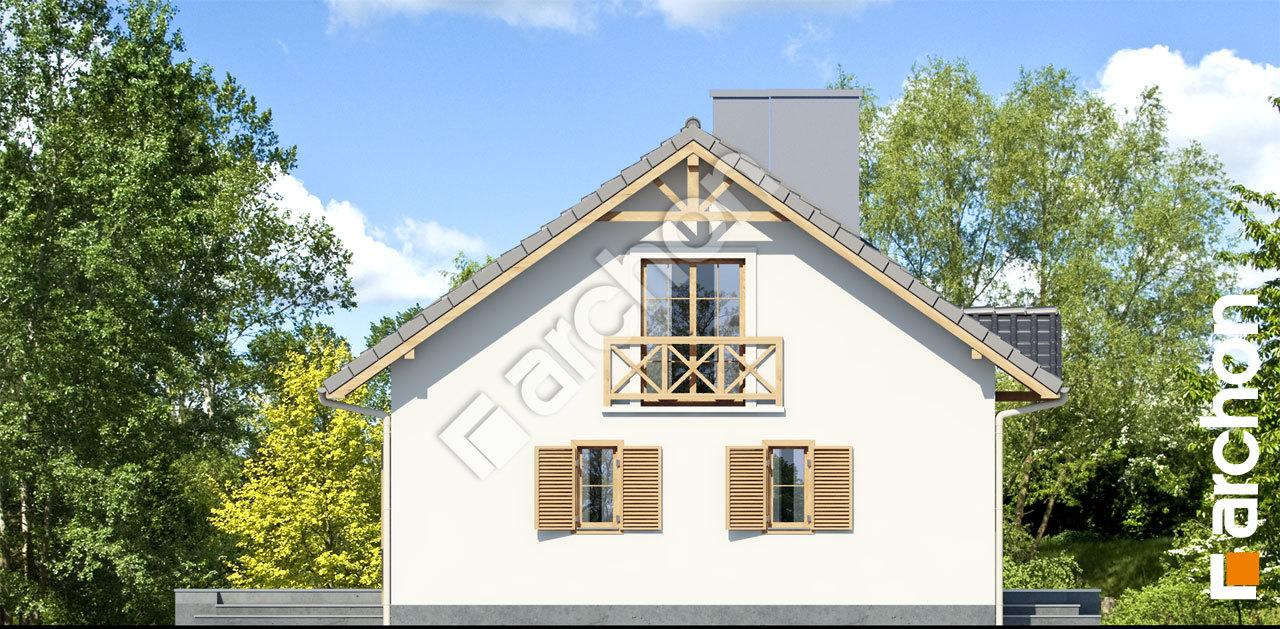

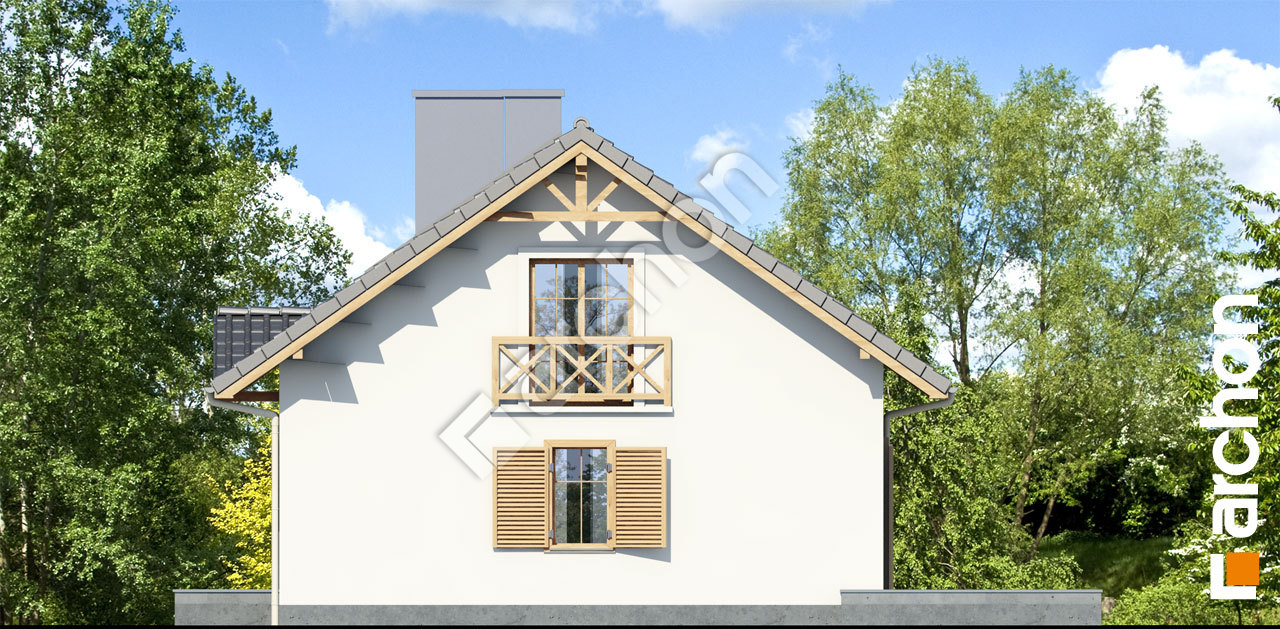

Elewacja boczna

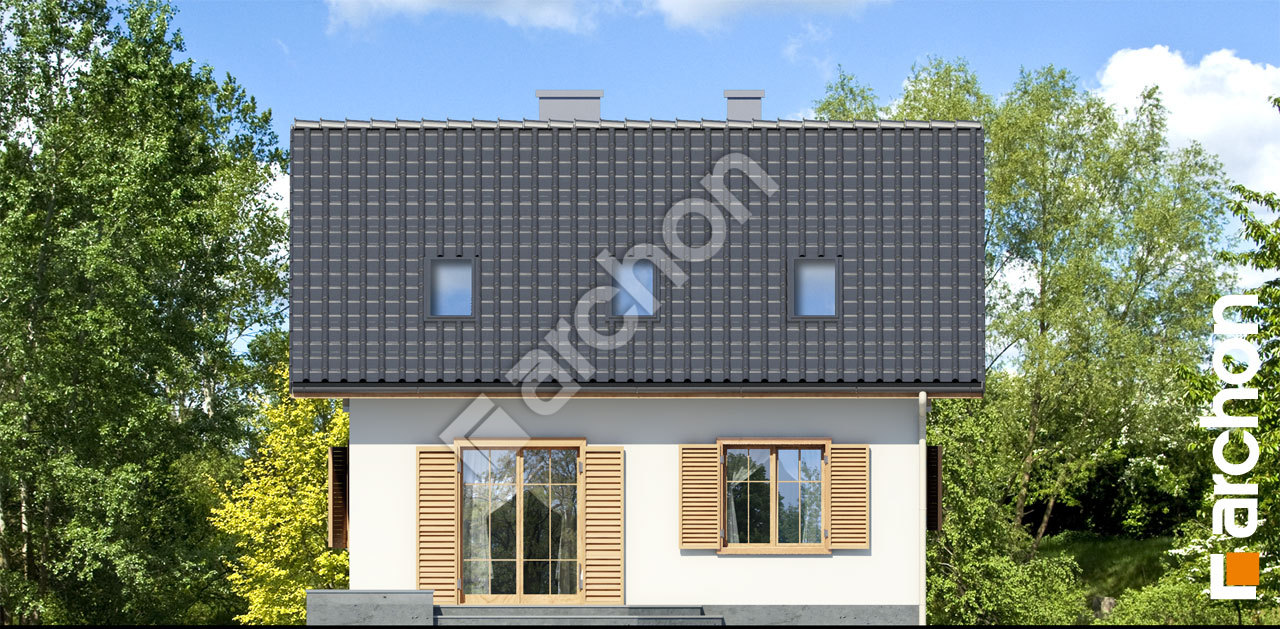

Elewacja ogrodowa

Funkcjonalny i ekonomiczny projekt domu łączący tradycyjne elementy z nowoczesnym układem funkcjonalnym.
Wygodny salon z kominkiem i kinem domowym oraz półotwarta kuchnia z kącikiem śniadaniowym oraz dużą ilością blatów roboczych stanowią strefę dzienną. Bezpośrednio z holu dostępna jest łazienka oraz sypialnia rodziców, a wejście do kotłowni zlokalizowane jest w wiatrołapie. Na poddaszu mieszczą się dwa pokoje dziecięce z garderobami oraz łazienka.
Dom - Miniaturka to ekonomiczny projekt, który mimo małego metrażu jest wyjątkowo funkcjonalny, a niewielkie rozmiary przekładają się na małą powierzchnię zabudowy , dzięki czemu doskonale sprawdzi się na wąskiej działce. To właśnie wielkość domu powoduje, że należy do kolekcji projektów domów tanich w budowie.
