gotowy projekt Dom nad stawem 3 (E) OZE widok 1
Pow. domu 119,76 m²
Pow. kotłowni 6,01 m²
pokoje 5
łazienki i WC 2

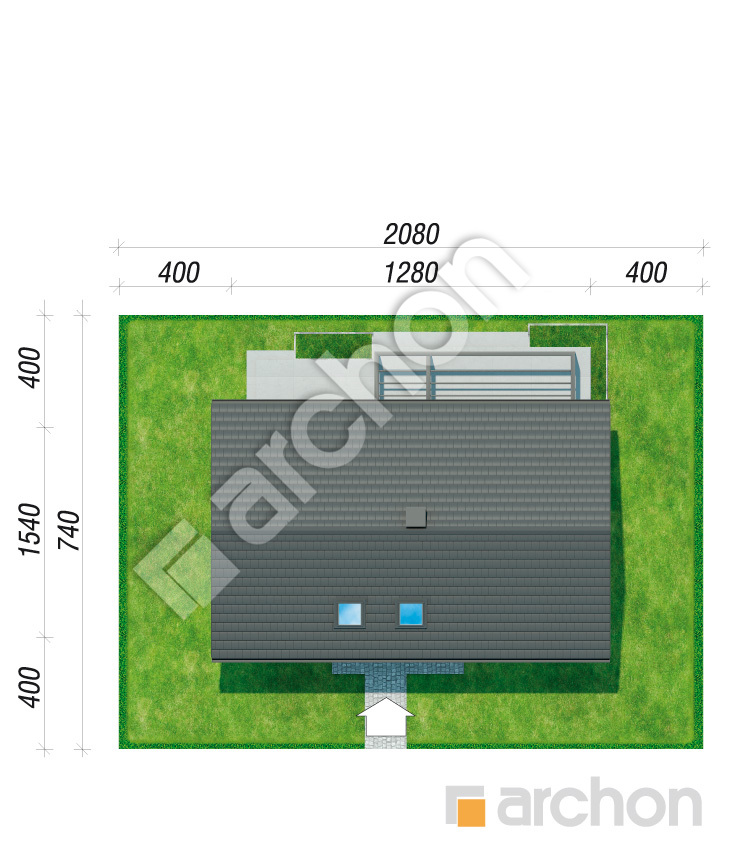

Min. wym. działki 20,8 x 15,4 m
Pow. domu 119,76 m²
Pow. kotłowni 6,01 m²
pokoje 5
łazienki i WC 2
Min. wym. działki 20,8 x 15,4 m
Dom nad stawem 3 (E) OZE
119,76 m² 6,01 m²
gotowy projekt Dom nad stawem 3 (E) OZE widok 1
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, kuchnia, 2 łazienki, spiżarka, kotłownia, pralnia, garderoba, kominek

Cena z kodem rabatowym ONLINE200 Jak skorzystać z kodu?
4 920 zł z VAT 23% (4 000,00 zł netto)
na zamówienia przez www.archon.pl
Najniższa cena z 30 dni przed obniżką 4 870 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Projekt garażi z kodem
PROJEKT GARAŻU z KODEM: GARAZ30%
przy zakupie projektu domu
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PARTER
66,73 (69,54)
1. Wiatrołap 3,89
2. Garderoba 2,80
3. Hol 4,74
4. Salon + Jadalnia 24,06
5. Kuchnia 8,85
6. Spiżarnia 2,73 (5,54)
7. Pokój 10,37
8. Łazienka 3,28
9. Kotłownia 6,01
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PODDASZE
59,04 (71,07)
1. Schody 5,49
2. Korytarz 5,66
3. Pokój 12,31 (14,36)
4. Garderoba 3,85 (5,23)
5. Pralnia 3,48 (4,73)
6. Łazienka 4,71 (6,41)
7. Pokój 10,13 (12,37)
8. Pokój 10,10 (12,59)
9. Garderoba 3,31 (4,23)

Dane projektu Domu nad stawem 3 (E) OZE

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 130 cm
dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna CREATON, okno dachowe VELUX
pompa ciepłaPOMPA CIEPŁA
kocioł: pompa ciepła
Dodatkowo do projektu dołączamy GRATIS projekt instalacji fotowoltaicznej jako alternatywne opracowanie!
ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

Przekrój

gotowy projekt Dom nad stawem 3 (E) OZE przekroj budynku

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

Projekt Dom nad Stawem 3 (E) OZE to wyrafinowana propozycja architektoniczna, która łączy w sobie elegancję prostych form z nowoczesnymi rozwiązaniami technologicznymi. Jego biała bryła, akcentowana elementami z grafitowego tynku i szarą okładziną kamienną z delikatnym boniowaniem na linii kondygnacji, prezentuje się niezwykle nowocześnie i stylowo. Wejście do domu, umieszczone w podcieniu, prowadzi do przestronnego wiatrołapu z garderobą, co zapewnia komfortowe powitanie domowników i gości. Na parterze znajduje się salon z kominkiem i wyjściem na osłonięty pergolą taras, co tworzy idealne warunki do relaksu na świeżym powietrzu. Kuchnia z dużym półwyspem, zaprojektowana na co najmniej trzy osoby, i praktyczna spiżarnia pod schodami podkreślają funkcjonalność tego projektu domu. Dodatkowy pokój na parterze z łatwym dostępem do tarasu oraz łazienka zwiększają komfort użytkowania. Poddasze użytkowe obejmuje sypialnię z garderobą, dwa pokoje, łazienkę, pralnię oraz ogólnodostępną garderobę. Dach dwuspadowy dodaje bryle klasycznej harmonii, zaś zastosowanie pompy ciepła i wentylacji mechanicznej z odzyskiem ciepła (rekuperacji) stanowi o zaawansowanych technologiach zapewniających ekonomiczność i ekologię. Projekty domów takie jak Dom nad Stawem 3 (E) OZE odzwierciedlają dążenie do perfekcji w każdym calu, oferując przestrzeń idealną dla osób ceniących sobie połączenie nowoczesnej estetyki z funkcjonalnością i troską o środowisko.
