Projekt domu Dom pod glediczją (G2)

4 160 zł  3 710 zł
(3 016,26 zł netto)
gotowy projekt Dom pod glediczją (G2) widok 1
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, 1 kuchnia, 3 łazienki, spiżarka, kotłownia, pralnia, garderoby, antresola, kominek, garaż

  • Powierzchnia domu 158,39 m²
  • Powierzchnia garażu 34,97 m²
  • Powierzchnia kotłowni 4,67 m²
  • Min. wymiary działki 21,8 x 19,8 m

Do końca promocji:
2019 08 01 stopwatch 01
4 160 zł
3 710 zł (3 016,26 zł netto)
  ZAMÓW PROJEKT
aktualny kosztorys budowlany  419,00 zł 269 zł
NOWOŚĆ! Projekt na zamówienie

Planowany termin ukończenia dokumentacji: 2022-06-09 Powiadom mnie o dostępności projektu


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 269 zł
  • Gotowe projekty instalacji 100 zł taniej
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wszystkie projekty domów ARCHON+ są zgodne z WT 2021, co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak: projekt pompy ciepła, projekt fotowoltaiki czy projekt instalacji solarnej. Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Do każdego projektu oferujemy możliwość zamówienia dodatkowych instalacji:

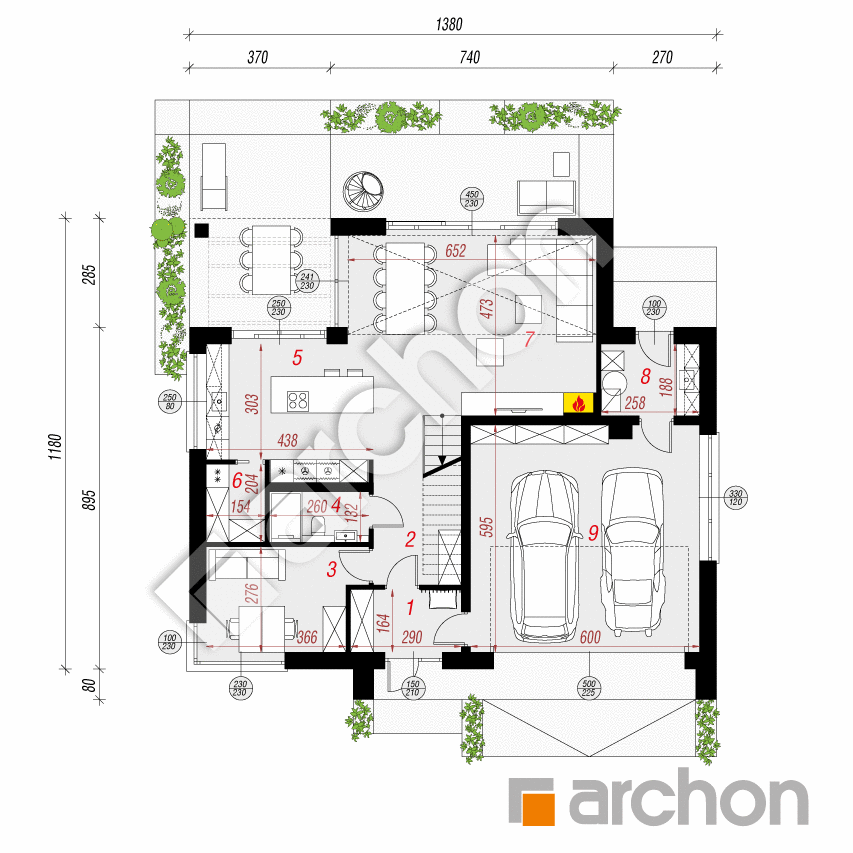

PARTER
112,02 (114,32)
1. Wiatrołap 4,58
2. Hol 5,81 (7,42)
3. Pokój 10,42
4. Łazienka 3,28
5. Kuchnia 14,63
6. Spiżarnia 3,00
7. Salon + Jadalnia 30,66 (31,35)
8. Kotłownia 4,67
9. Garaż 34,97
PODDASZE
86,01 (95,86)
1. Schody 3,98
2. Hol 8,68 (9,74)
3. Pokój 14,44 (16,41)
4. Pokój 14,64 (16,61)
5. Antresola 9,49 (9,99)
6. Pralnia 6,29 (7,80)
7. Łazienka 5,28
8. Łazienka 3,72
9. Garderoba 4,71
10. Pokój 14,78 (17,62)

Dane projektu Domu pod glediczją (G2)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 140 cm
dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji
wentylacja: grawitacyjna
(W dokumentacji zaprojektowano wentylację grawitacyjną. Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. więcej >>)

Energooszczędność

WT 2021 Projekt zgodny z WT 2021 więcej >>
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

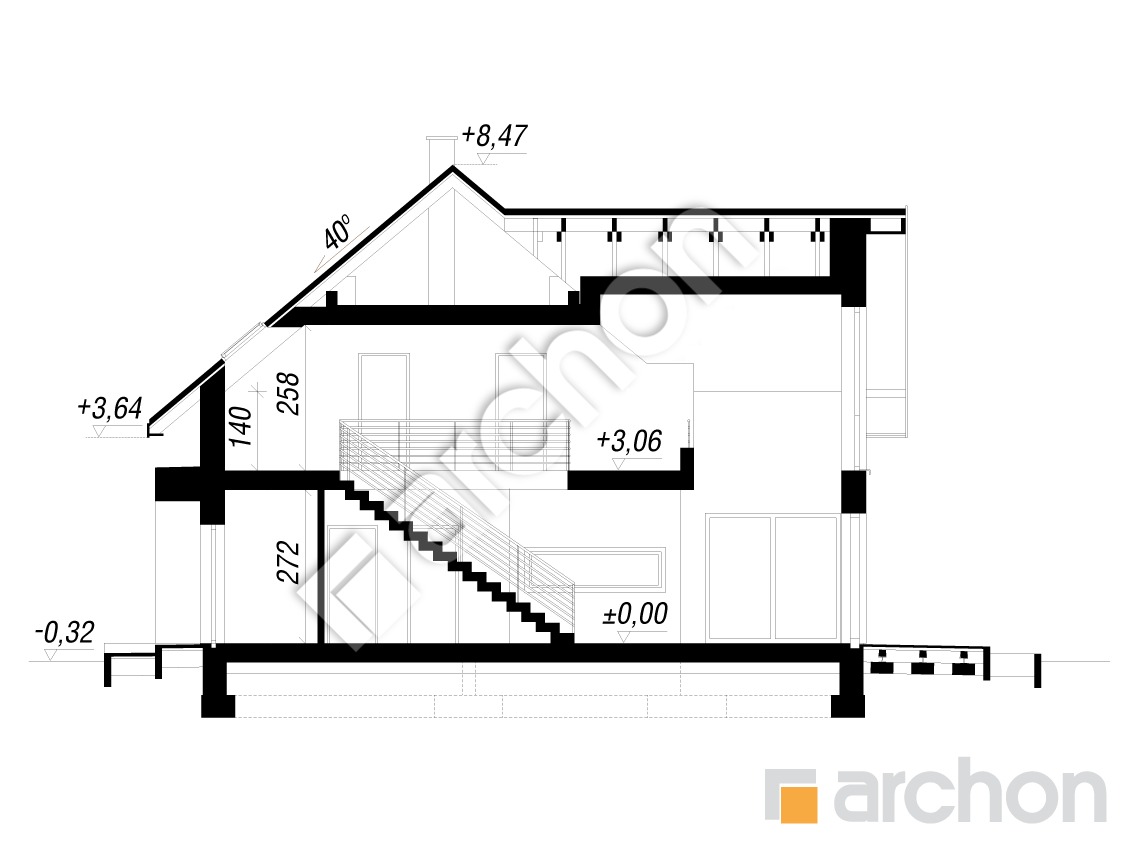

Przekrój

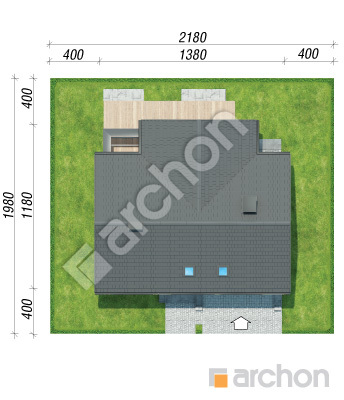

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

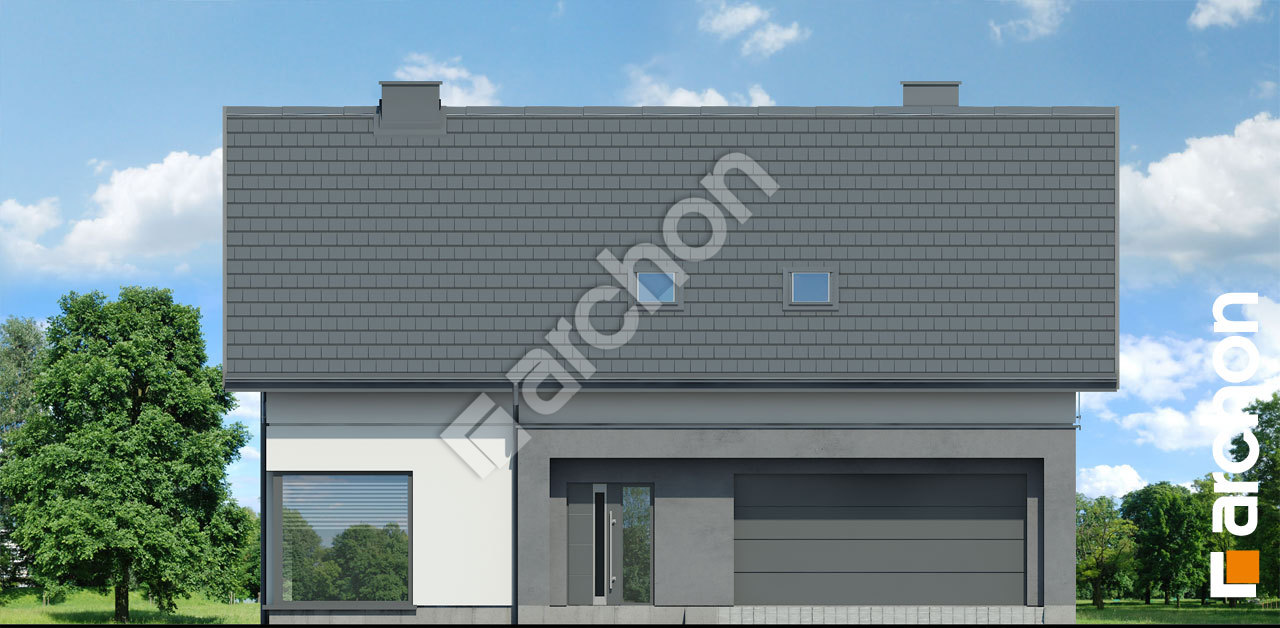

zobacz lustrzane odbicie Elewacja frontowa projekt dom pod glediczja g2 91637859ff193df8e650a4687a34a2de  264 Elewacja frontowa

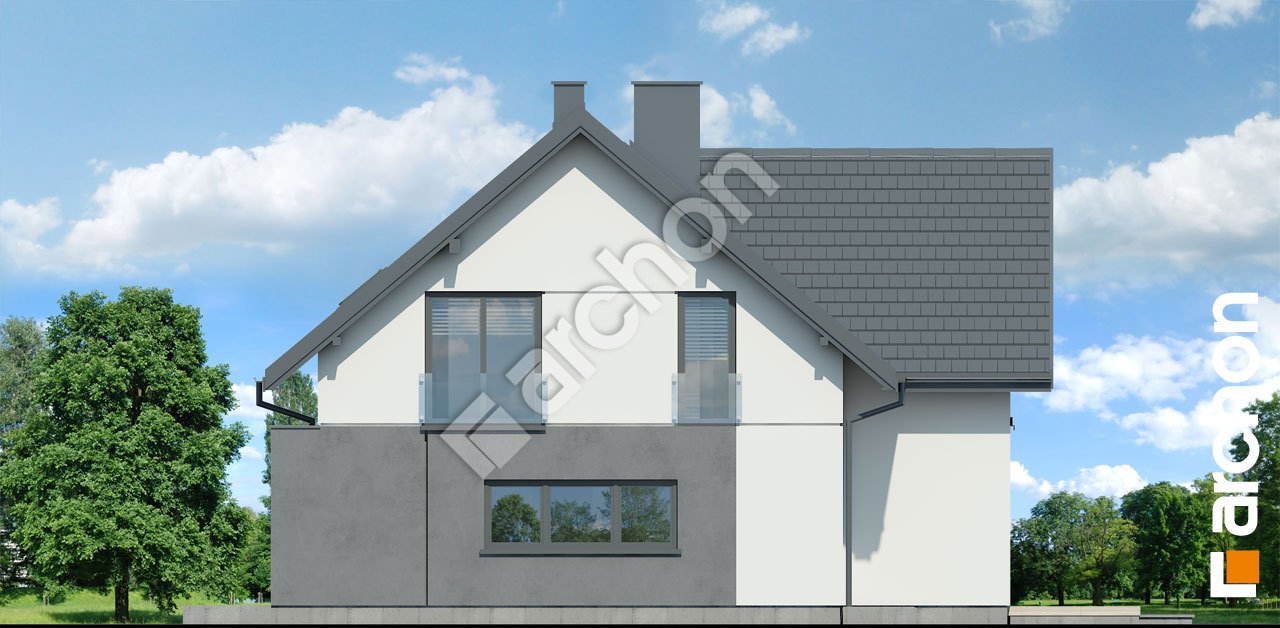

Elewacja boczna projekt dom pod glediczja g2 6adc2cb22f039e871d3d5d903b2a256d  265 Elewacja boczna

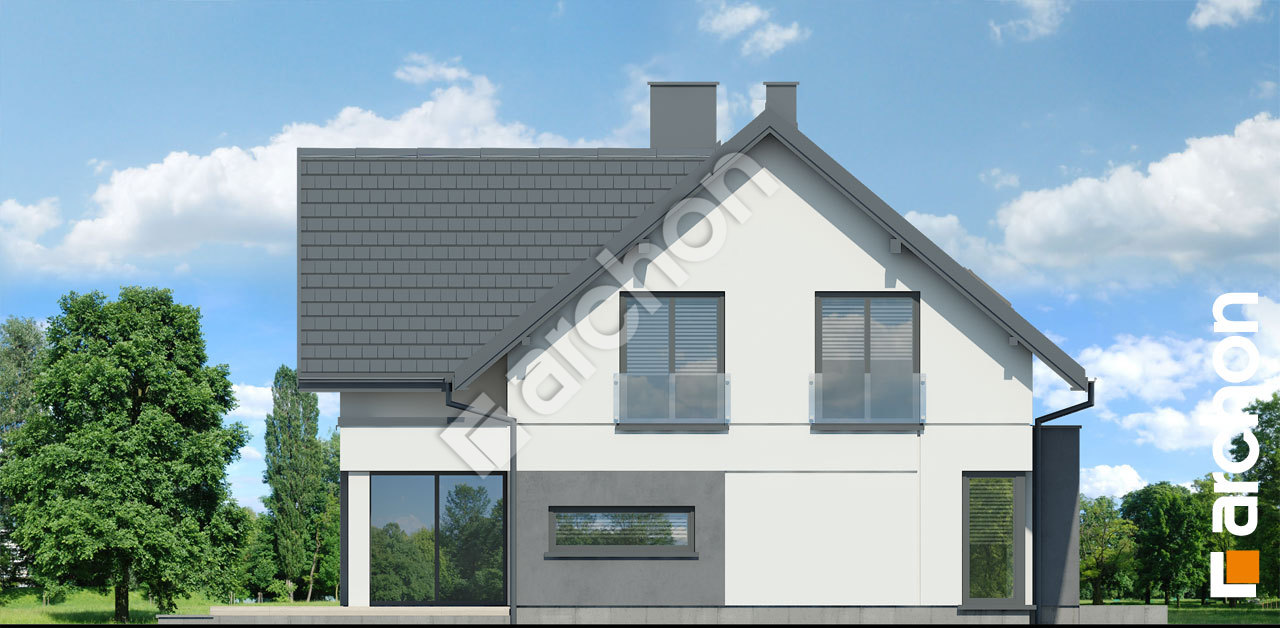

Elewacja boczna projekt dom pod glediczja g2 f1daac963c7bb4e2e25e3076c5f4c718  266 Elewacja boczna

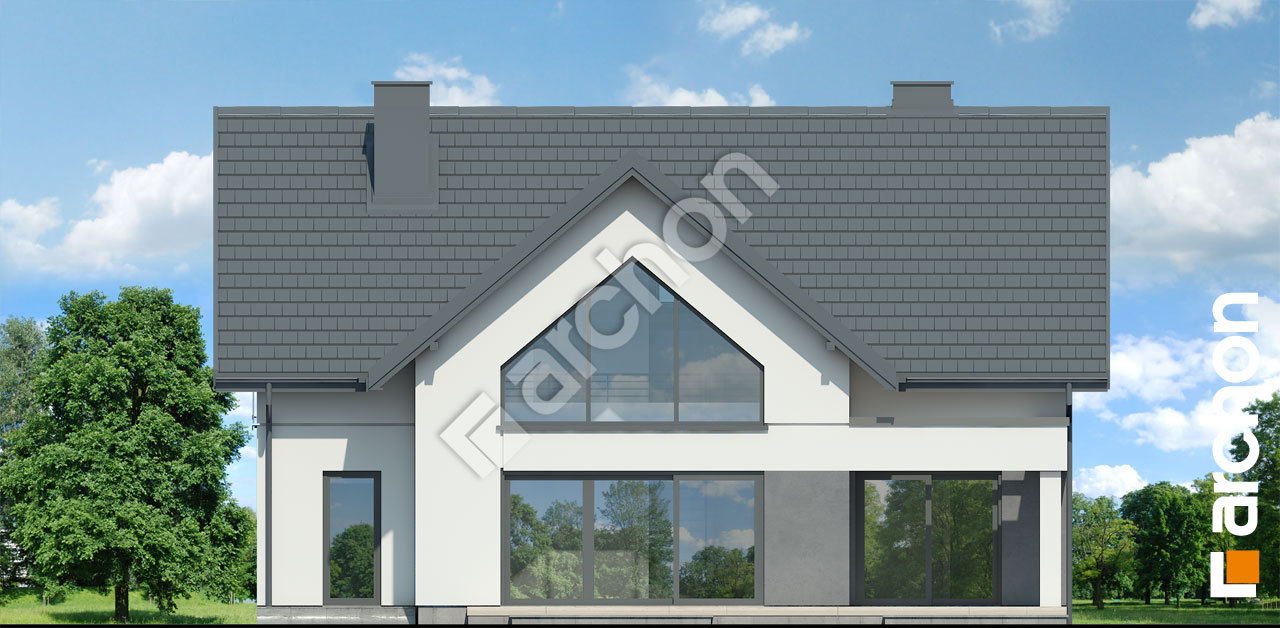

Elewacja ogrodowa projekt dom pod glediczja g2 87edee82762226a8ee3a886d7b4a6e7a  267 Elewacja ogrodowa

Prezentowany projekt nowoczesnego domu z poddaszem użytkowym, z dwuspadowym dachem i dwustanowiskowym garażem w bryle, z pewnością przypadnie do gustu wielu Inwestorom. Piękne, znakomicie doświetlone przestrzenie będą cieszyć przyszłych właścicieli. Bryłę domu urozmaica ciekawie zaprojektowana elewacja ogrodowa, gdzie dwie ściany budynku tworzą zaciszną przestrzeń dla strefy tarasowej. Efektownie wykończona elewacja jest kompozycją jasnego i grafitowego tynku oraz odpowiednio dostosowanej tonacji stolarki i dachówki. Strefę wejściową oraz wjazd do garażu zaakcentowano nowoczesną ramą, która jednocześnie pełni funkcję praktycznego zadaszenia. Uwagę zwraca wysokie, narożne przeszklenie. Wiatrołap z miejscem na praktyczną zabudowę prowadzi przez hol do otwartej strefy dziennej, w której nad częścią salonu i jadalni otwarto strop do połaci dachowej. Salon to wygodna przestrzeń wypoczynkowa z narożną kanapą i z kominkiem obok kina domowego. Z salonem płynnie komunikuje się reprezentacyjna jadalnia, w której przewidziano duży, rodzinny stół. Szerokie, przesuwne przeszklenie łączy wnętrze z otwartą częścią tarasu i ogrodem. Kuchnia to nowoczesna, znakomicie doświetlona i ustawna przestrzeń, w której centrum znajduje się wyspa ze strefą gotowania, blatem roboczym i kącikiem śniadaniowym. Przeszklenie przesuwne łączy kuchnię z osłoniętą częścią tarasu, będącą idealnym miejscem na letnią jadalnię. Przylegająca do kuchni spiżarnia zwiększa jej funkcjonalność i gwarantuje komfortowe warunki do przechowywania zapasów. Z holu dostępny jest dodatkowy pokój, który doświetla narożne okno frontowe. Może on spełniać funkcję małego biura lub gabinetu, który świetnie sprawdzi się podczas pracy zdalnej. W pobliżu znajduje się także łazienka z prysznicem, a przez wiatrołap można przejść do garażu, który połączono z gazową kotłownią. Do strefy prywatnej na poddaszu prowadzą efektowne schody jednobiegowe, których odpowiednia aranżacja sprawi, że staną się atrakcyjną ozdobą wnętrza. Dla rodziców przewidziano komfortowy apartament z łazienką z prysznicem i obszerną garderobą. W dwóch przestronnych pokojach dzieci uwzględniono miejsca na wygodne łóżka, biurka w pobliżu okien oraz szafy ubraniowe. Wszystkie sypialnie doświetlają szerokie portfenetry. Program poddasza obejmuje także łazienkę z wanną i prysznicem oraz naturalnie doświetloną dużą pralnię z suszarnią i miejscem do prasowania oraz przechowywania. Antresola z widokiem na ogród oferuje przestrzeń idealną, by zaaranżować ją w formie domowej strefy fitness. „Dom pod glediczją (G2)” to propozycja z kolekcji: projekty domów nowoczesnych, projekty domów z gabinetem na parterze, projekty domów z garażem dwustanowiskowym.
