Projekt domu Dom pod hikorą 2

Projekt domu ARCHON+
2 660,00 zł 2 460,00 zł
projekt Dom pod hikorą 2 widok 1
projekt Dom pod hikorą 2 widok 1
projekt Dom pod hikorą 2 widok 2
projekt Dom pod hikorą 2 widok 2
projekt Dom pod hikorą 2 lustrzane odbicie 1
projekt Dom pod hikorą 2 lustrzane odbicie 1
projekt Dom pod hikorą 2 lustrzane odbicie 2
projekt Dom pod hikorą 2 lustrzane odbicie 2
projekt Dom pod hikorą 2 widok 1
projekt Dom pod hikorą 2 widok 2
projekt Dom pod hikorą 2 lustrzane odbicie 1
projekt Dom pod hikorą 2 lustrzane odbicie 2

Powierzchnia domu:

140,09 m2
  • + powierzchnia garażu
    18,05 m2
  • + powierzchnia kotłowni
    2,85 m2

Min. wymiary działki:

17,0 x 22,95 m
  • po adaptacji
    16,0 x 22,95 m
    (Likwidacja okien i okien połaciowych na ścianie bocznej od strony garażu.)
  • dla działki do 16 m
    14,5 x 22,95 m
    (Likwidacja okien i okien połaciowych na ścianie bocznej od strony garażu. Modyfikacja okapów.)
  • Dom jednorodzinny z poddaszem użytkowym
  • 5 pokoi, 1 kuchnia, 3 łazienki, kotłownia, pralnia, garderoby, kominek, garaż

Cena projektu:

2 660,00 zł 2 460,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki
Nowe warunki techniczne 2017

Dane projektu Domu pod hikorą 2

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni, garażu
140,09 m2
Powierzchnia garażu 18,05 m2
Powierzchnia kotłowni 2,85 m2
Powierzchnia zabudowy 122,9 m2
Powierzchnia podłóg 177,35 m2
Powierzchnia całkowita 234,82 m2
Kubatura 821,05 m3
Wysokość budynku 8,75 m
Minimalne wymiary działki 17,0 x 22,95 m
Minimalne wymiary po adaptacji 16,0 x 22,95 m
(Likwidacja okien i okien połaciowych na ścianie bocznej od strony garażu.)
Minimalne wymiary po adaptacji dla działki do 16 m 14,5 x 22,95 m
(Likwidacja okien i okien połaciowych na ścianie bocznej od strony garażu. Modyfikacja okapów.)

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 128 cm
- dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy

dom aktywnych rozwiązań

Energooszczędność

EUco+w 46,12 [kWh/(m2*rok)]
EP (gaz) 81,44 [kWh/(m2*rok)]
Uściany 0,167 W/(m2*K)
Udachu 0,123 W/(m2*K)
Projekt zgodny z nowymi Warunkami Technicznymi obowiązującymi od 1 stycznia 2017 roku. czytaj więcej

Dodatkowe Informacje


Parter

projekt Dom pod hikorą 2 rzut parteru
PARTER 88,26 (92,77)
1. Wiatrołap 3,12
2. Hol 9,40
3. Gabinet 8,75
4. Kuchnia 11,11
5. Salon + Jadalnia 32,29
6. Łazienka 2,69 (2,93)
7. Kotłownia 2,85 (7,12)
8. Garaż 18,05

Poddasze

projekt Dom pod hikorą 2 rzut poddasza
PODDASZE 72,73 (84,58)
1. Schody 6,15
2. Korytarz 7,75
3. Pralnia 5,01 (6,39)
4. Łazienka 6,14 (7,68)
5. Pokój 13,80 (15,73)
6. Garderoba 4,11 (5,05)
7. Łazienka 5,67 (6,91)
8. Pokój 11,78 (14,23)
9. Pokój 9,04 (10,47)
10. Garderoba 3,28 (4,22)

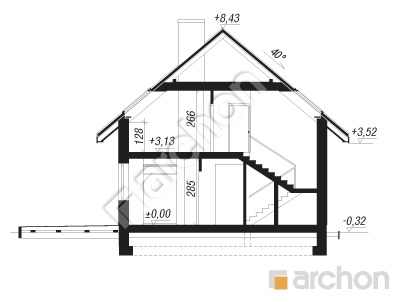

Przekrój

projekt Dom pod hikorą 2 przekroj budynku

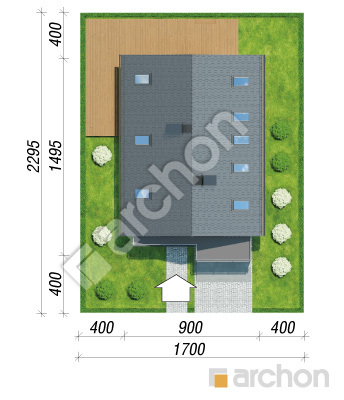

Obrys

polnoc
projekt Dom pod hikorą 2 sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

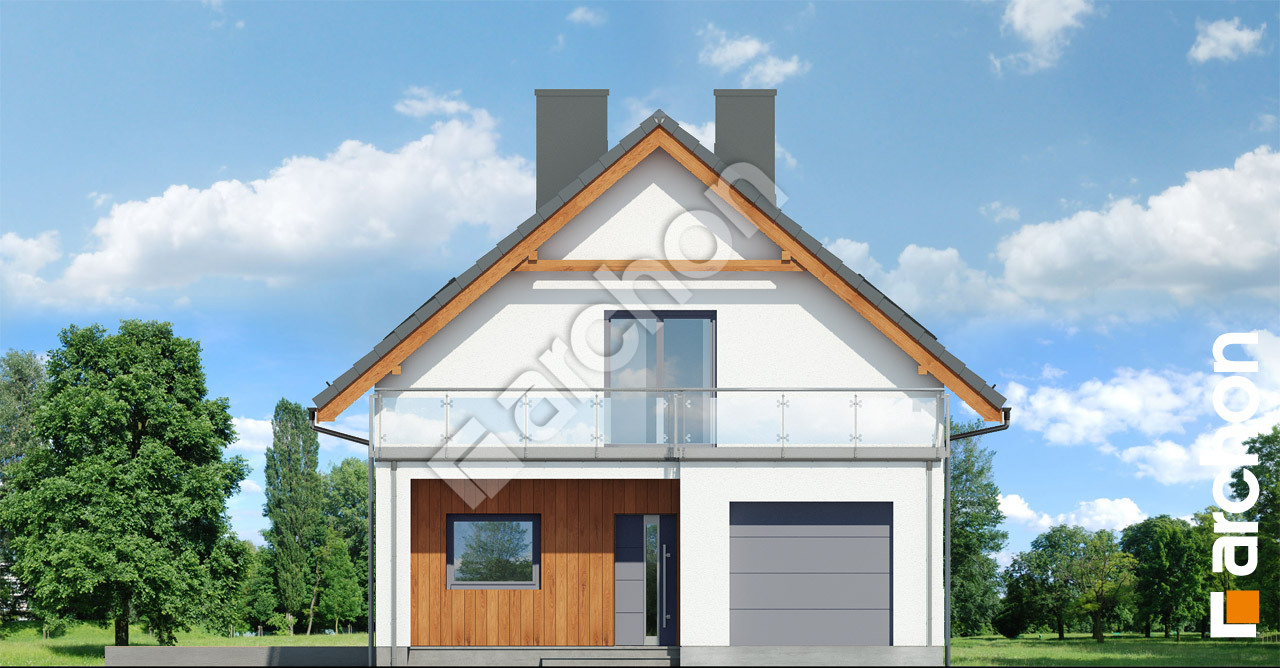

Elewacja frontowa projekt dom pod hikora 2  264 Elewacja frontowa

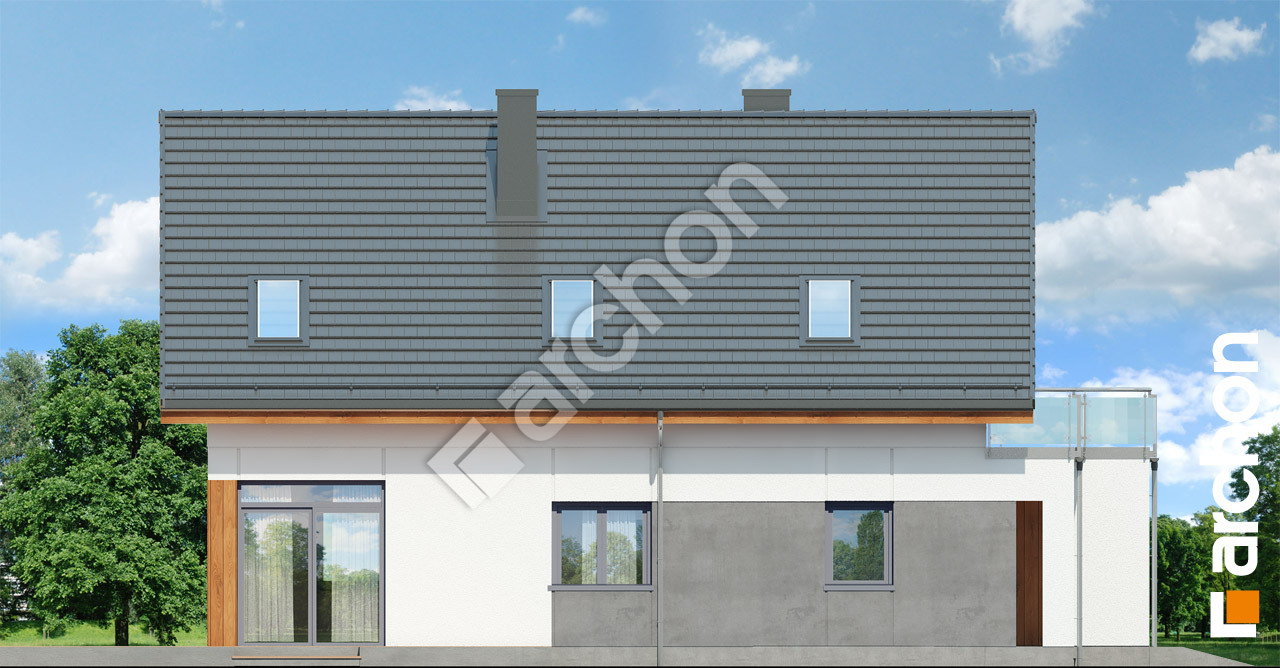

Elewacja boczna projekt dom pod hikora 2  265 Elewacja boczna

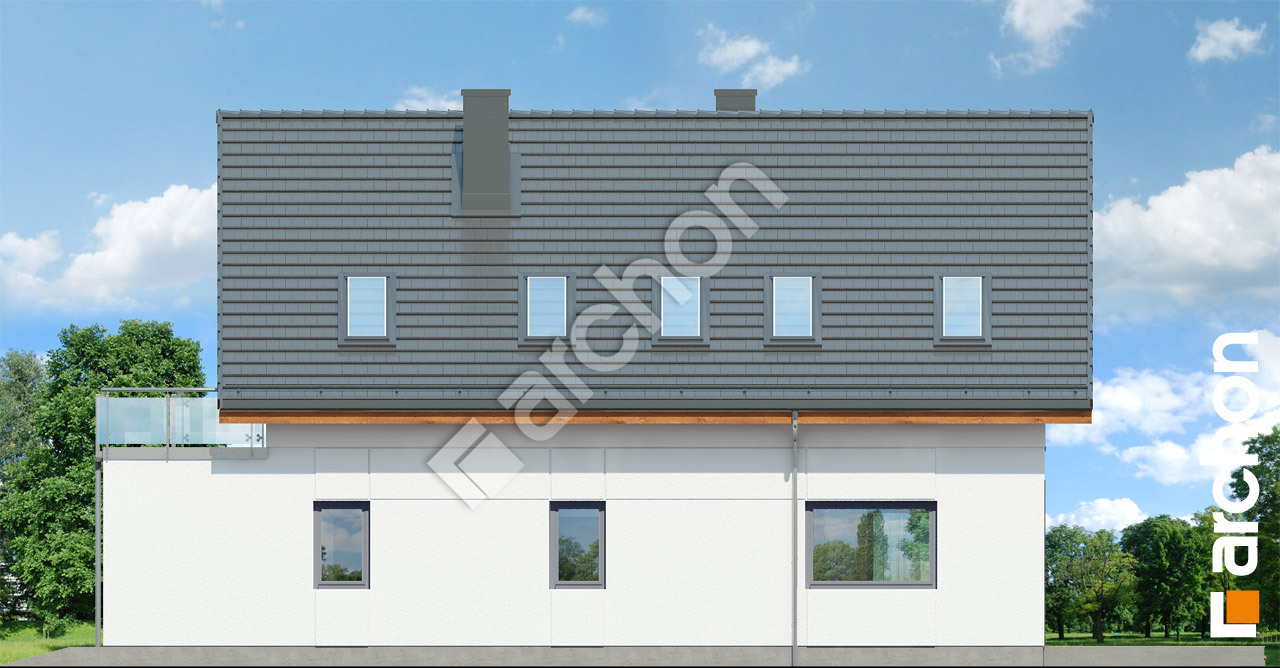

Elewacja boczna projekt dom pod hikora 2  266 Elewacja boczna

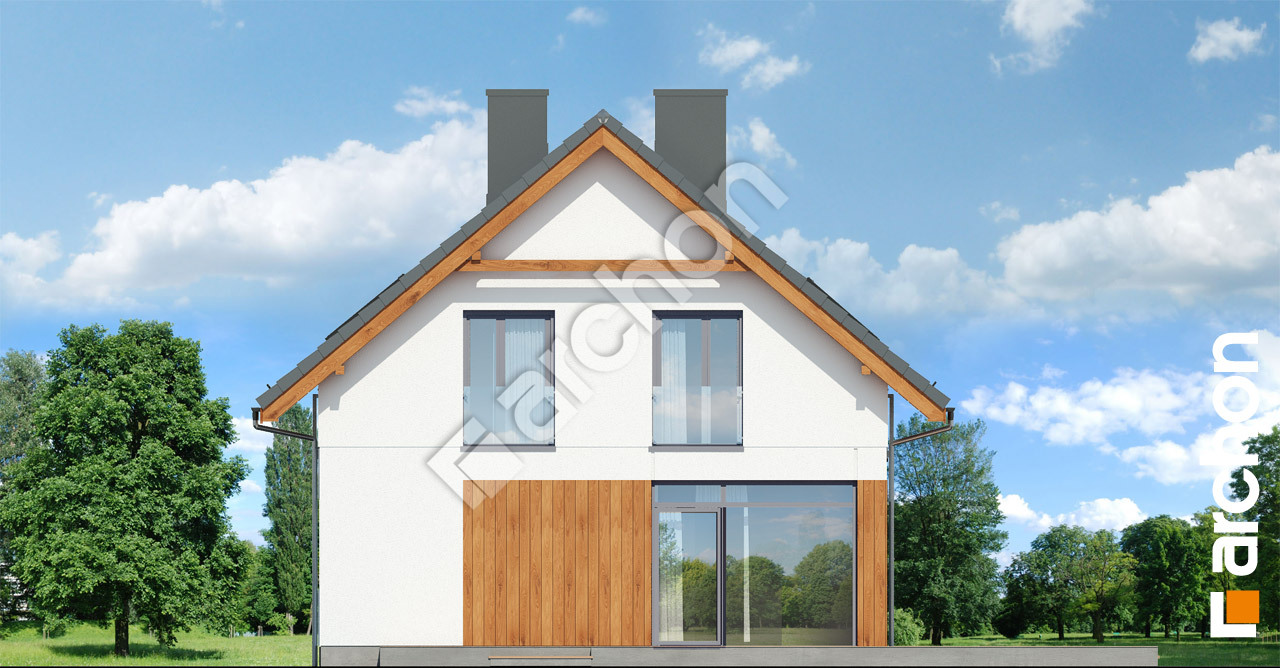

Elewacja ogrodowa projekt dom pod hikora 2  267 Elewacja ogrodowa

Nowoczesny projekt domu, szczególnie polecany na wąskie działki. Wysunięty garaż na elewacji frontowej oraz atrakcyjny podcień sprawiają, że strefa wejściowa prezentuje się zacisznie, a zarazem efektownie. Część dzienna w głębi domu to reprezentacyjna przestrzeń, powiększona o obszerny taras z miejscem na relaks dla całej rodziny. Przestronny salon został wyraźnie podzielony na część wypoczynkową przed kominkiem i kinem domowym oraz jasną jadalnię. Otwarta kuchnia posiada możliwość wysokiej zabudowy oraz dużą ilość blatów roboczych i miejsc na przechowywanie. W holu przewidziano praktyczną wnękę na szafy ścienne, a dodatkowy pokój doskonale sprawdzi się jako gabinet. Z wiatrołapu dostępna jest część gospodarcza - garaż oraz kotłownia. Dwubiegowe schody prowadzą na poddasze do strefy nocnej. Mieszczą się tutaj trzy jasne sypialnie, łazienka, pralnia oraz garderoba. Sypialnia rodziców została rozwiązana jako apartament - posiada własną garderobę i łazienkę oraz wyjście na prywatny taras nad garażem.
