Projekt domu
Dom pod jarząbem 17 (N)

projekt Dom pod jarząbem 17 (N) widok 1
projekt Dom pod jarząbem 17 (N) widok 1
projekt Dom pod jarząbem 17 (N) widok 2
projekt Dom pod jarząbem 17 (N) lustrzane odbicie 1
projekt Dom pod jarząbem 17 (N) lustrzane odbicie 2
projekt Dom pod jarząbem 17 (N) Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom pod jarząbem 17 (N) Strefa dzienna (wizualizacja 1 widok 2)
projekt Dom pod jarząbem 17 (N) Strefa dzienna (wizualizacja 1 widok 3)
projekt Dom pod jarząbem 17 (N) Strefa dzienna (wizualizacja 1 widok 4)
projekt Dom pod jarząbem 17 (N) Strefa dzienna (wizualizacja 1 widok 5)
projekt Dom pod jarząbem 17 (N) Wizualizacja kuchni 1 widok 1
projekt Dom pod jarząbem 17 (N) Wizualizacja kuchni 1 widok 2
projekt Dom pod jarząbem 17 (N) Wizualizacja kuchni 1 widok 3
3 020 zł
Dostępność Dostępny od ręki!
Koszty wysyłki GRATIS!
Starter o wartości 1900 zł GRATIS!
Dom jednorodzinny parterowy
4 pokoje, 1 kuchnia, 1 łazienka, spiżarka, toaleta, kotłownia, pralnia, garderoby, kominek, garaż, strych
Powierzchnia domu 130,68 m2
+ powierzchnia garażu 23,29 m2
+ powierzchnia strychu 57,38 m2
+ powierzchnia kotłowni 8,83 m2
Min. wymiary działki 28,2 x 18,3 m
27,2 x 18,3 m
Likwidacja okna w garażu.
Stan surowy zamknięty 228 200 zł
Co zawiera projekt ARCHON+?
Kolory domu

projekt Dom pod jarząbem 17 (N) rzut parteru
PARTER 158,52 (161,11)
1. Wiatrołap 3,97
2. Hol 12,63 (15,22)
3. Łazienka 7,70
4. Pokój 11,96
5. Pralnia 5,69
6. Garaż 23,29
7. Kotłownia 8,83
8. Pokój 14,03
9. Pokój 11,29
10. Garderoba 5,05
11. Salon 35,77
12. Kuchnia 12,80
13. Spiżarnia 3,23
14. Toaleta 2,28
projekt Dom pod jarząbem 17 (N) rzut poddasza
STRYCH 61,66 (135,43)
1. Schody 4,28
2. Strych 57,38 (131,15)

Dane projektu Domu pod jarząbem 17 (N)

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni, garażu, strychu
130,68 m2
Powierzchnia garażu 23,29 m2
Powierzchnia strychu 57,38 m2
Powierzchnia kotłowni 8,83 m2
Powierzchnia zabudowy 205,0 m2
Powierzchnia podłóg 296,54 m2
Powierzchnia całkowita 205,0 m2
Kubatura 1025,67 m3
Wysokość budynku 6,71 m
Minimalne wymiary działki 28,2 x 18,3 m
Minimalne wymiary po adaptacji 27,2 x 18,3 m
(Likwidacja okna w garażu.)

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 36 cm
- dach: dwuspadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna
- kocioł: na paliwo stałe + alternatywnie gazowy
(W dokumentacji zaprojektowano kocioł na paliwo stałe. Dodatkowo do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.)

Energooszczędność

EUco+w 24,84 [kWh/(m2*rok)]
EP (paliwo stałe - ekogroszek) 61,96 [kWh/(m2*rok)]
EP (gaz) 62,14 [kWh/(m2*rok)]
EP (paliwo stałe - pellet) 20,68 [kWh/(m2*rok)]
Uściany 0,167 W/(m2*K)
Udachu 0,125 W/(m2*K)
Projekt zgodny z nowymi Warunkami Technicznymi obowiązującymi od 1 stycznia 2017 roku. czytaj więcej

Dodatkowe Informacje

Przekrój

projekt Dom pod jarząbem 17 (N) przekroj budynku

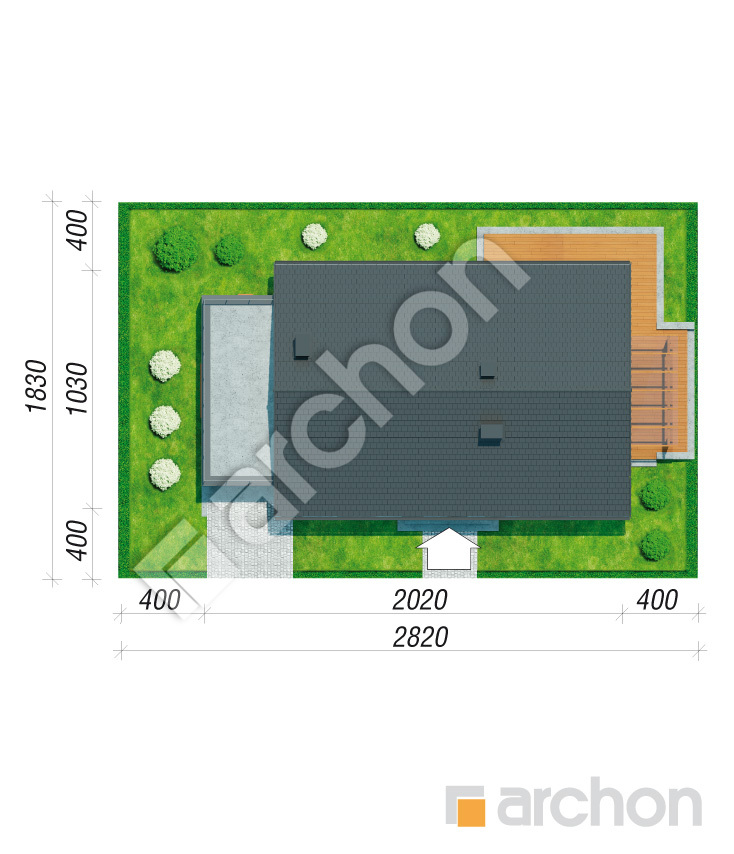

Obrys

polnoc
projekt Dom pod jarząbem 17 (N) sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

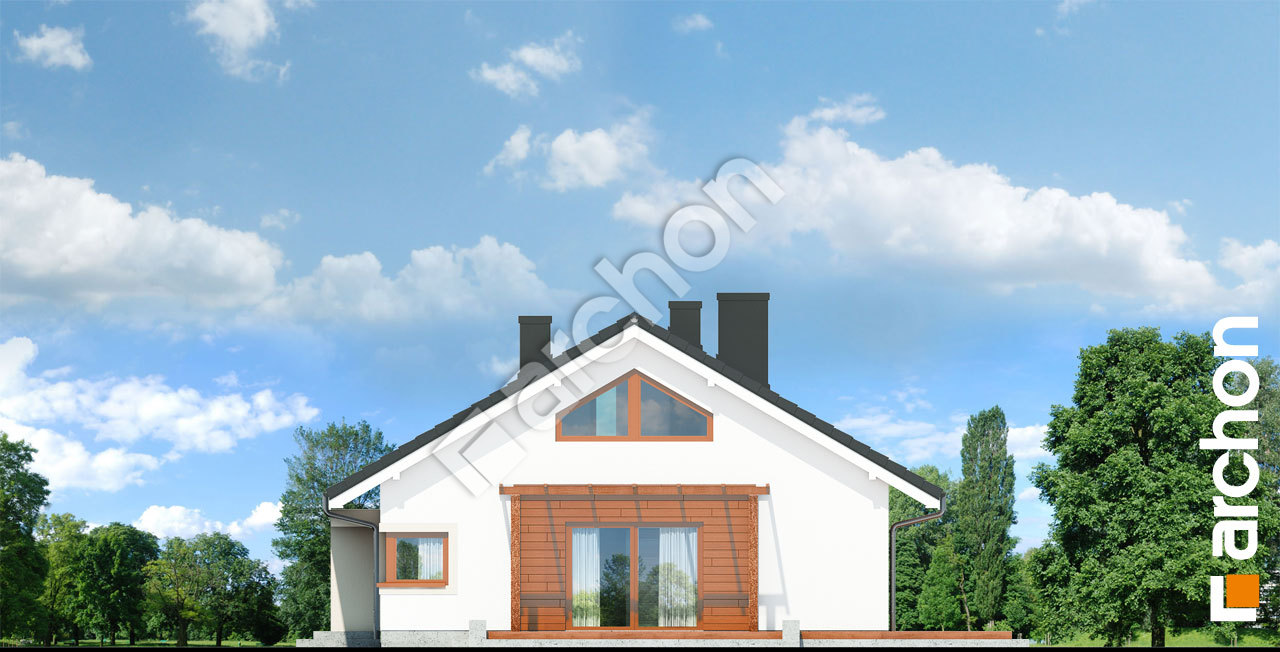

Elewacje

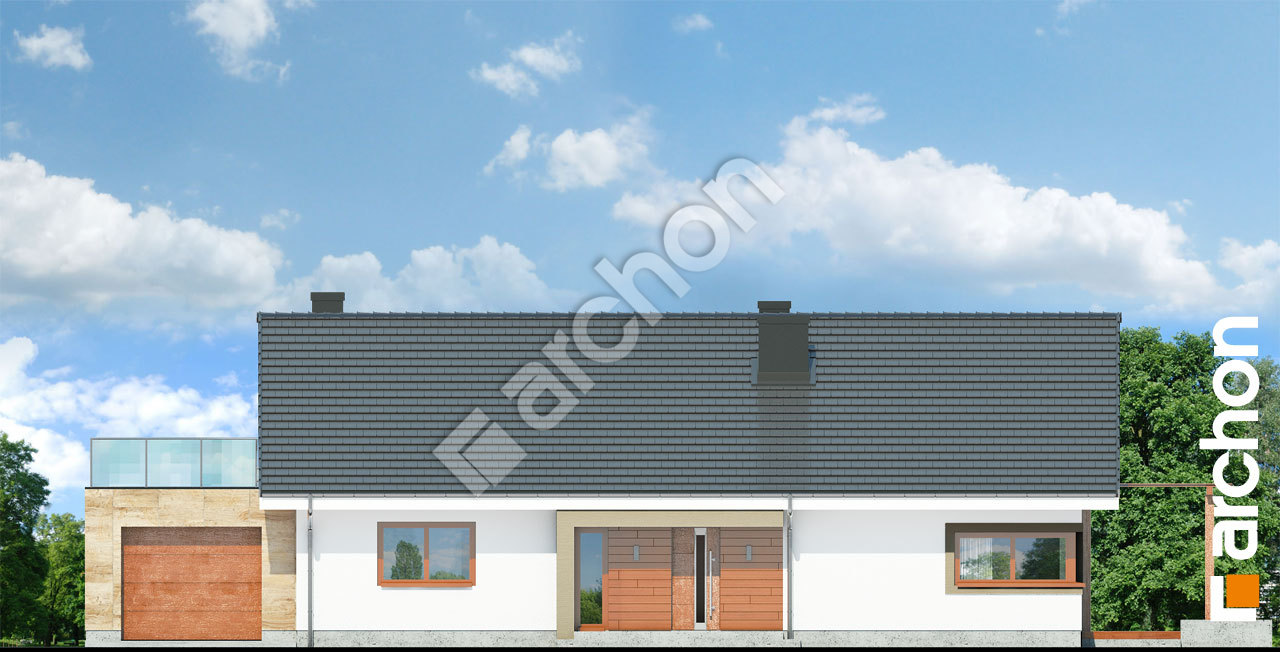

Elewacja frontowa projekt dom pod jarzabem 17 n  264 Elewacja frontowa

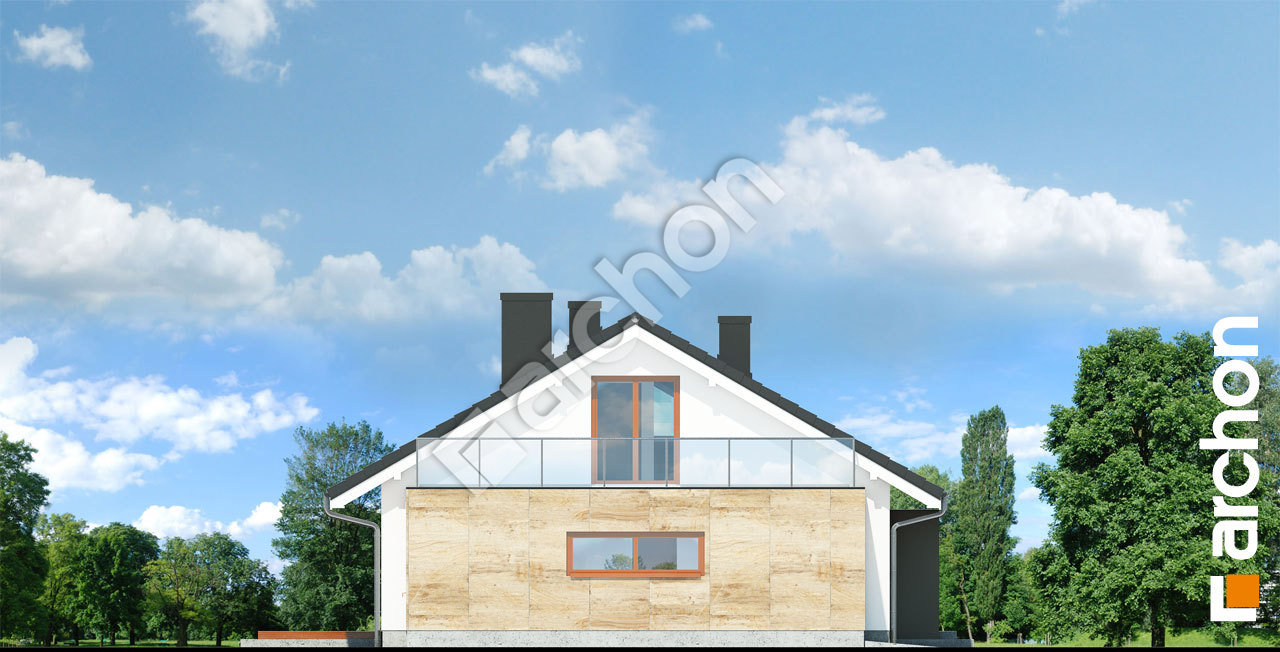

Elewacja boczna projekt dom pod jarzabem 17 n  265 Elewacja boczna
Elewacja boczna projekt dom pod jarzabem 17 n  266 Elewacja boczna

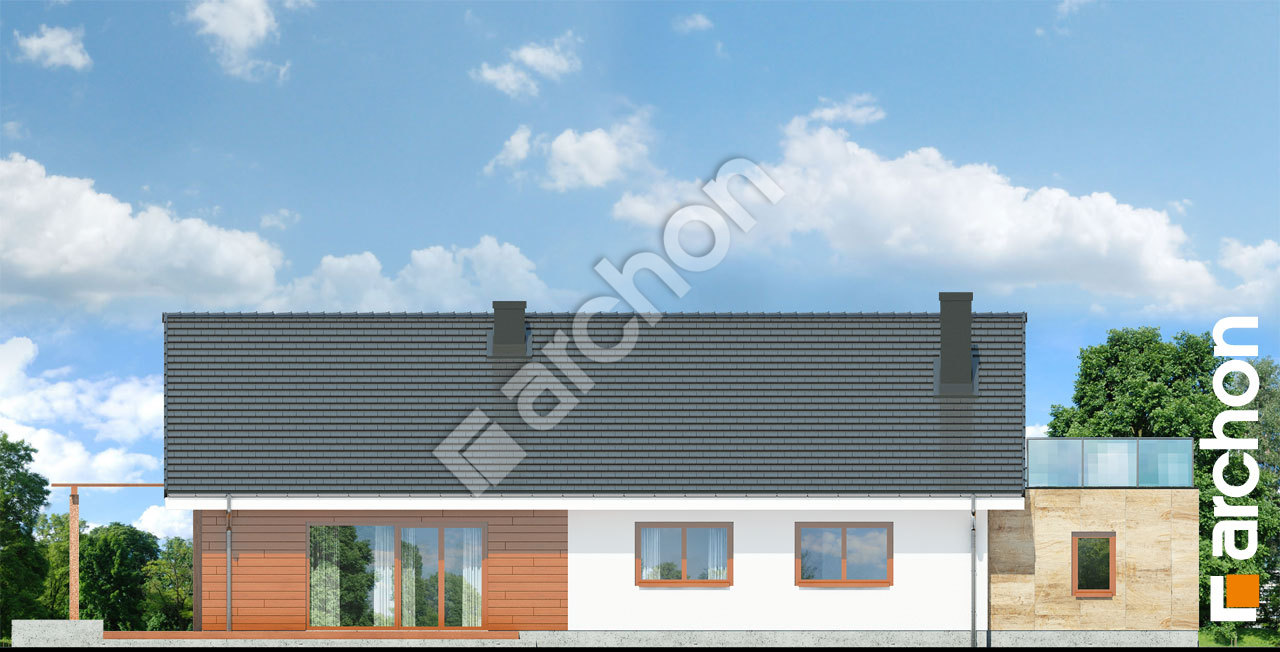

Elewacja ogrodowa projekt dom pod jarzabem 17 n  267 Elewacja ogrodowa

Nowoczesny projekt domu parterowego, którego program funkcjonalny został wzbogacony obszernym strychem z możliwością adaptacji w drugim etapie. Wejście zostało podkreślone interesującym zadaszeniem, a lekka, drewniana pergola jest atrakcyjną ozdobą tarasu z boku domu. Elewacje wykończone drewnianymi okładzinami sprawiają, że prosta bryła domu naturalnie wpisuje się w krajobraz. Przestronna i dobrze doświetlona strefa dzienna to idealne miejsce na wspólny wypoczynek całej rodziny. Obszerny salon mieści wygodną kanapę przed kinem domowym i kominkiem oraz duży stół rodzinny. Otwarta kuchnia z narożnym oknem posiada praktyczny półwysep łączący ją z jadalnią oraz spiżarnię z miejscem na zamrażarkę. Z holu dostępna jest strefa prywatna mieszkańców - trzy jasne sypialnie oraz komfortowa łazienka. Sypialnia rodziców posiada własną garderobę. Część gospodarcza to pralnia, garaż oraz kotłownia na paliwo stałe. Atutem projektu domu są duże przeszklenia, które pięknie doświetlają wnętrza oraz czysty i funkcjonalny podział stref użytkowania.
