Projekt domu  Dom pod jarząbem 2

Cena z kodem 4 360 zł (3 544,72 netto)
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, kotłownia, garderoby, kominek, garaż

  • Powierzchnia domu 128,04 m²
  • Powierzchnia garażu 19,24 m²
  • Powierzchnia kotłowni 10,01 m²
  • Min. wymiary działki 22,12 x 18,12 m
  • 20,22 x 18,12 m
  • Likwidacja okna w garażu, przeniesienie drzwi zewnętrznych do kotłowni na tylną elewację, likwidacja wykusza w salonie.
Koszty budowy
na I kwartał 2024

316 200 zł


STARA, NIŻSZA CENA
z kodem rabatowym DOM200
4 360 zł z VAT 23% (3 544,72 zł netto)
Kod ważny do 25.04.2024 r. godz. 16:00
2019 08 01 stopwatch 01
Jak skorzystać z kodu?
Cena regularna 4 560 zł
Najniższa cena z 30 dni przed obniżką 4 310 zł
NOWA CENA już w maju 4 790 zł
Różnica między NOWĄ CENĄ a ceną z kodem: 430 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13

GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż 30% taniej
  • Kosztorys za 309 zł
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 20 zł
  • Dziennik Budowy 20 zł
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.

Wszystkie projekty domów ARCHON+ są zgodne z aktualnie obowiązującymi Warunkami Technicznymi (WT 2021), co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak:
Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Dołącz do nas na facebooku
DOŁĄCZ DO GRUPY BUDUJĄCYCH
JARZąBY KTÓRE KOCHACIE

Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
PARTER
101,53 (104,06)
1. Wiatrołap 3,59
2. Garderoba 3,09
3. Hol 5,78
4. Łazienka 5,25
5. Pokój 14,95
6. Salon 27,48 (30,01)
7. Kuchnia 10,14
8. Spiżarnia 2,00
9. Kotłownia 10,01
10. Garaż 19,24
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
PODDASZE
55,76 (106,29)
1. Hol 3,71 (3,71)
2. Pokój 10,17 (15,66)
3. Pokój 13,53 (32,47)
4. Łazienka 5,95 (10,22)
5. Pokój 14,62 (28,44)
6. Garderoba 4,55 (12,56)
7. Schody 3,23 (3,23)

Dane projektu Domu pod jarząbem 2

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja okna w garażu, przeniesienie drzwi zewnętrznych do kotłowni na tylną elewację, likwidacja wykusza w salonie.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 75 cm
dach: czterospadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna CREATON, okno dachowe FAKRO
kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji
ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Garderoba (2), Łazienka (4), Kuchnia (7); PODDASZE: Łazienka (4)
wentylacja: grawitacyjna

Dodatkowo do projektu domu oferujemy projekt wentylacji mechanicznej z odzyskiem ciepła (rekuperacją), jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

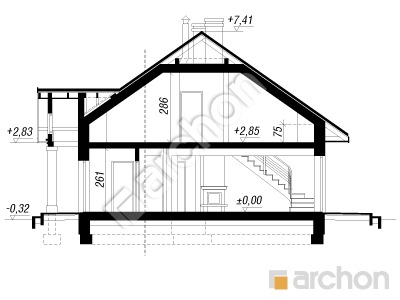

Przekrój

gotowy projekt Dom pod jarząbem 2 przekroj budynku

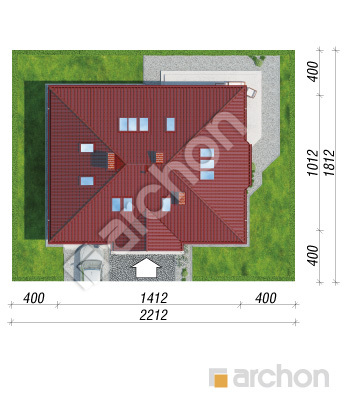

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

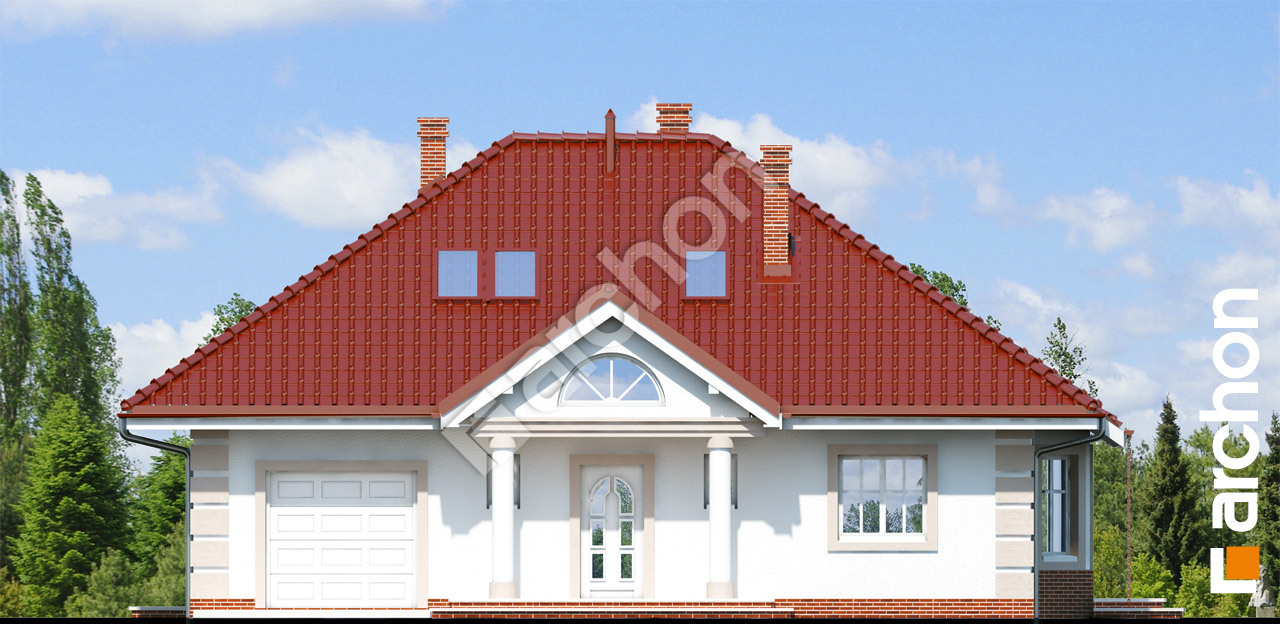

Pokaż lustrzane odbicie Elewacja frontowa projekt dom pod jarzabem 2 ver 2 466672f00e89a94ae561c05489fc8119  264 Elewacja frontowa

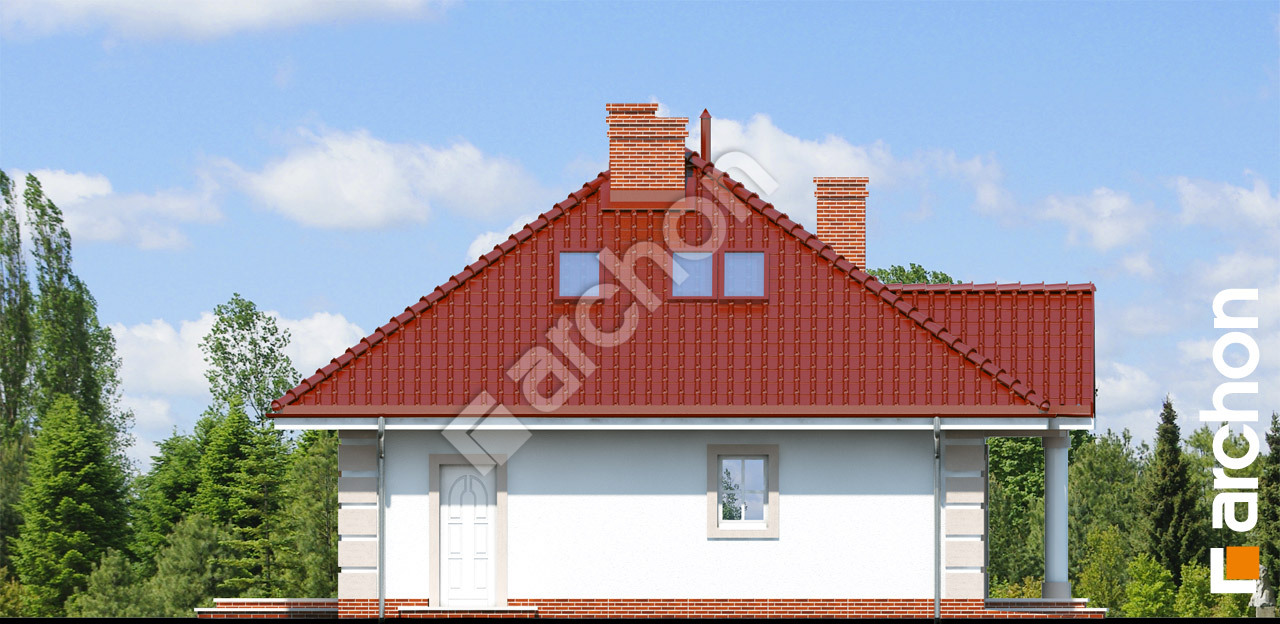

Elewacja boczna projekt dom pod jarzabem 2 ver 2 922db2eef136f525a6c5de3740d87522  265 Elewacja boczna

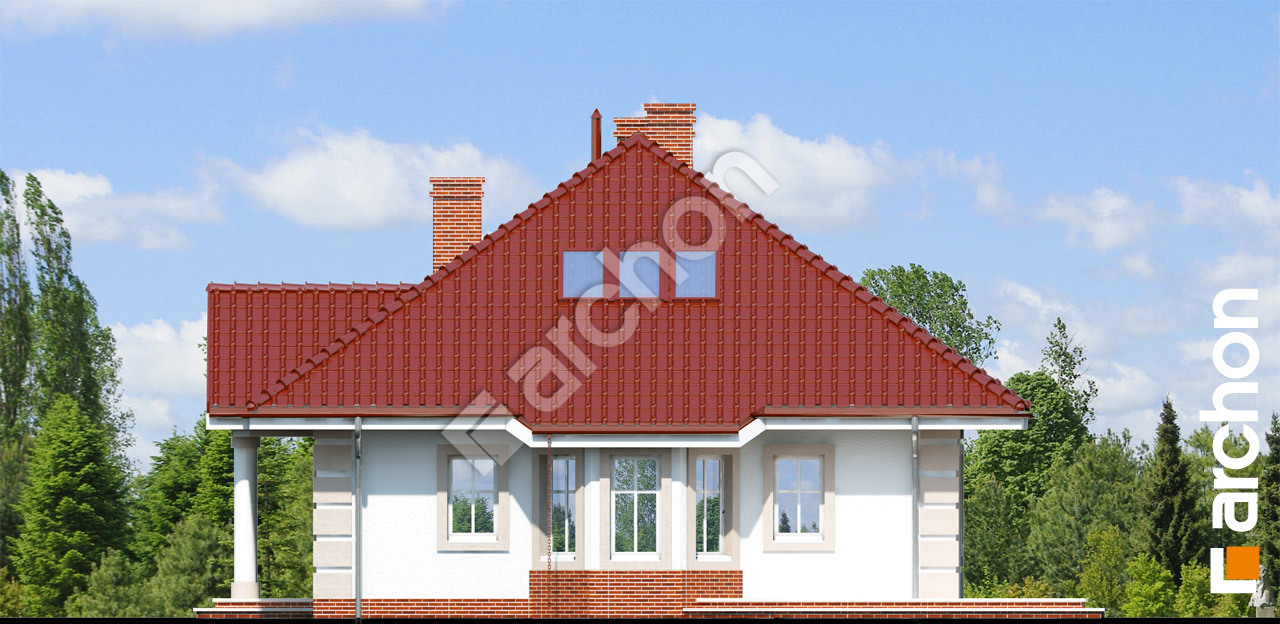

Elewacja boczna projekt dom pod jarzabem 2 ver 2 45df7826e1a9fa94bffb513ec23686d1  266 Elewacja boczna

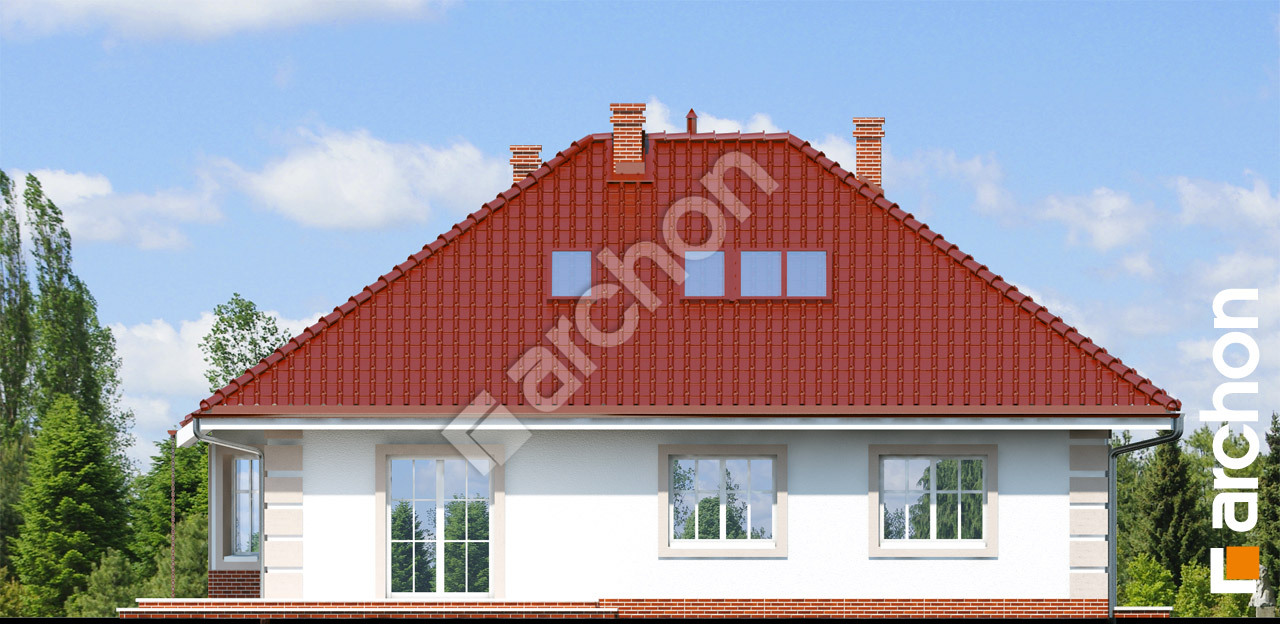

Elewacja ogrodowa projekt dom pod jarzabem 2 ver 2 0ca88e406fd6e70a1d753db49791ab7c  267 Elewacja ogrodowa

Prezentujemy projekt domu z poddaszem użytkowym, którego elegancka bryła nawiązuje do tradycyjnego stylu dworkowego. Centralnie zlokalizowane wejście do domu z kolumnami jest niezwykle reprezentacyjne. Prowadzi ono do wiatrołapu, a następnie do holu obszernej dziennej strefy domu na parterze, w ramach której zaprojektowano doskonale doświetlony, przestronny salon z kominkiem i wyjściem na duży ogrodowy taras. Salon łączy się z częścią jadalnianą z oknem w wykuszu, gdzie zaplanowano wygodne miejsce na duży, okrągły stół. Po tej stronie umiejscowiono także ustawną kuchnię, obok której znajduje się spiżarnia. W kuchni przewidziano dodatkowe miejsce do jedzenia, a optymalny układ funkcji gwarantuje komfort pracy. Z holu dostępny jest duży pokój, który może spełniać funkcję gabinetu lub pokoju gościnnego, w jego bezpośrednim sąsiedztwie znajduje się łazienka z prysznicem. Wygodnym rozwiązaniem jest zaprojektowana przy wiatrołapie garderoba, co ułatwia utrzymanie porządku w strefie wejściowej, przewidziano także możliwość szybkiego przejścia przez nią do garażu i dalej do kotłowni. Kotłownia jest stosunkowo dużym jasnym pomieszczeniem, więc z powodzeniem można wydzielić w niej miejsce na narzędzia ogrodnicze, posiada niezależne wyjście na zewnątrz. Prywatna strefa domowników usytuowana została na poddaszu. Zaprojektowano tutaj trzy ustawne pokoje, dwa z nich z przyległymi garderobami oraz wygodną łazienkę z wanną i prysznicem. Wszystkie pomieszczenia znajdujące się na poddaszu doświetlone zostały oknami dachowymi. „Dom pod jarząbem 2” jest niezwykle interesującą elegancką propozycją należącą do kategorii: projekty domów z poddaszem użytkowym, projekty domów z garażem jednostanowiskowym.
