Powierzchnia domu:

109,95 m2
  • + powierzchnia kotłowni
    4,67 m2

Min. wymiary działki:

23,37 x 18,77 m
  • po adaptacji
    21,92 x 18,32 m
    (Likwidacja wykuszy.)
  • Dom jednorodzinny parterowy
  • 4 pokoje, 1 kuchnia, 1 łazienka, spiżarka, toaleta, kotłownia, kominek

Cena projektu:

2 280,00 zł 2 080,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki
Nowe warunki techniczne 2017

Dane projektu Domu pod jarząbem (N)

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni
109,95 m2
Powierzchnia kotłowni 4,67 m2
Powierzchnia zabudowy 151,27 m2
Powierzchnia podłóg 114,62 m2
Powierzchnia całkowita 151,27 m2
Kubatura 751,95 m3
Wysokość budynku 6,93 m
Minimalne wymiary działki 23,37 x 18,77 m
Minimalne wymiary po adaptacji 21,92 x 18,32 m
(Likwidacja wykuszy.)

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- dach: czterospadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji

Energooszczędność

EUco+w 41,66 [kWh/(m2*rok)]
EP (gaz) 78,94 [kWh/(m2*rok)]
Uściany 0,174 W/(m2*K)
Udachu < 0,18 W/(m2*K)
Projekt zgodny z nowymi Warunkami Technicznymi obowiązującymi od 1 stycznia 2017 roku. czytaj więcej

Dodatkowe Informacje

Filmy

Mqdefault
Dom pod jarząbem (N) Wirtualny spacer
Mqdefault
Dom pod jarząbem (N) Obrót o 360°

Parter

projekt Dom pod jarząbem (N) rzut parteru
PARTER 114,62
1. Wiatrołap 3,84
2. Kotłownia 4,67
3. Hol 5,47
4. Przedpokój 4,15
5. Pokój 12,04
6. Łazienka 6,22
7. Pokój 14,31
8. Pokój 15,77
9. Salon + Jadalnia 32,80
10. Kuchnia 11,72
11. Spiżarnia 2,04
12. Toaleta 1,59

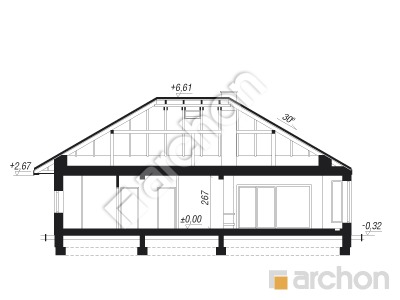

Przekrój

projekt Dom pod jarząbem (N) przekroj budynku

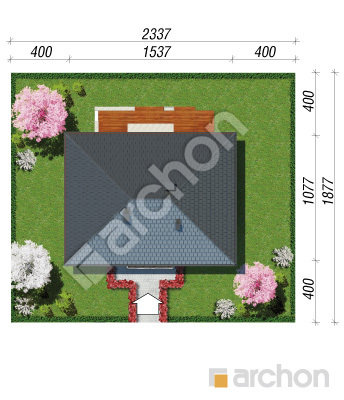

Obrys

polnoc
projekt Dom pod jarząbem (N) sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

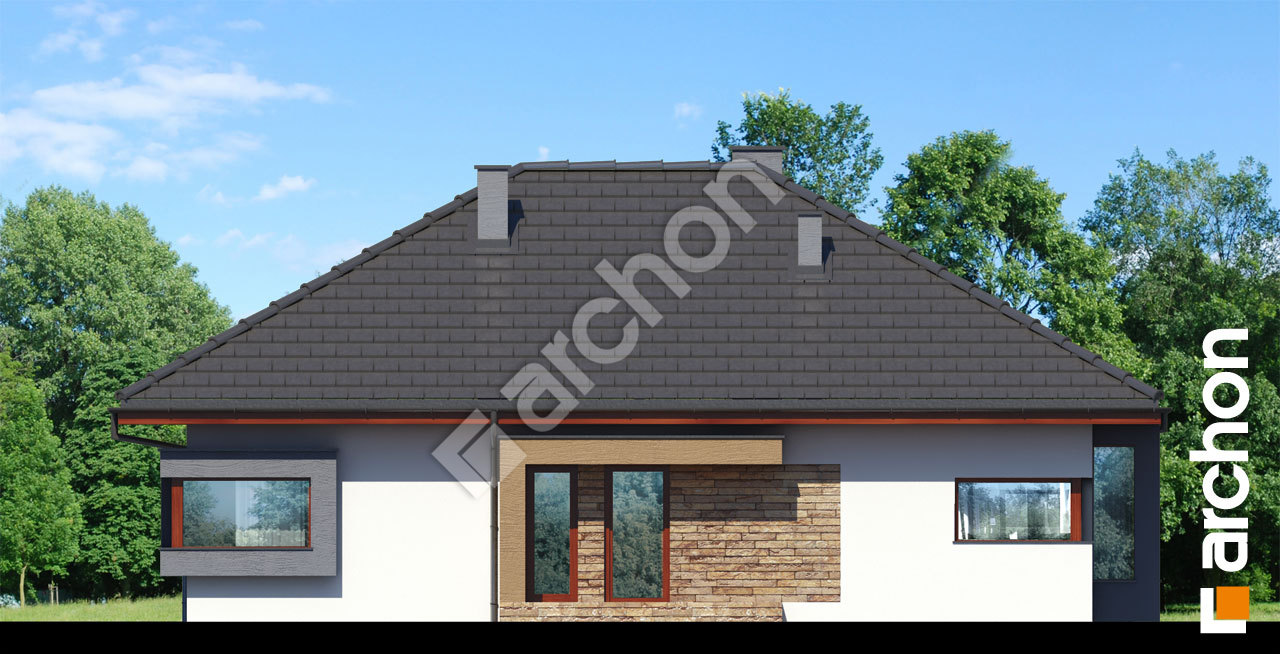

Elewacja frontowa projekt dom pod jarzabem n ver 2  264 Elewacja frontowa

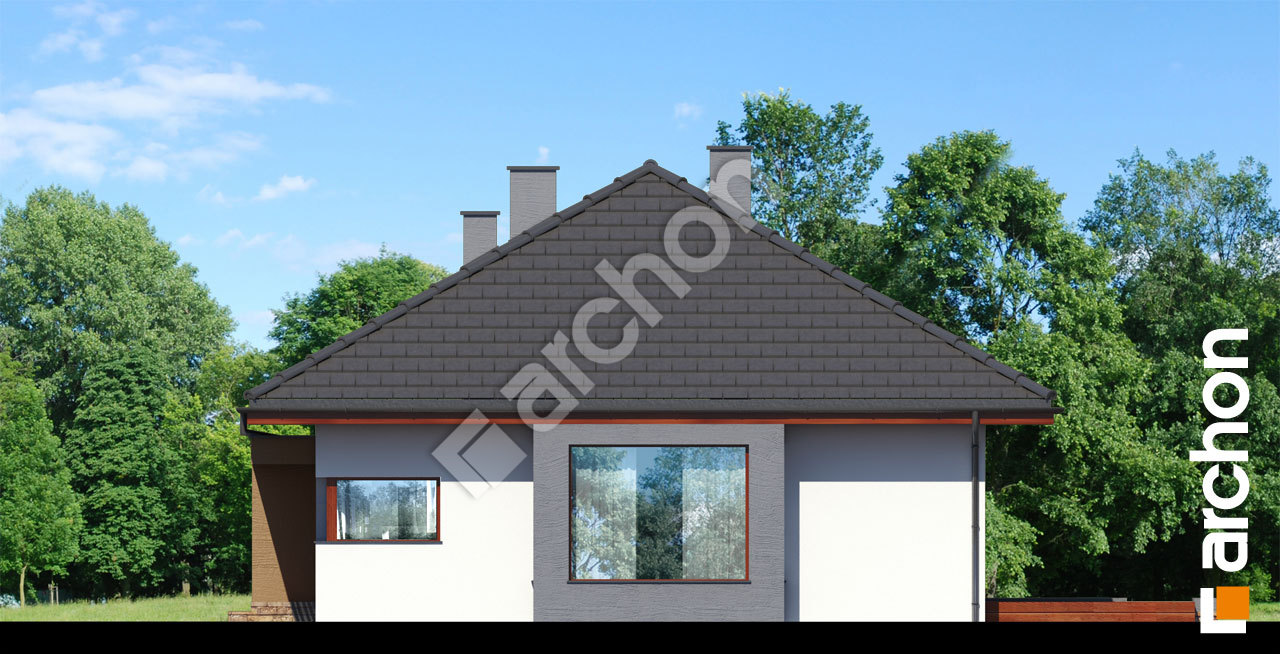

Elewacja boczna projekt dom pod jarzabem n ver 2  265 Elewacja boczna

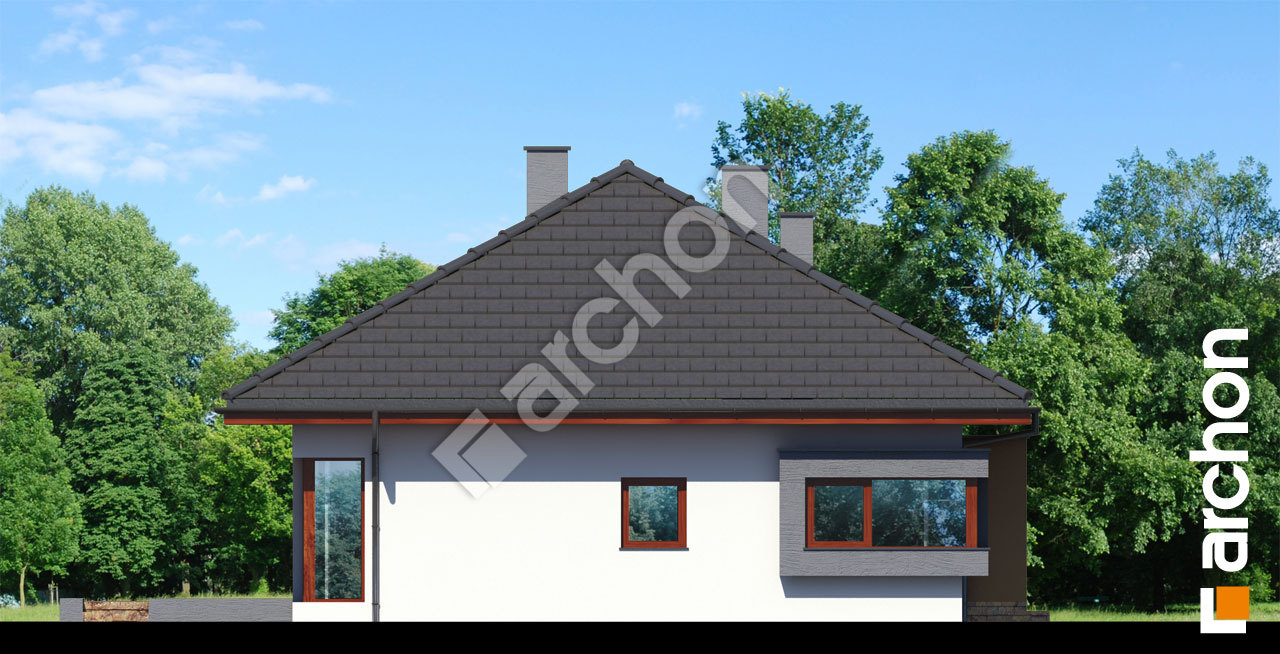

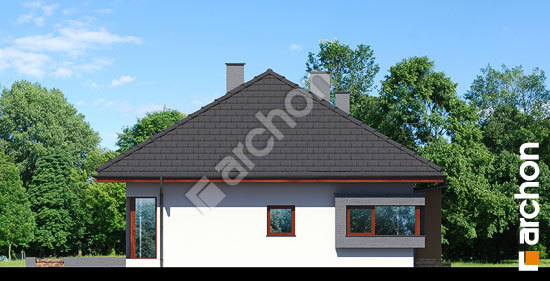

Elewacja boczna projekt dom pod jarzabem n ver 2  266 Elewacja boczna

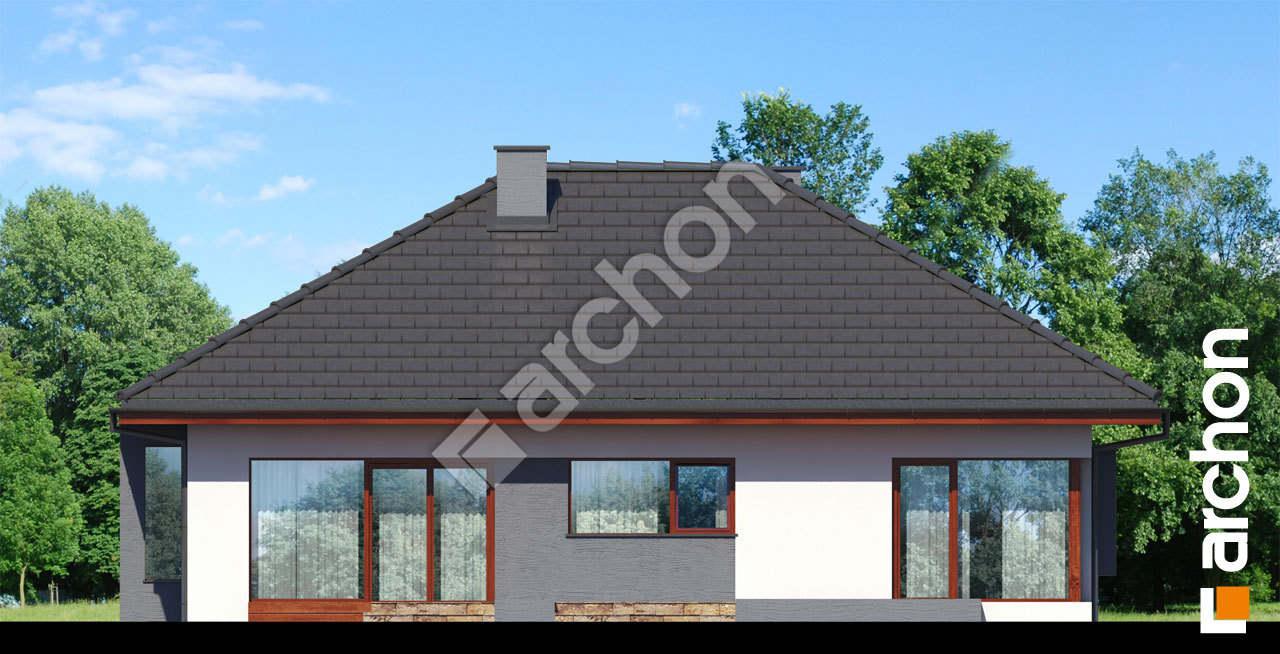

Elewacja ogrodowa projekt dom pod jarzabem n ver 2  267 Elewacja ogrodowa

Elegancki projekt domu parterowego, o zwartej i prostej bryle, którą zdobią interesujące elementy architektoniczne. Wejście główne zwraca uwagę praktycznym i atrakcyjnym zadaszeniem oraz klinkierową okładziną elewacyjną. Liczne przeszklenia pięknie doświetlają wnętrze oraz płynnie łączą dom z otaczającym go ogrodem. Narożne okno w jednej z sypialni oraz wykusz wyróżniają się ciekawą oprawą. Układ wewnętrzny domu został bardzo funkcjonalnie zaprojektowany, z czystym podziałem stref użytkowania.
Reprezentacyjna strefa dzienna to doskonałe miejsce codziennego odpoczynku całej rodziny oraz przyjaciół domu. W obszernym salonie znajduje się wygodny zestaw wypoczynkowy z kanapą i fotelami, który zapewni relaks przed kominkiem i kinem domowym. W przeszklonym wykuszu mieści się duży stół rodzinny, który w czasie świąt i innych uroczystości można swobodnie rozłożyć dla większej liczby osób. Otwarta kuchnia to idealne miejsce nie tylko do przygotowywania, ale też spożywania posiłków, dzięki praktycznemu barkowi śniadaniowemu. Optymalna ilość blatów roboczych to jedna z zalet kuchni, dodatkowo jej program uzupełnia praktyczna spiżarnia, z miejscem na przechowywanie artykułów spożywczych oraz narzędzi kuchennych. Wyjście na taras oraz liczne przeszklenia naturalnie doświetlają wnętrze oraz optycznie powiększają strefę dzienną. W ciepłe dni na tarasie można zorganizować letnią jadalnię lub kącik kawowy, co efektownie powiększa część wypoczynkową domu, zapewniając rodzinie możliwość relaksu na świeżym powietrzu. Z wiatrołapu przechodzimy do kotłowni z funkcją pralni, a w holu znajduje się miejsce na kredensy oraz szafę wnękową.
Z osobnego przedpokoju dostępna jest komfortowa strefa nocna. Zaprojektowano tutaj trzy ustawne sypialnie oraz ogólnodostępną łazienkę z wanną i prysznicem. Wszystkie pokoje są dobrze doświetlone, posiadają też przestrzeń pod pojemne szafy ścienne. Ten atrakcyjny projekt domu należy do popularnych kategorii: projekty małych domów, projekty domów nowoczesnych, parterowych oraz jednorodzinnych.
