gotowy projekt Dom w afaskach 3 (G2AE) widok 1
Pow. domu 142,70 m²
Pow. garażu 35,05 m²
Pow. kotłowni 6,35 m²
pokoje 6
łazienki i WC 2

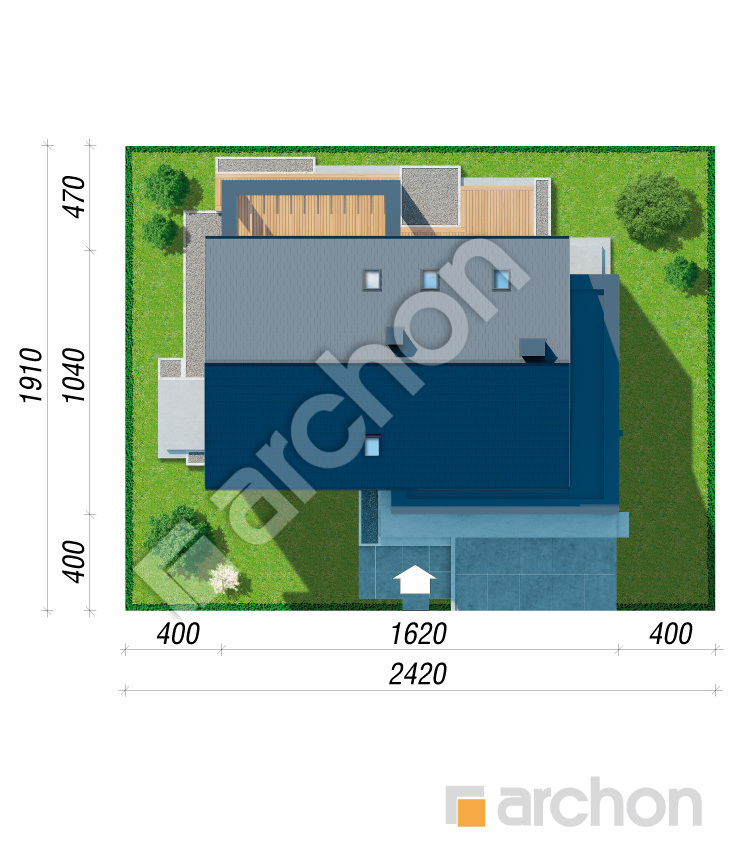

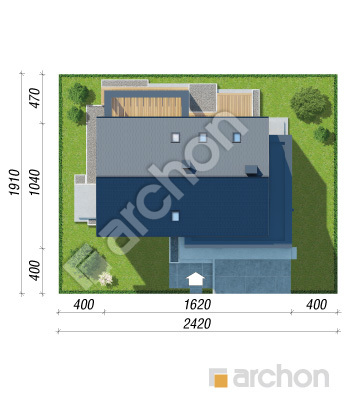

Min. wym. działki 24,2 x 19,1 m
Szerokość: likwidacja okna w garażu i kotłowni. Długość: Skrócenie zadaszenia nad tarasem.
23,2 x 18,4 m
Koszty budowy

348 000 zł netto

Pow. domu 142,70 m²
Pow. garażu 35,05 m²
Pow. kotłowni 6,35 m²
pokoje 6
łazienki i WC 2
Min. wym. działki 24,2 x 19,1 m
Szerokość: likwidacja okna w garażu i kotłowni. Długość: Skrócenie zadaszenia nad tarasem.
23,2 x 18,4 m
Dom w afaskach 3 (G2AE)
142,70 m² 35,05 m² 6,35 m²
gotowy projekt Dom w afaskach 3 (G2AE) widok 1
Dom jednorodzinny z poddaszem użytkowym
6 pokoi, kuchnia, 2 łazienki, spiżarka, kotłownia, pralnia, garderoba, kominek, garaż

Koszty budowy

348 000 zł netto


Cena z kodem rabatowym ONLINE200 Jak skorzystać z kodu?
5 750 zł z VAT 23% (4 674,80 zł netto)
na zamówienia przez www.archon.pl
Cena regularna 5 950 zł
Najniższa cena z 30 dni przed obniżką 5 750 zł
  ZAMÓW PROJEKT
NOWOŚĆ! Dokumentacja w PRZYGOTOWANIU

Termin realizacji projektu nie został ustalony.
Zadzwoń po więcej informacji! +48 12 37 21 900



Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

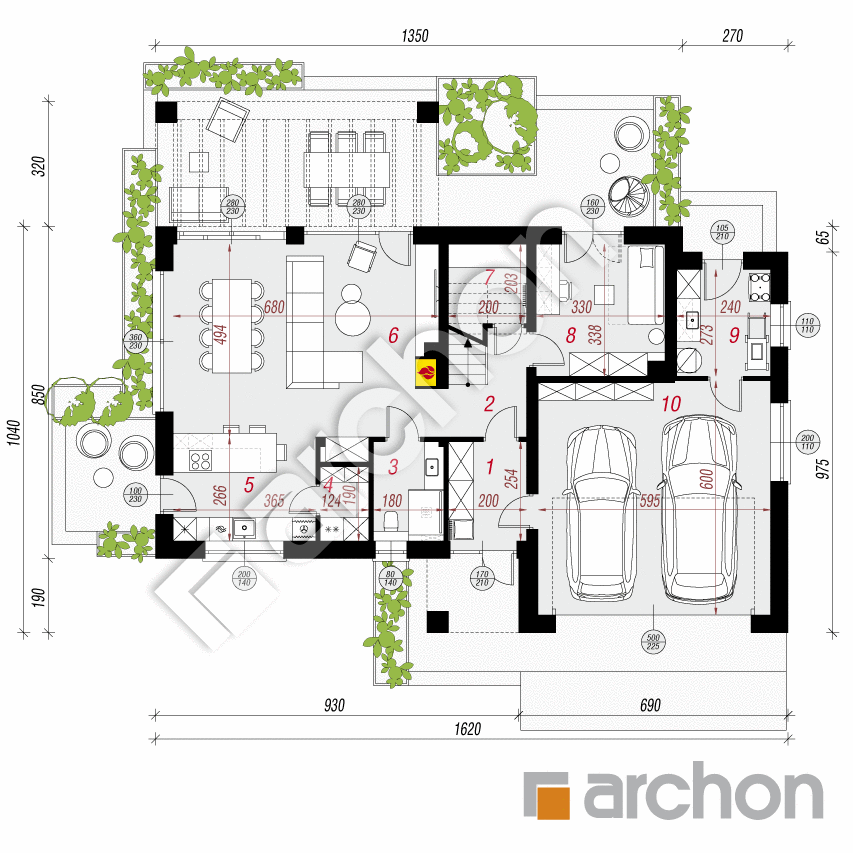

PARTER
112,90 (116,16)
1. Wiatrołap 4,90
2. Hol 6,17
3. Łazienka 4,38
4. Spiżarnia 2,23
5. Kuchnia 9,53
6. Salon + Jadalnia 31,91
7. Schowek 1,67 (4,93)
8. Pokój 10,71
9. Kotłownia 6,35
10. Garaż 35,05
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

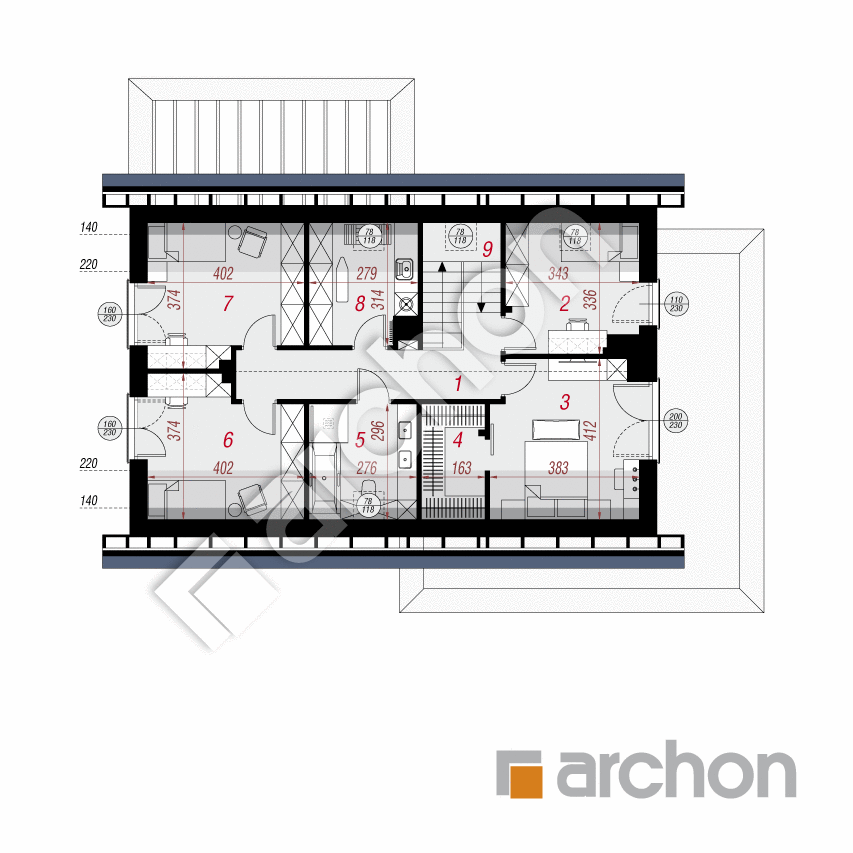

PODDASZE
71,20 (87,96)
1. Korytarz 9,27
2. Pokój 8,23 (10,79)
3. Pokój 11,95 (14,82)
4. Garderoba 3,41 (4,61)
5. Łazienka 5,89 (7,94)
6. Pokój 10,20 (13,21)
7. Pokój 10,53 (13,53)
8. Pralnia 5,98 (8,05)
9. Schody 5,74

Dane projektu Domu w afaskach 3 (G2AE)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Szerokość: likwidacja okna w garażu i kotłowni. Długość: Skrócenie zadaszenia nad tarasem.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 115 cm
dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji

pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

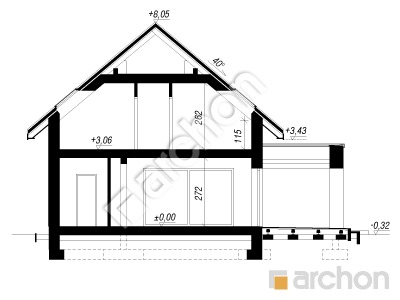

Przekrój

gotowy projekt Dom w afaskach 3 (G2AE) przekroj budynku

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

„Dom w afaskach 3 (G2AE)” to nowoczesny projekt domu jednorodzinnego z poddaszem użytkowym, który wyróżnia się dynamiczną bryłą i dopracowanymi rozwiązaniami architektonicznymi. Charakterystycznym elementem jest bryła garażu z płaskim dachem, wbita w główną część budynku i płynnie przechodząca w zadaszenie strefy wejściowej, co tworzy spójną i nowoczesną kompozycję elewacji frontowej. Od strony ogrodu uwagę przyciąga efektowny taras osłonięty pergolą, która wraz z bryłą budynku tworzy wyrazistą ramę, podkreślającą strefę wypoczynkową. Dwuspadowy dach głównej części domu nadaje całości harmonijny charakter i dobrze równoważy nowoczesne akcenty architektoniczne. Wnętrze domu zaprojektowano z myślą o komforcie i funkcjonalności, oferując przestronną strefę dzienną z salonem o powierzchni powyżej 30 m², kominkiem oraz jadalnią połączoną z kuchnią wyposażoną w wyspę i praktyczną spiżarnię. Duże przeszklenia otwierają wnętrze na taras, zapewniając płynne przejście między domem a ogrodem. Na parterze przewidziano również dodatkowy pokój, który może pełnić funkcję gabinetu lub sypialni gościnnej. Poddasze stanowi komfortową strefę prywatną z sypialniami dla domowników, a całość programu użytkowego obejmuje sześć pokoi, dwie łazienki oraz wydzieloną pralnię. Garaż dwustanowiskowy wysunięty przed elewację frontową zwiększa funkcjonalność i podkreśla nowoczesny charakter budynku. W projekcie przewidziano wentylację mechaniczną z odzyskiem ciepła, co podnosi efektywność energetyczną domu. „Dom w afaskach 3 (G2AE)” to projekt domu, który w kolekcji projekty domów wyróżnia się nowoczesną formą, efektownymi detalami i przemyślanym układem przestrzeni odpowiadającym potrzebom współczesnych rodzin.
