Projekt domu
Dom w akebiach (W)

projekt Dom w akebiach (W) widok 1
projekt Dom w akebiach (W) widok 1

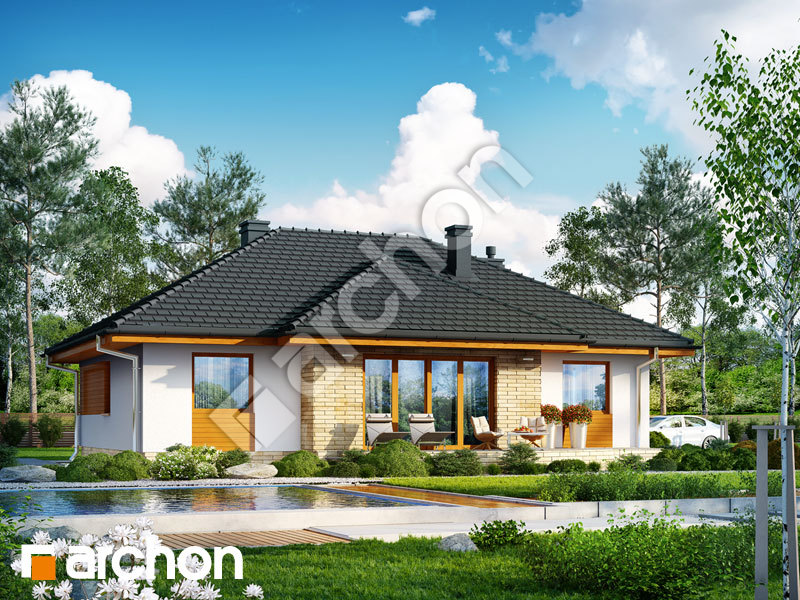

projekt Dom w akebiach (W) widok 2
projekt Dom w akebiach (W) lustrzane odbicie 1
projekt Dom w akebiach (W) lustrzane odbicie 2
projekt Dom w akebiach (W) Aranżacja kuchni 1 widok 1
projekt Dom w akebiach (W) Aranżacja kuchni 1 widok 2
projekt Dom w akebiach (W) Aranżacja kuchni 1 widok 3
projekt Dom w akebiach (W) Aranżacja kuchni 2 widok 1
projekt Dom w akebiach (W) Aranżacja kuchni 2 widok 2
projekt Dom w akebiach (W) Aranżacja kuchni 2 widok 3
2 280 zł
Dostępność Dostępny od ręki!
Koszty wysyłki GRATIS!
Starter o wartości 1900 zł GRATIS!
Dom jednorodzinny parterowy
4 pokoje, 1 kuchnia, 2 łazienki, toaleta, kotłownia, kominek
Powierzchnia domu 99,96 m2
+ powierzchnia kotłowni 6,02 m2
Min. wymiary działki 21,62 x 19,12 m
19,62 x 17,46 m
Szerokość: likwidacja okien w ścianie bocznej; długość: likwidacja ryzalitów na elewacji frontowej i tylnej.
Stan surowy zamknięty 169 700 zł
Co zawiera projekt ARCHON+?
Koszty ogrzewania

projekt Dom w akebiach (W) rzut parteru
PARTER 105,98
1. Wiatrołap 8,87
2. Kuchnia 12,40
3. Pokój 10,40
4. Łazienka 4,86
5. Pokój 10,24
6. Przedpokój 2,77
7. Salon 30,17
8. Pokój 12,64
9. Przedpokój 1,44
10. Łazienka 4,59
11. Toaleta 1,58
12. Kotłownia 6,02

Dane projektu Domu w akebiach (W)

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni
99,96 m2
Powierzchnia kotłowni 6,02 m2
Powierzchnia zabudowy 139,93 m2
Powierzchnia podłóg 105,98 m2
Powierzchnia całkowita 138,33 m2
Kubatura 654,05 m3
Wysokość budynku 6,42 m
Minimalne wymiary działki 21,62 x 19,12 m
Minimalne wymiary po adaptacji 19,62 x 17,46 m
(Szerokość: likwidacja okien w ścianie bocznej; długość: likwidacja ryzalitów na elewacji frontowej i tylnej.)

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
- strop: płyta żelbetowa
- dach: czterospadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna
- kocioł: na paliwo stałe + alternatywnie gazowy
(W dokumentacji zaprojektowano kocioł na paliwo stałe. Dodatkowo do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.)

Energooszczędność

EUco+w 44,96 [kWh/(m2*rok)]
EP (paliwo stałe - ekogroszek) 94,42 [kWh/(m2*rok)]
EP (gaz) 87,96 [kWh/(m2*rok)]
EP (paliwo stałe - pellet) 31,35 [kWh/(m2*rok)]
Uściany 0,137 W/(m2*K)
Udachu 0,098 W/(m2*K)
Projekt zgodny z nowymi Warunkami Technicznymi obowiązującymi od 1 stycznia 2017 roku. czytaj więcej

Dodatkowe Informacje

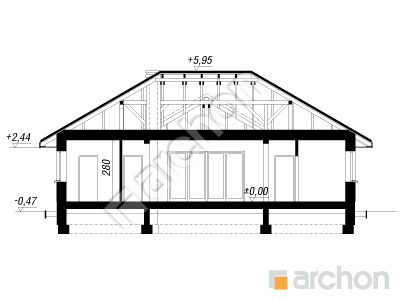

Przekrój

projekt Dom w akebiach (W) przekroj budynku

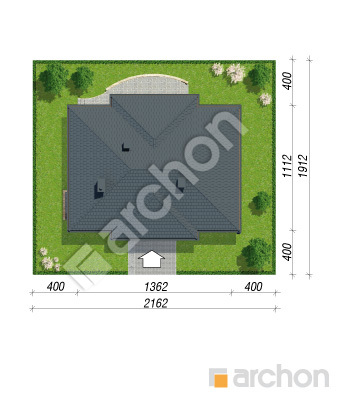

Obrys

polnoc

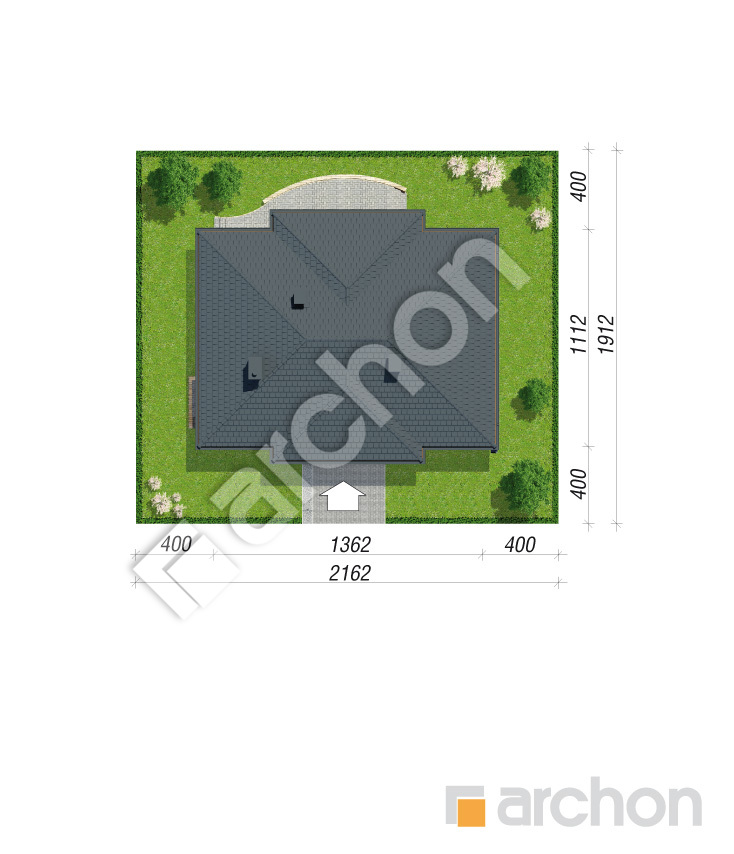

projekt Dom w akebiach (W) sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

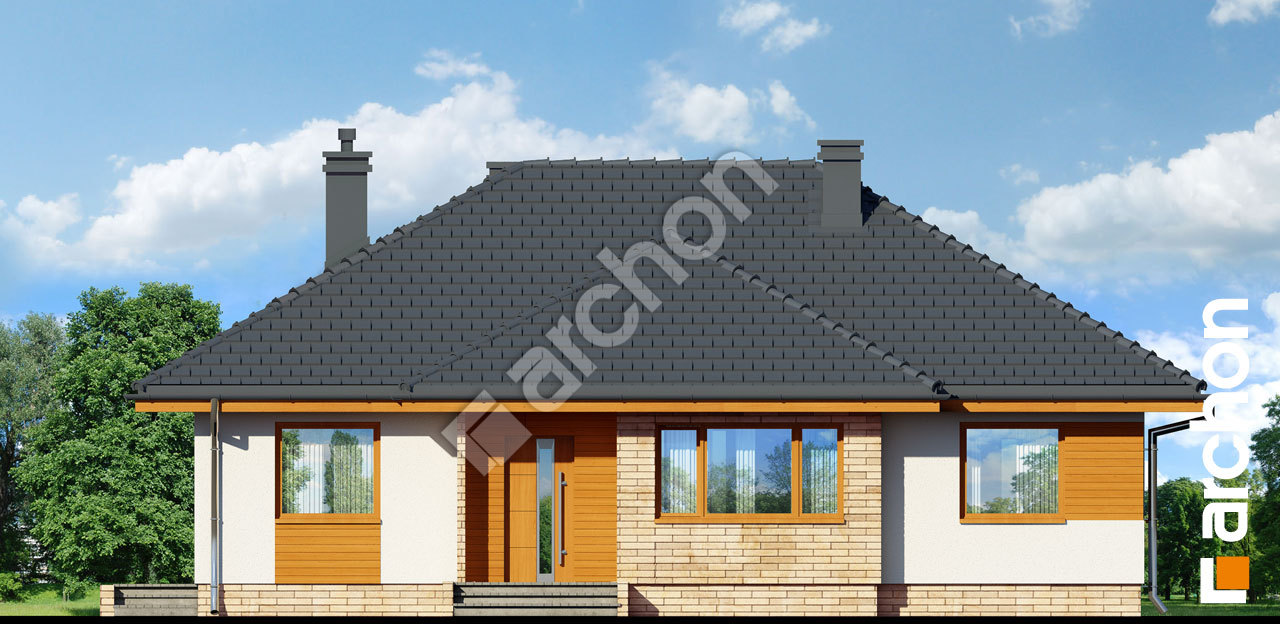

Elewacja frontowa projekt dom w akebiach w  264 Elewacja frontowa

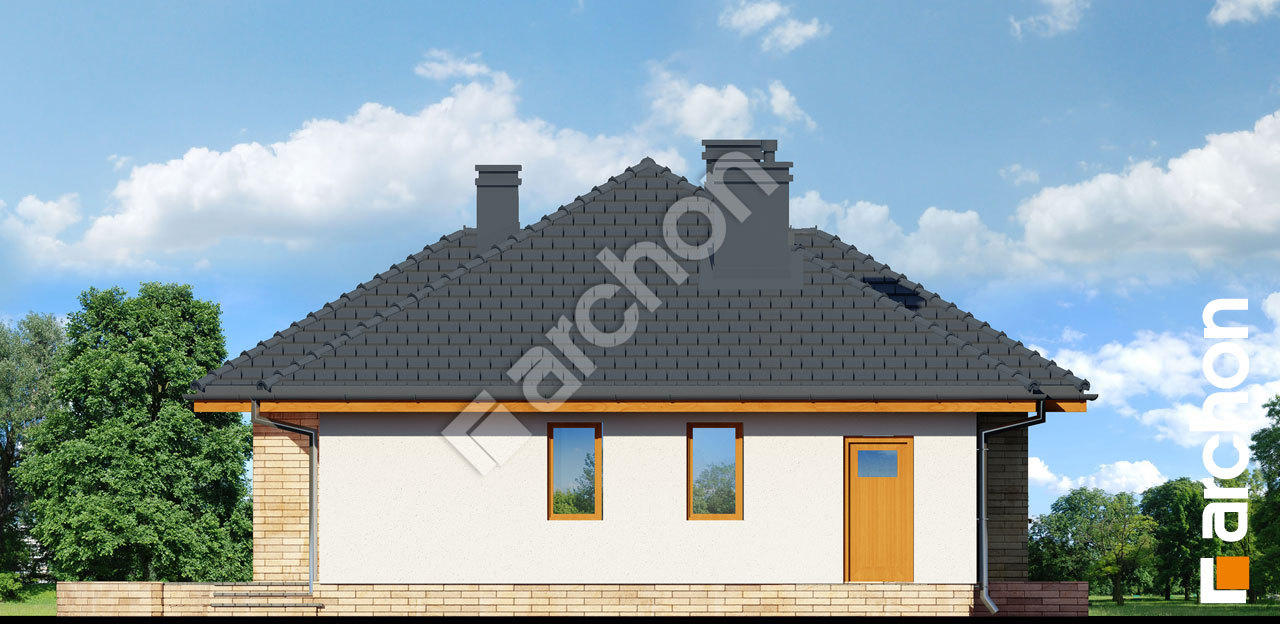

Elewacja boczna projekt dom w akebiach w  265 Elewacja boczna

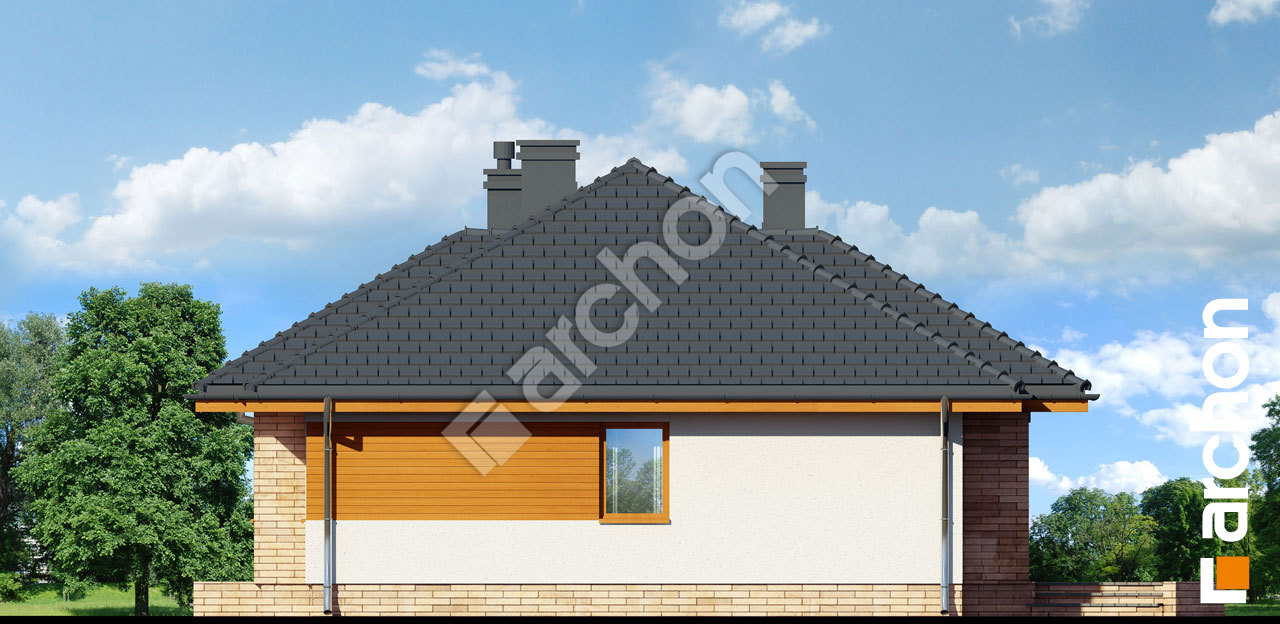

Elewacja boczna projekt dom w akebiach w  266 Elewacja boczna

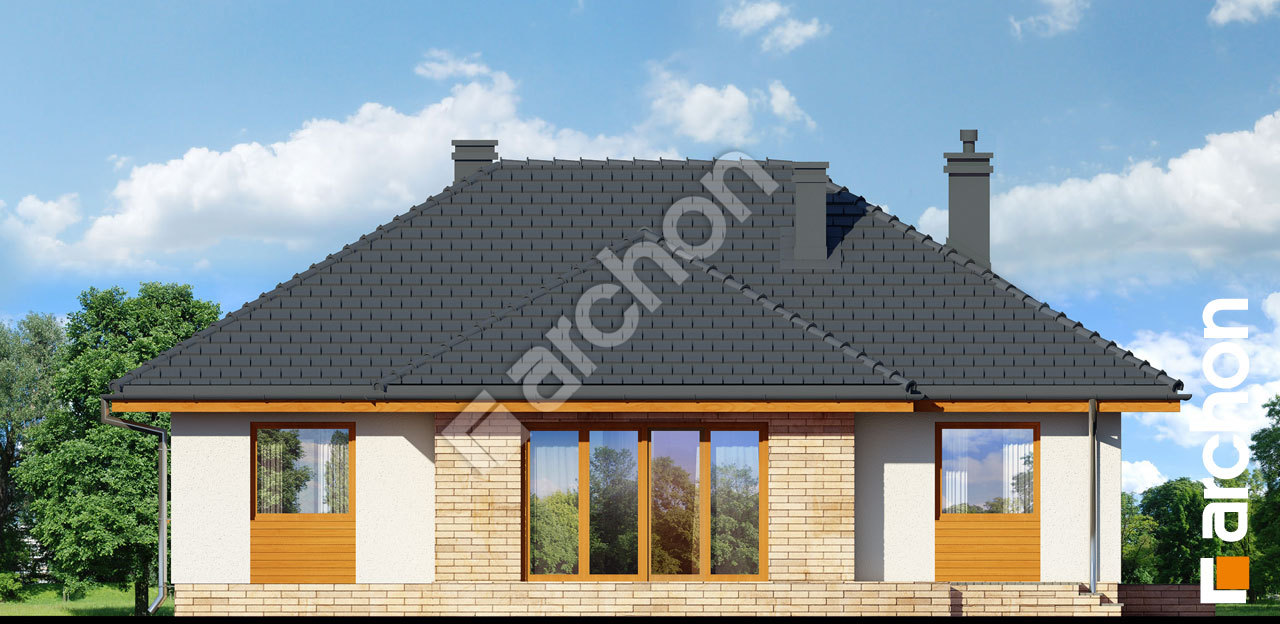

Elewacja ogrodowa projekt dom w akebiach w  267 Elewacja ogrodowa
