Projekt domu Dom w antonówkach ver. 2

Projekt domu Dom w antonówkach

3 540 zł  3 090 zł (2 512,20 zł netto)
2019 08 01 stopwatch 01 Do końca promocji:
DO KOSZYKA
RABAT 450 zł Zobacz podobne
gotowy projekt Dom w antonówkach widok 1
Dom jednorodzinny z poddaszem użytkowym
4 pokoje, 1 kuchnia, 1 łazienka, toaleta, kotłownia, kominek
  • Powierzchnia domu 87,42 m²
  • Powierzchnia kotłowni 3,23 m²
  • Min. wymiary działki 15,32 x 18,32 m
  • 13,82 x 18,32 m
  • Likwidacja wykusza i okna w toalecie na parterze, likwidacja okien dachowych.
  • 12,32 x 18,32 m
  • Likwidacja wykusza, likwidacja okna w ścianie bocznej, likwidacja okien dachowych, skrócenie okapów.
Koszty budowy
na I kwartał 2023

201 500 zł

Do końca promocji:
2019 08 01 stopwatch 01
3 540 zł
3 090 zł (2 512,20 zł netto)
Najniższa cena z 30 dni przed obniżką 3 040 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki
dodatkowe instalacje
Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów z kosztorysem budowlanym
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 129 zł
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 15 zł
Więcej o Extra Dodatkach
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Sprawdź warunki dostawy
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Sprawdź warunki zwrotu i wymiany projektu domu
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Czytaj więcej
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Więcej o zmianach w projekcie
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Czytaj więcej
Wszystkie projekty domów ARCHON+ są zgodne z WT 2021, co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak:
Ikona c

Projekt instalacji fotowoltaicznej

Ikona c

Projekt pompy ciepła (powietrze-woda) i ogrzewania podłogowego

Ikona c

Projekt instalacji solarnej

Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Czytaj więcej
Dołącz do nas na facebooku
DOŁĄCZ DO GRUPY BUDUJĄCYCH
ANTONóWKI KTÓRE KOCHACIE

Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
gotowy projekt Dom w antonówkach rzut parteru
2022 10 20 co mozna zmienic ikona Co możesz zmienić?
PARTER
 53,33 (56,33)
1. Wiatrołap 1,82
2. Hol 3,45
3. Kuchnia 7,27
4. Salon + Jadalnia 31,15 (34,15)
5. Schody 4,70
6. Toaleta 1,71
7. Kotłownia 3,23
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
gotowy projekt Dom w antonówkach rzut poddasza
2022 10 20 co mozna zmienic ikona Co możesz zmienić?
PODDASZE
 37,32 (47,62)
1. Hol 3,93 (3,93)
2. Łazienka 4,25 (6,91)
3. Pokój 7,20 (9,06)
4. Pokój 7,78 (8,55)
5. Pokój 14,16 (19,17)

Dane projektu Domu w antonówkach

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja wykusza i okna w toalecie na parterze, likwidacja okien dachowych.
Likwidacja wykusza, likwidacja okna w ścianie bocznej, likwidacja okien dachowych, skrócenie okapów.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 103 cm
dach: dwuspadowy, nachylenie 45 st. , więźba drewniana, dachówka ceramiczna, okno dachowe FAKRO
kocioł: gazowy

pompa ciepła POMPA CIEPŁA
Dodatkowo do projektu istnieje możliwość zamówienia projektu pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

wentylacja: grawitacyjna

Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

Galerie zdjęć z realizacji (1)

Przekrój

gotowy projekt Dom w antonówkach przekroj budynku

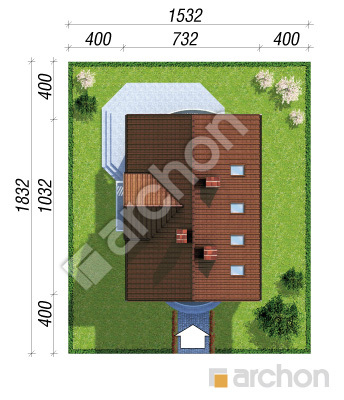

Obrys

polnoc
gotowy projekt Dom w antonówkach sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

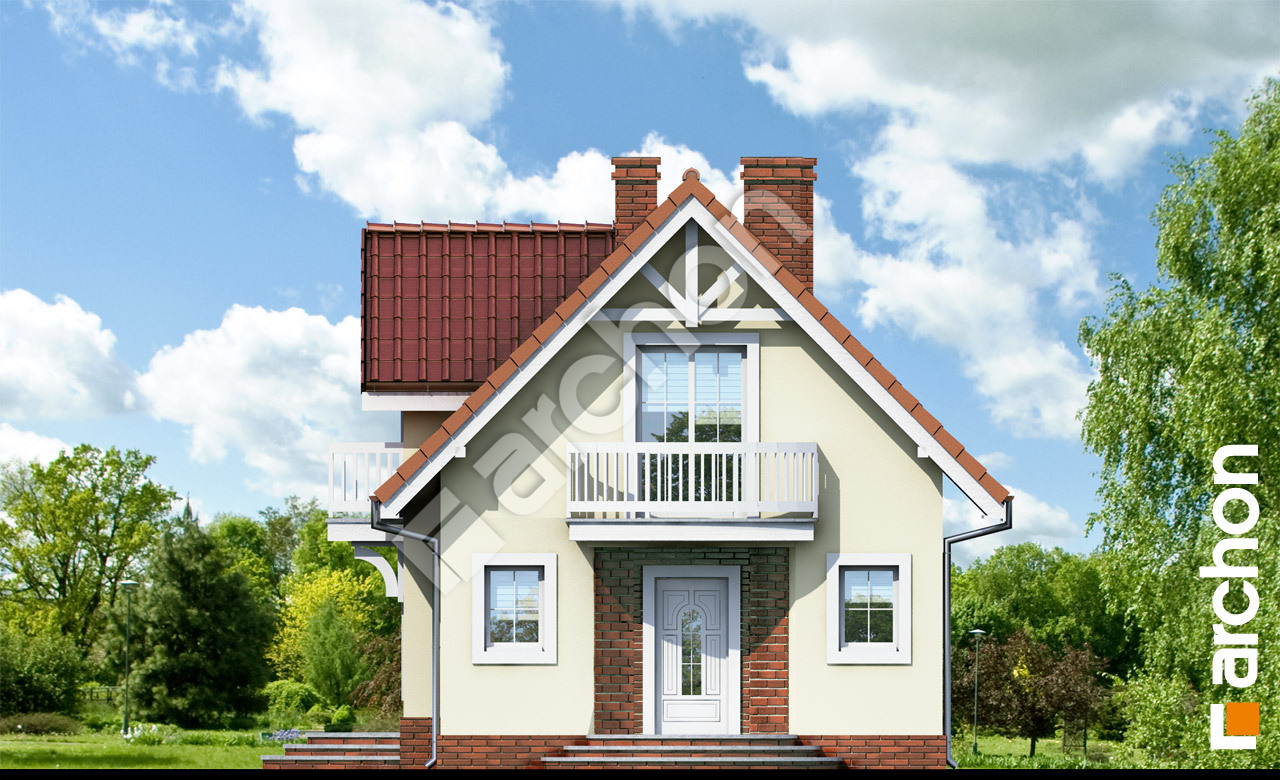

Pokaż lustrzane odbicie Elewacja frontowa projekt dom w antonowkach ver 2 badc21c476ad38f2151eadad488d95c4 264 Elewacja frontowa

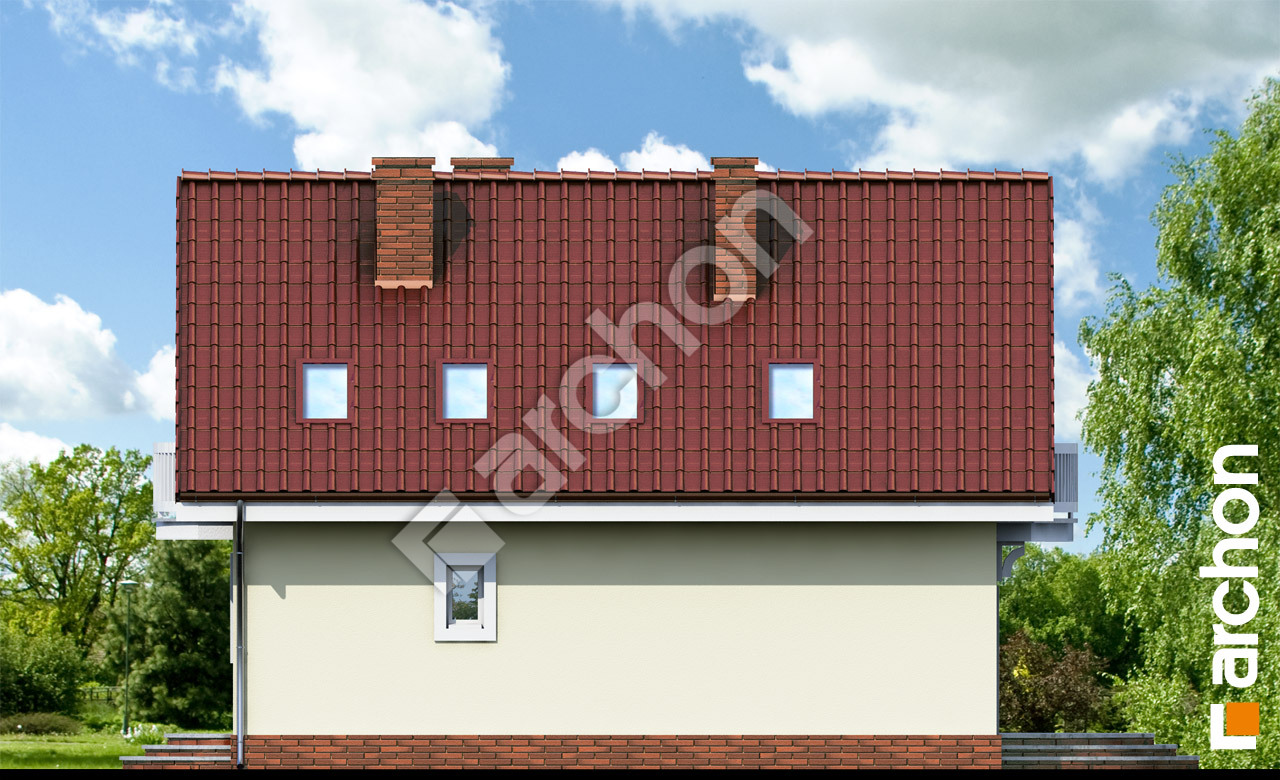

Elewacja boczna projekt dom w antonowkach ver 2 4501f1cd7e1adeabec0e3891a560e2ce 265 Elewacja boczna
Elewacja boczna projekt dom w antonowkach ver 2 64dffa4527237eef1e69e3d3512ce2b1 266 Elewacja boczna

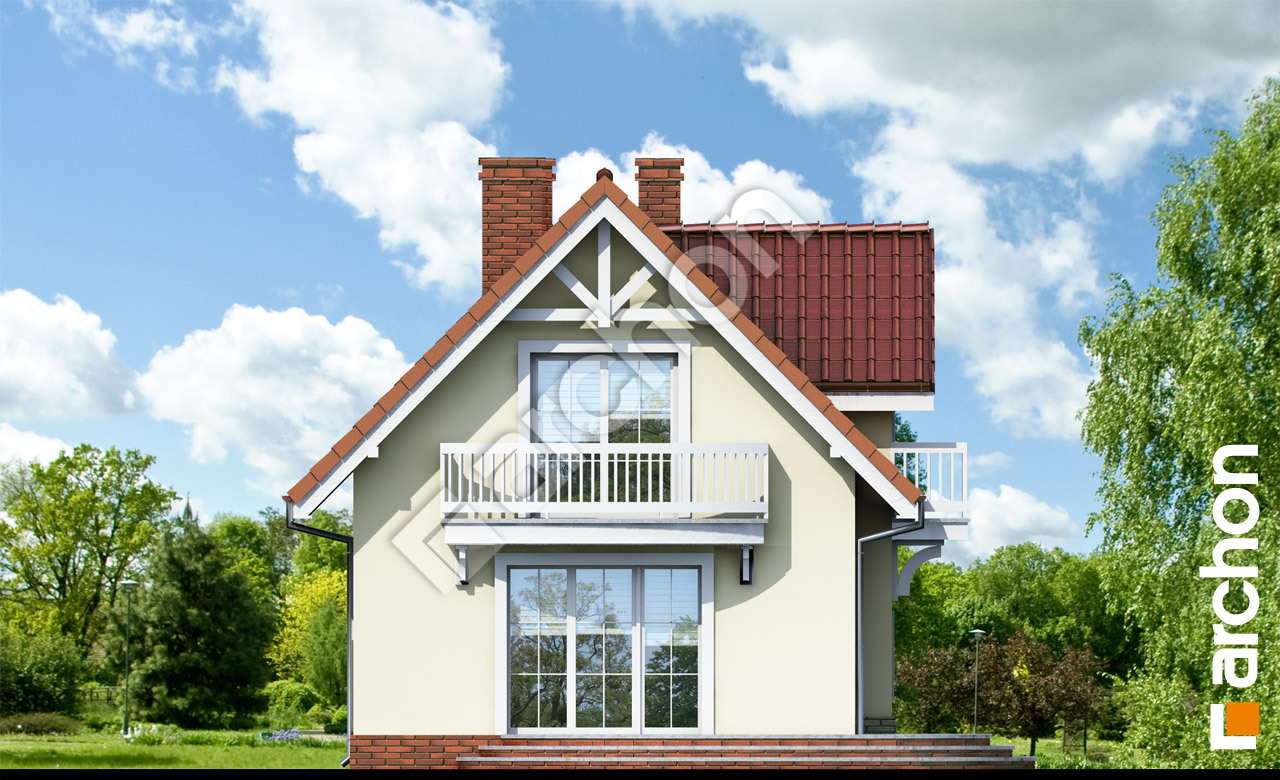

Elewacja ogrodowa projekt dom w antonowkach ver 2 6ee1ac8bdc4bd67ea1bcec5dcd08f0c4 267 Elewacja ogrodowa

Niewielki dom jednorodzinny, który łączy w sobie ekonomikę rozwiązań projektowych z ich atrakcyjnością. Do strefy wejściowej wprowadza nas podcień podkreślający i osłaniający drzwi. Otwarta strefa dzienna na parterze to salon połączony z częściowo zlokalizowaną w wykuszu jadalnią oraz kuchnia – dzięki otwartym na jadalnię schodom, dobremu doświetleniu jest to strefa szczególnie atrakcyjna. Część gospodarcza to kotłownia dostępna z wiatrołapu oraz toaleta. Na poddaszu znajdują się dwie sypialnie dzieci, obszerna sypialnia rodziców oraz łazienka z natryskiem i narożną wanną. Sypialnie zostały doświetlone dużymi drzwiami balkonowymi, natomiast łazienka oknem połaciowym. Jest to wygodny, ekonomiczny dom o funkcjonalnie rozwiązanej przestrzeni wewnętrznej.
