Projekt domu Dom w arekach

4 130 zł  3 580 zł
(2 910,57 zł netto)
gotowy projekt Dom w arekach widok 1
Dom jednorodzinny z poddaszem użytkowym
6 pokoi, 1 kuchnia, 2 łazienki, spiżarka, toaleta, pralnia, garderoby, pomieszczenie gospodarcze, kominek

  • Powierzchnia domu 154,15 m²
  • Min. wymiary działki 22,8 x 16,4 m
  • 21,3 x 16,4 m
  • Likwidacja wiaty garażowej z boku budynku.

Do końca promocji:
2019 08 01 stopwatch 01
4 130 zł
3 580 zł (2 910,57 zł netto)
  ZAMÓW PROJEKT
NOWOŚĆ! Projekt na zamówienie

Planowany termin ukończenia dokumentacji: 2022-12-23 Powiadom mnie o dostępności projektu


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 269 zł
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 5 zł
  • Dziennik Budowy 12 zł
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wszystkie projekty domów ARCHON+ są zgodne z WT 2021, co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak:
Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.

Pokaż powierzchnie pomieszczeń
Pokaż lustrzane odbicie
PARTER
81,03 (84,36)
1. Wiatrołap 5,64
2. Korytarz 3,08
3. Toaleta 1,46 (3,66)
4. Garderoba 5,71 (6,84)
5. Łazienka 4,38
6. Pokój 14,53
7. Pom. gospodarcze 5,36
8. Salon + Jadalnia 28,18
9. Kuchnia 10,78
10. Spiżarnia 1,91
Pokaż powierzchnie pomieszczeń
Pokaż lustrzane odbicie
PODDASZE
73,12 (85,24)
1. Schody 5,79
2. Korytarz 7,50
3. Gabinet 10,24 (12,18)
4. Pokój 11,26 (13,48)
5. Garderoba 3,15 (3,96)
6. Pralnia 5,36 (6,50)
7. Pokój 11,37 (13,81)
8. Pokój 12,73 (14,89)
9. Łazienka 5,72 (7,13)

Dane projektu Domu w arekach

Powierzchnie i wymiary

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja wiaty garażowej z boku budynku.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 131 cm
dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
kocioł: gazowy
(Dodatkowo do projektu istnieje możliwość zamówienia projektu pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>)
wentylacja: grawitacyjna
(Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. więcej >>)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

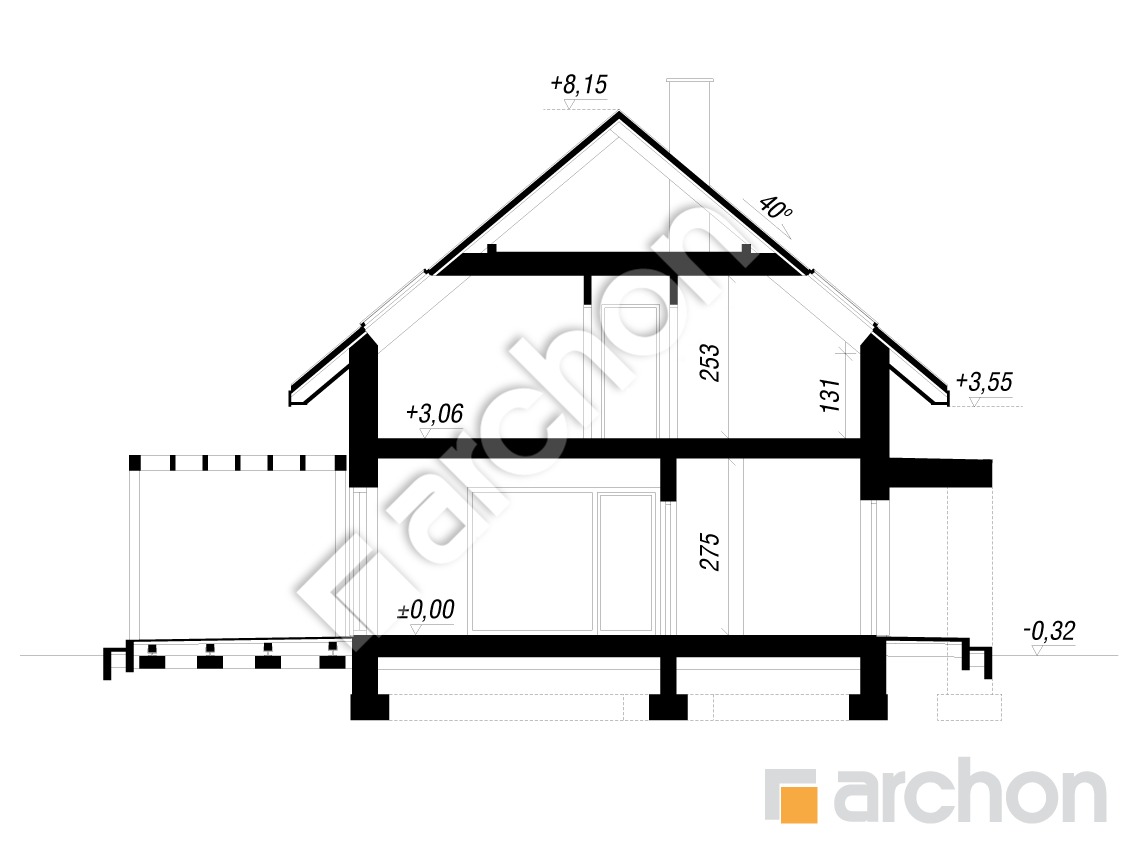

Przekrój

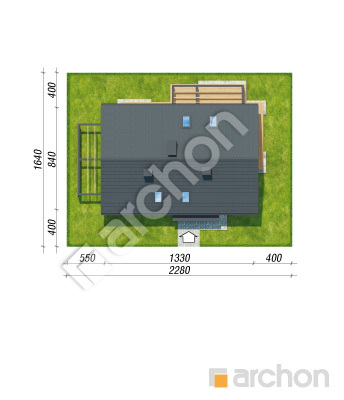

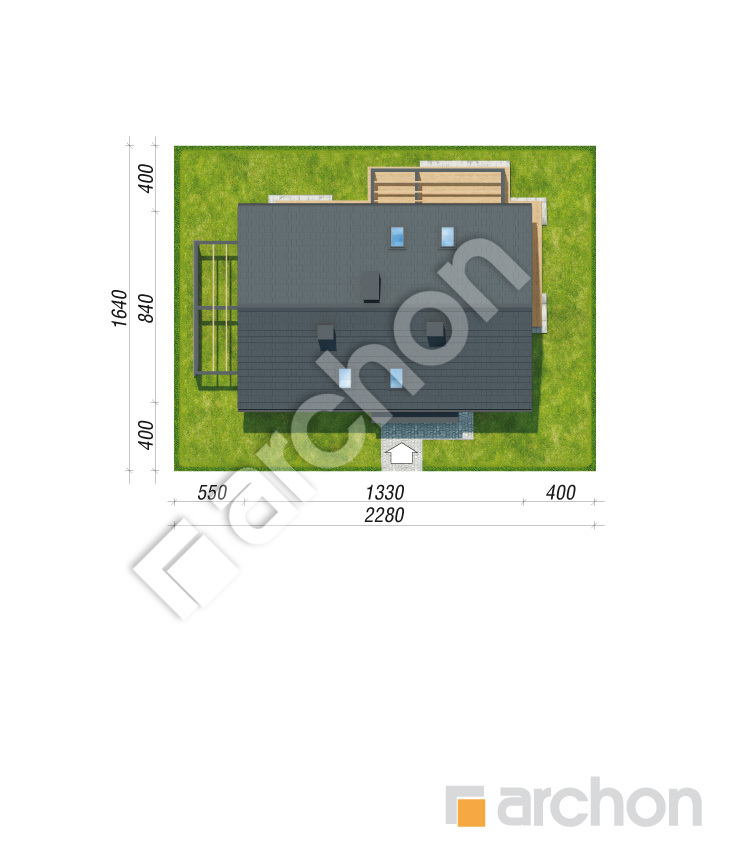

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

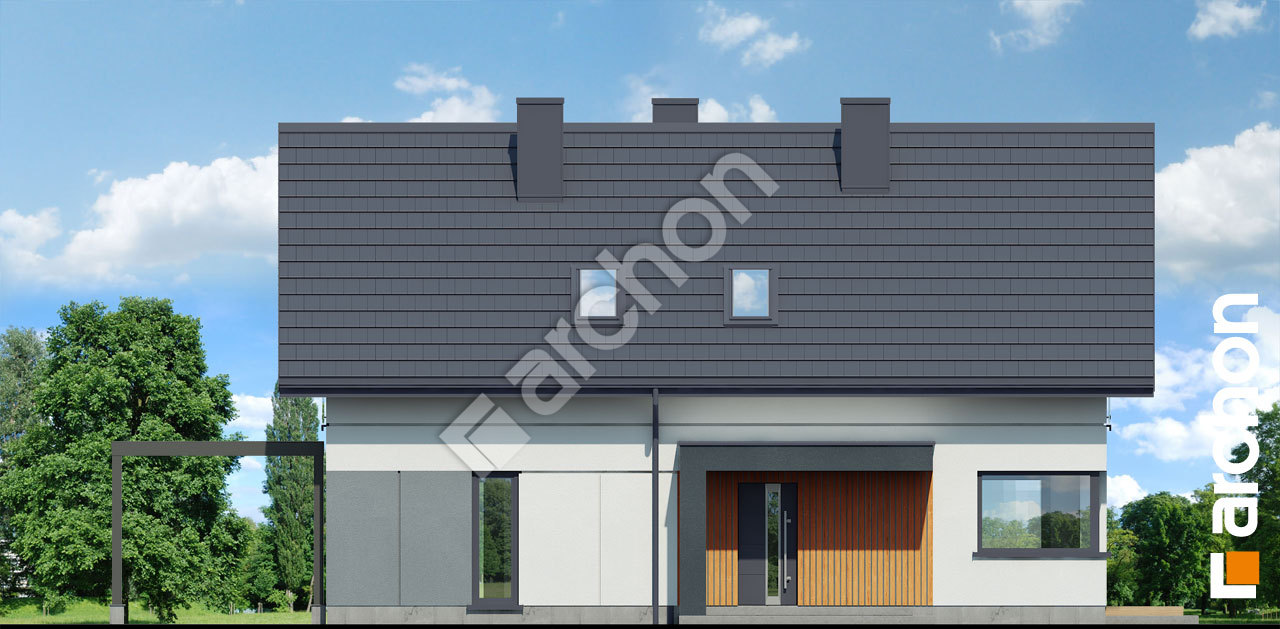

Pokaż lustrzane odbicie Elewacja frontowa projekt dom w arekach f442f350d5ee5334cbc7e673bb7526c7  264 Elewacja frontowa

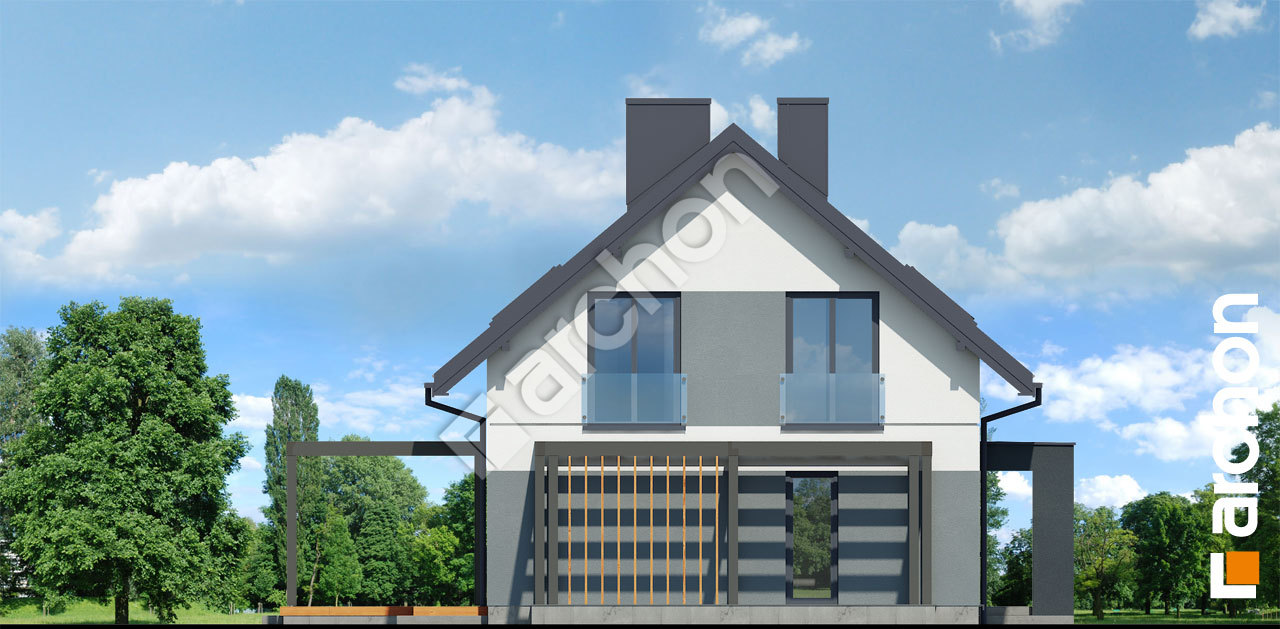

Elewacja boczna projekt dom w arekach aaf8671ea6016796505d6e0213df8219  265 Elewacja boczna

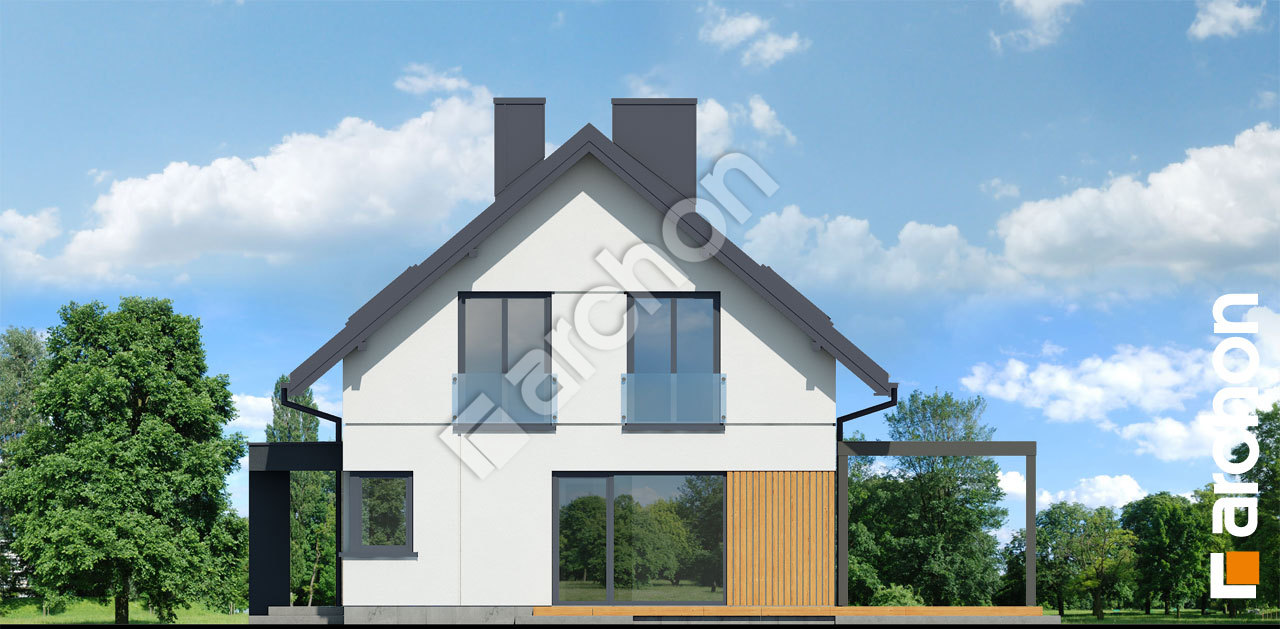

Elewacja boczna projekt dom w arekach 00facbe3f3a5b048da98102e301184e7  266 Elewacja boczna

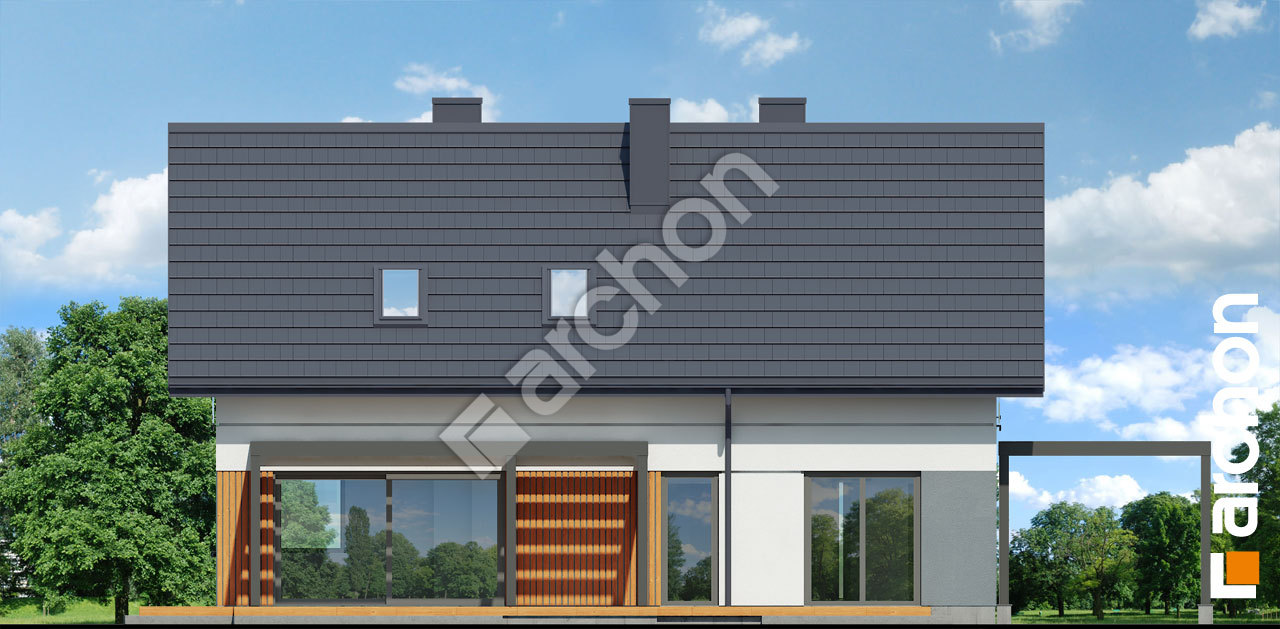

Elewacja ogrodowa projekt dom w arekach 527475880dba8411bd1b4bc4b468e5d6  267 Elewacja ogrodowa

Atrakcyjny projekt domu o klasycznej formie bryły z dwuspadowym dachem w kolorze antracytu i podcieniem ochraniającym strefę wejściową. Boczne portfenetry pięknie doświetlają użytkowe poddasze, a wraz z szerokimi przeszkleniami na parterze dodają lekkości wizualnej projektowi. Elewacja zaprojektowana została w modnej kompozycji bieli i szarości, a ciekawym elementem są akcenty drewnianej okładziny na ścianach domu. Od strony ogrodu zaplanowano przestrzeń tarasową, którą chroni przed zmienną pogodą ażurowa pergola. W tym miejscu domownicy mogą urządzić letnią jadalnię, strefę relaksu lub inny zestaw ogrodowy. Przez wiatrołap z pojemnymi szafami można przejść do korytarza, skąd otwiera się widok na słoneczną strefę dzienną. W salonie domownicy mogą wypocząć na narożnej kanapie z atrakcyjnym widokiem na kominek, dalej jadalnia oferuje duży stół oraz płynne przejście przez przesuwne drzwi na taras. Kuchnia w swoim programie posiada barek śniadaniowy oraz praktyczną spiżarnię. W tej części znajduje się również wyjście na boczną stronę tarasu. Po drugiej stronie parteru znajduje się toaleta, a naprzeciw niej pomieszczenie gospodarcze z możliwością wyjścia na zewnątrz. Dla gości może posłużyć ustawny apartament z trzecim z kolei wyjściem na taras. Strefa nocna zaplanowana na poddaszu mieści dwa komfortowe pokoje dla dzieci, łazienkę z wanną, prysznicem i dwoma umywalkami oraz sypialnię rodziców z prywatną garderobą. Dodatkowo w tej części domu znajduje się gabinet oraz pralnia. Projekt „Dom w arekach” dołącza do kategorii: projekty domów nowoczesnych, projekty domów z użytkowym poddaszem, projekty domów bez garażu.
