Projekt domu  Dom w arkadiach 6

Cena z kodem 3 860 zł (3 138,21 netto)
gotowy projekt Dom w arkadiach 6 widok 1
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, garderoby, kominek

  • Powierzchnia zabudowy 69,90 m²
  • Powierzchnia domu 94,77 m²
  • Min. wymiary działki 14,4 x 17,4 m
  • 12,9 x 17,4 m

STARA, NIŻSZA CENA z kodem rabatowym MIKOLAJ250
3 860 zł z VAT 23% (3 138,21 zł netto)
Kod ważny do 10.12.2024 r. godz. 08:00
2019 08 01 stopwatch 01
Jak skorzystać z kodu?
Cena regularna 4 110 zł
Najniższa cena z 30 dni przed obniżką 3 760 zł
NOWA CENA już od 10 grudnia 4 210 zł
Różnica między NOWĄ CENĄ a ceną z kodem: 350 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13

GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż z kodem rabatowym GARAZ50%
  • Gotowe projekty instalacji z kodem rabatowym
  • Kosztorys za 139 zł
  • Tablica Informacyjno - Budowlana 20 zł
  • Dziennik Budowy 20 zł
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są zgodne z aktualnie obowiązującymi Warunkami Technicznymi (WT 2021), co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak:
Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.

Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Dołącz do nas na facebooku
DOŁĄCZ DO GRUPY BUDUJĄCYCH
ARKADIE KTÓRE KOCHACIE
Projekt garażi z kodem
PROJEKT GARAŻU z KODEM: GARAZ50%
przy zakupie projektu domu

Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PARTER
48,77 (51,08)
1. Wiatrołap 2,47
2. Hol 1,99
3. Łazienka 4,79
4. Kuchnia 9,59
5. Salon + Jadalnia 20,70
6. Spiżarnia 2,36 (4,67)
7. Pokój 6,87
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PODDASZE
46,00 (51,09)
1. Schody 4,82
2. Hol 3,09
3. Pokój 9,27 (10,65)
4. Pokój 10,23 (11,50)
5. Pokój 9,84 (10,79)
6. Garderoba 2,76 (3,36)
7. Łazienka 5,99 (6,88)

Dane projektu Domu w arkadiach 6

Powierzchnie i wymiary

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 155 cm
dach: dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna CREATON, okno dachowe FAKRO
kocioł: gazowy

pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: grawitacyjna

Planujesz WENTYLACJĘ MECHANICZNĄ w swoim domu? Zamów dodatkowo projekt wentylacji mechanicznej z odzyskiem ciepła (rekuperacją), jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

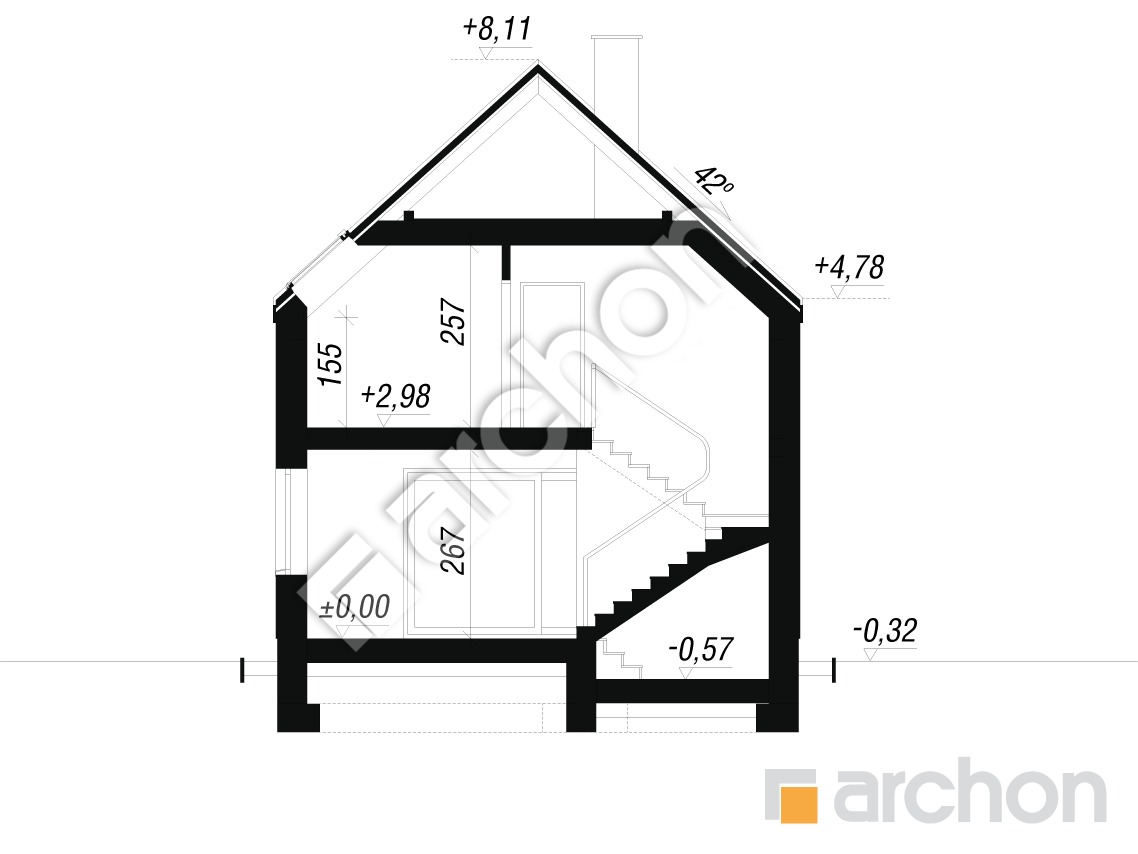

Przekrój

gotowy projekt Dom w arkadiach 6 przekroj budynku

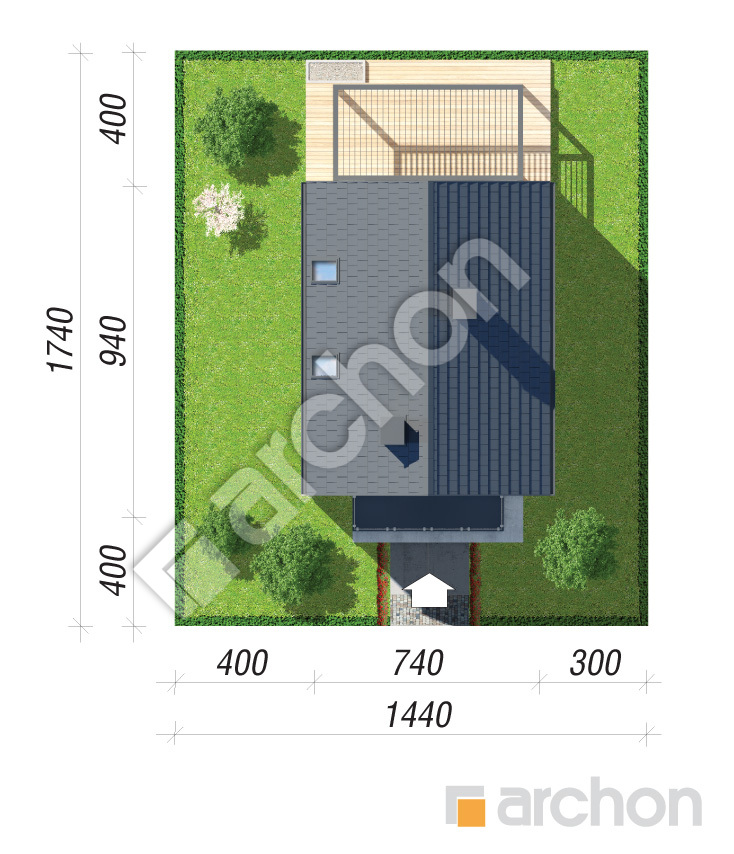

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

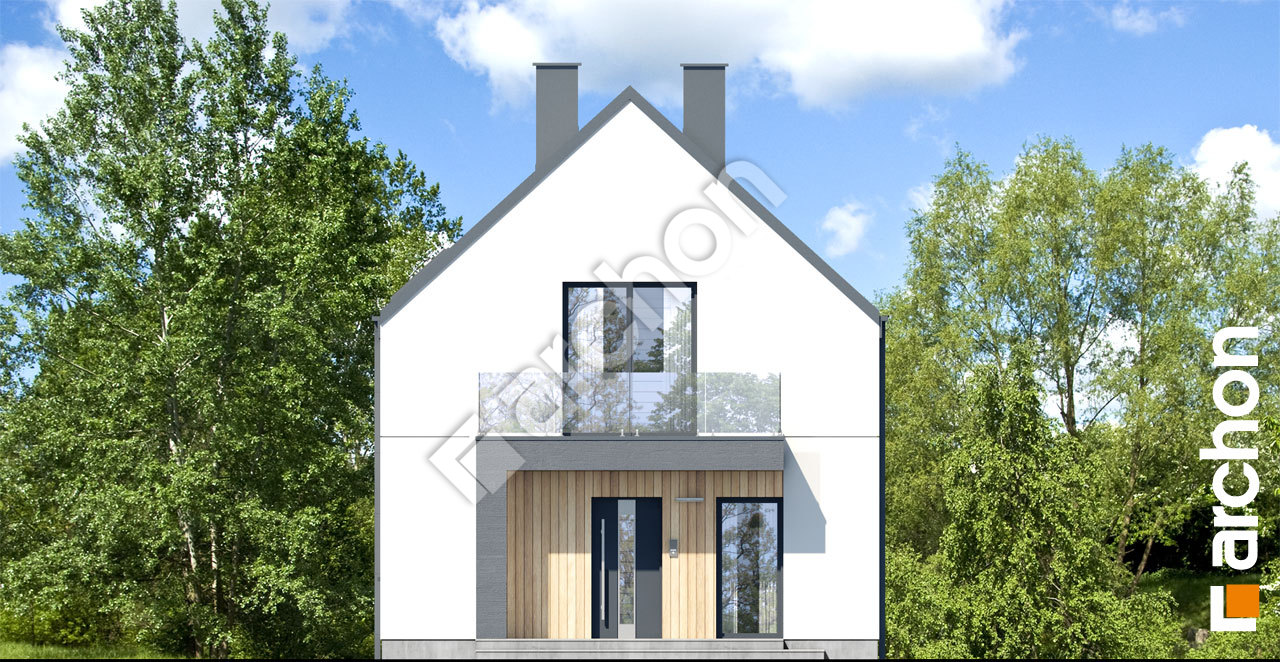

Pokaż lustrzane odbicie Elewacja frontowa projekt dom w arkadiach 6 f05e0ac5b035cbc476dec07701757dc4  264 Elewacja frontowa

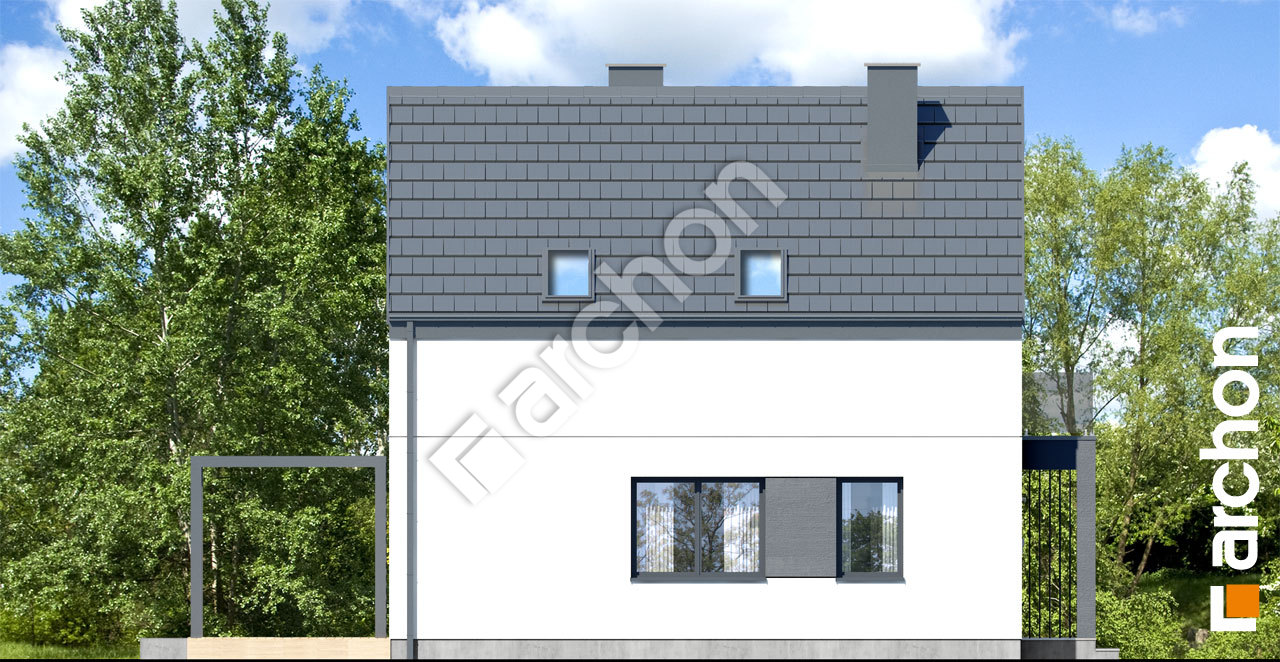

Elewacja boczna projekt dom w arkadiach 6 41e3faba69800ea3c22f0bdc2e4a940d  265 Elewacja boczna

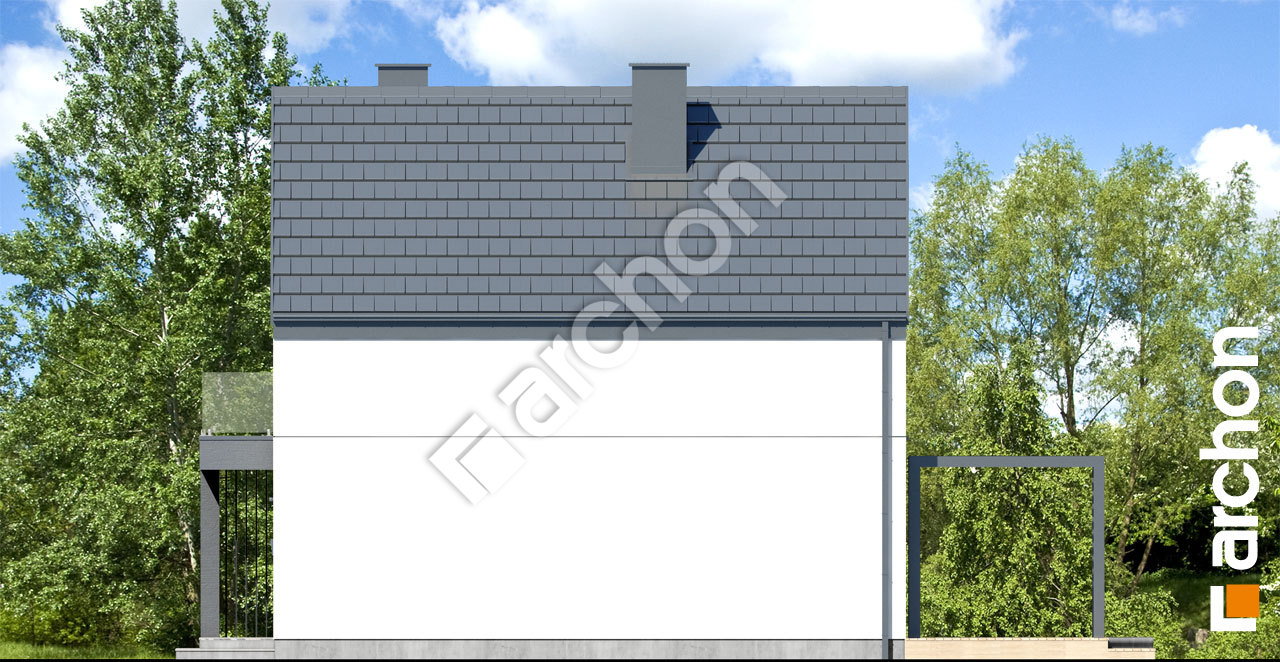

Elewacja boczna projekt dom w arkadiach 6 4e833973a88f5cbbb6be3483f6f6f792  266 Elewacja boczna

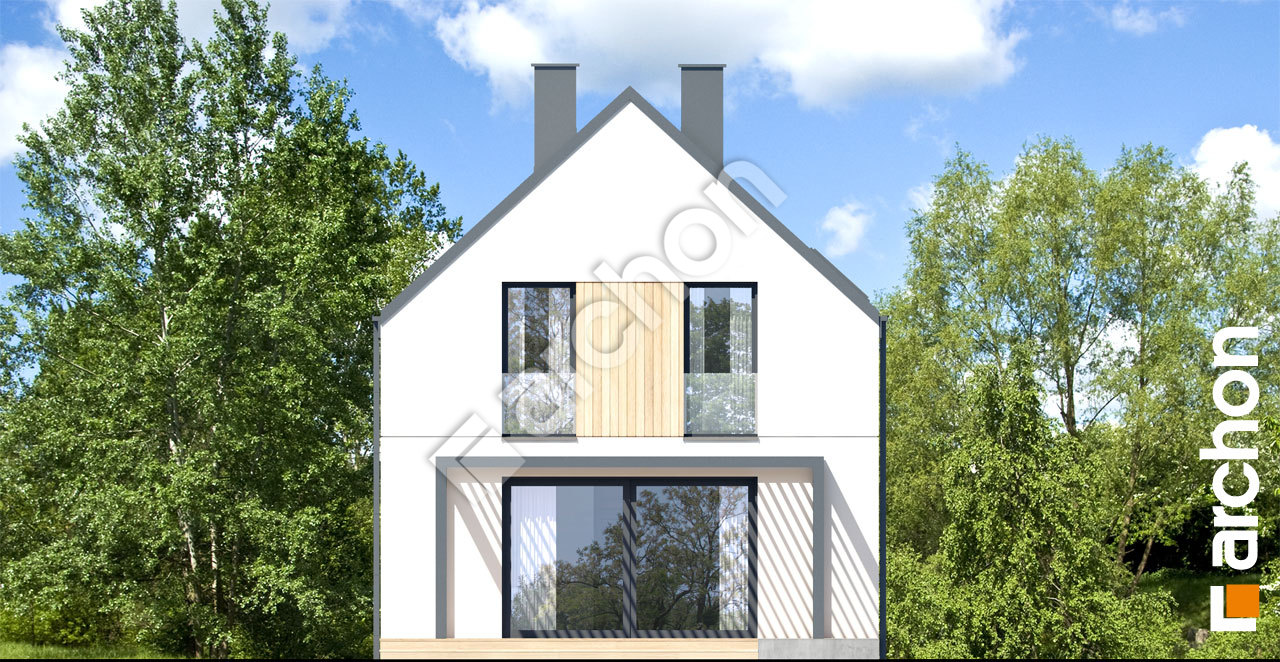

Elewacja ogrodowa projekt dom w arkadiach 6 9ae0aa0118456e39971086c2d7a01c0d  267 Elewacja ogrodowa

Prezentujemy interesujący projekt, który wzbogaca kolekcję domów do 70 m2 powierzchni zabudowy. To zaprojektowany na planie prostokąta mały, nowoczesny dom z poddaszem użytkowym o nowoczesnej bryle, przekrytej dwuspadowym dachem bezokapowym. Dzięki prostej konstrukcji inwestycję można zrealizować sprawnie i ekonomicznie. Efektownie prezentuje się elewacja wykończona jasnym tynkiem z grafitowymi akcentami i drewnianą, jasną okładziną, dobrze komponująca się z kolorem stolarki i dachówki. Dom zachwyca nie tylko atrakcyjnym wyglądem, ale także odpowiednio zaprojektowanym układem funkcjonalnym. Niewielkie wnętrze oferuje wygodną przestrzeń dla rodziny. Zaprojektowany na elewacji frontowej balkon tworzy osłonę nad wejściem, które przez wiatrołap z szafą ubraniową prowadzi do holu otwartej i dobrze doświetlonej strefy dziennej. Salon połączony z jadalnią oferuje miejsce na część wypoczynkową z kominkiem i narożną kanapą przed TV oraz na stół rodzinny. Szerokie przeszklenie otwiera pomieszczenie na ogród i taras, który osłonięty nowoczesną pergolą stanowi idealne miejsce na letnią jadalnię. Otwarta kuchnia z funkcjonalną zabudową, która dysponuje usytuowaną pod schodami spiżarnią z zamrażarką, oddzielona jest od jadalni półwyspem z barkiem śniadaniowym. Na parterze zaprojektowano też dostępny z holu niewielki pokój z miejscem na biurko, kanapę i szafę, który może pełnić funkcję gabinetu lub pokoju gościnnego. Na jego osi znajduje się łazienka z prysznicem. W strefie prywatnej na poddaszu zaprojektowano trzy pokoje oraz łazienkę z wanną i prysznicem, oraz z miejscem na pralkę z suszarką. Do frontowej ściany szczytowej przylega wygodna sypialnia rodziców z prywatną garderobą oraz z wyjściem na balkon. Dwa pokoje dzieci, usytuowane przy ścianie szczytowej od strony ogrodu, doświetlają nowoczesne portfenetry. To wygodne i ustawne pokoje, które oferują miejsce na biurka, łóżka i szafy. „Dom w arkadiach 6” to propozycja z kategorii: projekty domów do 70 m2 powierzchni zabudowy, projekty domów nowoczesnych, projekty domów z poddaszem użytkowym.
