Projekt domu Dom w arkadiach (R2)

4 550 zł
gotowy projekt Dom w arkadiach (R2) widok 1
gotowy projekt Dom w arkadiach (R2) widok 1
4 550 zł
Dostępność Dostępny od ręki!
Extra Dodatki GRATIS Zyskaj nawet 1700 zł!
Dom dwurodzinny (jednorodzinny dwulokalowy) z poddaszem użytkowym
10 pokoi, 2 kuchnie, 4 łazienki, kominek
Powierzchnia domu 180,38 m2
Min. wymiary działki 22,32 x 17,0 m
20,32 x 17,0 m
Likwidacja okien w ścianie bocznej oraz doprojektowanie okien połaciowych w pokojach na poddaszu.
Koszty budowy IV kwartał 2019
sprawdź ofertę kredytową
Zobacz co zawiera gotowy projekt domu
Co możesz zmienić w projekcie?

Kolory domu

PARTER 96,00 (101,52)
1. Wiatrołap 2,43
2. Korytarz 4,50 (7,26)
3. Łazienka 3,61
4. Salon + Jadalnia 21,34
5. Kuchnia 8,00
6. Gabinet 8,12
7. Wiatrołap 2,43
8. Korytarz 4,50 (7,26)
9. Łazienka 3,61
10. Salon + Jadalnia 21,34
11. Kuchnia 8,00
12. Gabinet 8,12
PODDASZE 84,38 (101,50)
1. Schody 3,90 (3,90)
2. Hol 4,10 (4,10)
3. Pokój 8,26 (10,30)
4. Pokój 10,80 (13,03)
5. Pokój 9,06 (11,14)
6. Łazienka 6,07 (8,28)
7. Schody 3,90 (3,90)
8. Hol 4,10 (4,10)
9. Pokój 8,26 (10,30)
10. Pokój 10,80 (13,03)
11. Pokój 9,06 (11,14)
12. Łazienka 6,07 (8,28)

Dane projektu Domu w arkadiach (R2)

Powierzchnie i wymiary

Powierzchnia netto domu 180,38 m2
Powierzchnia zabudowy 129,81 m2
Powierzchnia podłóg 203,02 m2
Powierzchnia całkowita 259,62 m2
Kubatura 815,66 m3
Wysokość budynku 7,9 m
Powierzchnia dachu 174,3 m2
Minimalne wymiary działki 22,32 x 17,0 m
Minimalne wymiary po adaptacji 20,32 x 17,0 m
(Likwidacja okien w ścianie bocznej oraz doprojektowanie okien połaciowych w pokojach na poddaszu.)

pozostałe parametry budynku w zakładce kosztorys

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: bloczek z betonu komórkowego YTONG 24 cm, styropian Termo Organika 15 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 132 cm
- dach: dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy
- ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PODDASZE: Łazienka (6), Łazienka (12)

Energooszczędność

EUco+w 24,66 [kWh/(m2*rok)]
EP (gaz) 55,48 [kWh/(m2*rok)]

Termoizolacyjność

Uściany zgodny z WT 2021 0,182 W/(m2*K)
Udachu zgodny z WT 2021 0,121 W/(m2*K)
Projekt zgodny z aktualnymi Warunkami Technicznymi. czytaj więcej

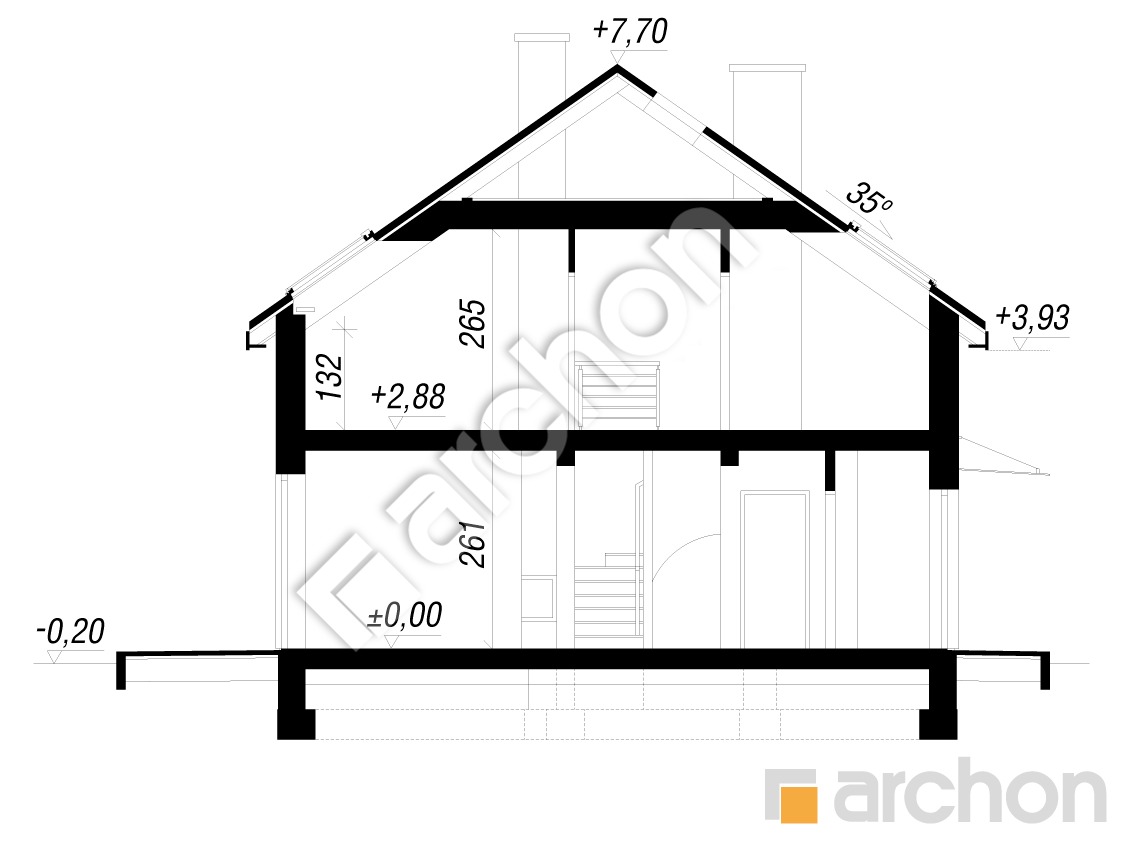

Przekrój

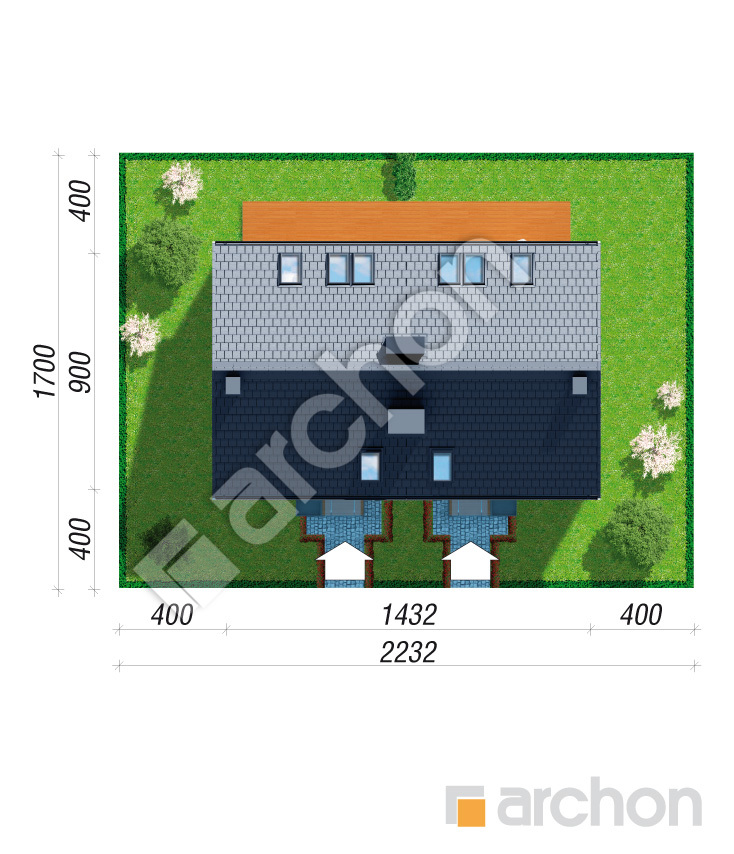

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

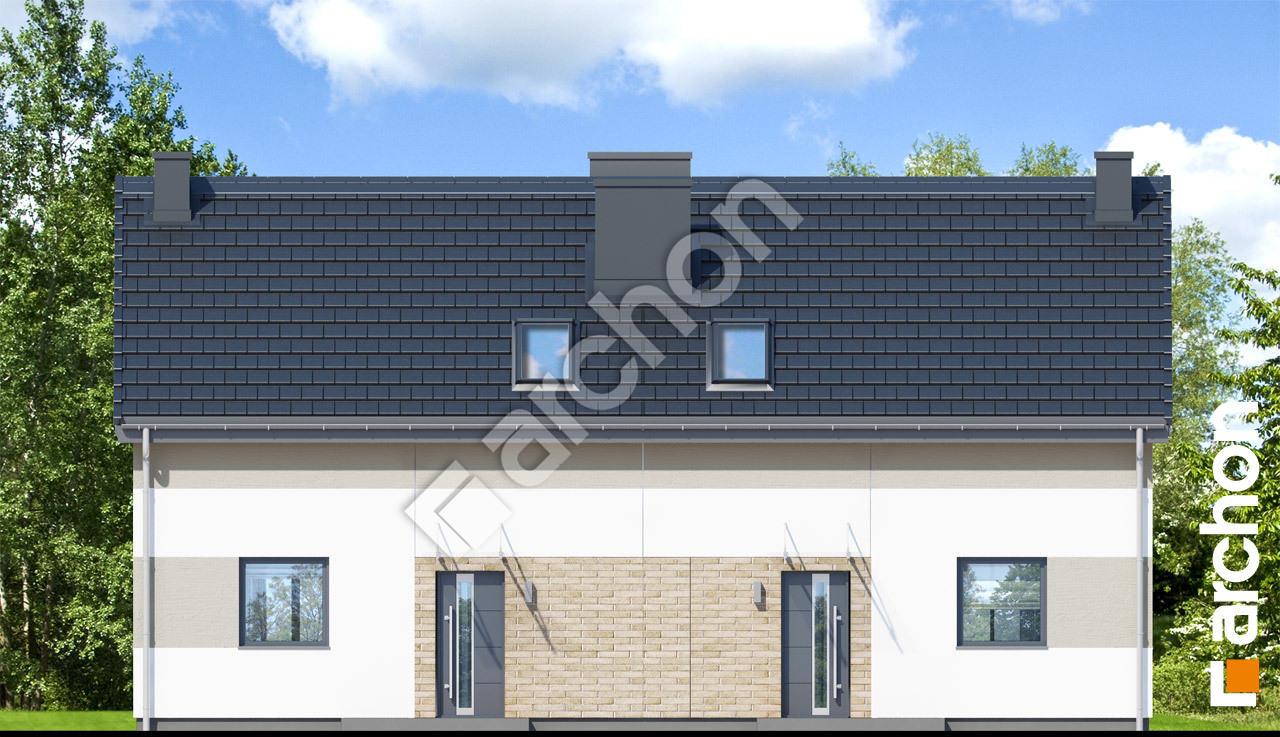

White Elewacja frontowa

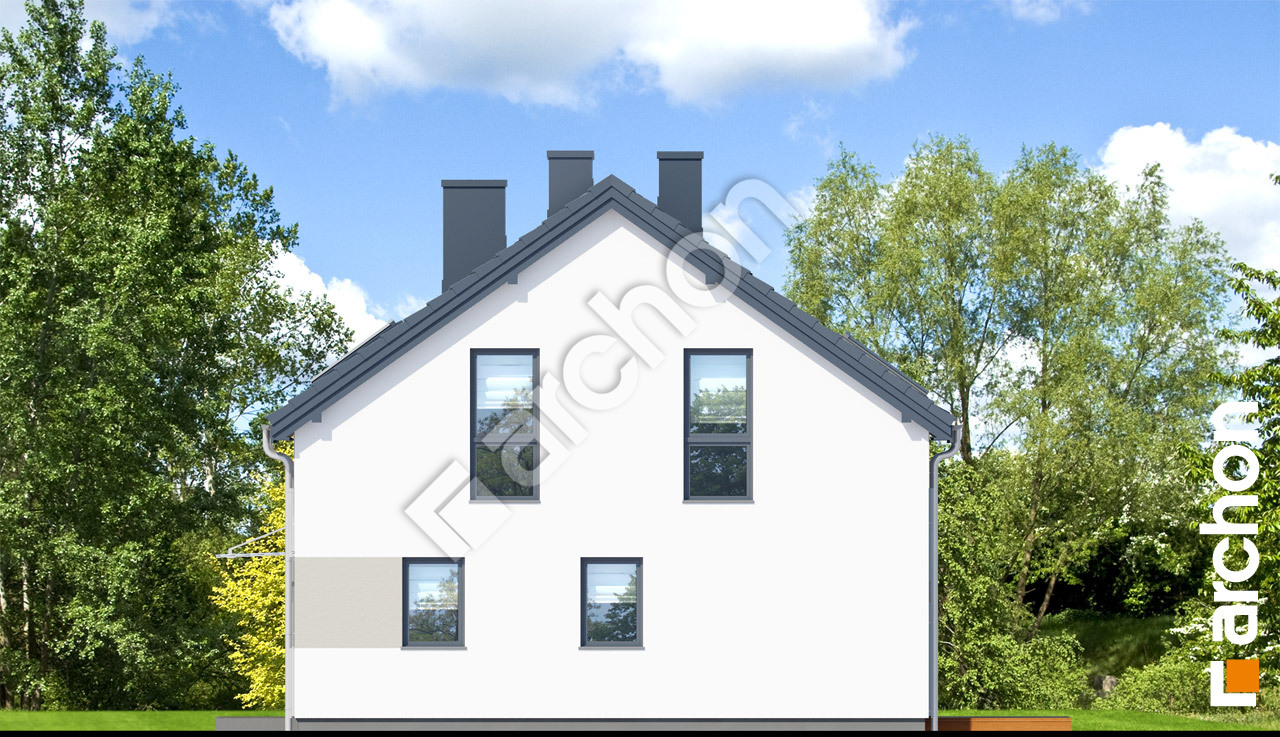

White Elewacja boczna
White Elewacja boczna

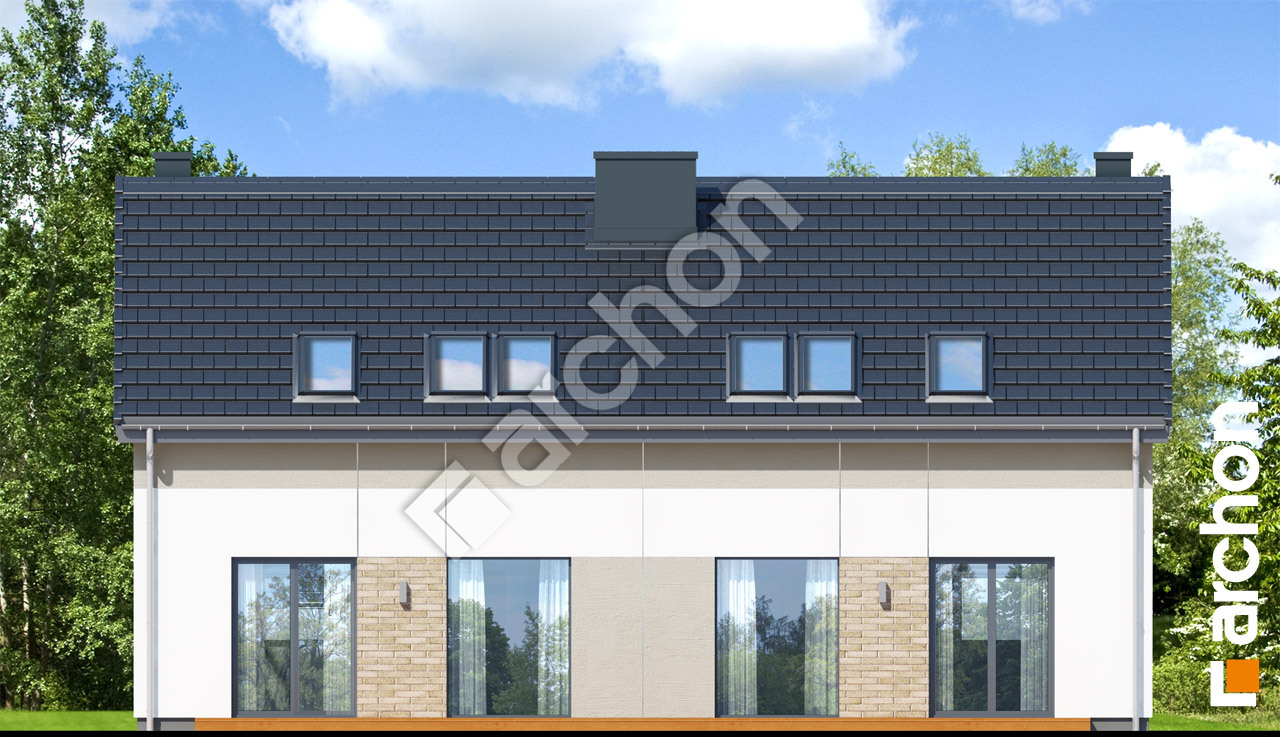

White Elewacja ogrodowa
