Projekt domu  Dom w aromach 3 (G2E)

Cena z kodem 5 550 zł (4 512,20 netto)
Dom jednorodzinny piętrowy
5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, 1 toaleta, 1 kotłownia, garderoby, antresola, kominek, garaż

  • Powierzchnia domu 214,32 m²
  • Powierzchnia garażu 35,26 m²
  • Powierzchnia kotłowni 3,89 m²
  • Min. wymiary działki 24,7 x 26,5 m
  • 23,7 x 26,5 m
  • Likwidacja drzwi do garażu.

STARA, NIŻSZA CENA z kodem rabatowym MIKOLAJ250
5 550 zł z VAT 23% (4 512,20 zł netto)
Kod ważny do 10.12.2024 r. godz. 08:00
2019 08 01 stopwatch 01
Jak skorzystać z kodu?
Cena regularna 5 800 zł
Najniższa cena z 30 dni przed obniżką 5 450 zł
NOWA CENA już od 10 grudnia 6 090 zł
Różnica między NOWĄ CENĄ a ceną z kodem: 540 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13

GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż z kodem rabatowym GARAZ50%
  • Gotowe projekty instalacji z kodem rabatowym
  • Kosztorys za 379 zł
  • Tablica Informacyjno - Budowlana 20 zł
  • Dziennik Budowy 20 zł
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są zgodne z aktualnie obowiązującymi Warunkami Technicznymi (WT 2021), co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak:
Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.

Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.

Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PARTER
171,10 (174,01)
1. Wiatrołap 6,01
2. Garderoba 5,19
3. Hol 13,51 (16,42)
4. Salon + Jadalnia 32,67
5. Kuchnia 16,22
6. Korytarz 5,23
7. Łazienka 8,03
8. Pokój 25,88
9. Garderoba 4,08
10. Spiżarnia 3,61
11. Toaleta 1,95
12. Sauna 9,57
13. Kotłownia 3,89
14. Garaż 35,26
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PIĘTRO
82,37
1. Schody 4,50
2. Hol 9,72
3. Gabinet 12,31
4. Łazienka 7,86
5. Antresola 18,22
6. Pokój 15,09
7. Pokój 14,67

Dane projektu Domu w aromach 3 (G2E)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja drzwi do garażu.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
dach: płaski, papa termozgrzewalna, okno dachowe FAKRO
brama garażowa: HÖRMANN
kocioł: gazowy

pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

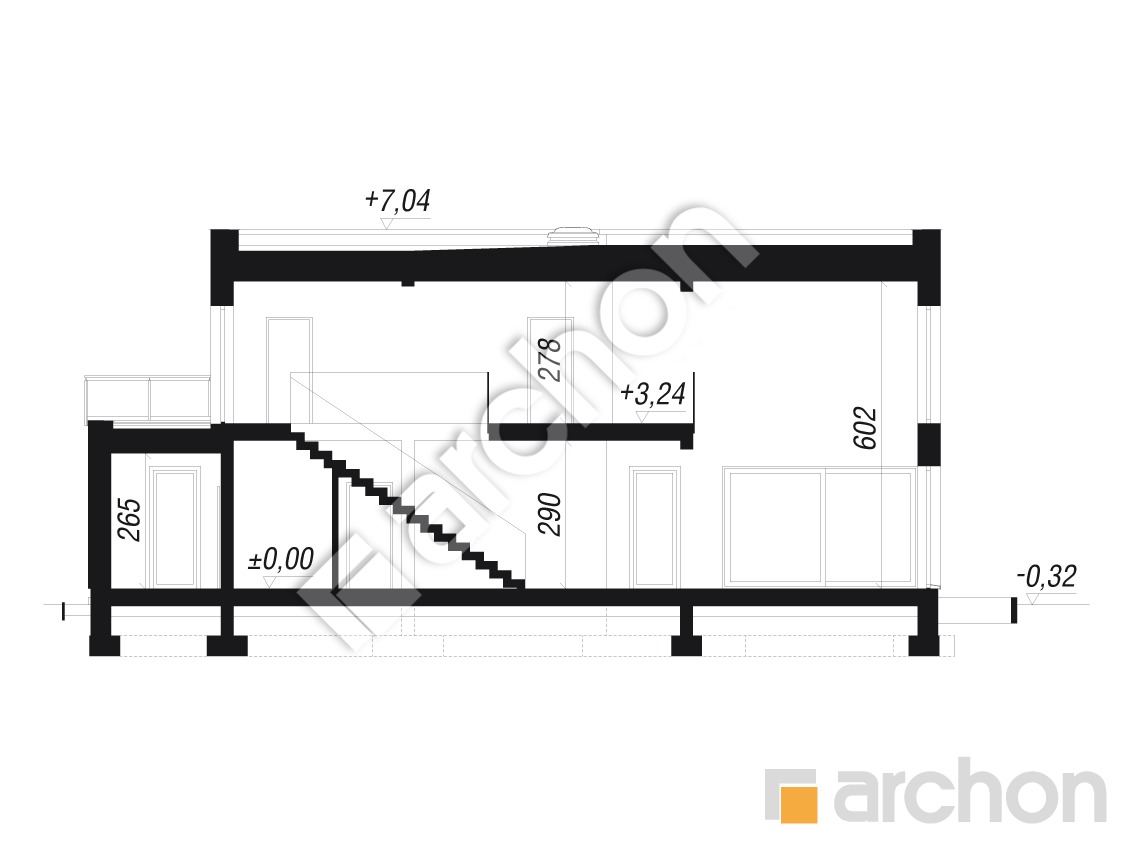

Przekrój

gotowy projekt Dom w aromach 3 (G2E) przekroj budynku

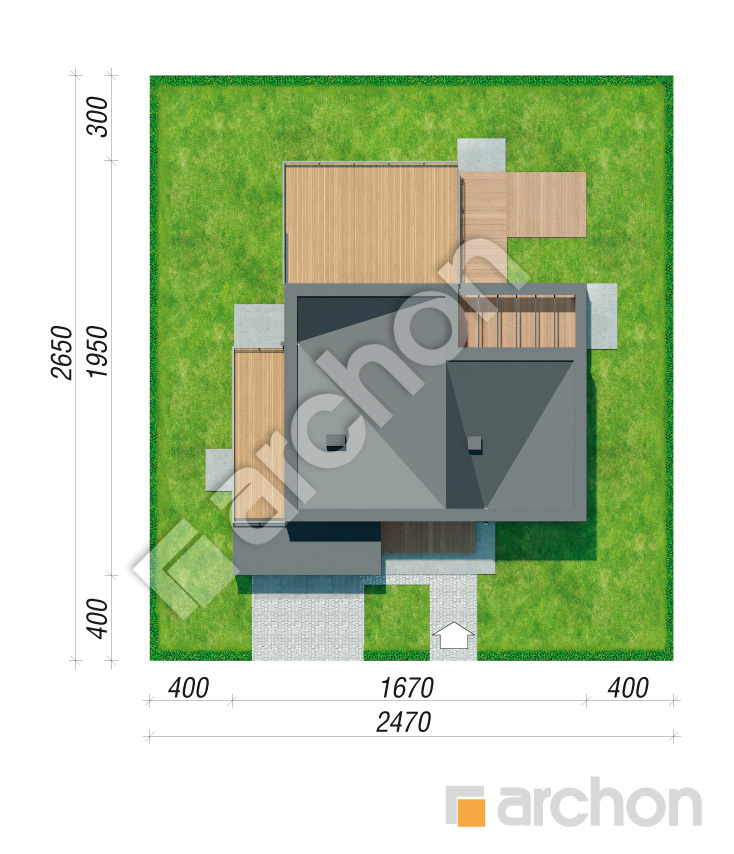

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

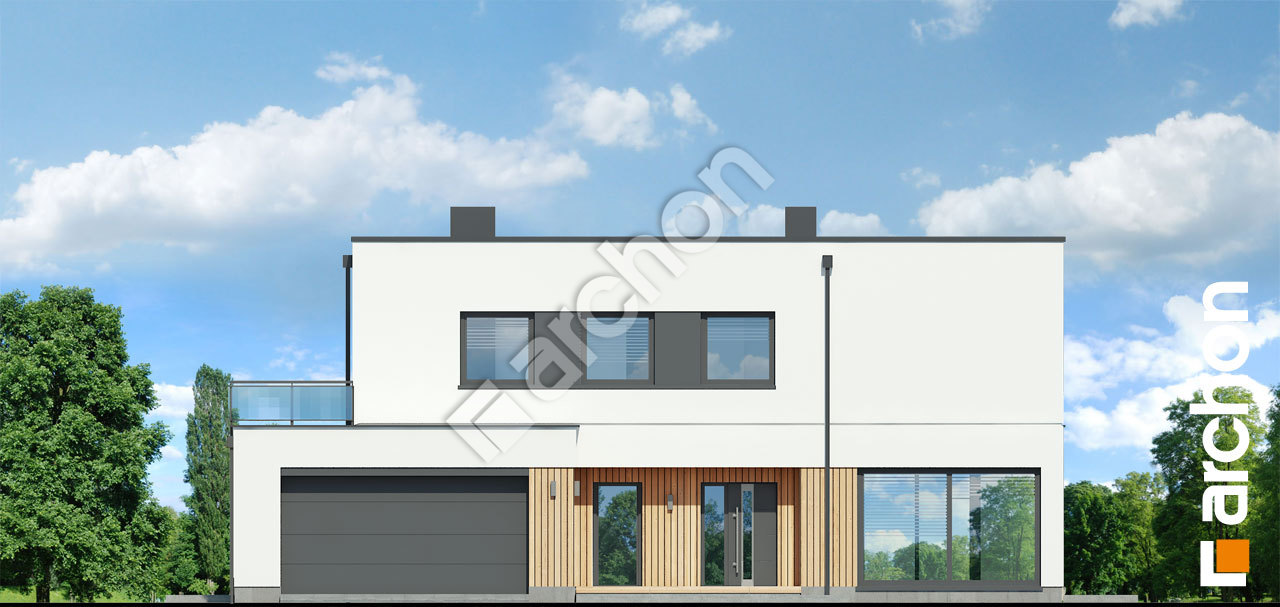

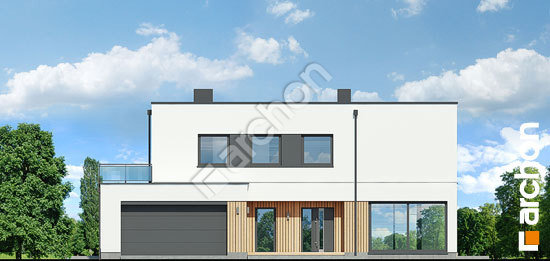

Pokaż lustrzane odbicie Elewacja frontowa projekt dom w aromach 3 g2e f471f21345547e8cb0aaf50492d99b90  264 Elewacja frontowa

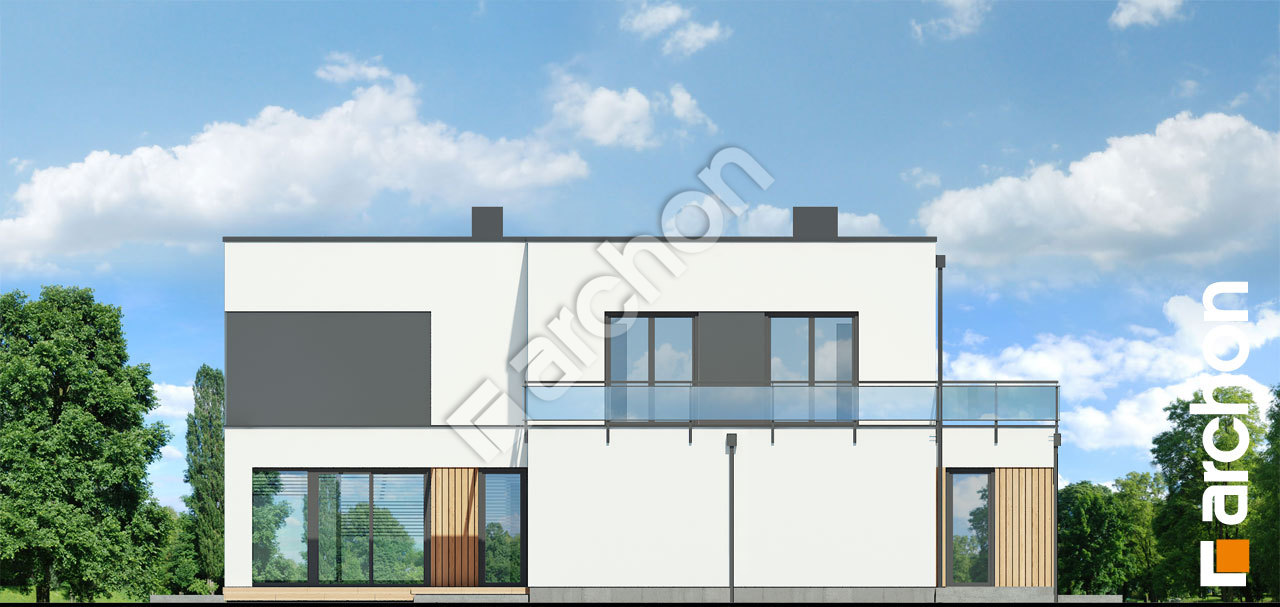

Elewacja boczna projekt dom w aromach 3 g2e 9830466632c3d91908eb4b59d078377c  265 Elewacja boczna

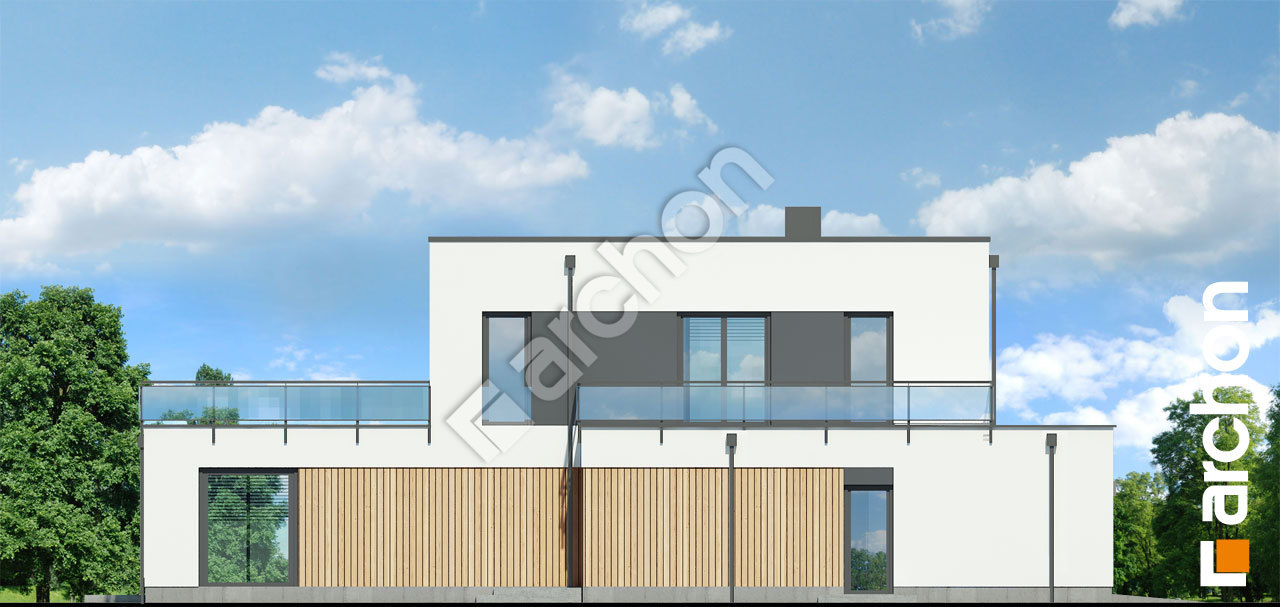

Elewacja boczna projekt dom w aromach 3 g2e caaf1923f86286e70d78fe826bae10d9  266 Elewacja boczna

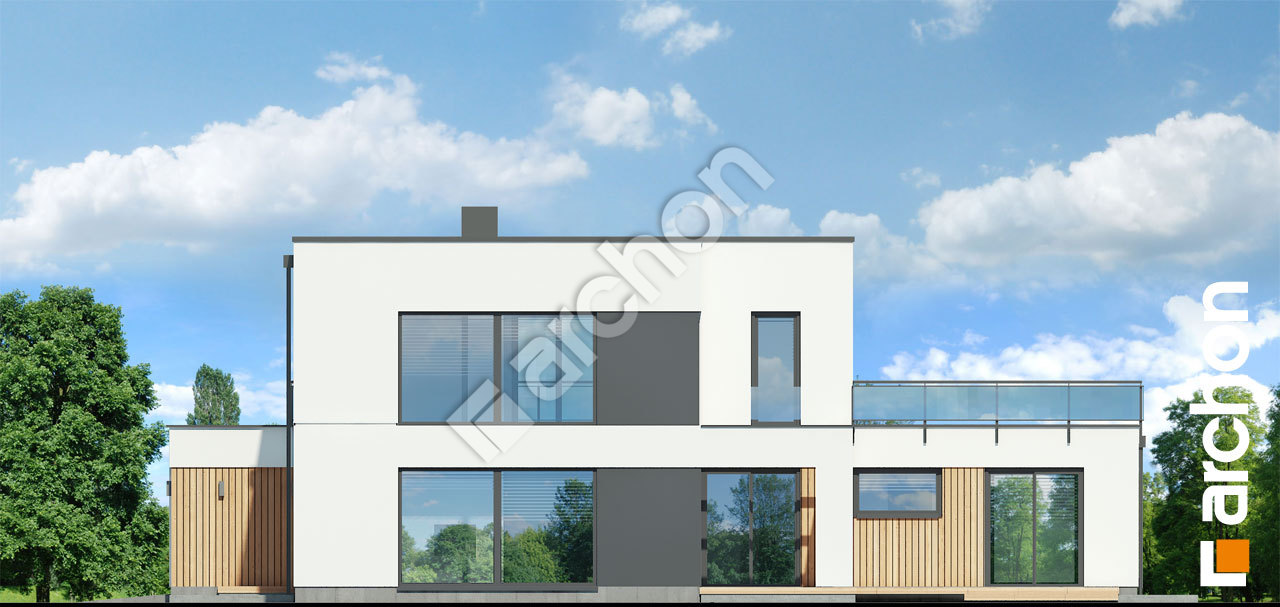

Elewacja ogrodowa projekt dom w aromach 3 g2e f05cf321d08184d8340bb9603723e409  267 Elewacja ogrodowa

Wspaniały projekt domu piętrowego z płaskim dachem i dwustanowiskowym garażem, posiadający w standardzie projekt wentylacji mechanicznej. Budynek zwraca uwagę efektowną formą bryły i wykończeniem, które idealnie wpisuje się w aktualne trendy. Kompozycja jasnego i grafitowego tynku znakomicie koresponduje z naturalnym drewnem, którym wyróżniono wybrane fragmenty elewacji. Duże przeszklenia dodają bryle lekkości i zapewniają efektowne otwarcie domu na widok zewnętrzny. Przewidziany w projekcie dwustanowiskowy garaż wysunięto przed główną linię elewacji frontowej, dzięki czemu strefa wejściowa zyskała zaciszny charakter. Wnętrze domu zachwyca pomysłowymi rozwiązaniami funkcjonalnymi. Wspaniały efekt wizualny zapewnia otwarcie stropu nad salonem i jadalnią, podkreślające nowoczesny charakter wnętrza i potęgujące wrażenie przestronności. Do rodzinnego wypoczynku w salonie, przy nastrojowym kominku, zaprasza okazała, narożna sofa. Wyjątkowo pięknie prezentuje się jadalnia, w której przy szerokim przeszkleniu przewidziano miejsce na duży stół, tworząc doskonałe warunki do organizowania przyjęć w większym gronie. Strefa dzienna płynnie łączy się z tarasem, nad którym pergola tworzy ażurową przesłonę. Duża kuchnia posiada nowoczesną wyspę, która pełni funkcję wygodnego blatu do przygotowywania potraw, a także barku śniadaniowego. W wysoką zabudowę można estetycznie wkomponować sprzęty AGD, a pobliska spiżarnia ułatwia przechowywanie zapasów spożywczych. Zaprojektowany w drugiej części parteru pokój to luksusowy apartament, posiadający komfortową, w pełni wyposażoną łazienkę oraz pojemną garderobę. Atrakcyjności dodaje mu bezpośrednie połączenie z tarasem. Na parterze zaprojektowano również toaletę oraz saunę z bezpośrednim wyjściem na zewnątrz. W pobliżu schodów ulokowano pralnię, a przez przyległą do wiatrołapu praktyczną garderobę przewidziano możliwość szybkiego przejścia z części mieszkalnej do dwustanowiskowego garażu. Na piętrze do dyspozycji mieszkańców znajdują się dwie sypialnie z dostępem do tarasu, a po przeciwnej stronie schodów zaprojektowano zaciszny gabinet z wyjściem na balkon. Układ funkcjonalny piętra uzupełnia łazienka oraz antresola, na której można zaaranżować kącik wypoczynkowy, a także urządzić domową strefę fitness. „Dom w aromach 3 (G2E)” to wyjątkowa propozycja z kolekcji: gotowe projekty domów, projekty domów piętrowych, projekty domów nowoczesnych, projekty domów z antresolą, projekty domów z garażem dwustanowiskowym, projekty domów z wentylacją mechaniczną.
