Pow. domu 138,69 m²
Pow. garażu 24,52 m²
Pow. kotłowni 4,68 m²
pokoje 6
łazienki i WC 2

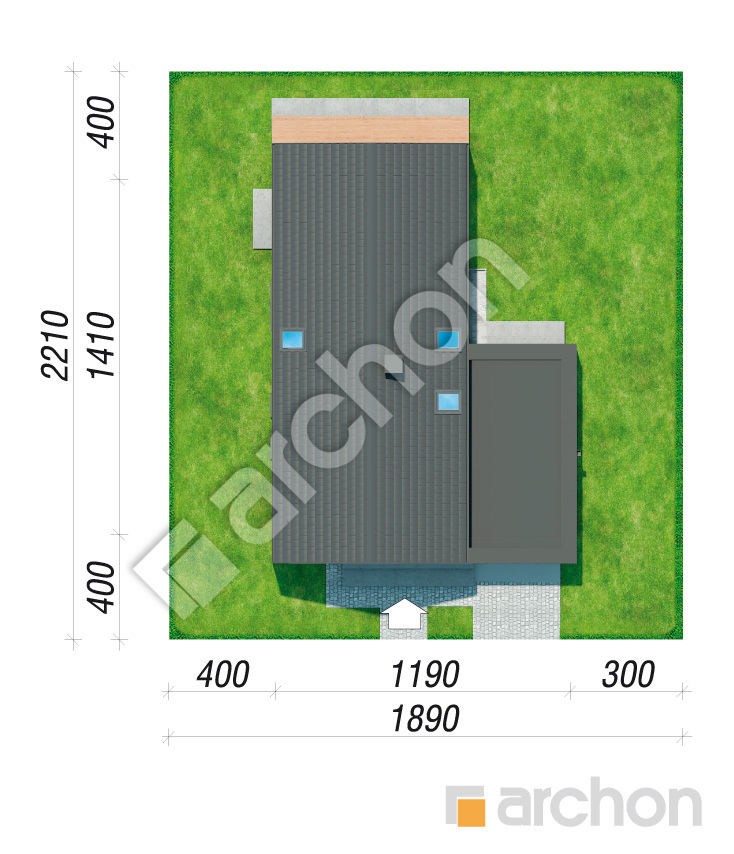

Min. wym. działki 18,9 x 22,1 m
Likwidacja okien na elewacjach bocznych.
17,9 x 22,1 m
Pow. domu 138,69 m²
Pow. garażu 24,52 m²
Pow. kotłowni 4,68 m²
pokoje 6
łazienki i WC 2
Min. wym. działki 18,9 x 22,1 m
Likwidacja okien na elewacjach bocznych.
17,9 x 22,1 m
Dom w asarinach 3 (GE) OZE
138,69 m² 24,52 m² 4,68 m²

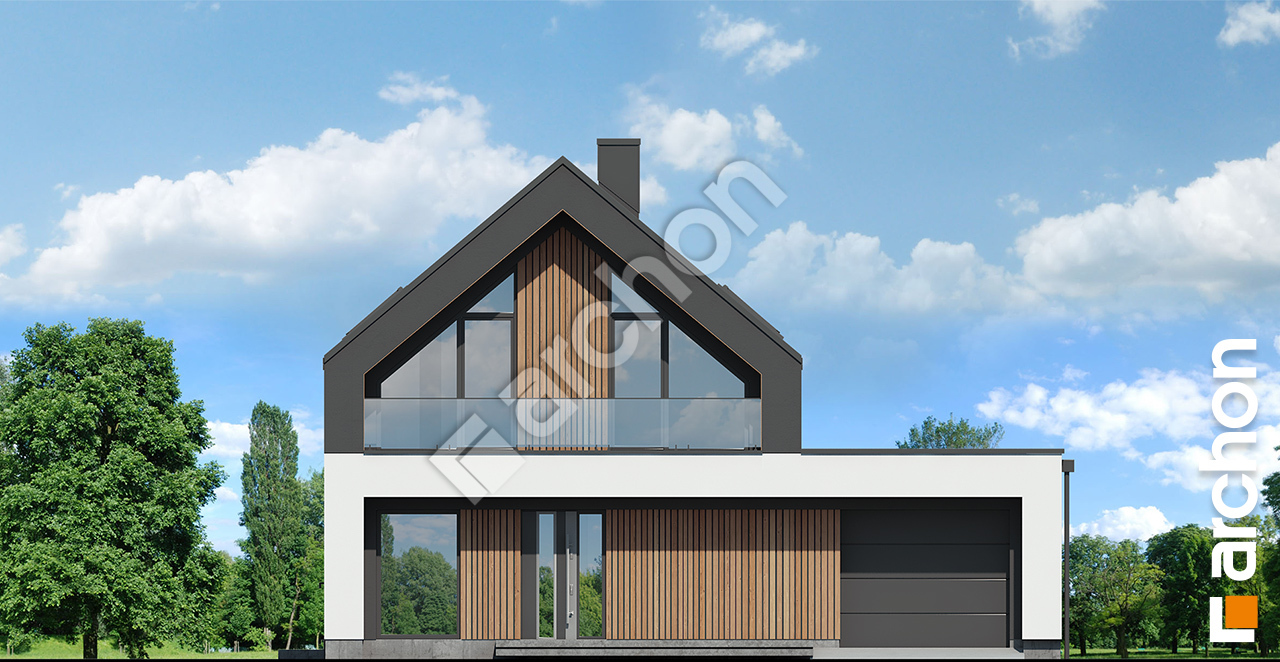

gotowy projekt Dom w asarinach 3 (GE) OZE widok 1
Dom jednorodzinny z poddaszem użytkowym
6 pokoi, kuchnia, 2 łazienki, spiżarka, kotłownia, pralnia, garderoba, kominek, garaż

5 700 zł z VAT 23% (4 634,15 zł netto)
  ZAMÓW PROJEKT
Projekt dostępny od ręki


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

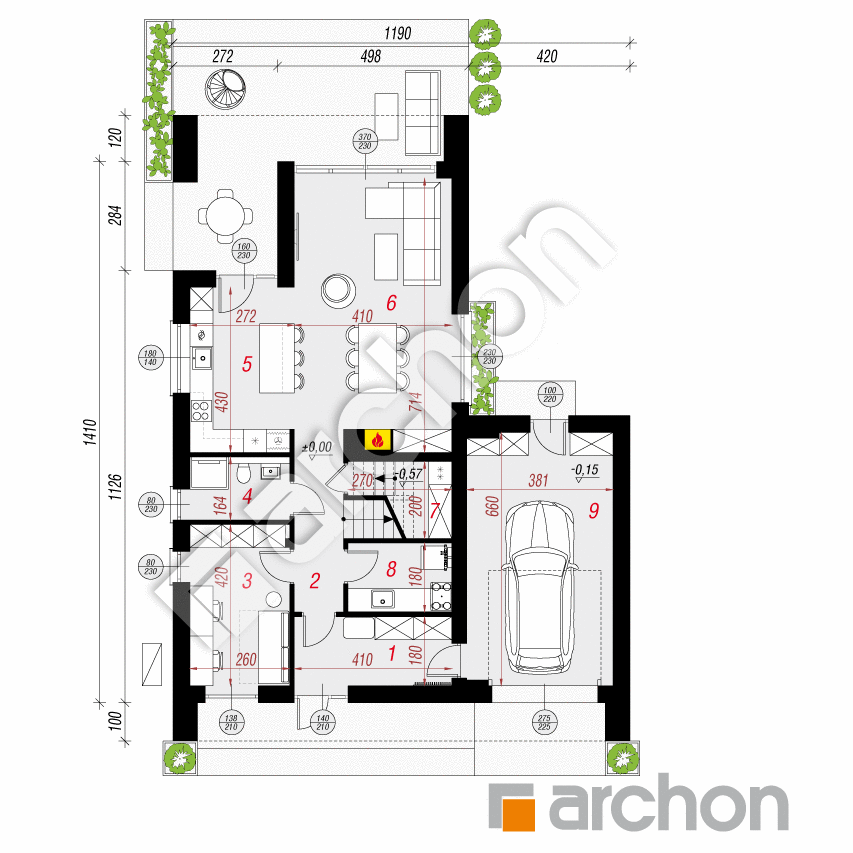

PARTER
98,63 (101,40)
1. Wiatrołap 7,15
2. Korytarz 5,90
3. Pokój 10,62
4. Łazienka 4,10
5. Kuchnia 11,42
6. Salon + Jadalnia 27,95
7. Spiżarnia 2,29 (5,06)
8. Kotłownia 4,68
9. Garaż 24,52
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

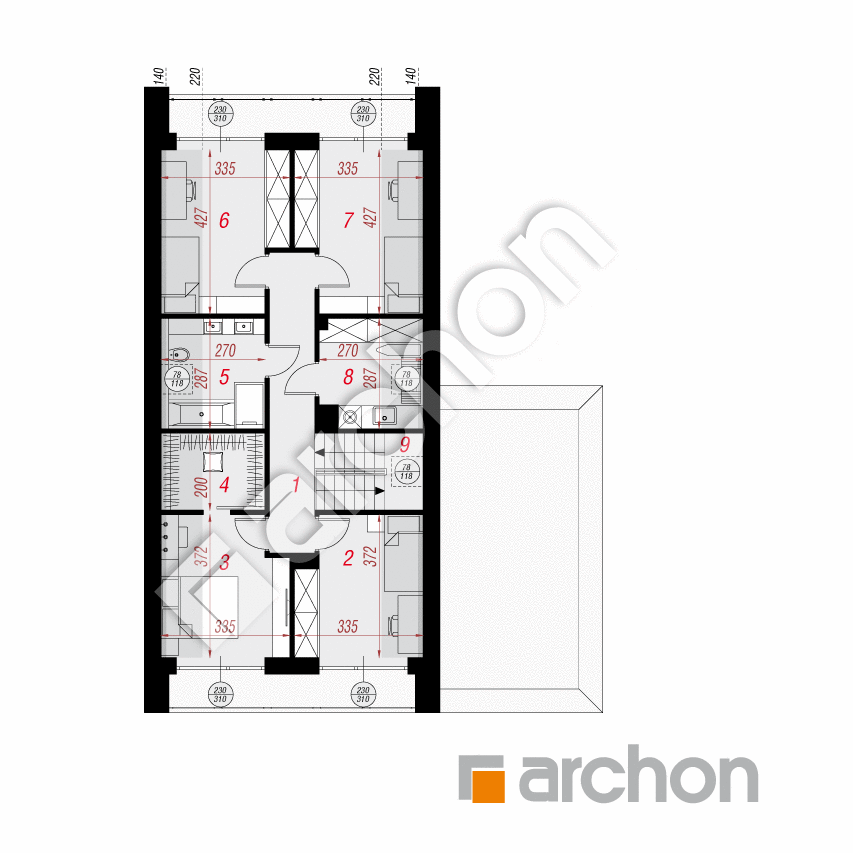

PODDASZE
69,26 (82,78)
1. Korytarz 8,92
2. Pokój 9,15 (11,27)
3. Pokój 9,33 (11,45)
4. Garderoba 4,08 (5,21)
5. Łazienka 5,89 (7,53)
6. Pokój 10,44 (12,88)
7. Pokój 10,44 (12,88)
8. Pralnia 5,52 (7,15)
9. Schody 5,49 (5,49)

Dane projektu Domu w asarinach 3 (GE) OZE

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja okien na elewacjach bocznych.
Likwidacja okien na elewacjach bocznych.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 130 cm
dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna CREATON, okno dachowe VELUX
brama garażowa: HÖRMANN
pompa ciepłaPOMPA CIEPŁA
kocioł: pompa ciepła
Dodatkowo do projektu dołączamy GRATIS projekt instalacji fotowoltaicznej jako alternatywne opracowanie!
ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

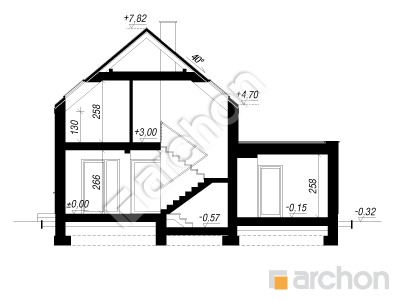

Przekrój

gotowy projekt Dom w asarinach 3 (GE) OZE przekroj budynku

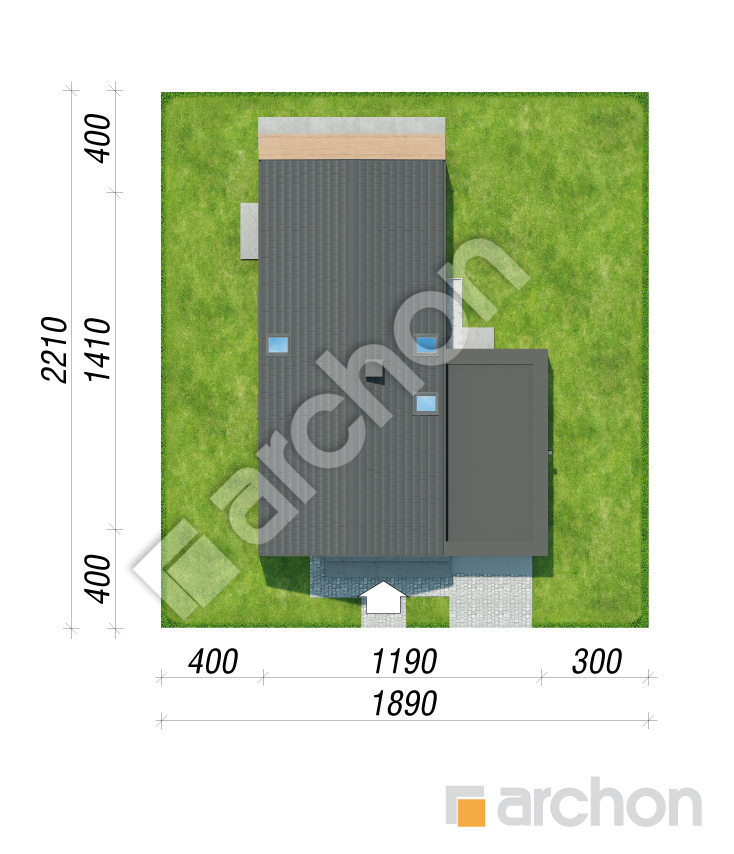

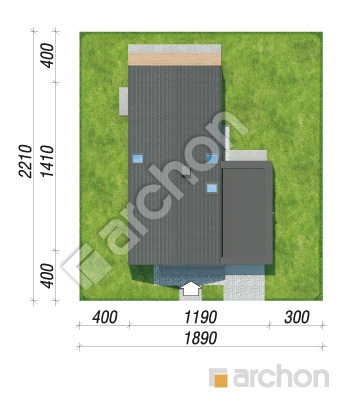

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

Dom w asarinach 3 (GE) OZE to nowoczesny projekt domu jednorodzinnego, który idealnie łączy funkcjonalność z estetyką. Dzięki zastosowaniu poddasza użytkowego, dom oferuje przestronność i optymalne wykorzystanie powierzchni. Projekt domu wyróżnia się eleganckim, dwuspadowym dachem bez okapów, nadając budynkowi nowoczesny charakter. Garaż jednostanowiskowy umieszczony z boku domu stanowi wygodne rozwiązanie dla właścicieli, którzy cenią sobie przestrzeń i estetykę. Wnętrze domu zaprojektowane jest z myślą o komforcie mieszkańców, oferując aż 6 pokoi, w tym dodatkowy pokój na parterze, który może pełnić funkcję gabinetu lub pokoju gościnnego. Kuchnia z wyspą to nowoczesne rozwiązanie, które uzupełnia spiżarnia umiejscowiona sprytnie pod schodami, zapewniając dodatkowe miejsce na przechowywanie. Przestronny taras w podcieniu umożliwia komfortowy odpoczynek na świeżym powietrzu niezależnie od warunków pogodowych. Projekt domu obejmuje 2 łazienki oraz pralnię, co zapewnia wygodę dla dużej rodziny. Wykorzystanie nowoczesnych technologii, takich jak pompa ciepła i rekuperacja, gwarantuje energooszczędność i komfort cieplny przez cały rok. Dodatkowo, dom wyposażony jest w kominek, który wprowadza ciepłą i przytulną atmosferę w chłodniejsze dni. Ten projekt domu to doskonały wybór dla osób, które szukają nowoczesnych i funkcjonalnych rozwiązań w budownictwie jednorodzinnym, przy jednoczesnym zachowaniu estetyki i nowoczesnego designu.
