gotowy projekt Dom w aurorach 20 (GE) OZE widok 1
Pow. domu 140,08 m²
Pow. garażu 19,69 m²
Pow. kotłowni 7,83 m²
pokoje 4
łazienki i WC 2
Min. wym. działki 20,9 x 17,7 m
Pow. domu 140,08 m²
Pow. garażu 19,69 m²
Pow. kotłowni 7,83 m²
pokoje 4
łazienki i WC 2
Min. wym. działki 20,9 x 17,7 m
Dom w aurorach 20 (GE) OZE
140,08 m² 19,69 m² 7,83 m²
gotowy projekt Dom w aurorach 20 (GE) OZE widok 1
Dom jednorodzinny z poddaszem użytkowym
4 pokoje, kuchnia, 2 łazienki, spiżarka, kotłownia, garderoba, pomieszczenie gospodarcze, garaż

Cena z kodem rabatowym ONLINE200 Jak skorzystać z kodu?
5 500 zł z VAT 23% (4 471,54 zł netto)
na zamówienia przez www.archon.pl
Cena regularna 5 700 zł
Najniższa cena z 30 dni przed obniżką 5 450 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki



Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PARTER
85,61 (88,11)
1. Wiatrołap 6,66 (7,22)
2. Hol 3,47 (5,41)
3. Łazienka 3,08
4. Spiżarnia 2,07
5. Kuchnia 11,03
6. Salon + Jadalnia 31,78
7. Kotłownia 7,83
8. Garaż 19,69
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

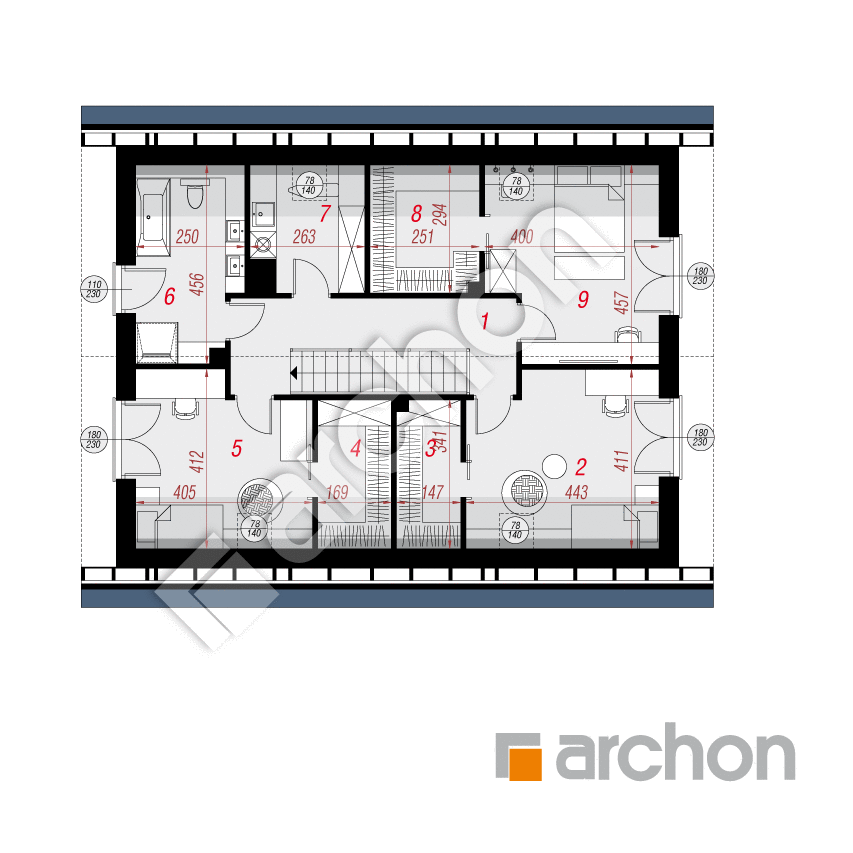

PODDASZE
81,99 (97,64)
1. Hol i schody 14,46
2. Pokój 13,97 (16,97)
3. Garderoba 3,78 (4,76)
4. Garderoba 4,43 (5,56)
5. Pokój 12,21 (14,94)
6. Łazienka 8,58 (10,26)
7. Pom. gospodarcze 5,28 (7,04)
8. Garderoba 5,42 (7,10)
9. Pokój 13,86 (16,55)

Dane projektu Domu w aurorach 20 (GE) OZE

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 121 cm
dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna CREATON, okno dachowe FAKRO
brama garażowa: HÖRMANN
pompa ciepłaPOMPA CIEPŁA
kocioł: pompa ciepła
Dodatkowo do projektu dołączamy GRATIS projekt instalacji fotowoltaicznej jako alternatywne opracowanie!
ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

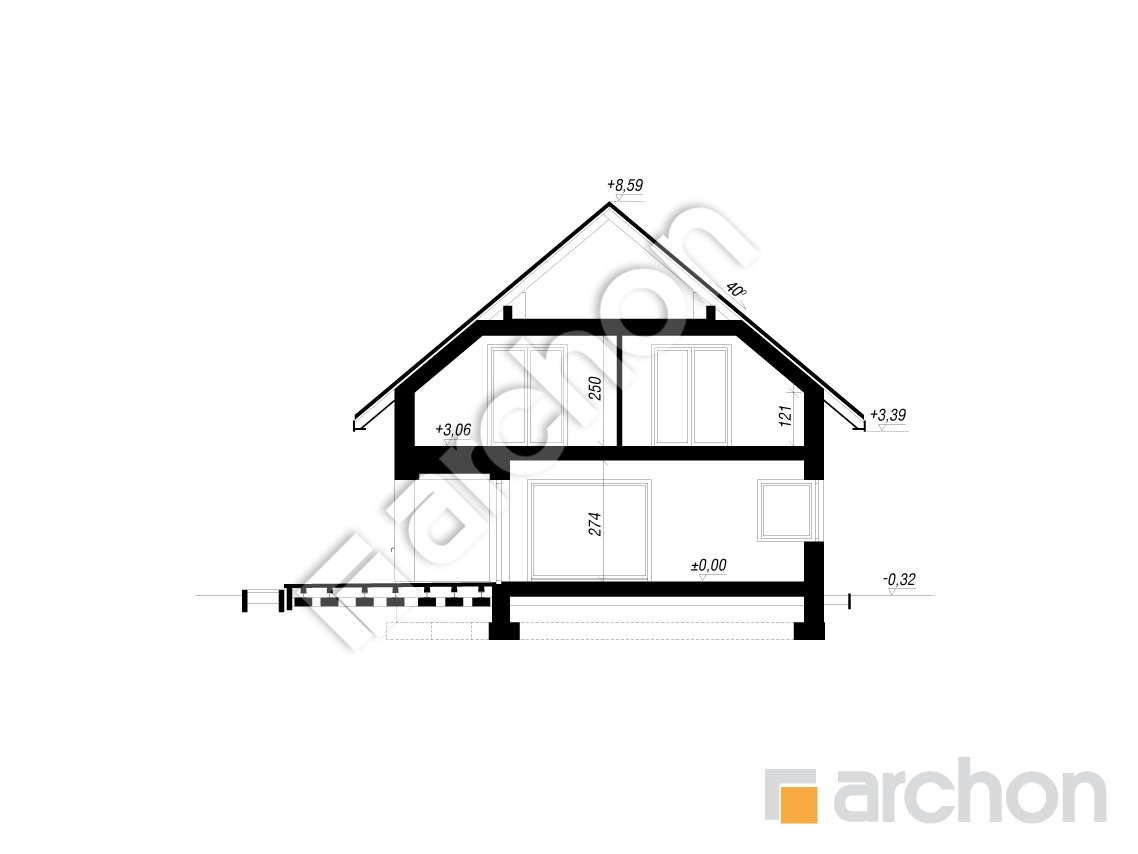

Przekrój

gotowy projekt Dom w aurorach 20 (GE) OZE przekroj budynku

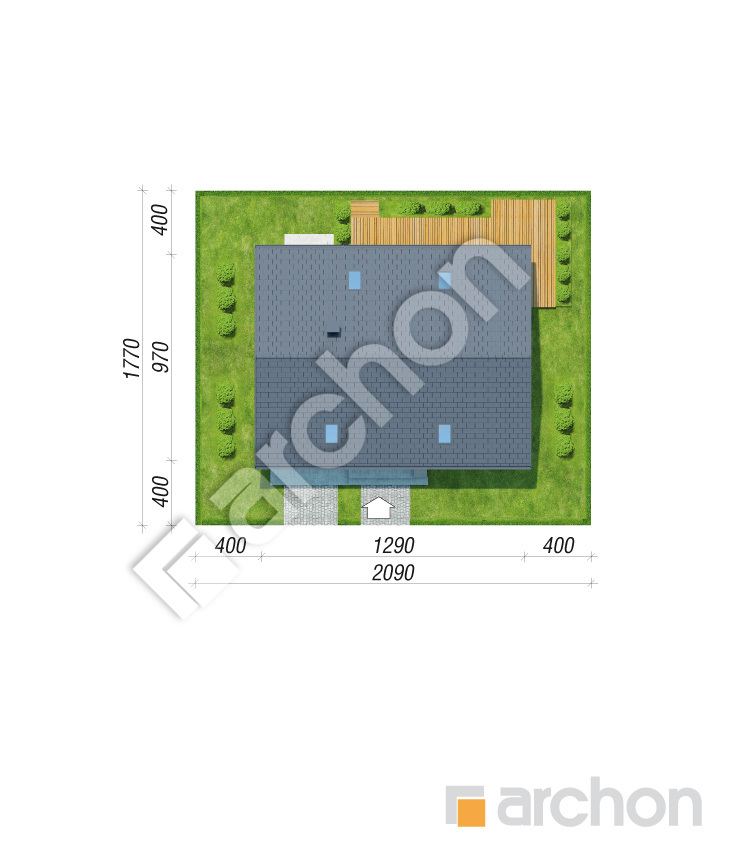

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

Komfortowy dom o prostej bryle z dwuspadowym dachem, będący kolejną propozycją z rodziny projektów „Domy w aurorach”. W tej wersji został wyposażony w projekt wentylacji mechanicznej oraz projekt ogrzewania zasilanego z pompy ciepła. Strefę wejściową oraz wjazd do garażu zaakcentowano ciemniejszym tynkiem oraz drewnianą okładziną, w podobny sposób wyróżniono strefę tarasową. Została ona częściowo zaprojektowana w podcieniu, który oferuje zaciszną przestrzeń na kącik kawowy lub zewnętrzną jadalnię. Walory estetyczne strefy dziennej domu podnoszą liczne przeszklenia, wśród nich przesuwne otwarcie w jadalni. Duża, narożna sofa oraz fotele oferują całej rodzinie komfortowy relaks w salonie. Wygodną pracę w kuchni gwarantuje odpowiedni układ poszczególnych funkcji oraz duża ilość naturalnego światła, które swobodnie wprowadza narożne okno. Przyległa spiżarka mieści dodatkowe szafki do przechowywania i zamrażarkę. Na parterze zaprojektowano naturalnie doświetloną łazienkę, przez wiatrołap zapewniono przejście do garażu i dalej kotłowni, która posiada niezależne wejście od strony ogrodu. Prowadzące na poddasze jednobiegowe schody to prawdziwa ozdoba wnętrza „Domu w aurorach 20 (GE) OZE”. Strefa nocna oferuje maksimum komfortu, a mieszkańcy mają tutaj do dyspozycji trzy przestronne sypialnie, każda z prywatną garderobą, ponadto dużą łazienkę z portfenetrem oraz pralnię, w której można także zorganizować wygodne stanowisko do prasowania. „Dom w aurorach 20 (GE) OZE” to znakomita propozycja dla osób poszukujących komfortu i nowoczesnych rozwiązań proekologicznych. Projekt wzbogaca kolekcje: projekty domów z poddaszem użytkowym, projekty domów z wentylacją mechaniczną, projekty domów z garażem jednostanowiskowym.
