Projekt domu Dom w awokado 2 (P)

4 460 zł  4 060 zł
(3 300,81 zł netto)
gotowy projekt Dom w awokado 2 (P) widok 1
Dom jednorodzinny z poddaszem użytkowym
6 pokoi, 1 kuchnia, 2 łazienki, spiżarka, kotłownia, pralnia, garderoby, kominek, piwnica

  • Powierzchnia domu 145,22 m²
  • Powierzchnia piwnic 82,11 m²
  • Min. wymiary działki 20,82 x 17,62 m
  • 19,82 x 15,62 m
  • Likwidacja okien w ścianie bocznej i tylnej, likwidacja wykusza.
  • 19,82 x 14,12 m
  • Likwidacja okien w ścianie bocznej i tylnej, likwidacja wykusza, zmniejszenie okapów.

Do końca promocji:
2019 08 01 stopwatch 01
4 460 zł
4 060 zł (3 300,81 zł netto)
  ZAMÓW PROJEKT
aktualny kosztorys budowlany  450,00 zł 99 zł
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Poradnik Inwestora
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 99 zł
  • Gotowe projekty instalacji 100 zł taniej
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wszystkie projekty domów ARCHON+ są zgodne z WT 2021, co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak: projekt pompy ciepła, projekt fotowoltaiki czy projekt instalacji solarnej. Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Do każdego projektu oferujemy możliwość zamówienia dodatkowych instalacji:

PIWNICA
82,11 (86,03)
1. Schody 5,00
2. Korytarz 7,25
3. Schowek 0,96 (4,88)
4. Pralnia 12,38
5. Kotłownia 8,27
6. Pom. rekreacyjne 41,69
7. Spiżarnia 6,56
PARTER
75,98
1. Wiatrołap 4,85
2. Korytarz 9,18
3. Kuchnia 8,65
4. Salon + Jadalnia 28,75
5. Gabinet 12,70
6. Łazienka 4,83
7. Garderoba 7,02
PODDASZE
69,24 (84,61)
1. Schody 5,43 (5,43)
2. Korytarz 6,48 (6,48)
3. Łazienka 5,67 (8,07)
4. Pokój 13,74 (17,30)
5. Pokój 18,06 (20,67)
6. Pokój 12,22 (16,99)
7. Garderoba 7,64 (9,67)

Dane projektu Domu w awokado 2 (P)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 100 cm
dach: dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna, okno dachowe VELUX
kocioł: na paliwo stałe + alternatywnie gazowy
(W dokumentacji zaprojektowano kocioł na paliwo stałe. Dodatkowo do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.)
ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Kuchnia (3), Łazienka (6); PODDASZE: Łazienka (3)
wentylacja: grawitacyjna
(W dokumentacji zaprojektowano wentylację grawitacyjną. Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. więcej >>)

Energooszczędność

WT 2021 Projekt zgodny z WT 2021 więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

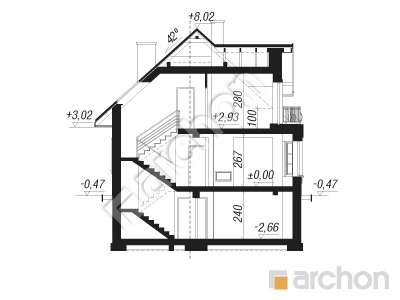

Przekrój

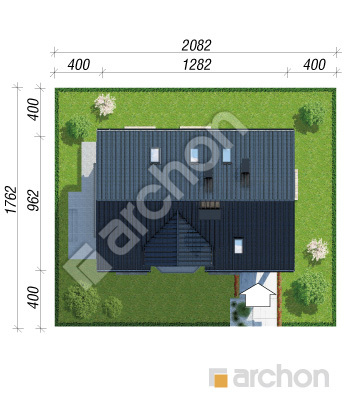

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

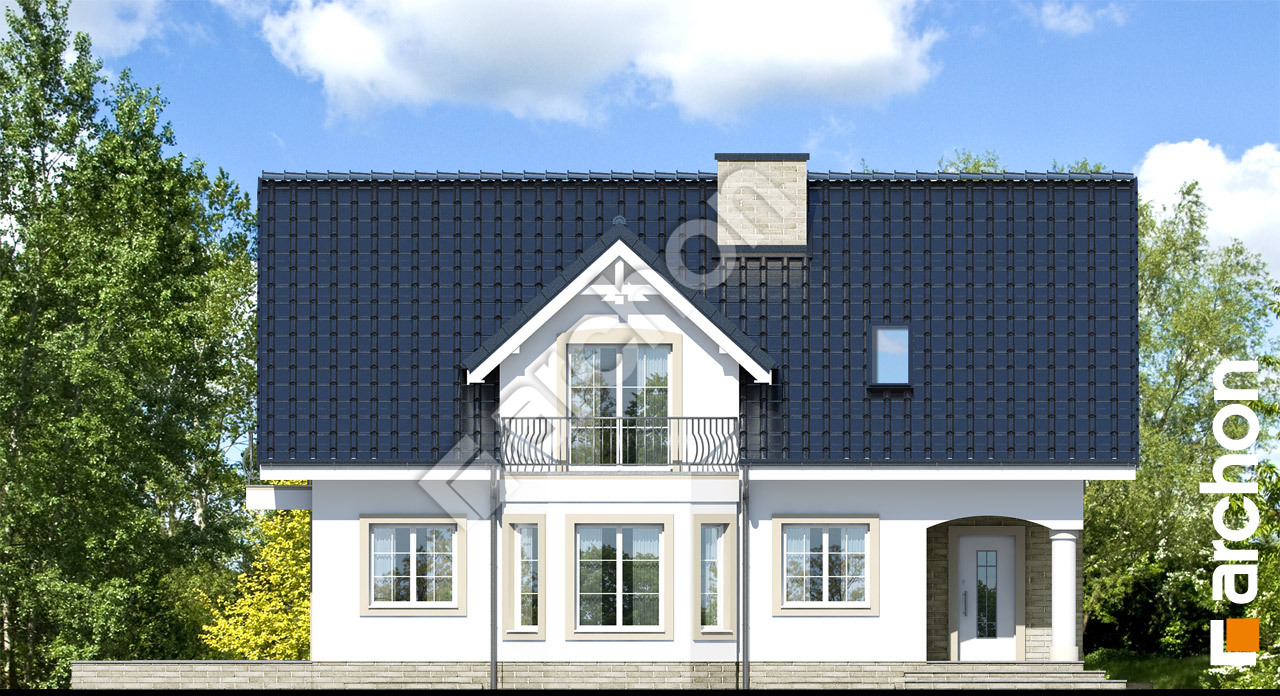

zobacz lustrzane odbicie Elewacja frontowa projekt dom w awokado 2 p 6b0967cd542a9b0d2730bf8ac9b36548  264 Elewacja frontowa

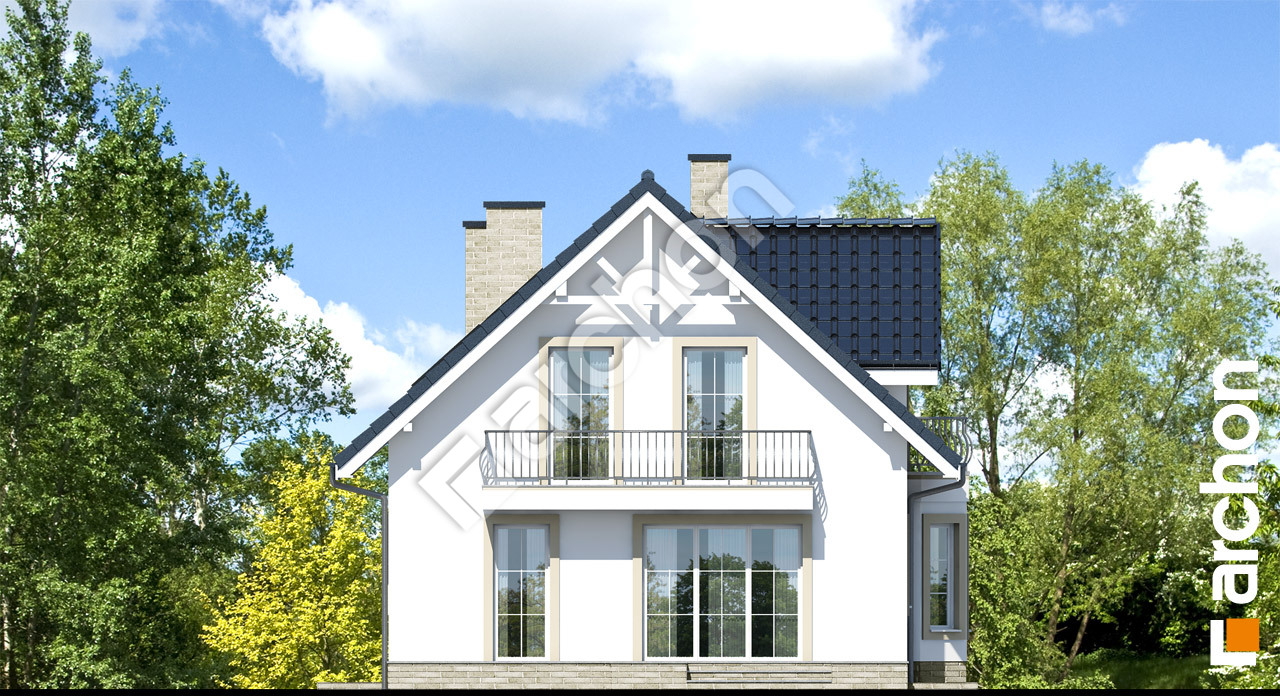

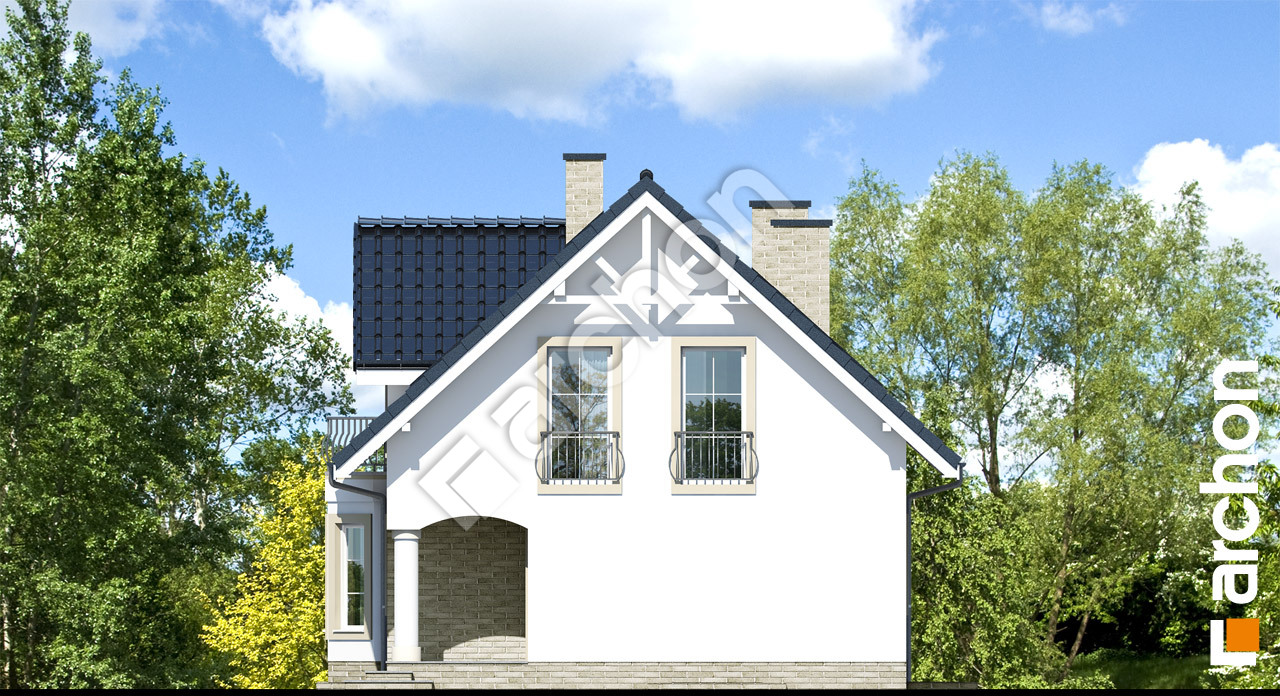

Elewacja boczna projekt dom w awokado 2 p 44fa0d90a0f34625601f46f7a9cbc267  265 Elewacja boczna

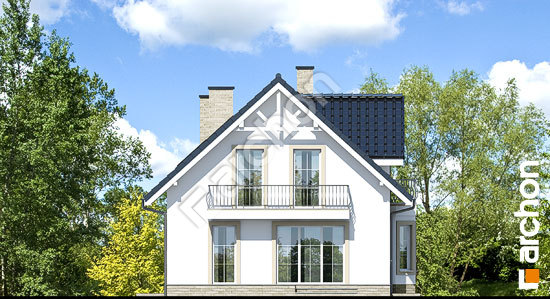

Elewacja boczna projekt dom w awokado 2 p 8dfe4b9454e62056f8ff441ad14c25a0  266 Elewacja boczna

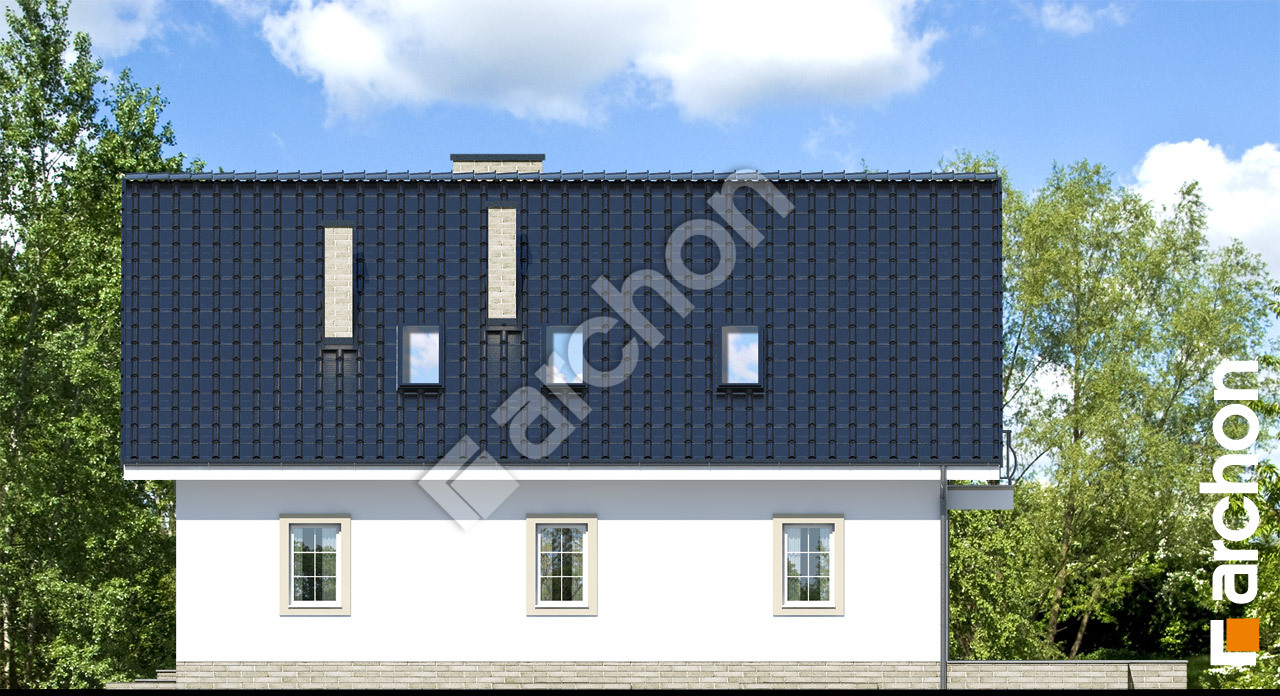

Elewacja ogrodowa projekt dom w awokado 2 p 43d2bc7d7012679e3231527cca6db952  267 Elewacja ogrodowa

Klasyczny w formie projekt domu, z wyjątkowo komfortowym układem funkcjonalnym i eleganckim wykończeniem elewacji. Strefa frontowa zwraca uwagę centralnie umieszczonym wykuszem z balkonem oraz wejściem w podcieniu, a opaski wokół okien podkreślają styl aranżacji. Liczne przeszklenia naturalnie doświetlają pomieszczenia oraz łączą dom z otaczającym go ogrodem. Lokalizacja salonu oraz tarasu sprawia, że projekt ten idealnie wpisuje się w działki w wejściem od południa.
Strefa dzienna parteru to płynnie przenikająca się przestrzeń, reprezentacyjna i szeroko otwarta na ogród. W jasnym salonie znajduje się część wypoczynkowa z narożną sofą przed kinem domowym oraz jadalnia w przeszklonym wykuszu. Atutem kuchni jest możliwość zastosowania wysokiej zabudowy oraz duża ilość blatów roboczych i miejsc na przechowywanie. Dodatkowy pokój, z własnym wyjściem na taras, może pełnić funkcję gabinetu lub sypialni gościnnej, dzięki umieszczonej w pobliżu łazience z prysznicem. Bezpośrednio z wiatrołapu dostępna jest pojemna garderoba. Część gospodarcza została w całości zlokalizowana w piwnicach domu. Mieści się tutaj kotłownia na paliwo stałe, pralnia, schowek oraz spiżarnia. Przewidziano też przestrzeń na dodatkowe pomieszczenie rekreacyjne, które można zaaranżować na np. domową siłownię lub bawialnię.
Wygodne schody dwubiegowe prowadzą do komfortowej strefy nocnej na poddaszu. Zaprojektowano tutaj trzy ustawne sypialnie, naturalnie doświetlone dzięki oknom francuskim oraz drzwiom balkonowym. W ogólnodostępnej łazience swobodnie mieści się narożna wanna, prysznic oraz dwie umywalki. Program uzupełnia obszerna garderoba, ułatwiająca zachowanie porządku. Ten atrakcyjny projekt domu należy do popularnych kategorii: projekty małych domów, projekty domów z wejściem od południa, z piwnicą, na wąską działkę oraz projekty domów z gabinetem na parterze.
