Pow. domu 123,56 m²
Pow. garażu 19,40 m²
Pow. kotłowni 6,57 m²
pokoje 5
łazienki i WC 2
Min. wym. działki 20,7 x 19,0 m
Skrócenie zadaszenia tarasu.
20,7 x 17,9 m
Pow. domu 123,56 m²
Pow. garażu 19,40 m²
Pow. strychu 19,64 m²
Pow. kotłowni 6,57 m²
pokoje 5
łazienki i WC 2
Min. wym. działki 20,7 x 19,0 m
Skrócenie zadaszenia tarasu.
20,7 x 17,9 m
Dom w balsamowcach 7 (E) OZE
123,56 m² 19,40 m² 6,57 m²
gotowy projekt Dom w balsamowcach 7 (E) OZE widok 1
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, kuchnia, 2 łazienki, kotłownia, pralnia, garderoba, pomieszczenie gospodarcze, kominek, garaż, strych

Cena z kodem rabatowym ONLINE200 Jak skorzystać z kodu?
5 420 zł z VAT 23% (4 406,50 zł netto)
na zamówienia przez www.archon.pl
Najniższa cena z 30 dni przed obniżką 5 370 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

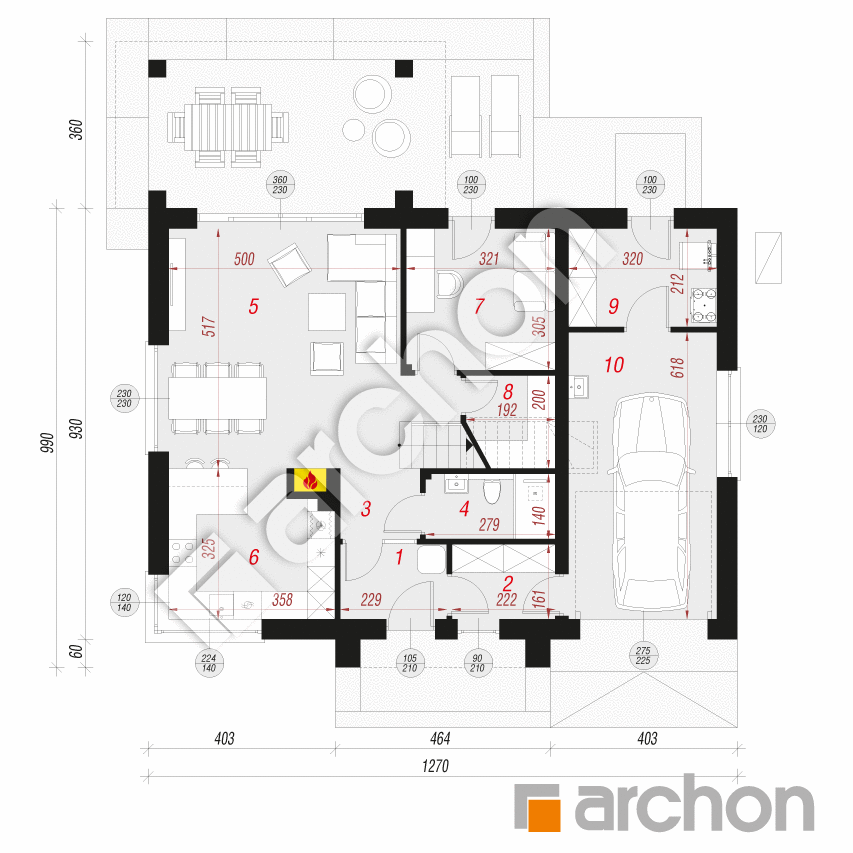

PARTER
88,72 (91,50)
1. Wiatrołap 3,53
2. Garderoba 3,42
3. Hol 2,55
4. Łazienka 3,73
5. Salon + Jadalnia 27,14 (28,41)
6. Kuchnia 10,68
7. Pokój 9,53
8. Pom. gospodarcze 2,17 (3,68)
9. Kotłownia 6,57
10. Garaż 19,40
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PODDASZE
80,45 (94,98)
1. Schody 4,24
2. Hol 6,99
3. Pralnia 4,81 (6,52)
4. Łazienka 5,96 (7,95)
5. Pokój 12,05 (14,71)
6. Pokój 12,40 (15,07)
7. Pokój 14,36 (15,53)
8. Strych ocieplony 19,64 (23,97)

Dane projektu Domu w balsamowcach 7 (E) OZE

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Skrócenie zadaszenia tarasu.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 117 cm
dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna CREATON, okno dachowe VELUX
brama garażowa: HÖRMANN
pompa ciepłaPOMPA CIEPŁA
kocioł: pompa ciepła
Dodatkowo do projektu dołączamy GRATIS projekt instalacji fotowoltaicznej jako alternatywne opracowanie!
ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Garderoba (2), Hol (3), Łazienka (4), Salon + Jadalnia (5), Kuchnia (6), Pokój (7), Kotłownia (9), Garaż (10); PODDASZE: Hol (2), Pralnia (3), Łazienka (4), Pokój (5), Pokój (6), Pokój (7), Strych ocieplony (8)
wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

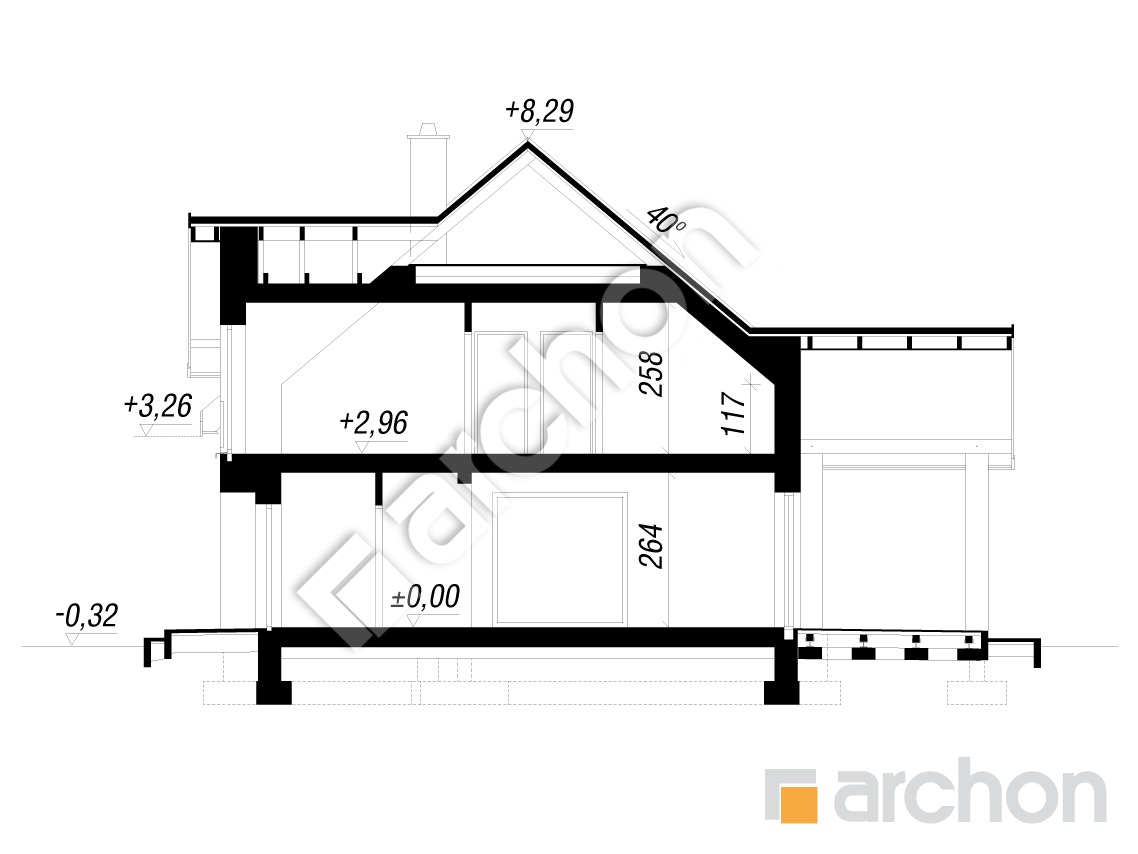

Przekrój

gotowy projekt Dom w balsamowcach 7 (E) OZE przekroj budynku

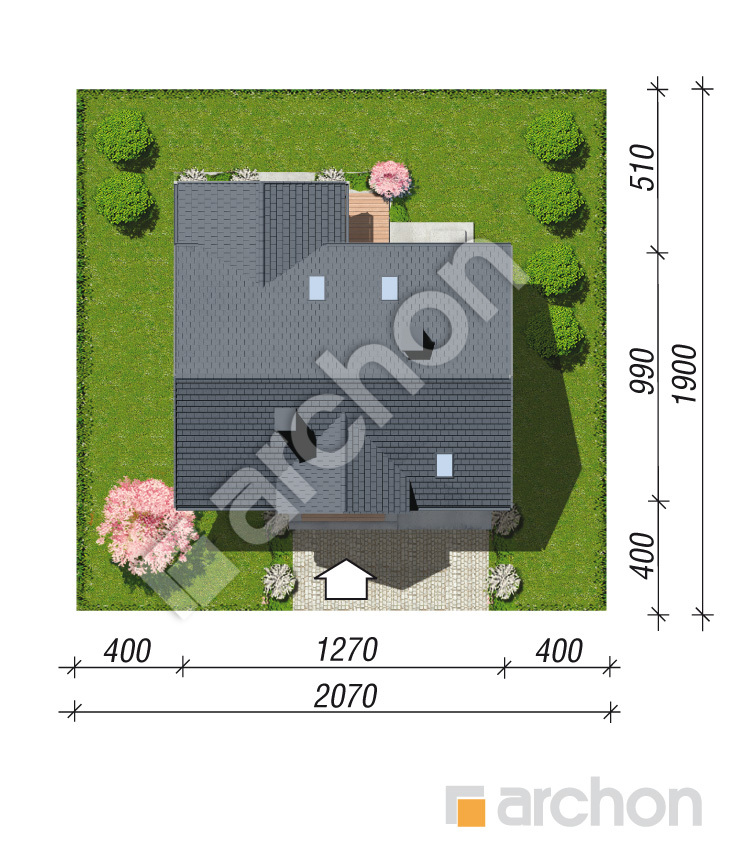

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

Projekt nowoczesnego domu z poddaszem użytkowym i jednostanowiskowym garażem w bryle oraz wentylacją mechaniczną i pompą ciepła w standardzie. Charakter budynku podkreśla jasny tynk z boniowaniem, drewniana okładzina oraz szklane balustrady. W podcieniu lukarny frontowej znajduje się zadaszone wejście główne. Ozdobą bryły jest zaprojektowany od strony ogrodu dodatkowy trakt dachu, tworzący zadaszenie nad tarasem. Znajduje się tutaj przestronna strefa relaksu na świeżym powietrzu, z miejscem na zewnętrzną jadalnię oraz kącik wypoczynkowy. Przestrzeń dzienna jest doskonale doświetlona i obejmuje salon z wygodną sofą, jadalnię oraz kuchnię z narożnym oknem, w której można zaaranżować wysoką zabudowę oraz wielofunkcyjny półwysep. Przesuwne przeszklenie płynnie łączy wnętrze z zadaszonym tarasem i ogrodem. Dodatkowy pokój na parterze sprawdzi się jako gabinet lub sypialnia gościnna. W pobliżu wiatrołapu znajduje się łazienka z prysznicem, a przez garderobę i garaż dostępna jest kotłownia, z której można bezpośrednio wyjść do ogrodu. Program parteru uzupełnia pomieszczenie gospodarcze pod schodami. Prywatna strefa nocna została zaprojektowana na poddaszu, mieszczą się tutaj trzy ustawne sypialnie, ogólnodostępna łazienka oraz pralnia. Wszystkie pokoje zostały doskonale doświetlone, oferują też przestrzeń na pojemne szafy ścienne oraz biurka. Nad garażem przewidziano obszerny, ocieplony strych, który można zaaranżować według indywidualnych potrzeb i urządzić w nim np.: dodatkową sypialnię, pokój do nauki lub strefę rekreacyjną. „Dom w balsamowcach 7 (E) OZE” to propozycja z kategorii: projekty domów nowoczesnych, projekty domów z garażem jednostanowiskowym, projekty domów z wentylacją mechaniczną, projekty domów z pompą ciepła.
