Projekt domu Dom w bratkach 14 (R2B)

4 380 zł  3 980 zł
gotowy projekt Dom w bratkach 14 (R2B) widok 1
Dom dwurodzinny do zabudowy bliźniaczej z poddaszem użytkowym
6 pokoi, 2 łazienki, pomieszczenie gospodarcze, antresola

  • Powierzchnia domu 130,29 m²

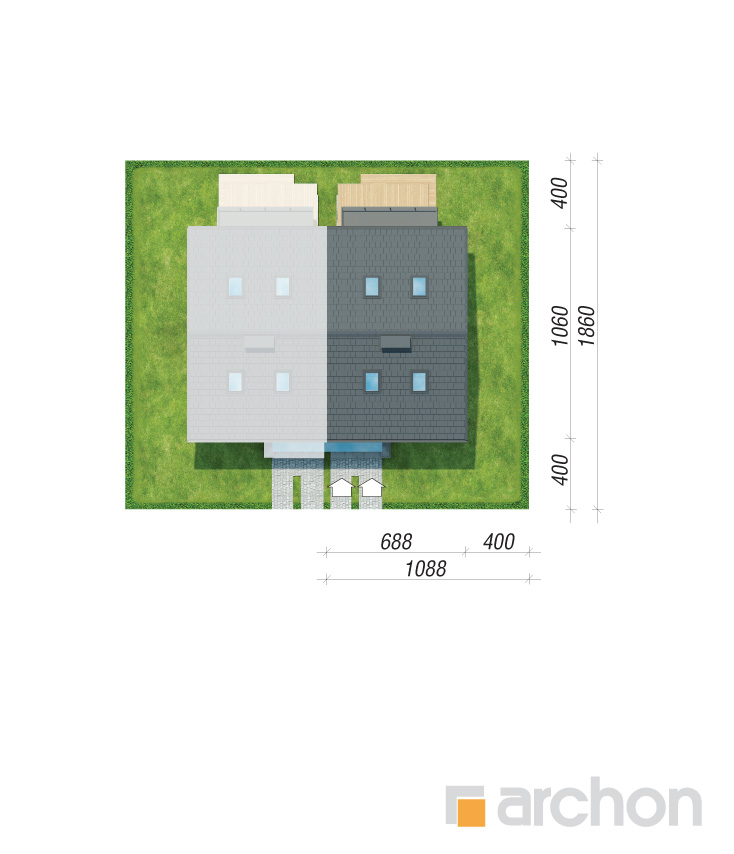

  • Min. wymiary działki 10,88 x 18,6 m
  • 9,88 x 18,6 m
  • Likwidacja okien w ścianie szczytowej.
Koszty budowy
na IV kwartał 2020

152 700 zł


Do końca promocji:
White
4 380 zł
3 980 zł (3 235,77 zł netto)
  DO KOSZYKA
aktualny kosztorys budowlany  440,00 zł 1 zł
zyskujesz 839 zł
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
o wartości 1500 zł
  • Poradnik Architektura Ogrodowa
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
ZESTAW BONÓW RABATOWYCH
o wartości nawet 1550 zł
  • Garaż 50% taniej
  • Kosztorys za 50% ceny
  • Projekty instalacji
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna w 4 egzemplarzach zawierająca:
  • Projekt architektoniczny
  • Projekt konstrukcyjny
  • Projekt wewnętrznych instalacji wod.-kan., c.o. i gazowej oraz projekt wewnętrznych instalacji elektrycznej i odgromowej
Zakres opracowania wewnętrznych instalacji może ulec zmianie w zależności od indywidualnych założeń projektu. (Istnieje możliwość zamówienia projektu w formie zgodnej z nowelizacją Prawa budowlanego obowiązującego od 19.09.2020r. składającego się z 3 egzemplarzy projektu architektoniczno - budowlanego oraz 3 egzemplarzy projektu technicznego).
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Uwaga! Wszystkie podane informacje dotyczą 1 segmentu.

PARTER 52,40 (54,72)
1. Wiatrołap 2,20
2. Hol 7,07
3. Pom. gospodarcze 2,09 (4,41)
4. Pokój 7,46
5. Salon z aneksem kuchennym 18,33
6. Łazienka 5,76
7. Pokój 9,49
PODDASZE 57,20
1. Wiatrołap 5,76
2. Hol 10,85
3. Pokój 7,46
4. Salon z aneksem kuchennym 18,33
5. Łazienka 5,31
6. Pokój 9,49
ANTRESOLA 20,69 (35,53)
1. Schody 3,48
2. Antresola 17,21 (32,05)

Dane projektu Domu w bratkach 14 (R2B)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.
Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836: 1997)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach. "
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836:1997, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 19 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 234 cm
dach: dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
kocioł: piecyki gazowe w mieszkaniach
wentylacja: grawitacyjna
(W dokumentacji zaprojektowano wentylację grawitacyjną. Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. więcej >>)

Energooszczędność

WT 2021 Projekt zgodny z WT 2021 więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

Dodatkowe Informacje

W segmencie zaprojektowano 2 lokale mieszkalne. Mieszkanie na parterze o powierzchni ok 52 m2 składa się z 3 pokoi, kuchni, łazienki i pomieszczenia gospodarczego. Mieszkanie na poddaszu także zawiera 3 pokoje, kuchnię i łazienkę jest o powierzchni ok 56 m2 + ok 26 m2 powierzchni użytkowej na dostępnej antresoli.

Przekrój

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

zobacz lustrzane odbicie White Elewacja frontowa
White Elewacja boczna
White Elewacja boczna
White Elewacja ogrodowa

Projekt domu dwurodzinnego do realizacji w zabudowie bliźniaczej. Atutem jest prosta, ekonomiczna i szybka w budowie bryła z dachem dwuspadowym oraz optymalnie zaprojektowany układ funkcjonalny, gwarantujący wygodę użytkowania. Atrakcyjny wygląd wizualny zapewnia piękna kompozycja wykończenia elewacji, jasny tynk doskonale koresponduje z antracytowym kolorem dachówki i stolarki, a drewniana okładzina dodaje nowoczesnego charakteru. W segmencie znajdują się dwa wygodne 3-pokojowe, doskonale doświetlone mieszkania, zlokalizowane na osobnych kondygnacjach, posiadające oddzielne wejścia zewnętrzne. Program funkcjonalny każdego z nich obejmuje otwartą strefę dzienną z salonem, częścią jadalnianą i aneksem kuchennym, a w ramach strefy prywatnej dwie ustawne sypialnie. W łazienkach uwzględniono miejsce na piece gazowe. Funkcję strefy wypoczynkowej na świeżym powietrzu pełnią odpowiednio taras i balkon. Mieszkańcy lokalu na wyższej kondygnacji dysponują dodatkowo antresolą (o pow. ok. 26m2), którą można zaaranżować jako wspólną część rekreacyjną. Atutem projektu jest duża ilość miejsc do przechowywania, w pokojach oraz w holu każdego mieszkania można zamontować pojemne szafy, które pomieszczą nie tylko ubrania, ale również domowe sprzęty. Ponadto, w lokalu na parterze znajduje się pomieszczenie gospodarcze. Gotowy projekt „Domu w bratkach 14 (R2B)” należy do kolekcji: projekty domów dwurodzinnych, projekty domów bliźniaczych, projekty domów dla deweloperów. Państwa uwadze polecamy również inne projekty z obszernej rodziny „Domów w bratkach", wśród których znajdują się także projekty domów do zabudowy szeregowej.
