Pow. domu 109,34 m²
pokoje 6
łazienki i WC 2
Min. wym. działki 6,8 x 18,7 m
Pow. domu 109,34 m²
pokoje 6
łazienki i WC 2
Min. wym. działki 6,8 x 18,7 m
Dom w bratkach 14 (R2S)
109,34 m²
gotowy projekt Dom w bratkach 14 (R2S) widok 1
Dom dwurodzinny do zabudowy szeregowej z poddaszem użytkowym
6 pokoi, 2 łazienki, pomieszczenie gospodarcze

6 810 zł z VAT 23% (5 536,59 zł netto)
  ZAMÓW PROJEKT
Projekt dostępny od ręki


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Projekt garażi z kodem
PROJEKT GARAŻU z KODEM: GARAZ30%
przy zakupie projektu domu
Uwaga! Wszystkie podane informacje dotyczą 1 segmentu.
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

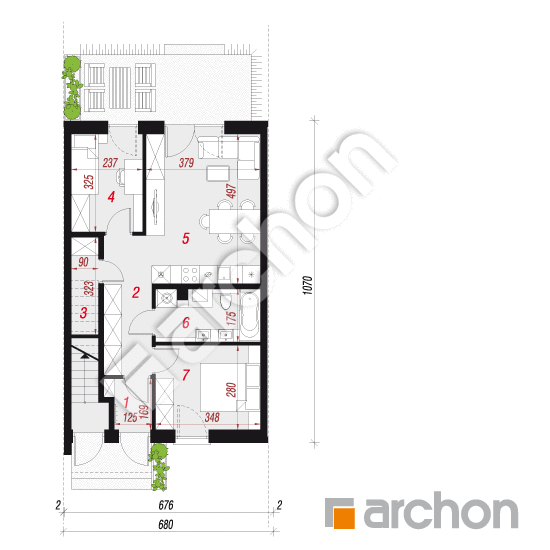

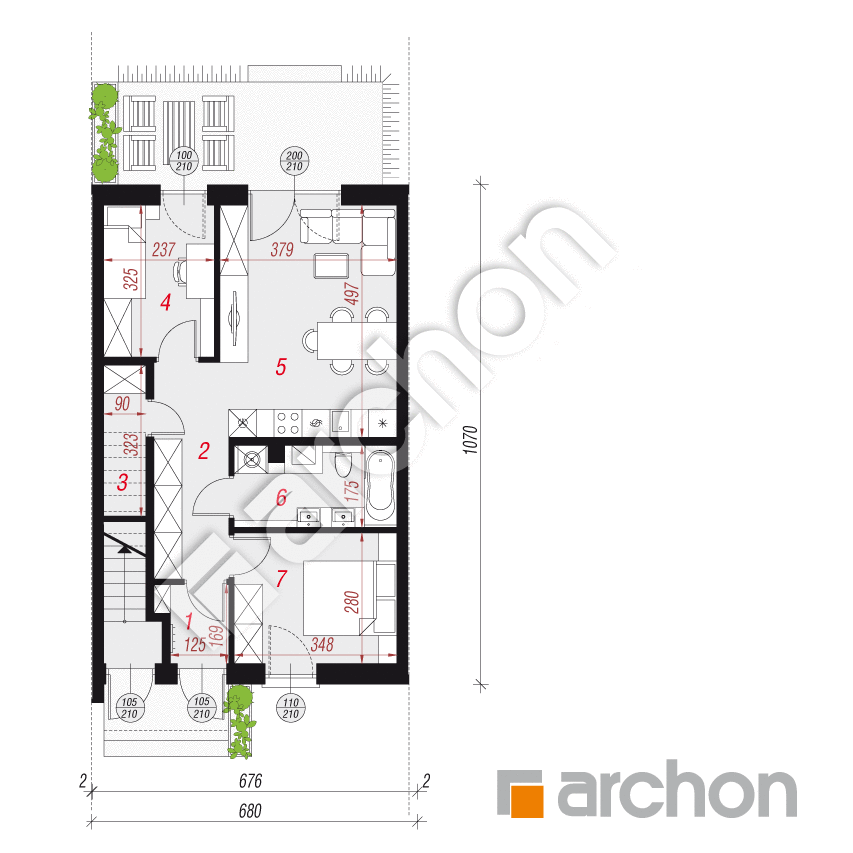

PARTER
52,29 (53,07)
1. Wiatrołap 2,20
2. Hol 7,06
3. Pom. gospodarcze 1,96 (2,74)
4. Pokój 7,48
5. Salon z aneksem kuchennym 18,37
6. Łazienka 5,73
7. Pokój 9,49
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PODDASZE
57,05 (58,87)
1. Wiatrołap 2,93 (4,75)
2. Hol 10,07
3. Pokój 7,48
4. Salon z aneksem kuchennym 18,37
5. Łazienka 5,23
6. Pokój 9,49
7. Schody 3,48
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

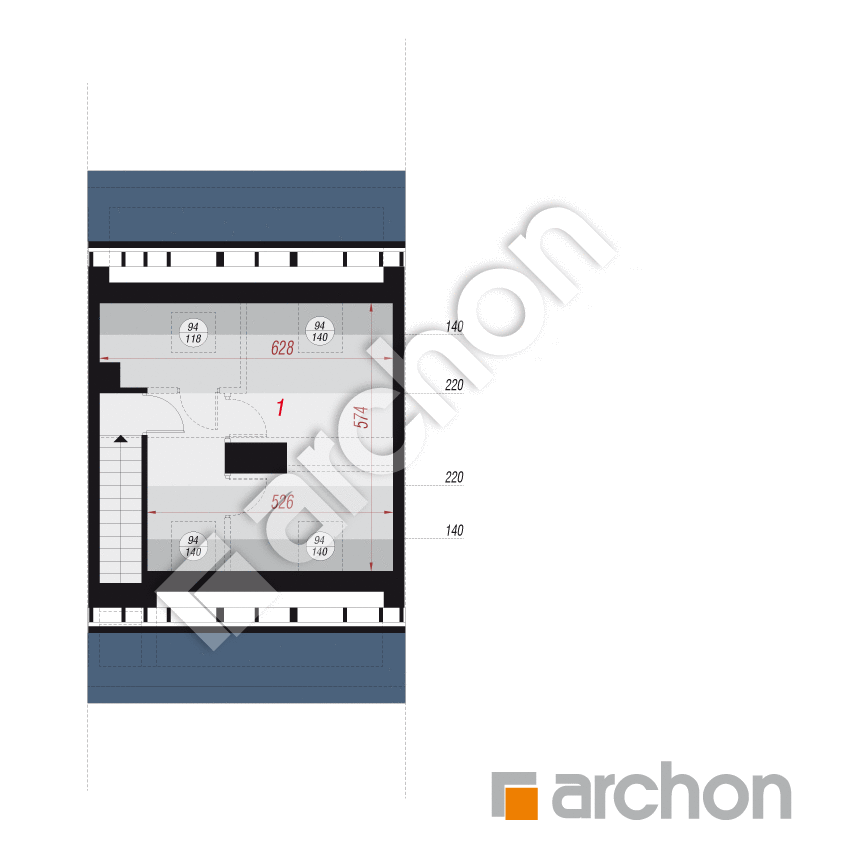

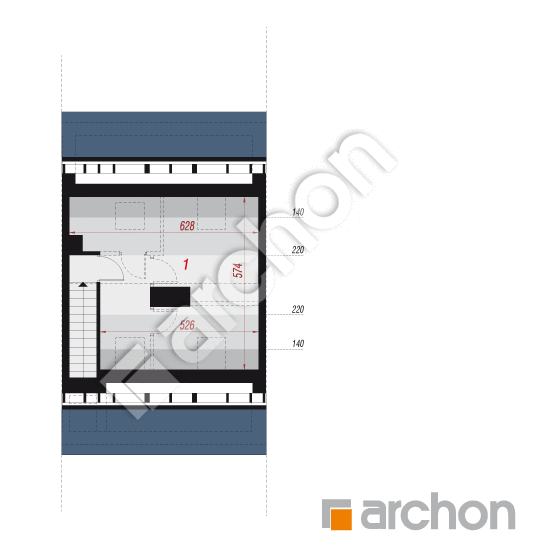

STRYCH OCIEPLONY
(do adaptacji)
21,50 (35,36)

Dane projektu Domu w bratkach 14 (R2S)

Powierzchnie i wymiary

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 238 cm
dach: dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna CREATON, okno dachowe FAKRO
kocioł: piecyki gazowe w mieszkaniach
ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: grawitacyjna

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

Dodatkowe Informacje

W segmencie zaprojektowano 2 lokale mieszkalne. Mieszkanie na parterze o powierzchni ok 52 m2 składa się z 3 pokoi, kuchni, łazienki i pomieszczenia gospodarczego. Mieszkanie na poddaszu także zawiera 3 pokoje, kuchnię i łazienkę jest o powierzchni ok 56 m2 + ok 21 m2 powierzchni użytkowej na strychu do adaptacji.

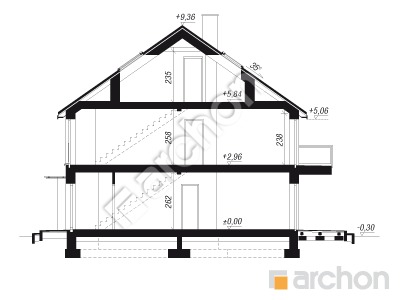

Przekrój

gotowy projekt Dom w bratkach 14 (R2S) przekroj budynku

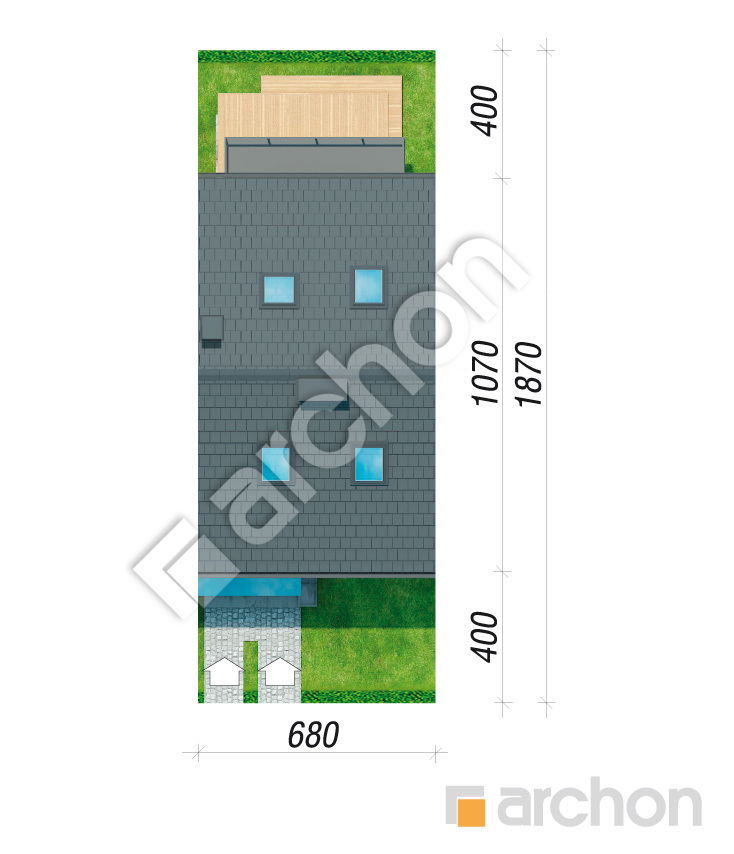

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

Nowoczesny projekt domu dwurodzinnego, przeznaczony do realizacji w zabudowie szeregowej. Atutem projektu jest prosta bryła budynku, co przekłada się na szybki czas realizacji inwestycji oraz ekonomiczne koszty budowy. Atrakcyjne wykończenie zewnętrzne łączy jasny i grafitowy tynk z drewnianą okładziną o horyzontalnym wzorze, a całoszklane balustrady podkreślają nowoczesny styl domu. Wejście główne zostało praktycznie zadaszone, a szeroki balkon od strony ogrodu osłania taras. W jednym segmencie budynku mieszczą się dwa lokale mieszkalne o różnej powierzchni, każde z indywidualnym wejściem na elewacji frontowej. Mieszkanie na parterze w ramach części dziennej posiada wygodny salon połączony z jadalnią oraz aneksem kuchennym. Szerokie przeszklenie łączy wnętrze z tarasem, który sprawdzi się jako letnia strefa relaksu na świeżym powietrzu. Na część nocną składa się sypialnia rodziców oraz ustawny pokój dla dziecka. Odpowiednią ilość miejsc do przechowywania zapewniają liczne szafy przewidziane w pokojach oraz w holu, a dopełnieniem programu funkcjonalnego jest łazienka z wanną, dwoma umywalkami i miejscem na pralkę. Mieszkanie zlokalizowane na poddaszu posiada analogiczny układ pomieszczeń. Strefa dzienna to wygodny salon z jadalnią oraz aneks kuchenny, a część wypoczynkową wnętrza powiększa szeroki balkon. Prywatną strefę nocną tworzą dwie ustawne sypialnie, które posiadają przestrzeń na pojemne szafy ścienne. Ogólnodostępna łazienka mieści optymalne wyposażenie. Użytkownicy lokalu na poddaszu dysponują także przeznaczonym do adaptacji strychem. Zaprezentowany „Dom w bratkach 14 (R2S)” należy do kategorii: projekty domów szeregowych, projekty domów dwurodzinnych (jednorodzinne dwulokalowe), projekty domów z poddaszem użytkowym oraz projekty domów dla deweloperów.
