Projekt domu  Dom w bratkach 3 (R2B)

Cena z kodem 5 340 zł (4 341,46 netto)
Dom dwurodzinny do zabudowy bliźniaczej piętrowy
6 pokoi, 2 kuchnie, 2 łazienki, kominek

  • Powierzchnia domu 110,33 m²
  • Min. wymiary działki 11,0 x 18,72 m
  • 10,0 x 18,72 m
  • Likwidacja okien na ścianie bocznej.
  • 8,5 x 18,72 m
  • Likwidacja okien na ścianie bocznej.
Koszty budowy

207 000 zł


Cena z kodem rabatowym EXTRA250
5 340 zł z VAT 23% (4 341,46 zł netto)
Kod ważny do 15.04.2024 r. godz. 08:00
2019 08 01 stopwatch 01
Jak skorzystać z kodu?
Cena regularna 5 590 zł
Najniższa cena z 30 dni przed obniżką 5 340 zł
  ZAMÓW PROJEKT
NOWOŚĆ! Projekt na zamówienie

Termin realizacji projektu nie został ustalony.
Zadzwoń po więcej informacji! +48 12 37 21 900
Powiadom mnie o dostępności projektu


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13

GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż 30% taniej
  • Kosztorys za 409 zł
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 20 zł
  • Dziennik Budowy 20 zł
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.

Dołącz do nas na facebooku
DOŁĄCZ DO GRUPY BUDUJĄCYCH
BRATKI KTÓRE KOCHACIE
Uwaga! Wszystkie podane informacje dotyczą 1 segmentu.

Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
PARTER
51,66 (54,52)
1. Wiatrołap 2,16
2. Hol 4,84 (7,70)
3. Łazienka 5,07
4. Pokój 7,44
5. Salon 16,53
6. Kuchnia 5,83
7. Pokój 9,79
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
PIĘTRO
58,67
1. Wiatrołap 8,10
2. Hol 6,16
3. Łazienka 5,38
4. Pokój 7,69
5. Salon 15,97
6. Kuchnia 5,58
7. Pokój 9,79

Dane projektu Domu w bratkach 3 (R2B)

Powierzchnie i wymiary

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja okien na ścianie bocznej.
Likwidacja okien na ścianie bocznej.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
dach: czterospadowy, nachylenie 25 st. , więźba drewniana, dachówka ceramiczna CREATON
kocioł: piecyki gazowe w mieszkaniach
ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Łazienka (3), Kuchnia (6); PIĘTRO: Łazienka (3), Kuchnia (6)
wentylacja: grawitacyjna

Dodatkowo do projektu domu oferujemy projekt wentylacji mechanicznej z odzyskiem ciepła (rekuperacją), jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

Przekrój

gotowy projekt Dom w bratkach 3 (R2B) przekroj budynku

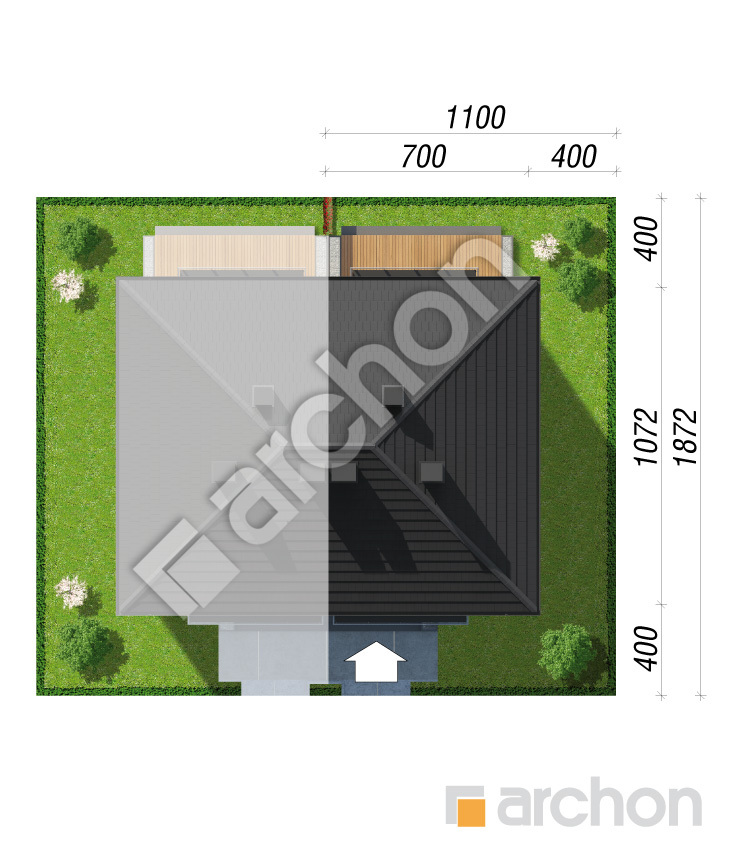

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

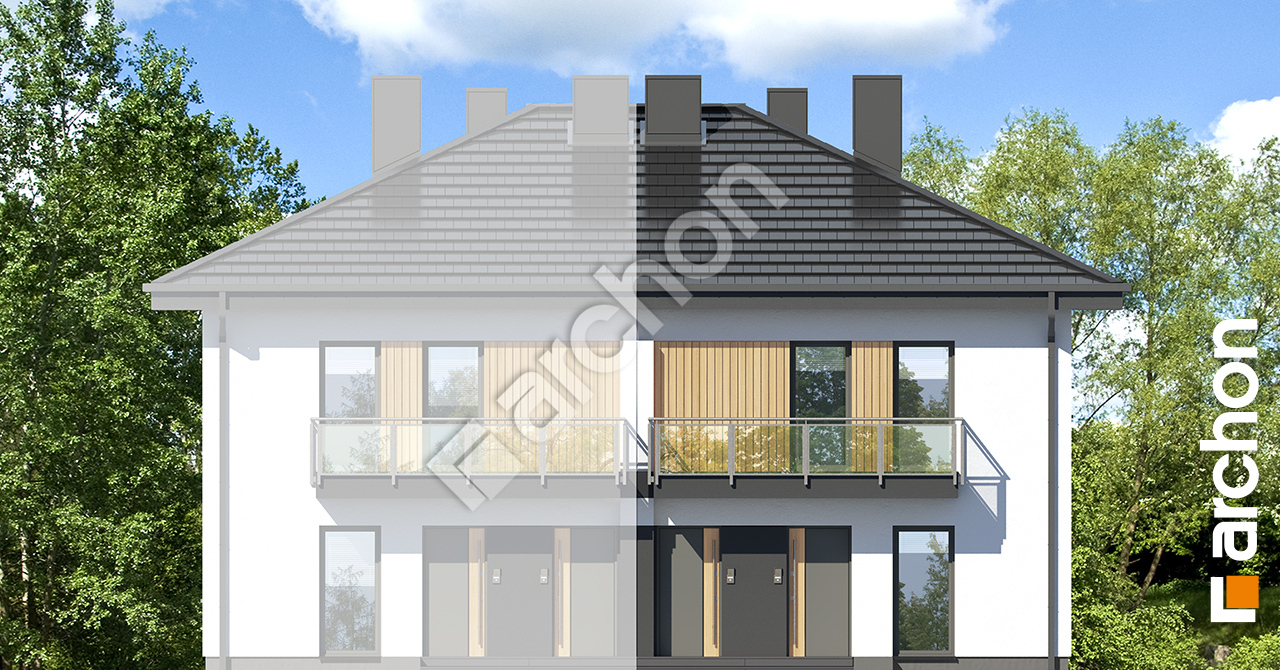

Pokaż lustrzane odbicie Elewacja frontowa projekt dom w bratkach 3 r2b ver 2 2c1166d5e0fbbf06583a8ea9e66694c1  264 Elewacja frontowa

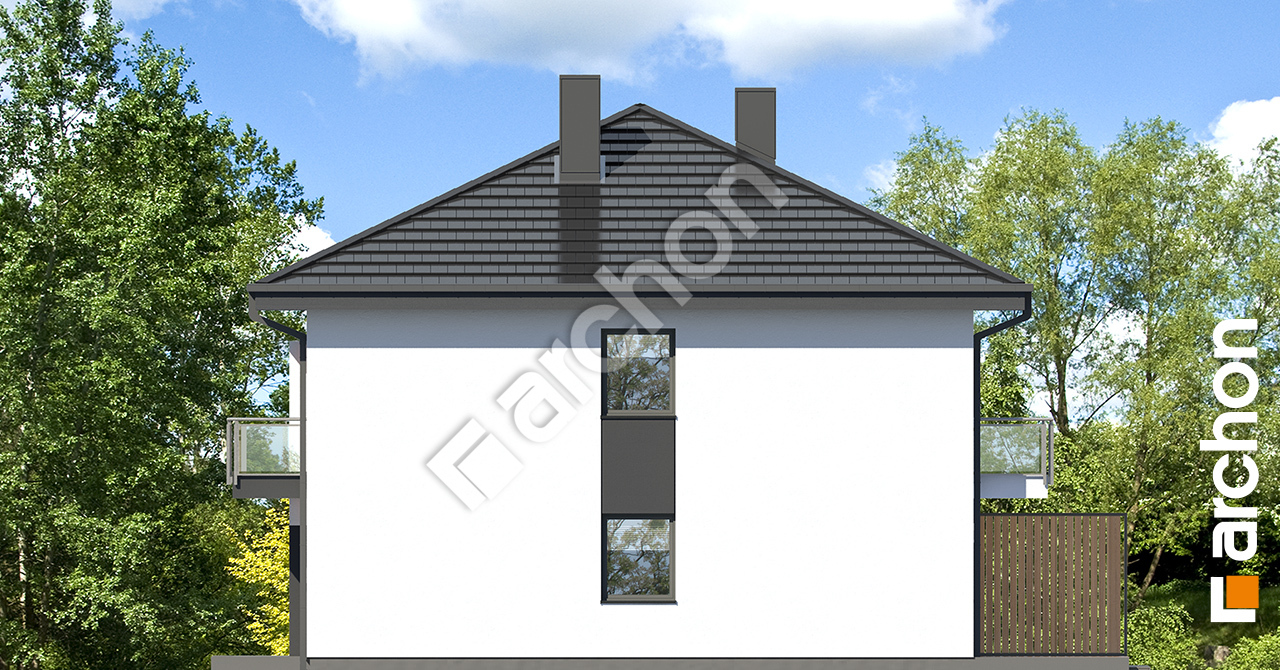

Elewacja boczna projekt dom w bratkach 3 r2b ver 2 2efb75947658e1b3b27068cfe9a40a9f  265 Elewacja boczna

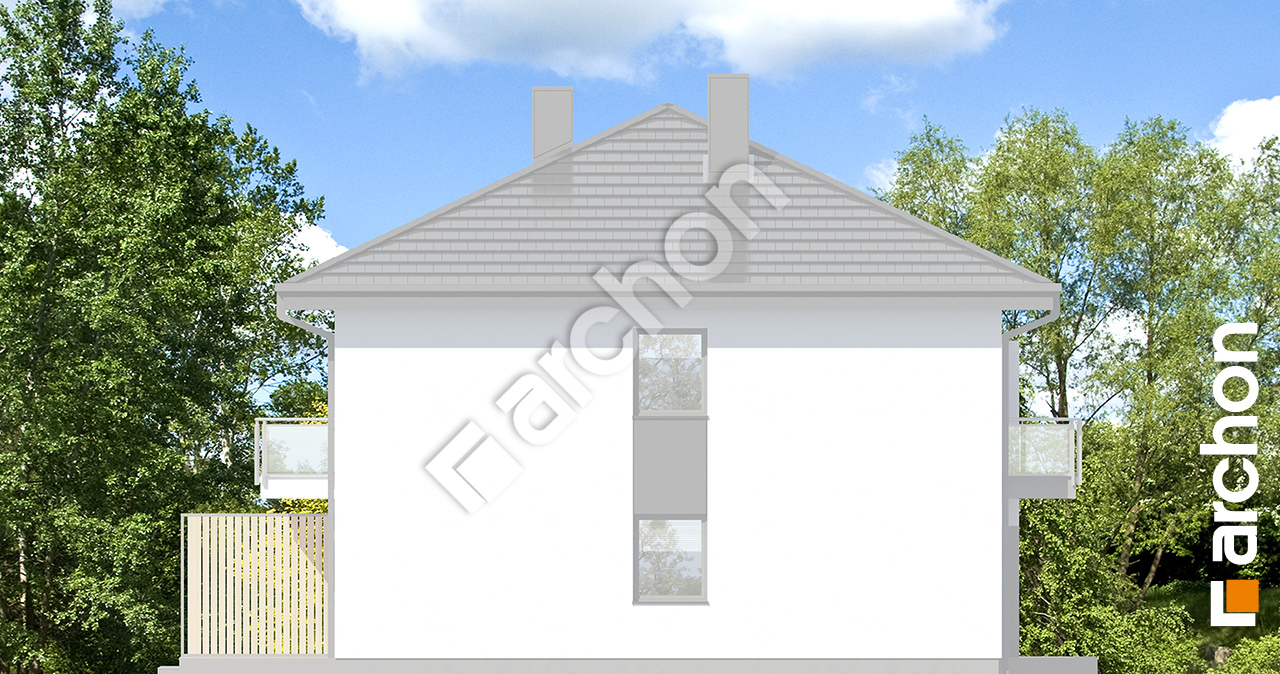

Elewacja boczna projekt dom w bratkach 3 r2b ver 2 15a98aaaea43130f93345d19c6deed3a  266 Elewacja boczna
Elewacja ogrodowa projekt dom w bratkach 3 r2b ver 2 4dbdde2024d44d102fefa34eaa815433  267 Elewacja ogrodowa

To nowoczesny projekt domu dwurodzinnego, należący do kolekcji: projekty domów piętrowych, oraz projekty domów do zabudowy bliźniaczej. Jest ciekawą propozycją dla Deweloperów, realizujących kameralne osiedla mieszkaniowe, którzy poszukują projektów domów o funkcjonalnie zorganizowanym programie, optymalnie wykorzystującym dostępną powierzchnię oraz efektownym wyglądzie zewnętrznym budynku. Wykończenie elewacji prezentowanego projektu „Domu w bratkach 3 (R2B)” bazuje na modnym zestawieniu jasnego tynku z naturalną okładziną, na balkonach zastosowano balustrady ze stali, dopełnieniem całości jest płaska antracytowa dachówka. W każdym segmencie zaprojektowano dwa lokale mieszkalne, zlokalizowane na odrębnych piętrach. Dzięki pełnej wysokości obu kondygnacji każde mieszkanie jest doskonale doświetlone, przestronne i ustawne. W każdym zaprojektowano analogiczny układ funkcjonalny. W strefie dziennej mieszkańcy mają do dyspozycji salon z narożną sofą oraz jasną kuchnię z częścią jadalną w formie długiego barku. Funkcję strefy nocnej pełnią dwie sypialnie, w których przewidziano również miejsce na pojemne szafy ubraniowe, a w pokoju dziecka wygodne biurko przy oknie. Program uzupełnia łazienka. W lokalu na piętrze mieszkańcy zamiast tarasu mają dostęp do dwóch balkonów, gdzie można zaaranżować atrakcyjną strefę relaksu na świeżym powietrzu. Optymalnie przemyślana komunikacja wewnętrzna zwiększa komfort użytkowania domu.
