Projekt domu Dom w bratkach 5 (R2B)

4 600 zł 4 200 zł
(3 414,63 zł netto)

DO KOSZYKA

WT 2021 Eurokody

RABAT 400 zł na każdy projekt domuRABAT 400 zł

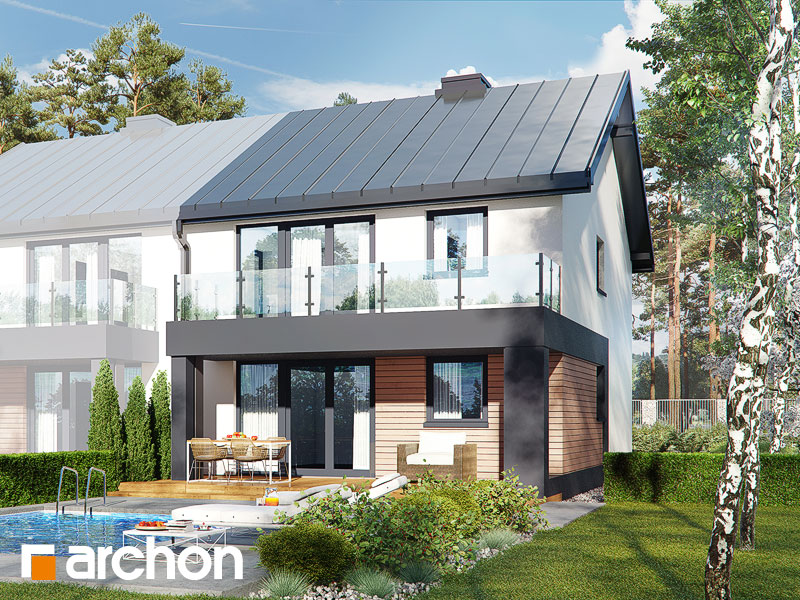

gotowy projekt Dom w bratkach 5 (R2B) widok 1

Zobacz lustrzane odbicie

gotowy projekt Dom w bratkach 5 (R2B) Strefa dzienna (wizualizacja 1 widok 1)

gotowy projekt Dom w bratkach 5 (R2B) Strefa dzienna (wizualizacja 1 widok 2)

gotowy projekt Dom w bratkach 5 (R2B) Strefa dzienna (wizualizacja 1 widok 3)

gotowy projekt Dom w bratkach 5 (R2B) Strefa dzienna (wizualizacja 1 widok 4)

gotowy projekt Dom w bratkach 5 (R2B) Strefa dzienna (wizualizacja 1 widok 5)

gotowy projekt Dom w bratkach 5 (R2B) Wizualizacja kuchni 1 widok 1

gotowy projekt Dom w bratkach 5 (R2B) Wizualizacja kuchni 1 widok 2

gotowy projekt Dom w bratkach 5 (R2B) Wizualizacja kuchni 1 widok 3

gotowy projekt Dom w bratkach 5 (R2B) Wizualizacja łazienki (wizualizacja 3 widok 1)

gotowy projekt Dom w bratkach 5 (R2B) Wizualizacja łazienki (wizualizacja 3 widok 2)

gotowy projekt Dom w bratkach 5 (R2B) Wizualizacja łazienki (wizualizacja 3 widok 3)

gotowy projekt Dom w bratkach 5 (R2B) Wizualizacja łazienki (wizualizacja 3 widok 4)

gotowy projekt Dom w bratkach 5 (R2B) Wizualizacja wszystkich segmentów

gotowy projekt Dom w bratkach 5 (R2B) widok 1

Dom dwurodzinny do zabudowy bliźniaczej z poddaszem użytkowym

6 pokoi, 2 łazienki

Powierzchnia domu 118,96 m²
Min. wymiary działki 11,55 x 19,0 m
Min. wymiary dla działki do 16 m 9,05 x 19,0 m
Likwidacja okien na bocznej ścianie budynku.

Więcej parametrów

Koszty budowy
na III kwartał 2021

177 800 zł

Więcej o kosztach budowy Bezpłatne zestawienie materiałów Sprawdź kredyt na budowę domu

Do końca promocji:

4 600 zł

4 200 zł (3 414,63 zł netto)

ZAMÓW 400 zł TANIEJ

aktualny kosztorys budowlany 460,00 zł 99 zł

Kup kosztorys z projektem i zyskaj dodatkowo 361 zł

Projekt dostępny od ręki

Masz pytania?
Zadzwoń

+48 12 37 21 900 pn-pt 8-19, sb. 9-13

Extra Dodatki GRATIS: Zyskaj nawet 3080 zł!

GRATIS EXTRA DODATKI
o wartości 1500 zł

Poradnik Architektura Ogrodowa
Poradnik Inwestora
Poradnik Energooszczędny
Teczka na dokumenty
Bezpłatna dostawa
Zgoda na zmiany
Charakterystyka energetyczna
Zestawienie materiałów

RABATY NA PRODUKTY DODATKOWE
o wartości nawet 1580 zł

Garaż 50% taniej
Kosztorys za 99 zł
Projekty instalacji

Więcej o Extra Dodatkach

Dostawa projektu domu GRATIS!

Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.

Sprawdź warunki dostawy

Wymiana do 90 dni, zwrot do 30 dni

Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.

Sprawdź warunki zwrotu i wymiany projektu domu

Projekt zgodny z WT 2021

Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:

U_ściany < 0,20 W/(m²*K)
U_dachu < 0,15 W/(m²*K)
U_okien < 0,9 W/(m²*K)
U_podłóg < 0,3 W/(m²*K)

oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:

EP < 70 [kWh/(m²*rok)]

Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.

Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.

Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

Co zawiera gotowy projekt domu?

Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.

Projekt architektoniczno-budowlany - zakres projektu architektonicznego
Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych

Czytaj więcej

Bezpłatna zgoda na zmiany

Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

Więcej o zmianach w projekcie

NOWA forma Projektu 3+3

Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.

Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:

Projekt architektoniczno-budowlany - zakres projektu architektonicznego
Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych

Czytaj więcej

Pakiet OZE - dodatkowe Energooszczędne rozwiązania do projektu Pakiet OZE - Energooszczędne rozwiązania

Wszystkie projekty domów ARCHON+ są zgodne z WT 2021, co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak: projekt pompy ciepła, projekt fotowoltaiki czy projekt instalacji solarnej. Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.

Do każdego projektu oferujemy możliwość zamówienia dodatkowych instalacji:

Projekt instalacji solarnej

Czytaj więcej

Dom dwurodzinny do zabudowy bliźniaczej z poddaszem użytkowym

6 pokoi, 2 łazienki

Powierzchnia domu 118,96 m²
Min. wymiary działki 11,55 x 19,0 m
Min. wymiary dla działki do 16 m 9,05 x 19,0 m
Likwidacja okien na bocznej ścianie budynku.

Więcej parametrów

Koszty budowy
na III kwartał 2021

177 800 zł

Więcej o kosztach budowy Bezpłatne zestawienie materiałów Sprawdź kredyt na budowę domu

Do końca promocji:

4 600 zł

4 200 zł (3 414,63 zł netto)

ZAMÓW 400 zł TANIEJ

aktualny kosztorys budowlany 460,00 zł 99 zł

Kup kosztorys z projektem i zyskaj dodatkowo 361 zł

Projekt dostępny od ręki

Masz pytania?
Zadzwoń

+48 12 37 21 900 pn-pt 8-19, sb. 9-13

Uwaga! Wszystkie podane informacje dotyczą 1 segmentu.

Co możesz zmienić? zobacz lustrzane odbicie Dopasuj do Twojej działki Zobacz rzut interaktywny

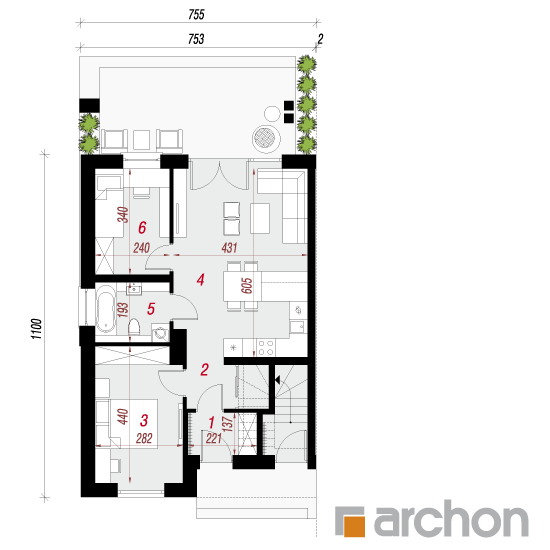

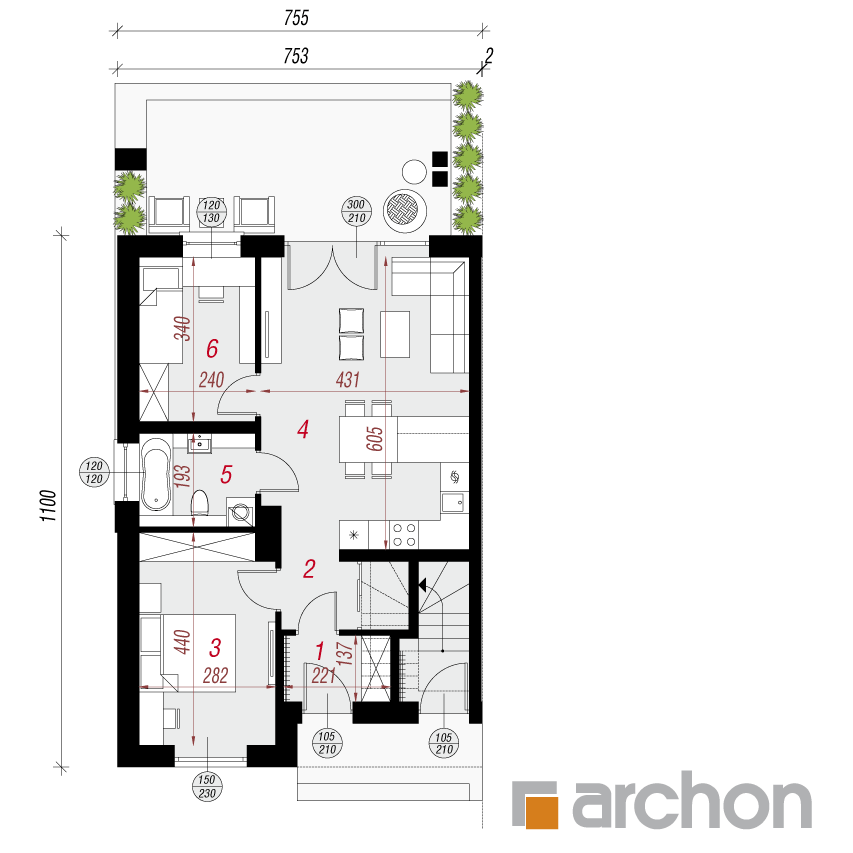

gotowy projekt Dom w bratkach 5 (R2B) rzut parteru

PARTER	54,97	(56,37)
1. Wiatrołap	2,72	(2,89)
2. Hol	2,70	(3,93)
3. Pokój	11,87
4. Salon z aneksem kuchennym	25,29
5. Łazienka	4,46
6. Pokój	7,93

Co możesz zmienić? zobacz lustrzane odbicie Zobacz rzut interaktywny

gotowy projekt Dom w bratkach 5 (R2B) rzut poddasza

PODDASZE	63,99
1. Hol i schody	8,30
2. Hol	5,15
3. Pokój	12,81
4. Salon z aneksem kuchennym	25,34
5. Łazienka	4,46
6. Pokój	7,93

Dane projektu Domu w bratkach 5 (R2B)

Powierzchnie i wymiary

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)

W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.

Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m²) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.

Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).

Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy

Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody

Konstrukcja zgodna z normami Eurokod

Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.

(W dokumentacji zaprojektowano wentylację grawitacyjną. Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. )

Energooszczędność

WT 2021 Projekt zgodny z WT 2021

EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.

EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m²*rok)]
WT2021 - 70 [kWh/(m²*rok)]

Termoizolacyjność

U_ścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość U_ściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m²*K)]
WT2021 - 0,20 [W/(m²*K)]

U_dachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość U_dachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m²*K)]
WT2021 - 0,15 [W/(m²*K)]

U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m²*K)]
WT2021 - 0,9 [W/(m²*K)]

Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

Przekrój

gotowy projekt Dom w bratkach 5 (R2B) przekroj budynku

Obrys

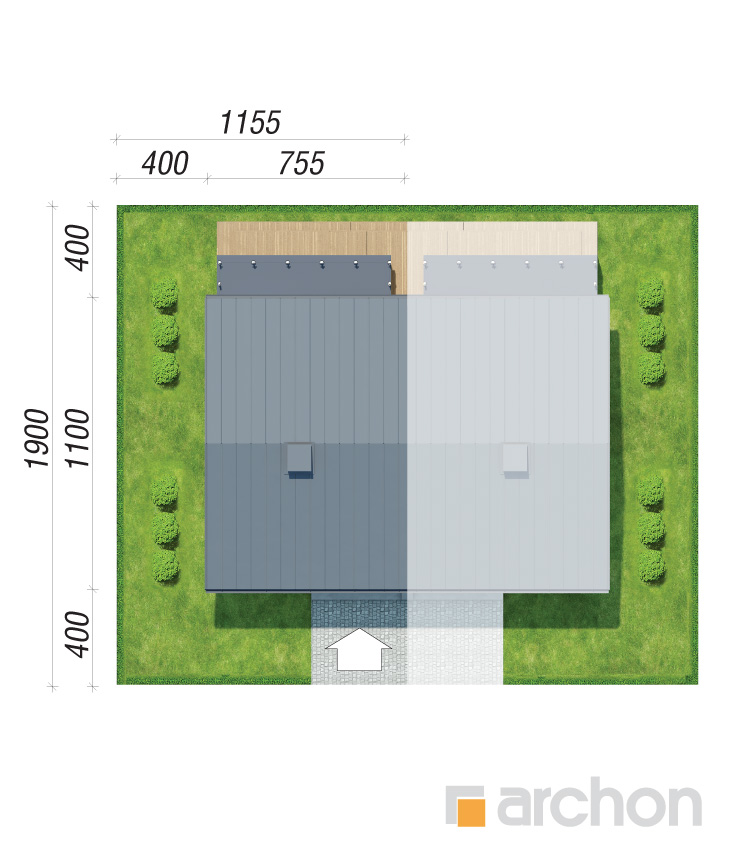

gotowy projekt Dom w bratkach 5 (R2B) sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

zobacz lustrzane odbicie

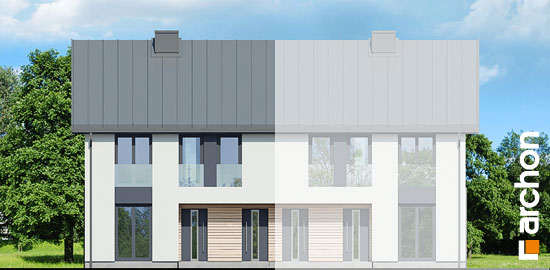

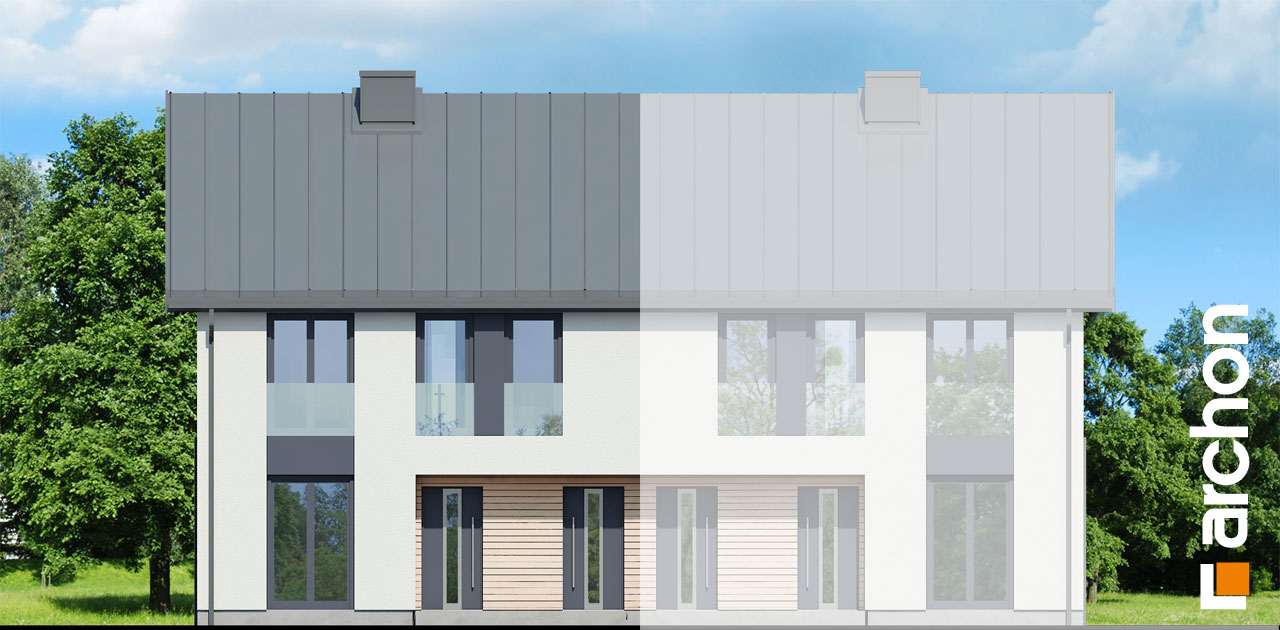

Elewacja frontowa

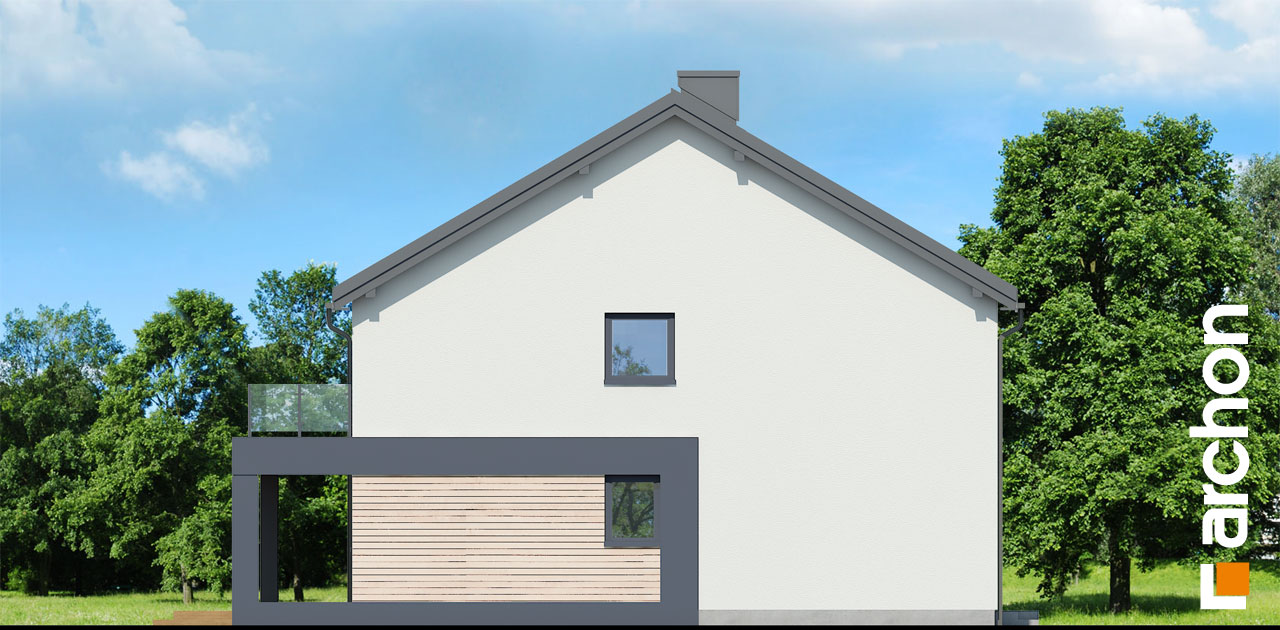

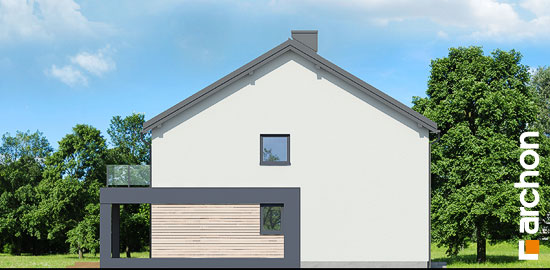

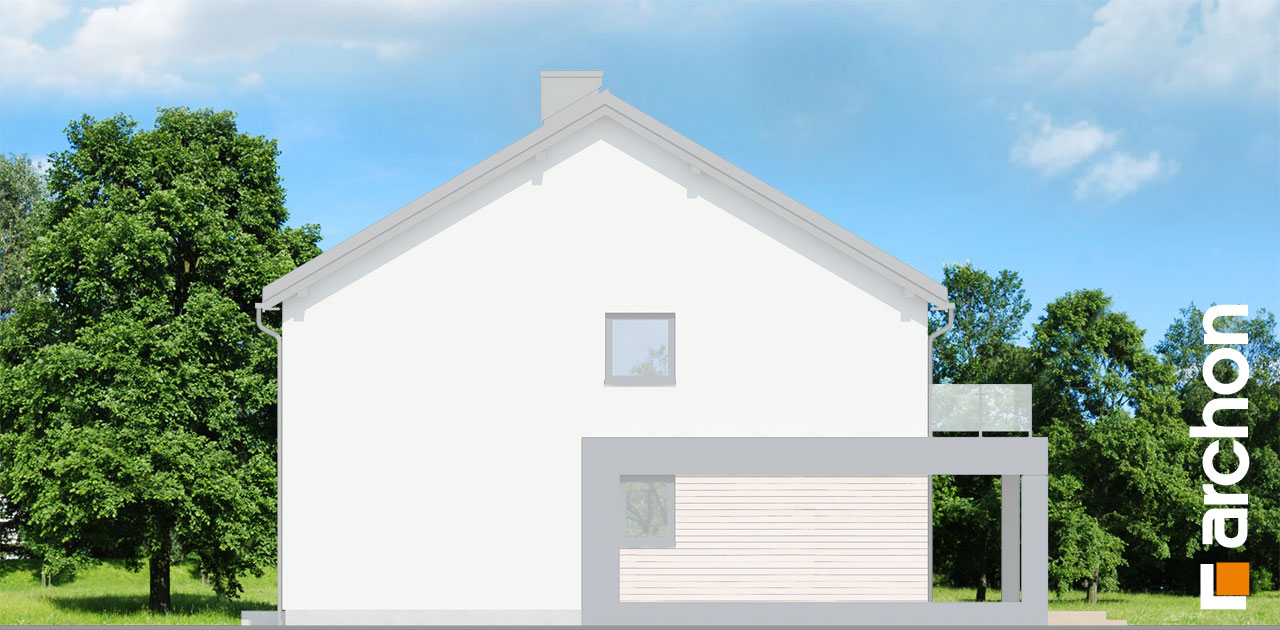

Elewacja boczna

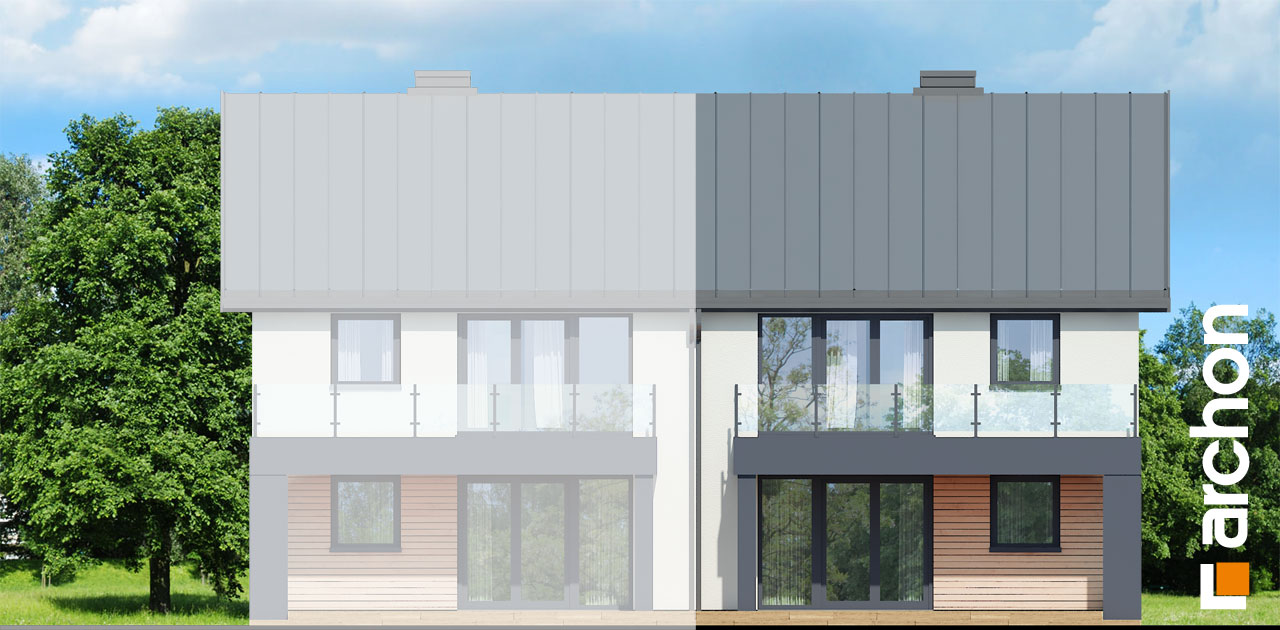

Elewacja ogrodowa

To projekt domu dwurodzinnego do zabudowy bliźniaczej o atrakcyjnym wyglądzie bryły i wygodnym programie użytkowym. Projekt w szczególności polecany do realizacji inwestycji deweloperskich, daje możliwość zwiększenia intensywności zabudowy na terenach, które są przeznaczone pod budownictwo jednorodzinne. Wejściowy podcień oraz strefę tarasową zaakcentowano naturalną okładziną, która z jasnym i grafitowym tynkiem tworzy nowoczesną kompozycję. Dwuspadowy dach pokryto łączoną na rąbek blachą w modnym, antracytowym kolorze. W każdym segmencie zaprojektowano dwa 3-pokojowe lokale mieszkalne, które usytuowano na odrębnych kondygnacjach. Ich układ funkcjonalny obejmuje wygodną, pięknie doświetloną strefę dzienną z salonem, ustawną kuchnią i miejscem do spożywania posiłków oraz przestrzeń prywatną, którą stanowią dwie sypialnie. Program użytkowy mieszkań dopełnia naturalnie doświetlona łazienka, przewidziano w nich także odpowiednią ilość powierzchni do przechowywania. Przestrzeń wypoczynku na świeżym powietrzu oferują odpowiednio: taras w lokalu na parterze oraz balkon w lokalu na poddaszu. „Dom w bratkach 5 (R2B)” należy do kategorii: projekty domów dwurodzinnych, projekty domów do zabudowy bliźniaczej, projekty domów nowoczesnych, projekty domów dla deweloperów.
