Projekt domu  Dom w cedralach

Cena z kodem 3 370 zł (2 739,84 netto)
gotowy projekt Dom w cedralach widok 1
Dom jednorodzinny parterowy
3 pokoje, 1 kuchnia, 1 łazienka, 1 kotłownia, pralnia, garderoby, kominek

  • Powierzchnia domu 79,36 m²
  • Powierzchnia kotłowni 4,27 m²
  • Min. wymiary działki 21,55 x 16,7 m
  • 20,55 x 16,7 m
  • Przeniesienie okna w pokoju z elewacji bocznej na elewacje tylnią.

Cena z kodem rabatowym MOJDOM350
3 370 zł z VAT 23% (2 739,84 zł netto)
Kod ważny do 13.11.2024 r. godz. 08:00
2019 08 01 stopwatch 01
Jak skorzystać z kodu?
Cena regularna 3 720 zł
Najniższa cena z 30 dni przed obniżką 3 370 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13

GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 189 zł
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 20 zł
  • Dziennik Budowy 20 zł
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są zgodne z aktualnie obowiązującymi Warunkami Technicznymi (WT 2021), co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak:
Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.

Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Dołącz do nas na facebooku
DOŁĄCZ DO GRUPY BUDUJĄCYCH
CEDRALE KTÓRE KOCHACIE

Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PARTER
83,63
1. Wiatrołap 3,73
2. Kotłownia 4,27
3. Pokój 8,88
4. Hol 8,84
5. Garderoba 3,70
6. Pralnia 4,29
7. Łazienka 5,45
8. Pokój 11,93
9. Salon + Jadalnia 24,23
10. Kuchnia 8,31

Dane projektu Domu w cedralach

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Przeniesienie okna w pokoju z elewacji bocznej na elewacje tylnią.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
dach: dwuspadowy, nachylenie 30 st. , więźba drewniana, włóknowo-cementowa płyta falista
kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji

pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Kotłownia (2), Pokój (3), Hol (4), Garderoba (5), Pralnia (6), Łazienka (7), Pokój (8), Salon + Jadalnia (9), Kuchnia (10)
wentylacja: grawitacyjna

Planujesz WENTYLACJĘ MECHANICZNĄ w swoim domu? Zamów dodatkowo projekt wentylacji mechanicznej z odzyskiem ciepła (rekuperacją), jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

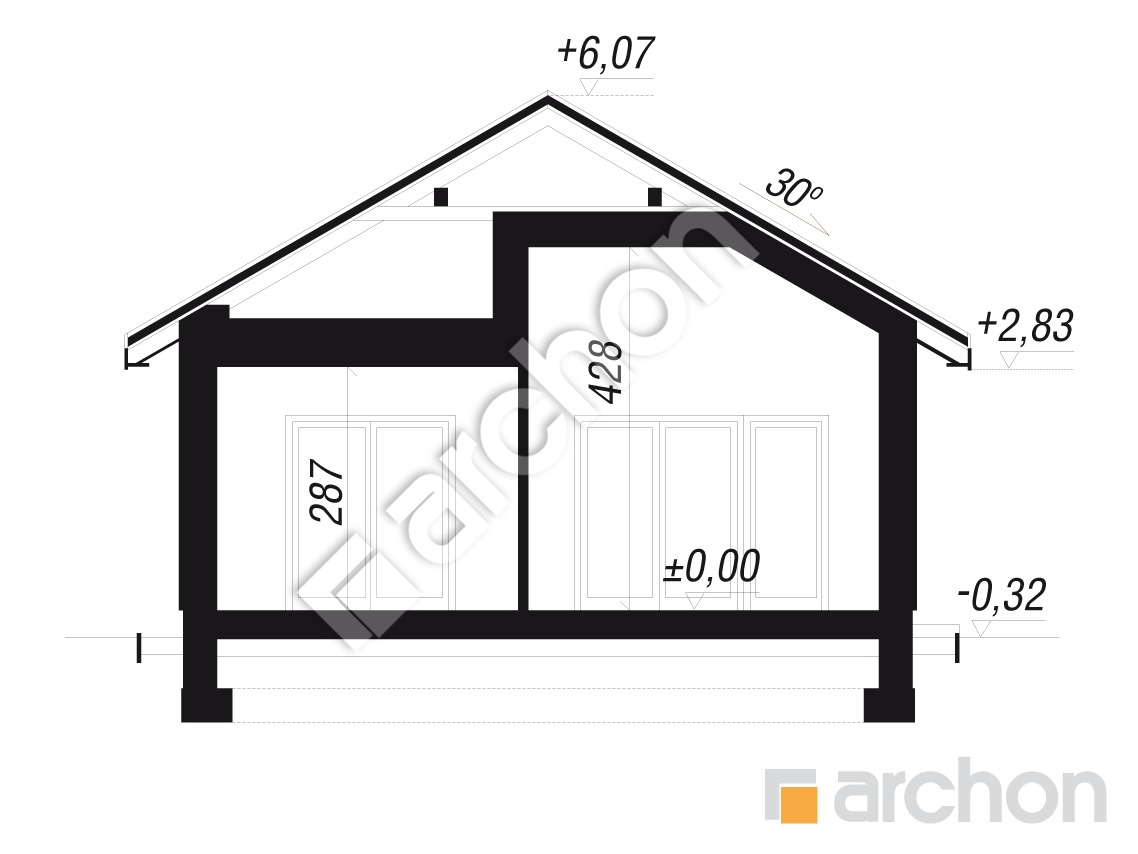

Przekrój

gotowy projekt Dom w cedralach przekroj budynku

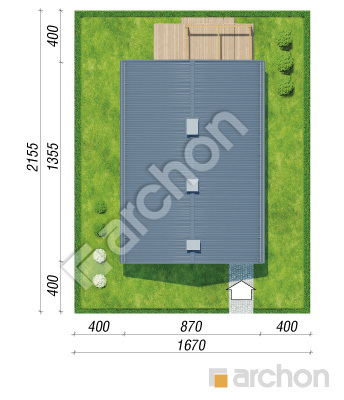

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

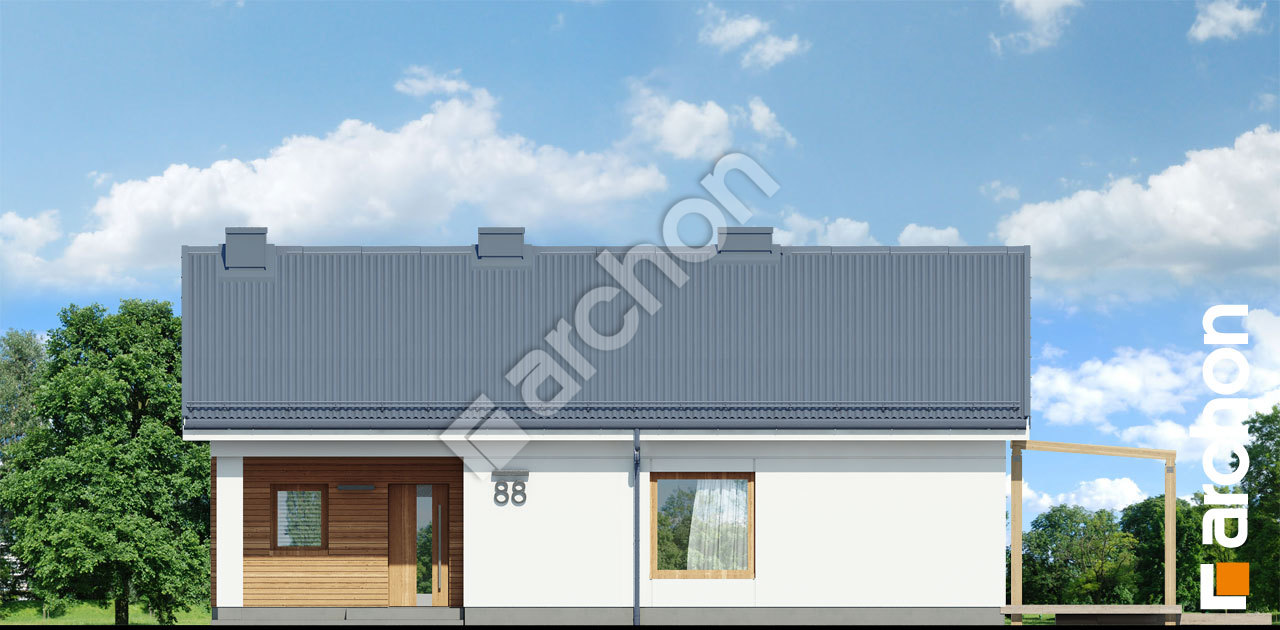

Pokaż lustrzane odbicie Elewacja frontowa projekt dom w cedralach eaced03c7dab94d8a2e5429a15345783  264 Elewacja frontowa

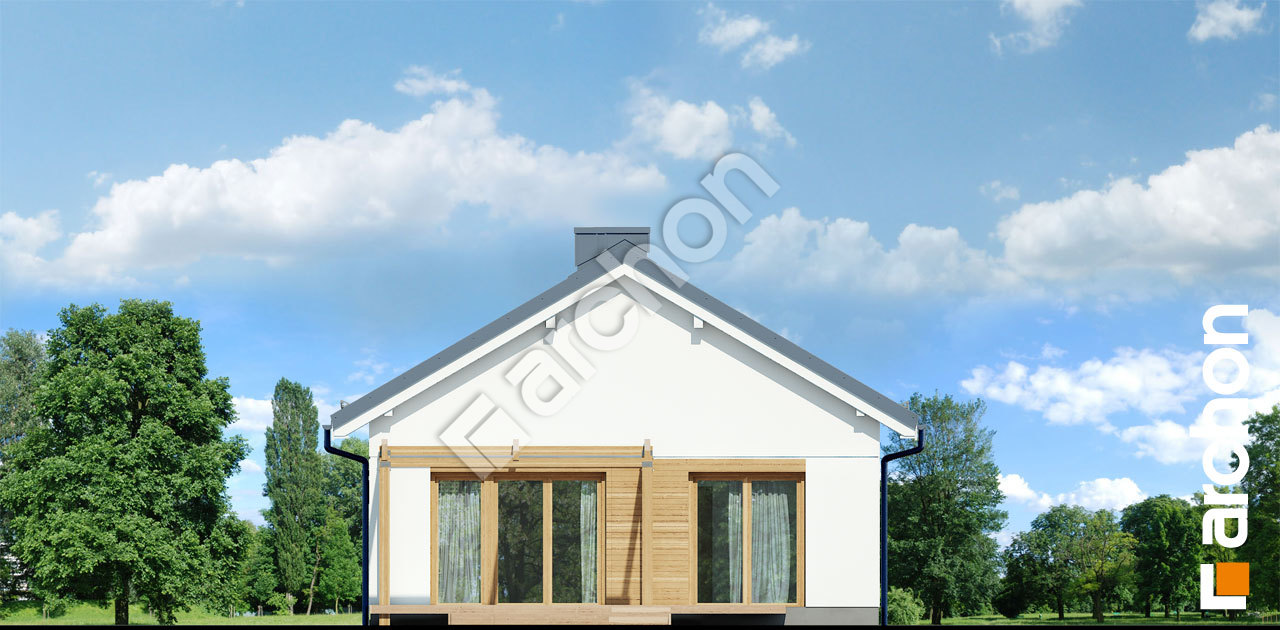

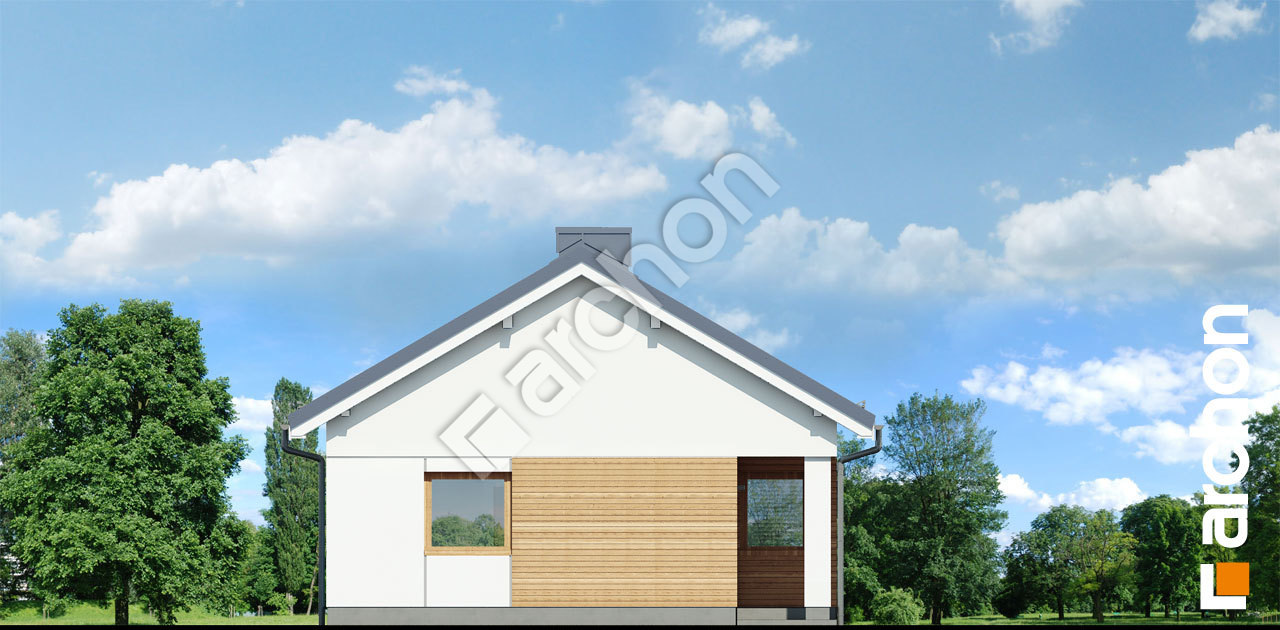

Elewacja boczna projekt dom w cedralach 48660b60761e8110efdb19313ae07037  265 Elewacja boczna
Elewacja boczna projekt dom w cedralach 2181212d473661458d74934e0d5088a1  266 Elewacja boczna

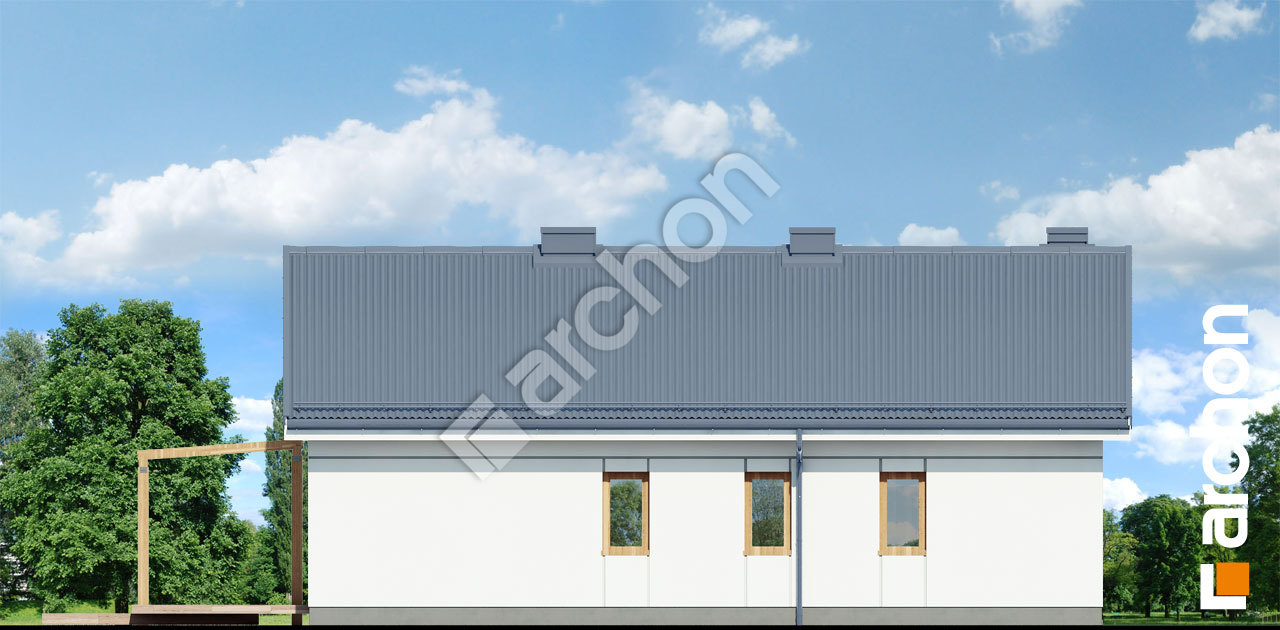

Elewacja ogrodowa projekt dom w cedralach 67205c3a17f1f6968d3a2c959e474936  267 Elewacja ogrodowa

Projekt małego domu parterowego, z popularnej wśród Inwestorów kolekcji domów nowoczesnych, o racjonalnie zagospodarowanej przestrzeni wewnętrznej. Zwarta bryła oraz dwuspadowy dach zapewnią szybką i ekonomiczną realizację budynku. Stylowe wykończenie elewacji opiera się na efektownym połączeniu jasnego tynku i drewnianej okładziny. Elewację frontową ozdobiono funkcjonalnym podcieniem, który tworzy nad wejściem praktyczne zadaszenie. Część dzienna z salonem, jadalnią i kuchnią posiada możliwość zamknięcia. Została bardzo dobrze doświetlona z różnych stron. Wspaniały efekt wizualny, potęgujący wrażenie przestronności uzyskano dzięki otwarciu stropu nad salonem. Ciekawie zaaranżowany taras z drewnianą pergolą stanowi atrakcyjną strefę relaksu na świeżym powietrzu. W salonie zaprojektowano także kominek, będący dodatkowym źródłem ogrzewania, który w zimowe wieczory zapewni przyjemny nastrój. Przy dużym oknie zlokalizowano część jadalną, która poprzez barek śniadaniowy łączy się z kuchnią. Starannie zaprojektowany program użytkowy kuchni pozwoli na zorganizowanie wygodnego miejsca do pracy. W części prywatnej zlokalizowano sypialnię rodziców z wyjściem na taras, sypialnię dla dziecka, łazienkę oraz pralnię i garderobę. Z wiatrołapu, w którym przewidziano miejsce na praktyczną szafę i wieszak na wierzchnie ubrania, dostępna jest kotłownia. Prezentowany projekt domu należy do cieszących się dużym zainteresowaniem Klientów kategorii: projekty małych domów, projekty domów parterowych oraz projekty domów tanich w budowie.
