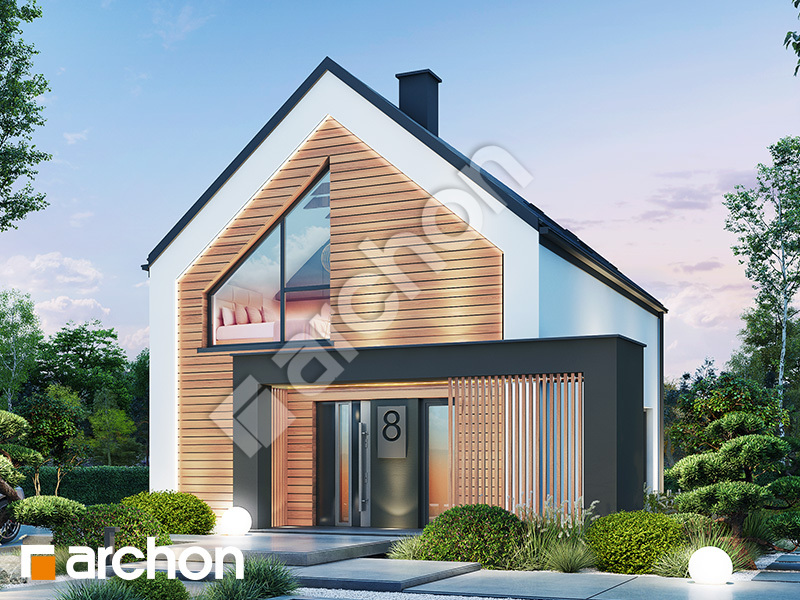

gotowy projekt Dom w cienistkach 6 (E) OZE widok 1
Pow. zabudowy 69,92 m²
Pow. domu 87,96 m²
Pow. kotłowni 3,75 m²
pokoje 5
łazienki i WC 2

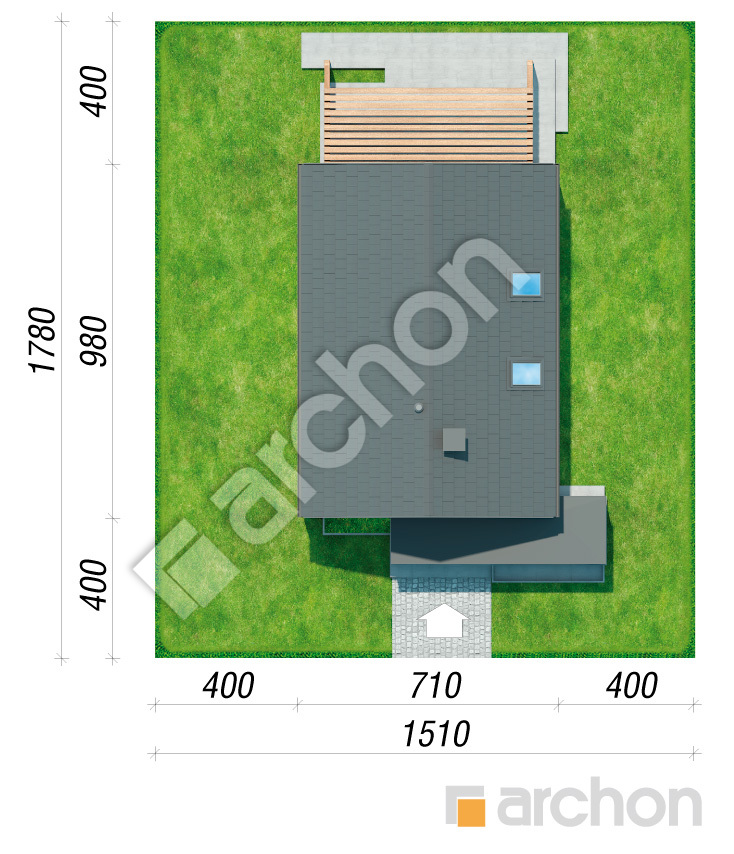

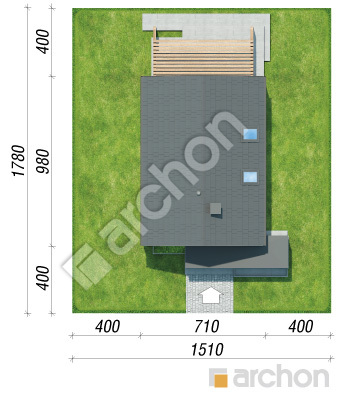

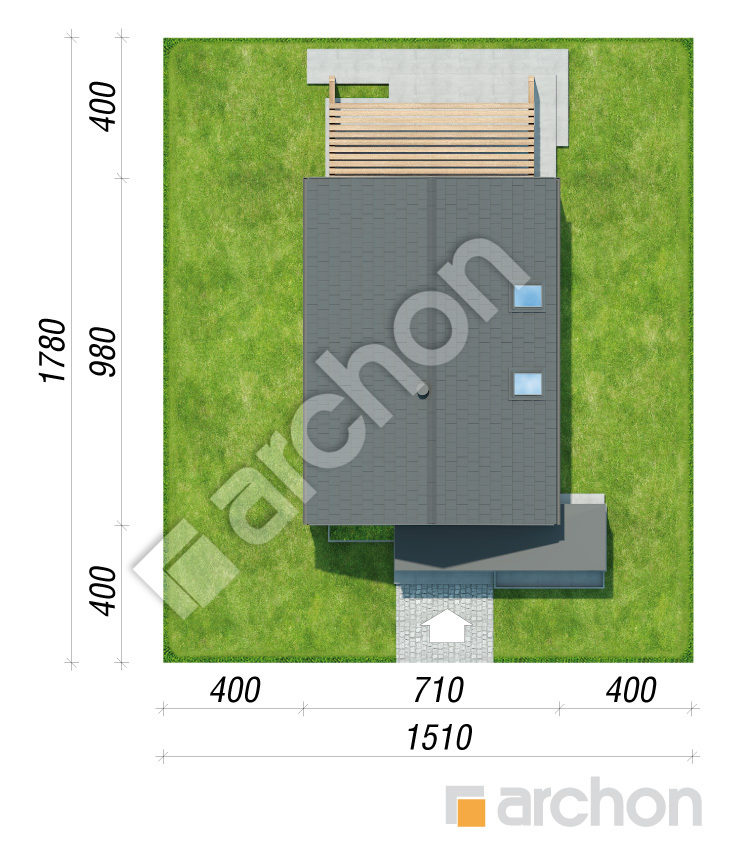

Min. wym. działki 15,1 x 17,8 m
Pow. zabudowy 69,92 m²
Pow. domu 87,96 m²
Pow. kotłowni 3,75 m²
pokoje 5
łazienki i WC 2
Min. wym. działki 15,1 x 17,8 m
Dom w cienistkach 6 (E) OZE
69,92 m² 87,96 m² 3,75 m²

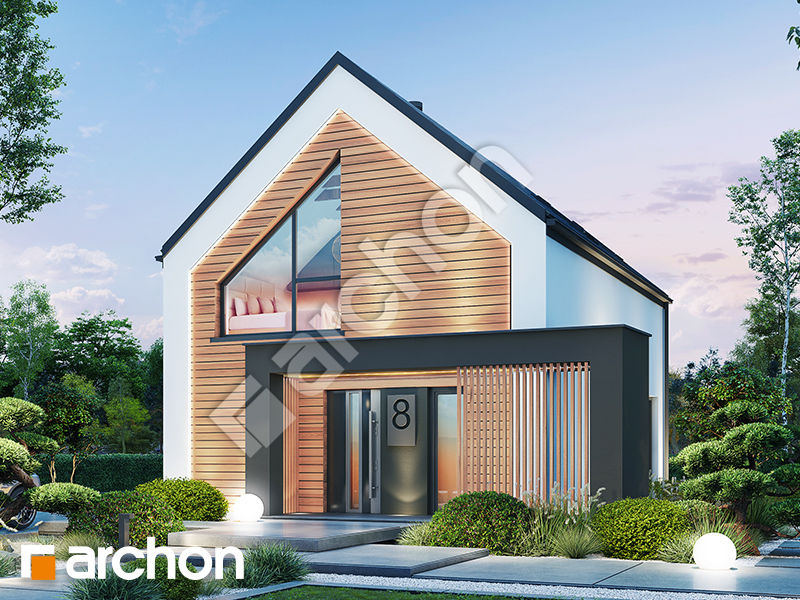

gotowy projekt Dom w cienistkach 6 (E) OZE widok 1
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, kuchnia, 2 łazienki, spiżarka, kotłownia, garderoba

Koszty budowy

199 000 zł netto


Cena z kodem rabatowym ONLINE200 Jak skorzystać z kodu?
4 640 zł z VAT 23% (3 772,36 zł netto)
na zamówienia przez www.archon.pl
Cena regularna 4 840 zł
Najniższa cena z 30 dni przed obniżką 4 640 zł
  ZAMÓW PROJEKT
NOWOŚĆ! Dokumentacja w PRZYGOTOWANIU

Termin realizacji projektu nie został ustalony.
Zadzwoń po więcej informacji! +48 12 37 21 900



Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Projekt garażi z kodem
PROJEKT GARAŻU z KODEM: GARAZ30%
przy zakupie projektu domu
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

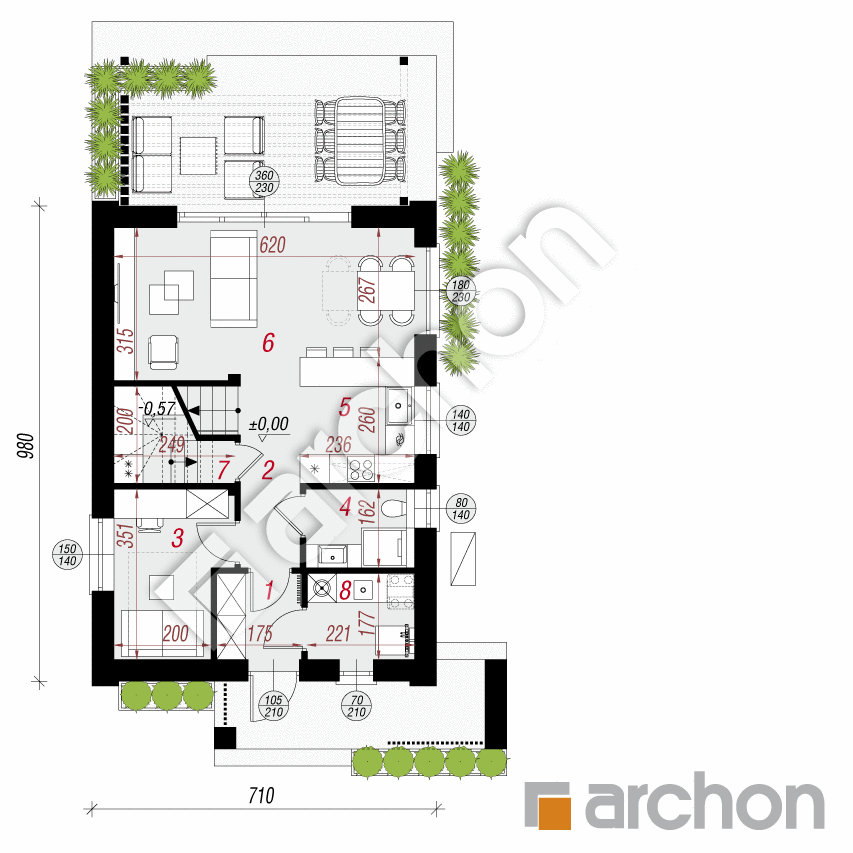

PARTER
48,39 (51,58)
1. Wiatrołap 2,96
2. Hol 4,75
3. Pokój 7,56
4. Łazienka 3,48
5. Kuchnia 6,09
6. Salon + Jadalnia 17,88
7. Spiżarnia 1,92 (5,11)
8. Kotłownia z pralnią 3,75

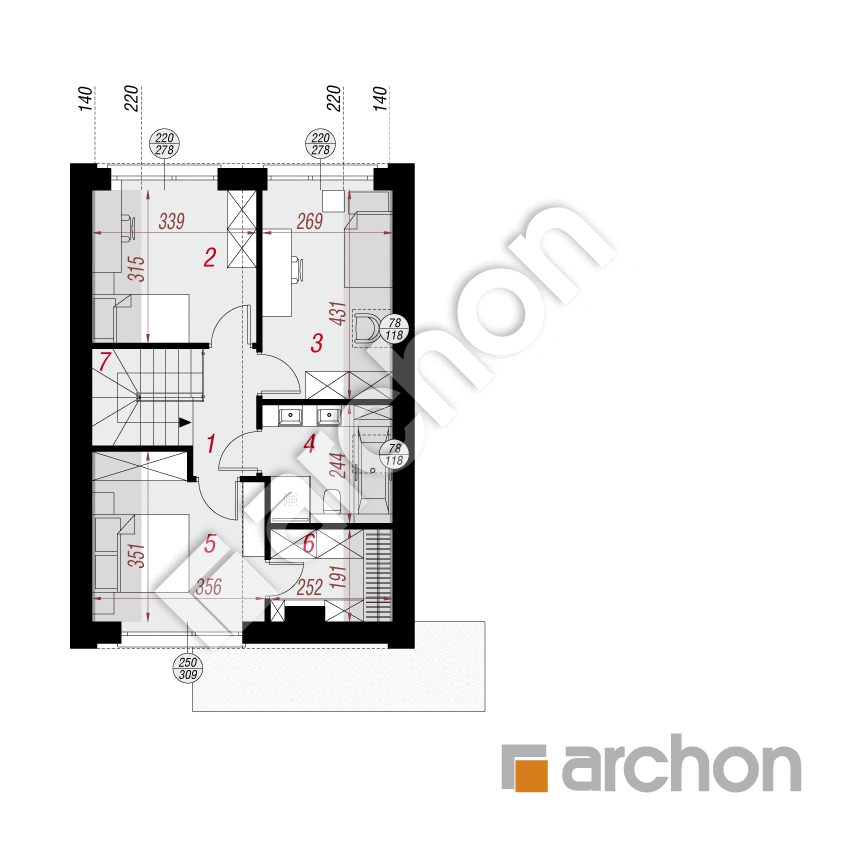

PODDASZE
43,32 (49,91)
1. Korytarz 3,10
2. Pokój 8,81 (10,42)
3. Pokój 9,12 (11,15)
4. Łazienka 4,95 (6,10)
5. Pokój 9,42 (11,22)
6. Garderoba 3,39
7. Schody 4,53

Dane projektu Domu w cienistkach 6 (E) OZE

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 135 cm
dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, blacha dachówkowa/dachówka ceramiczna
wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Ogrzewanie

kocioł: pompa ciepła
Dodatkowo do projektu dołączamy GRATIS projekt instalacji fotowoltaicznej jako alternatywne opracowanie!

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

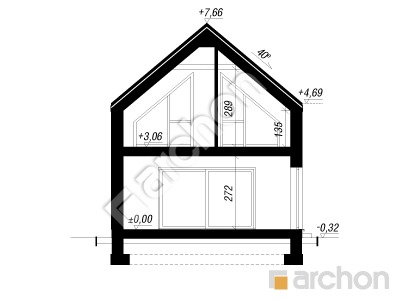

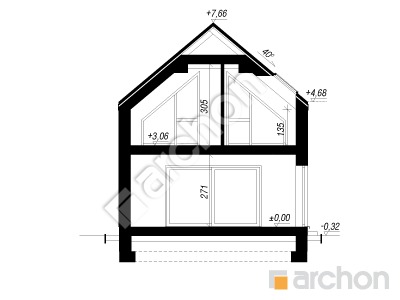

Przekrój

gotowy projekt Dom w cienistkach 6 (E) OZE przekroj budynku

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

Ten nowoczesny projekt domu o powierzchni zabudowy do 70 m2 idealnie wpisuje się w aktualne trendy architektoniczne, łącząc zwartą bryłę z wyjątkową funkcjonalnością wnętrza. Prezentowany budynek jednorodzinny charakteryzuje się prostą formą z poddaszem użytkowym oraz dwuspadowym dachem bez okapów, co nadaje mu minimalistyczny charakter. Sercem strefy dziennej na parterze jest otwarta kuchnia z dużym półwyspem, przy którym wygodnie usiądą co najmniej trzy osoby, tworząc idealne miejsce do porannych posiłków. Tuż obok strefy kuchennej sprytnie zagospodarowano przestrzeń, dzięki czemu funkcjonalna spiżarnia zlokalizowana pod schodami pozwala na maksymalne wykorzystanie każdego centymetra kwadratowego. Parter mieści również dodatkowy pokój, idealny na gabinet lub sypialnię gościnną, oraz jedną z dwóch komfortowych łazienek zaplanowanych w całym budynku. Druga, większa łazienka znajduje się w prywatnej strefie na poddaszu, gdzie łącznie wydzielono 3 pokoje, w tym jeden z własną garderobą, co gwarantuje przestrzeń dla całej rodziny. W projekcie domu przewidziano nowoczesne i ekologiczne instalacje, takie jak ogrzewanie oparte o pompę ciepła oraz wentylacja mechaniczna z odzyskiem ciepła, czyli rekuperacja, co zapewnia niskie koszty utrzymania. Z tyłu budynku znajduje się klimatyczny taras osłonięty pergolą, stanowiący naturalne przedłużenie salonu i doskonałe miejsce do odpoczynku w pogodne dni. Wszystkie te elementy sprawiają, że gotowe projekty domów o takim standardzie cieszą się ogromnym zainteresowaniem inwestorów szukających kompaktowych, ale niezwykle przestronnych rozwiązań. Nie zapomniano również o strefie gospodarczej, w której nowoczesna pralnia zlokalizowana w kotłowni pozwala na wygodne zarządzanie domowymi obowiązkami bez uszczerbku na przestrzeni mieszkalnej. Wybierając ten konkretny projekt domu, zyskują Państwo przemyślaną przestrzeń, która udowadnia, że na niewielkiej powierzchni zabudowy można stworzyć pełnowartościowe, pięcio pokojowe lokum dla wymagających.
