Projekt domu Dom w gnieźnikach (E)

3 740 zł  3 240 zł
(2 634,15 zł netto)
gotowy projekt Dom w gnieźnikach (E) widok 1
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, 1 kuchnia, 2 łazienki, kotłownia, kominek

  • Powierzchnia domu 111,85 m²
  • Powierzchnia kotłowni 6,51 m²
  • Min. wymiary działki 18,3 x 16,4 m

Do końca promocji:
2019 08 01 stopwatch 01
3 740 zł
3 240 zł (2 634,15 zł netto)
  ZAMÓW PROJEKT
Projekt dostępny od ręki
Wysyłka w 1-3 dni robocze
Darmowa dostawa
Wymiana do 90 dni, zwrot do 30 dni

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 229 zł
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 5 zł
  • Dziennik Budowy 12 zł
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wszystkie projekty domów ARCHON+ są zgodne z WT 2021, co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak:
Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.

Pokaż powierzchnie pomieszczeń
Pokaż lustrzane odbicie
PARTER
60,92 (63,44)
1. Wiatrołap 4,37 (4,42)
2. Kotłownia 6,51
3. Hol 4,49 (6,96)
4. Łazienka 3,39
5. Kuchnia 13,90
6. Salon + Jadalnia 28,26
Pokaż powierzchnie pomieszczeń
Pokaż lustrzane odbicie
PODDASZE
57,44 (65,96)
1. Schody 3,94
2. Hol 8,98
3. Pokój 7,31 (9,05)
4. Łazienka 4,77 (5,90)
5. Pokój 10,58 (11,92)
6. Pokój 11,68 (13,83)
7. Pokój 10,18 (12,34)

Dane projektu Domu w gnieźnikach (E)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 140 cm
dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna CREATON, okno dachowe VELUX
kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji
(Dodatkowo do projektu istnieje możliwość zamówienia projektu pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>)
ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: mechaniczna

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

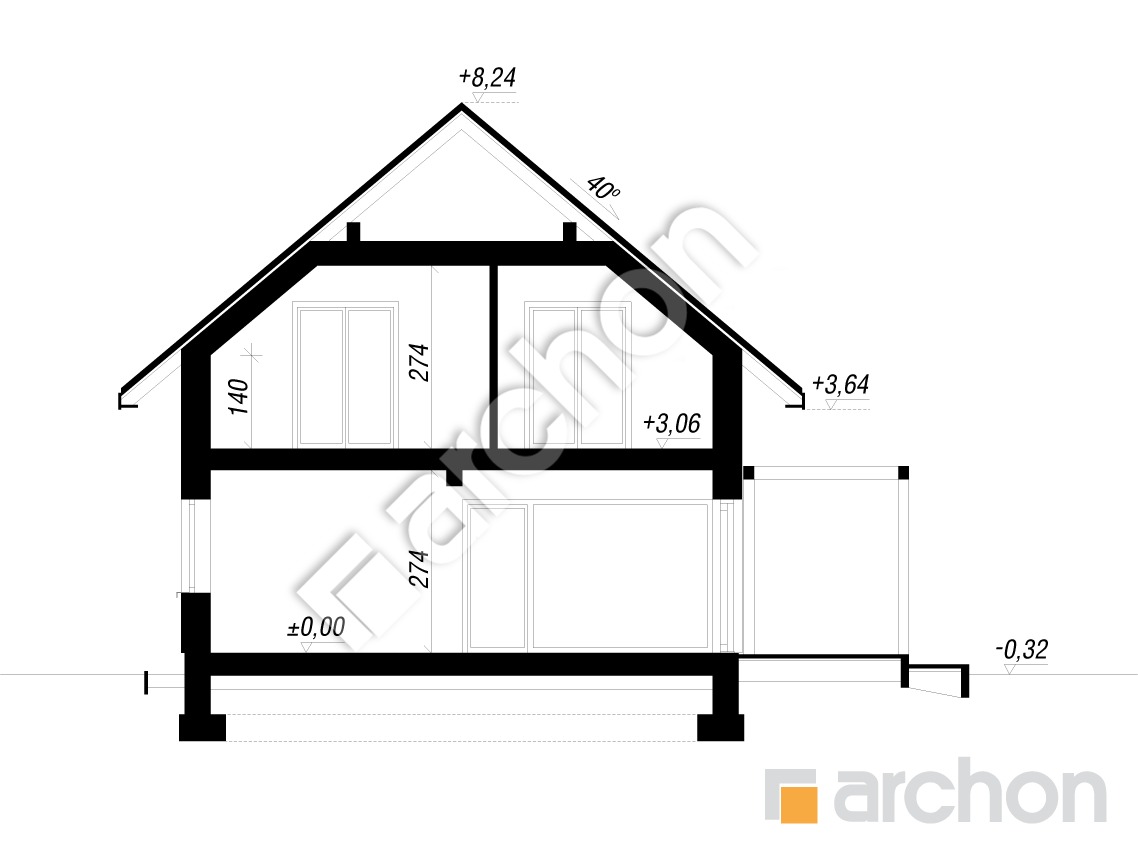

Przekrój

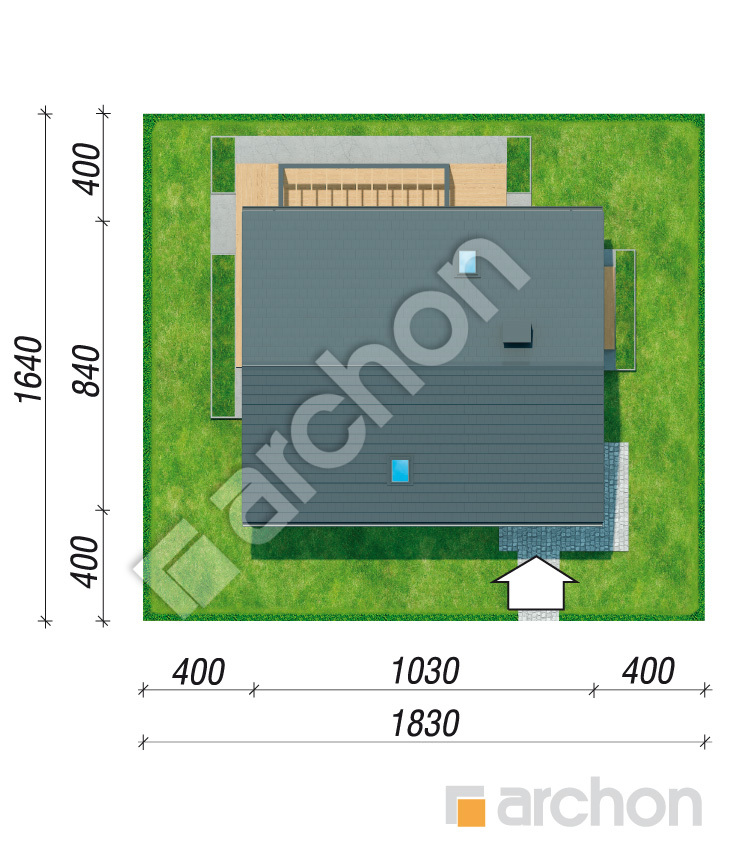

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

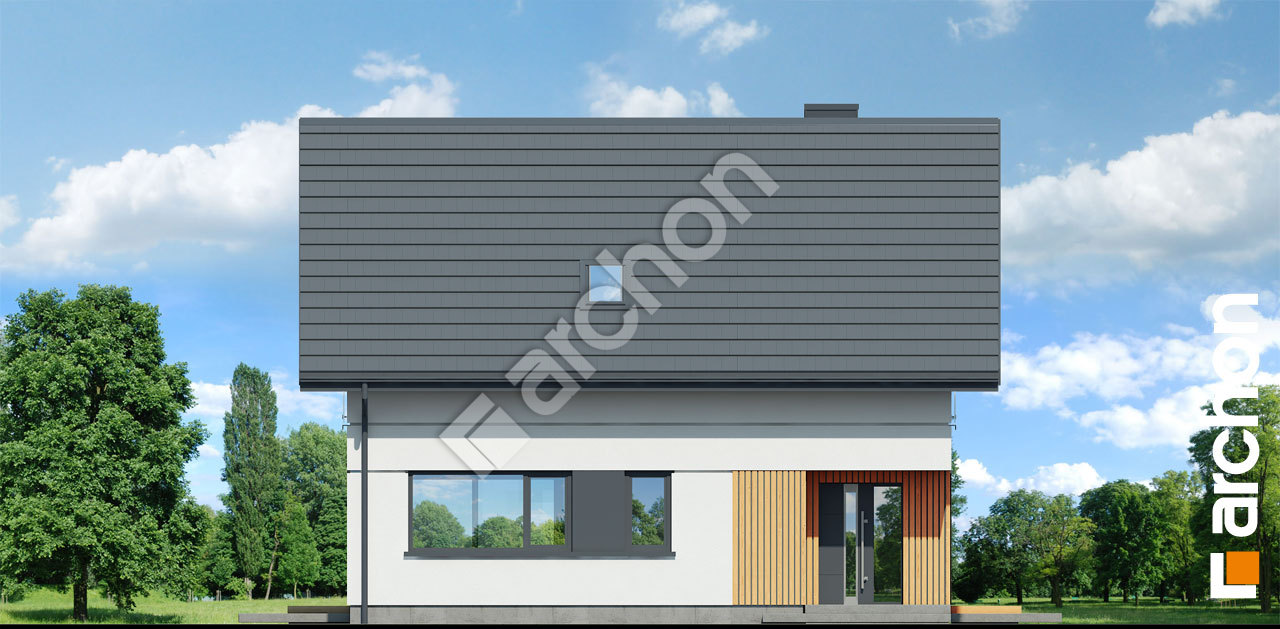

Pokaż lustrzane odbicie Elewacja frontowa projekt dom w gnieznikach e 8b9c74943b1be142e2a7e3221da86877  264 Elewacja frontowa

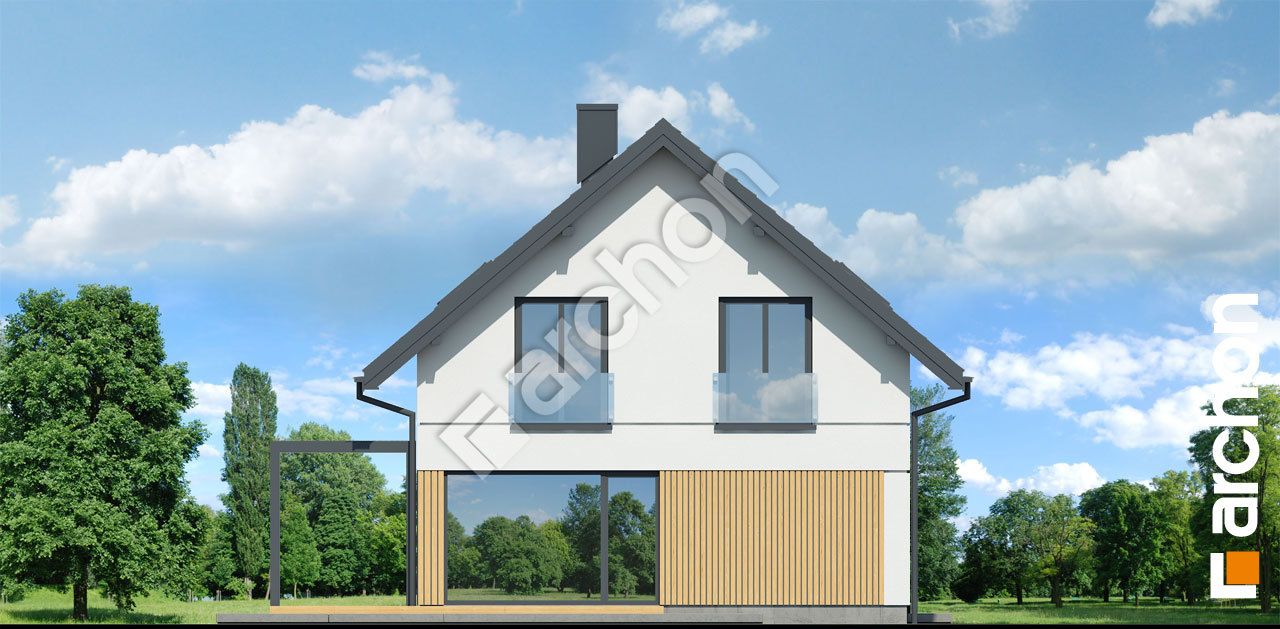

Elewacja boczna projekt dom w gnieznikach e 5508f3985c7b5c9874f8fabb4d669765  265 Elewacja boczna

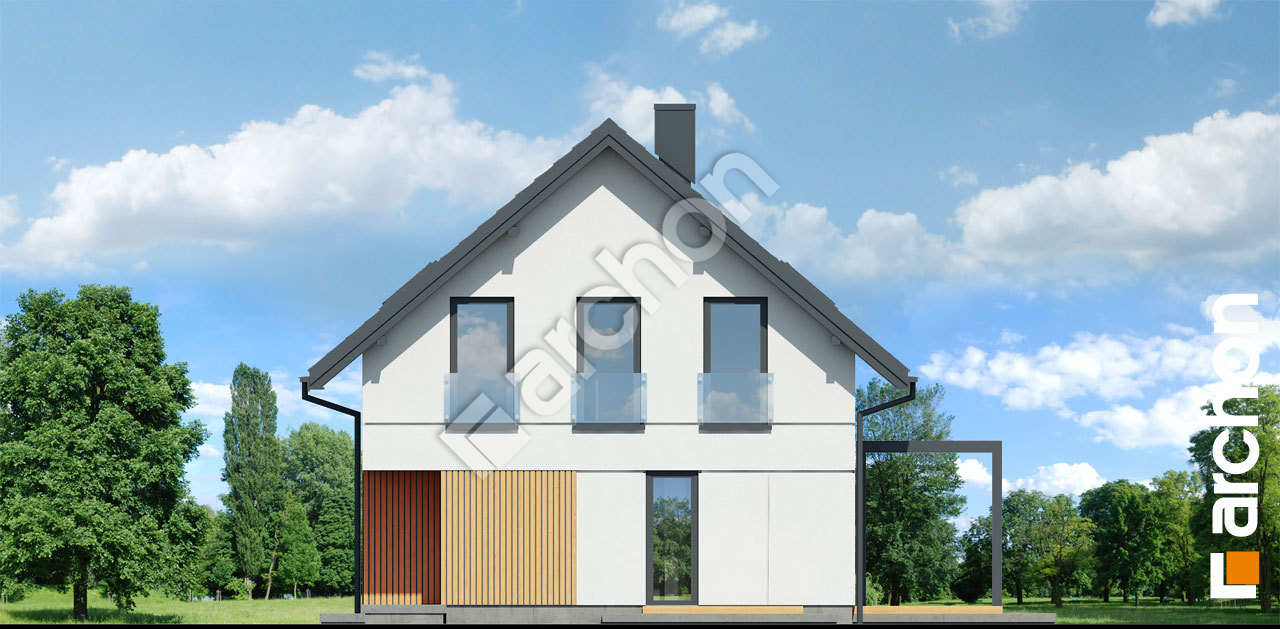

Elewacja boczna projekt dom w gnieznikach e fd6d11542d82cd88d10fcc12f97b726b  266 Elewacja boczna

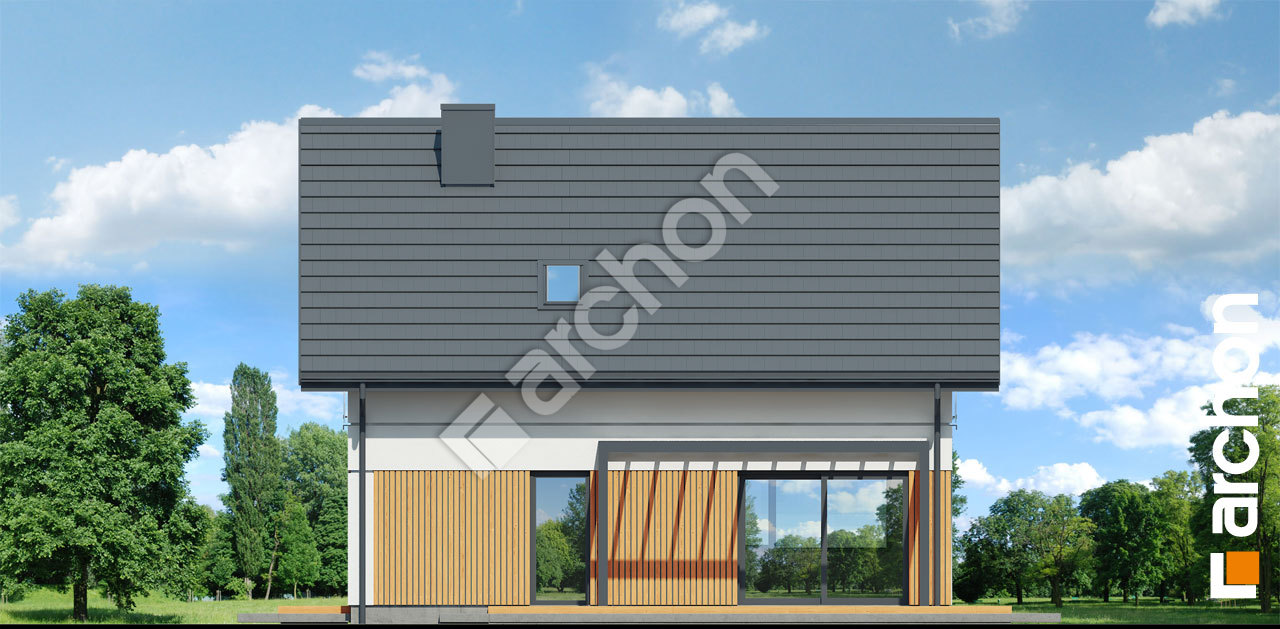

Elewacja ogrodowa projekt dom w gnieznikach e 1af9ae098933122bf97352d17e288a15  267 Elewacja ogrodowa

Interesujący projekt domu z atrakcyjną, przestronną strefą dzienną. Ciekawie dobrana paleta barw na elewacji łączy biało-szare tynki z akcentami jasnej stolarki. Szerokie przeszklenia oraz boczne portfenetry, podkreślają charakter nowoczesnego designu oraz doprowadzają do wnętrza domu wiele naturalnego światła. Praktycznym rozwiązaniem projektu jest podcień nad strefą wejściową, który ochroni przestrzeń przed działaniem słońca i deszczu. Podobne rozwiązanie zastosowano na tarasie, gdzie grafitowa pergola, zapewni domownikom spokojny relaks. Strefa dzienna mieści salon z narożną kanapą, widok na przytulny kominek oraz jadalnię z dużym stołem. Przedłużenie części wypoczynkowej na zewnątrz stanowi taras, który oferuje przestrzeń do aranżacji letniej jadalni lub innego zestawu ogrodowego. W programie użytkowym kuchni przewidziano wyspę z siedziskami oraz funkcjonalne blaty robocze. Hol z atrakcyjnymi schodami pozwala przejść do nowoczesnej łazienki, a dalej przez wiatrołap do kotłowni z wyjściem do ogrodu i możliwością zaaranżowania pralni. W strefie nocnej, na poddaszu mieszczą się trzy komfortowe pokoje dla dzieci oraz główna sypialnia rodziców. Pomieszczenia posiadają wystarczającą ilość miejsca na pojemne szafy, biurko i swobodną przestrzeń do zabawy lub nauki. Do wspólnego użytku domowników pozostaje w pełni wyposażona łazienka. „Dom w gnieźnikach (E)” wzbogaca kategorię: projekty domów z użytkowym poddaszem, projekty domów nowoczesnych, projekty domów bez garażu.
