Projekt domu Dom w gujawach 2 (G2E)

4 570 zł  4 020 zł
(3 268,29 zł netto)
gotowy projekt Dom w gujawach 2 (G2E) widok 1
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, 1 kuchnia, 3 łazienki, spiżarka, kotłownia, pralnia, garderoby, kominek, garaż

  • Powierzchnia domu 145,42 m²
  • Powierzchnia garażu 34,93 m²
  • Powierzchnia kotłowni 9,44 m²
  • Min. wymiary działki 23,2 x 19,8 m
  • 22,2 x 19,8 m
  • Likwidacja okna w garażu.

Do końca promocji:
2019 08 01 stopwatch 01
4 570 zł
4 020 zł (3 268,29 zł netto)
  ZAMÓW PROJEKT
NOWOŚĆ! Projekt na zamówienie

Planowany termin ukończenia dokumentacji: 2023-01-23 Powiadom mnie o dostępności projektu


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 309 zł
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 5 zł
  • Dziennik Budowy 12 zł
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wszystkie projekty domów ARCHON+ są zgodne z WT 2021, co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak:
Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.

Pokaż powierzchnie pomieszczeń
Pokaż lustrzane odbicie
PARTER
117,39 (119,79)
1. Wiatrołap 3,87
2. Spiżarnia 2,61
3. Korytarz 10,16
4. Łazienka 2,91
5. Pokój 9,01
6. Salon + Jadalnia 29,56 (31,96)
7. Kuchnia 14,90
8. Garaż 34,93
9. Kotłownia 9,44
Pokaż powierzchnie pomieszczeń
Pokaż lustrzane odbicie
PODDASZE
72,40 (82,87)
1. Schody 4,05
2. Korytarz 11,15
3. Pralnia 3,28 (4,36)
4. Łazienka 4,93 (6,38)
5. Garderoba 2,34 (3,28)
6. Pokój 12,23 (14,03)
7. Garderoba 3,45
8. Pokój 13,33 (15,11)
9. Łazienka 4,51 (5,82)
10. Pokój 13,13 (15,24)

Dane projektu Domu w gujawach 2 (G2E)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja okna w garażu.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 141 cm
dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji
(Dodatkowo do projektu istnieje możliwość zamówienia projektu pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>)
wentylacja: mechaniczna

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

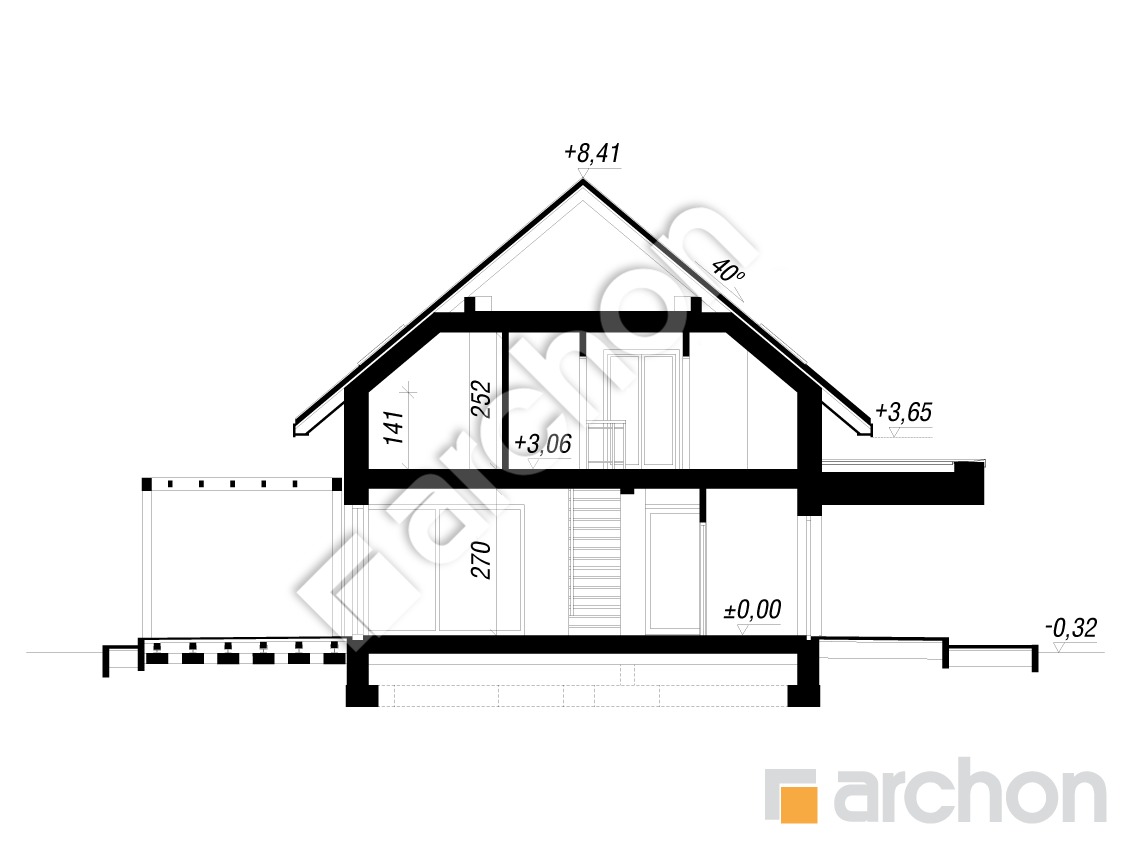

Przekrój

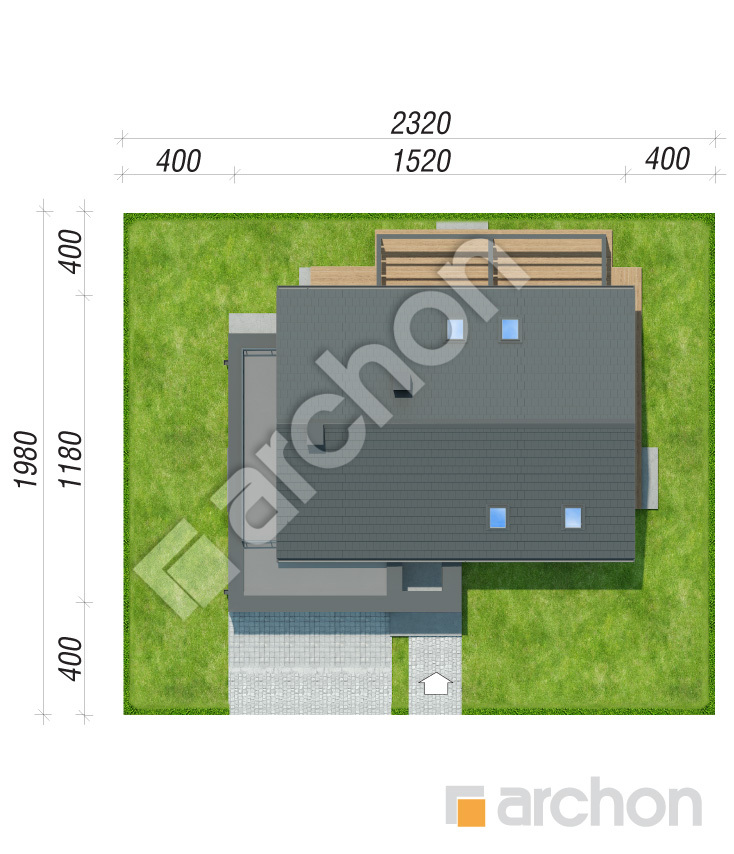

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

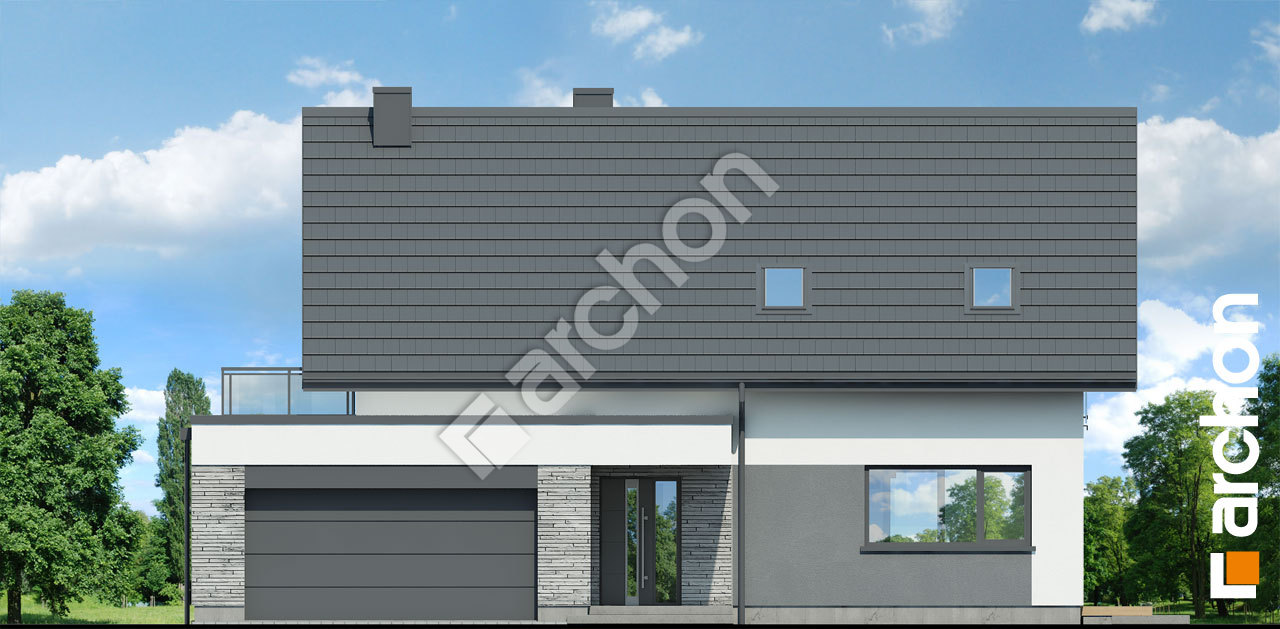

Pokaż lustrzane odbicie Elewacja frontowa projekt dom w gujawach 2 g2e 4f5d51f139b35608750321a1bb37a3a8  264 Elewacja frontowa

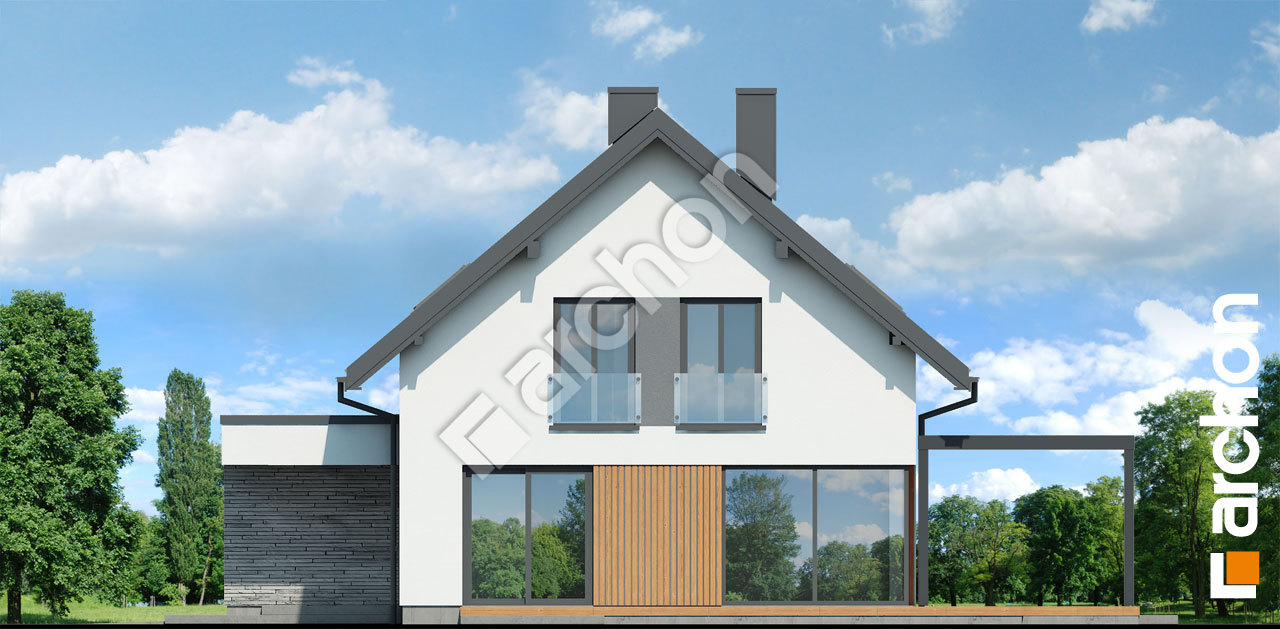

Elewacja boczna projekt dom w gujawach 2 g2e 20ab071a2388348f428726c90760e61f  265 Elewacja boczna

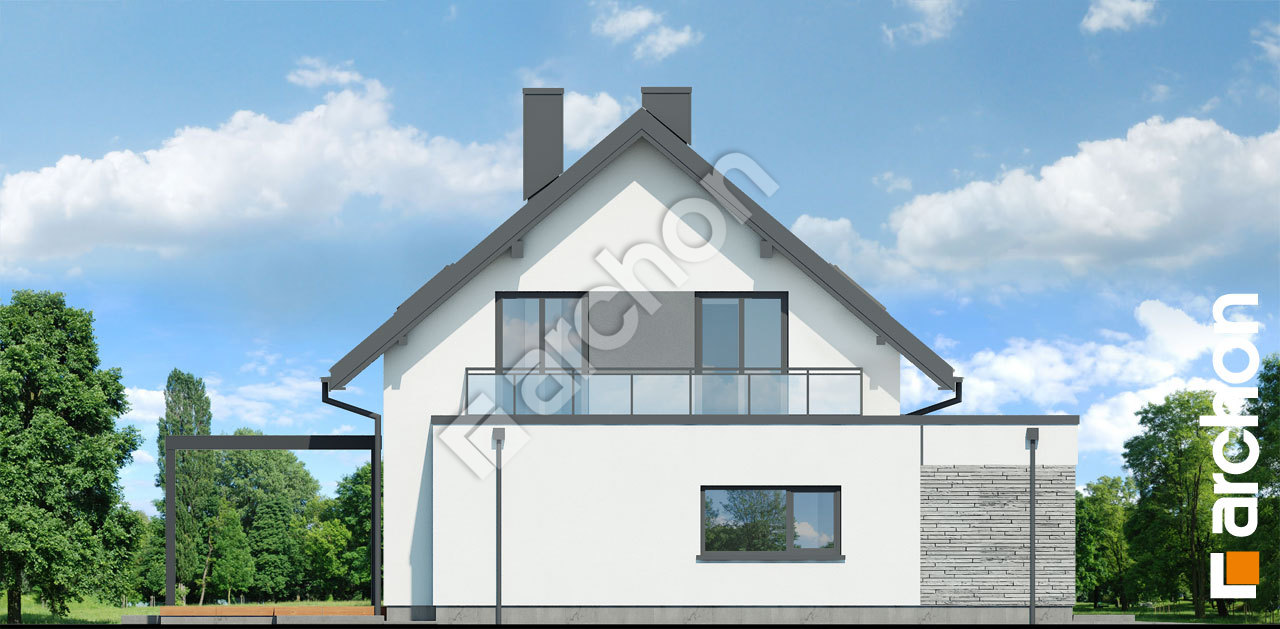

Elewacja boczna projekt dom w gujawach 2 g2e b2733107a41b5bf5c0ad947539f7ca81  266 Elewacja boczna

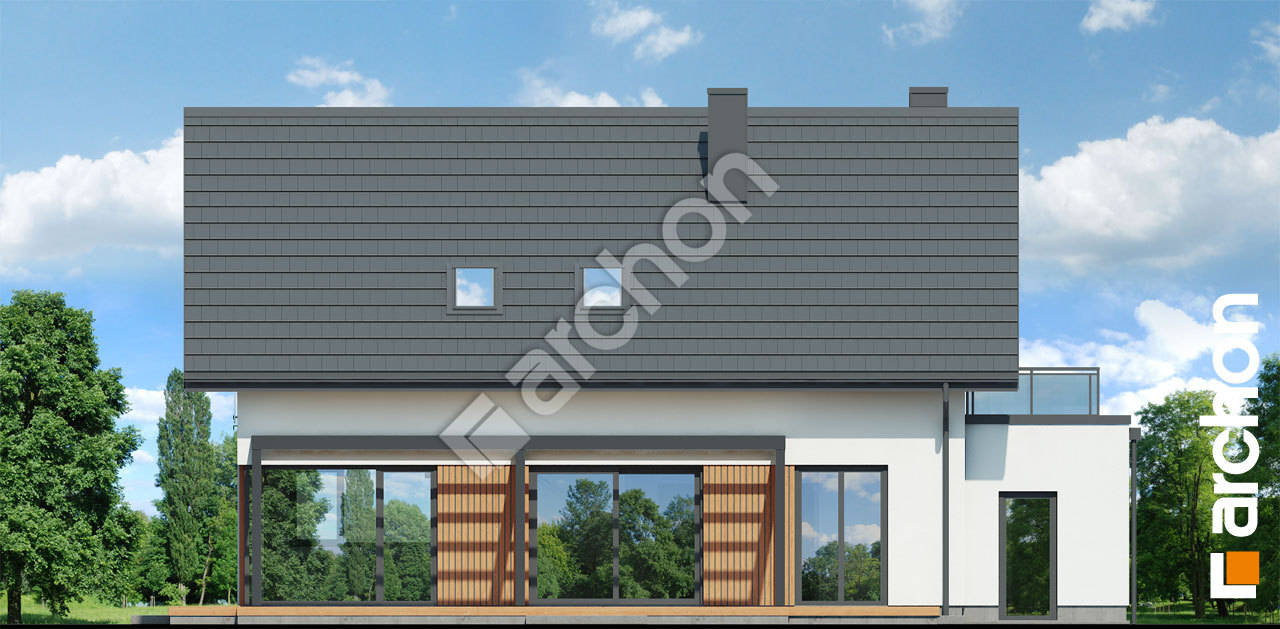

Elewacja ogrodowa projekt dom w gujawach 2 g2e 90f6b5df1ce2f91177ffe9e6272b7090  267 Elewacja ogrodowa

Projekt domu o ciekawie zakomponowanej bryle z wysuniętym na frontowej ścianie garażem dwustanowiskowym, wyróżnionym klinkierową okładziną. Budynek został wyposażony w wentylację mechaniczną z rekuperacją. Elewacja to wyraz nowoczesnego designu, a w jej kompozycji białe tynki łączą się z naturalnymi akcentami, podkreślając charakter bryły. Zwieńczona została ona dwuspadowym dachem w kolorze antracytu, który idealnie koresponduje z grafitową stolarką oraz ażurową pergolą osłaniającą strefę tarasową, ulokowaną po stronie ogrodowej. Szerokie przeszklenia oraz boczne portfenetry gwarantują domownikom naturalne światło przez wiele godzin w ciągu dnia. Zadaszona strefa wejściowa wprowadza nas do funkcjonalnego i wygodnego wiatrołapu, w którym oprócz pojemnych szaf przewidziano miejsce na praktyczny wieszak. Strefa dzienna to słoneczna przestrzeń z szerokimi przeszkleniami, zapewniającymi bezpośredni dostęp do tarasu zarówno z salonu, jadalni, jak i kuchni. Na tarasie domownicy mogą urządzić zewnętrzną jadalnię, kącik kawowy lub strefę grillową. Kuchnia z wielofunkcyjną wyspą i siedziskami w programie użytkowym posiada także praktyczną spiżarnię, która ulokowana została tuż obok. Atutem projektu jest możliwość zastosowania w korytarzu kilku dodatkowych szaf, w których można przechowywać domowe sprzęty lub sezonowe ubrania. Dopełnieniem układu na parterze jest łazienka oraz pokój z wyjściem na taras, który idealnie nada się na aranżację gabinetu lub gościnnej sypialni. Garaż dostępny z wiatrołapu umożliwia dostęp do kotłowni, z której przewidziano wyjście do ogrodu. Strefa nocna została zaprojektowana na poddaszu i mieści przestronny apartament rodziców z łazienką i garderobą oraz dwa ustawne pokoje dla dzieci, oferujące miejsce na swobodną zabawę i naukę. Do wspólnego użytku domowników pozostaje w pełni wyposażona łazienka, pralnia oraz garderoba. Projekt „Domu w gujawach 2 (G2E)" dołącza do kategorii: projekty domów nowoczesnych, projekty domów z poddaszem użytkowym, projekty domów z garażem dwustanowiskowym, projekty domów z wentylacją mechaniczną.
