Projekt domu Dom w gunnerach 2 (R2)

5 600 zł  5 200 zł

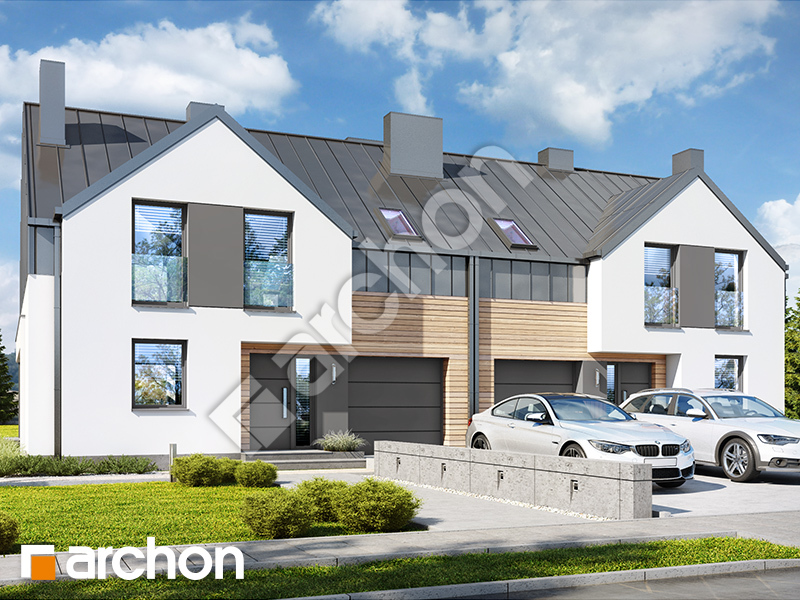

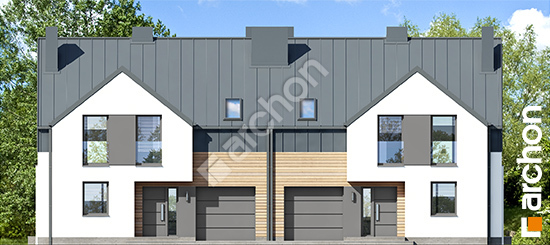

gotowy projekt Dom w gunnerach 2 (R2) widok 1
Dom dwurodzinny (jednorodzinny dwulokalowy) z poddaszem użytkowym
10 pokoi, 2 kuchnie, 2 łazienki, toaleta, kotłownia, pralnia, garderoby, kominek, garaż

  • Powierzchnia domu 212,86 m²
  • powierzchnia garażu 35,70 m²
  • powierzchnia kotłowni 12,10 m²
  • Min. wymiary działki 27,08 x 17,8 m
  • 26,08 x 17,8 m
  • Likwidacja okien na ścianach bocznych.
Koszty budowy
na IV kwartał 2020

361 100 zł


Do końca promocji:
White
5 600 zł
5 200 zł (4 227,64 zł netto)
  DO KOSZYKA
aktualny kosztorys budowlany  560,00 zł 1 zł
zyskujesz 959 zł
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
o wartości 1500 zł
  • Poradnik Architektura Ogrodowa
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
ZESTAW BONÓW RABATOWYCH
o wartości nawet 1550 zł
  • Garaż 50% taniej
  • Kosztorys za 50% ceny
  • Projekty instalacji
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna w 4 egzemplarzach zawierająca:
  • Projekt architektoniczny
  • Projekt konstrukcyjny
  • Projekt wewnętrznych instalacji wod.-kan., c.o. i gazowej oraz projekt wewnętrznych instalacji elektrycznej i odgromowej
Zakres opracowania wewnętrznych instalacji może ulec zmianie w zależności od indywidualnych założeń projektu. (Istnieje możliwość zamówienia projektu w formie zgodnej z nowelizacją Prawa budowlanego obowiązującego od 19.09.2020r. składającego się z 3 egzemplarzy projektu architektoniczno - budowlanego oraz 3 egzemplarzy projektu technicznego).
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

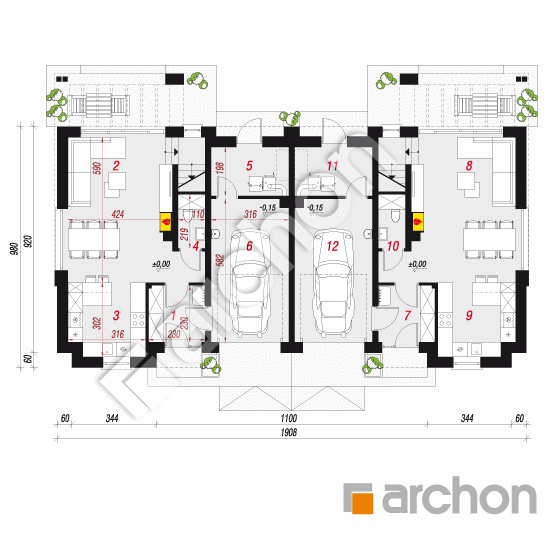

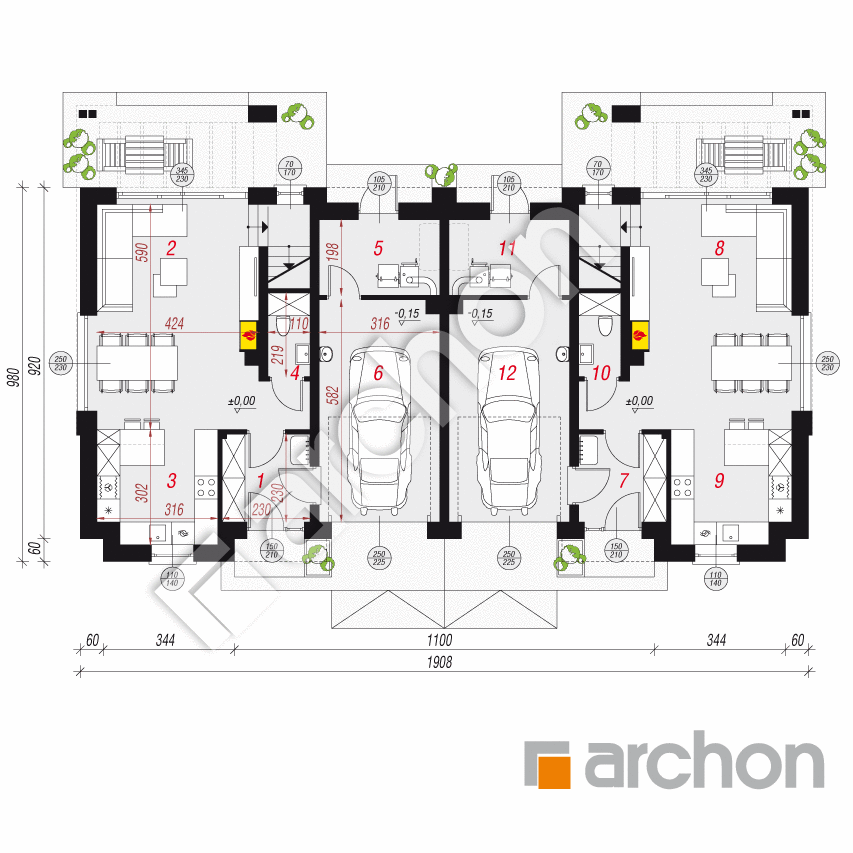

PARTER 131,66 (133,48)
1. Wiatrołap 5,09
2. Salon + Jadalnia 26,41
3. Kuchnia 9,06
4. Toaleta 1,37 (2,28)
5. Kotłownia 6,05
6. Garaż 17,85
7. Wiatrołap 5,09
8. Salon + Jadalnia 26,41
9. Kuchnia 9,06
10. Toaleta 1,37 (2,28)
11. Kotłownia 6,05
12. Garaż 17,85

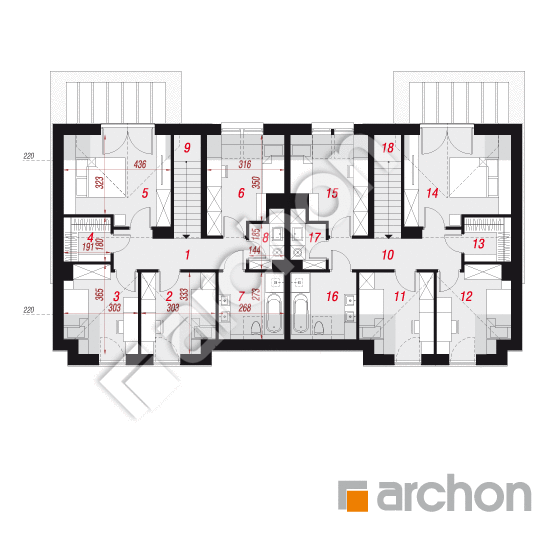

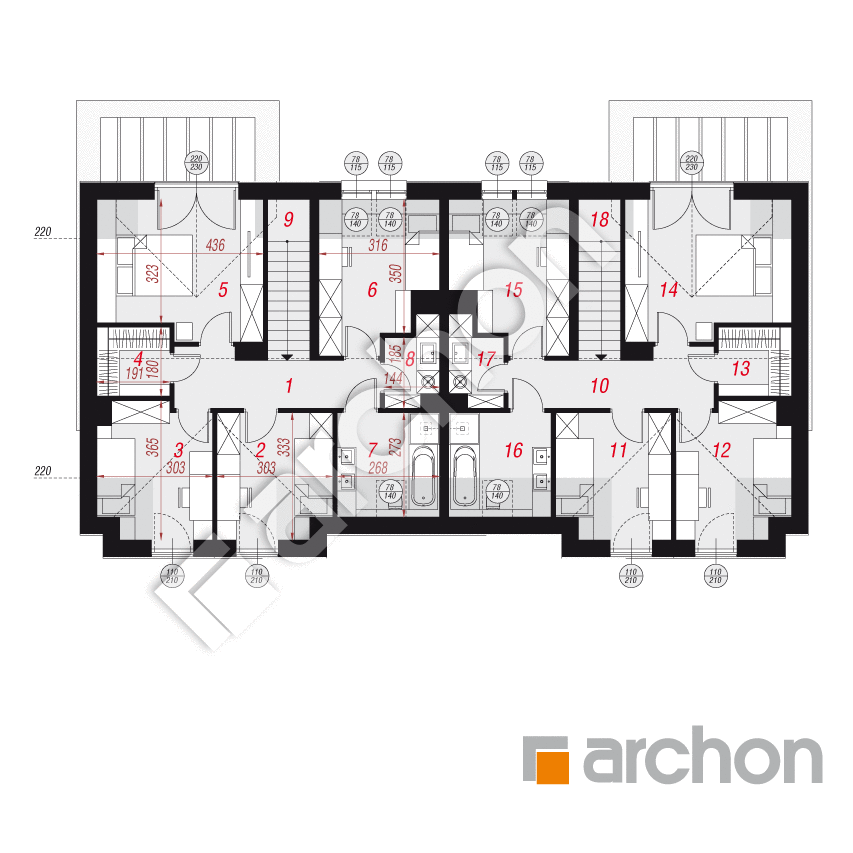

PODDASZE 129,00 (139,96)
1. Schody 4,45
2. Hol 6,95
3. Pokój 8,31 (9,29)
4. Pokój 8,50 (9,48)
5. Garderoba 3,89
6. Pokój 14,30 (14,93)
7. Pokój 9,60 (11,17)
8. Łazienka 5,78 (7,10)
9. Pralnia 2,72
10. Schody 4,45
11. Hol 6,95
12. Pokój 8,31 (9,29)
13. Pokój 8,50 (9,48)
14. Garderoba 3,89
15. Pokój 14,30 (14,93)
16. Pokój 9,60 (11,17)
17. Łazienka 5,78 (7,10)
18. Pralnia 2,72

Dane projektu Domu w gunnerach 2 (R2)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.
Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836: 1997)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach. "
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836:1997, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 140 cm
dach: dwuspadowy, nachylenie 38 st. , więźba drewniana, blacha, okno dachowe VELUX
kocioł: na paliwo stałe + alternatywnie gazowy
(W dokumentacji zaprojektowano kocioł na paliwo stałe. Dodatkowo do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.)
ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Salon + Jadalnia (2), Kuchnia (3), Toaleta (4), Wiatrołap (7), Salon + Jadalnia (8), Kuchnia (9), Toaleta (10); PODDASZE: Łazienka (8), Łazienka (17)
wentylacja: grawitacyjna
(W dokumentacji zaprojektowano wentylację grawitacyjną. Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. więcej >>)

Energooszczędność

WT 2021 Projekt zgodny z WT 2021 więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

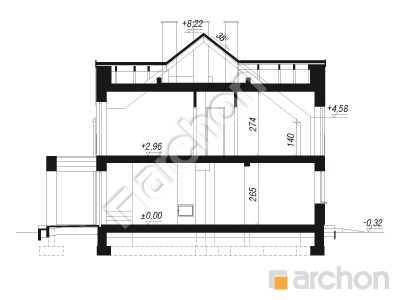

Przekrój

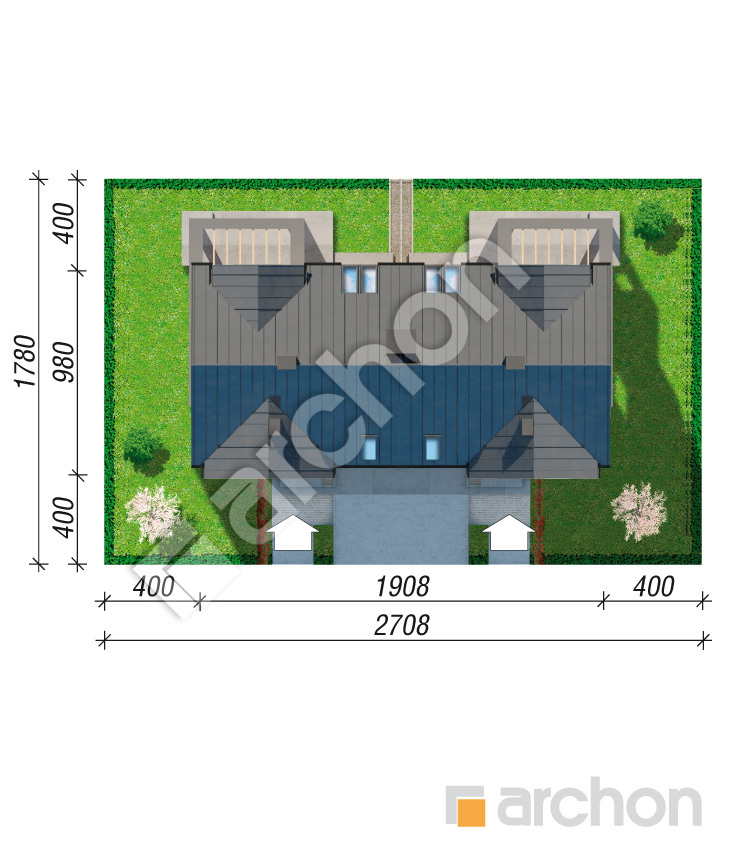

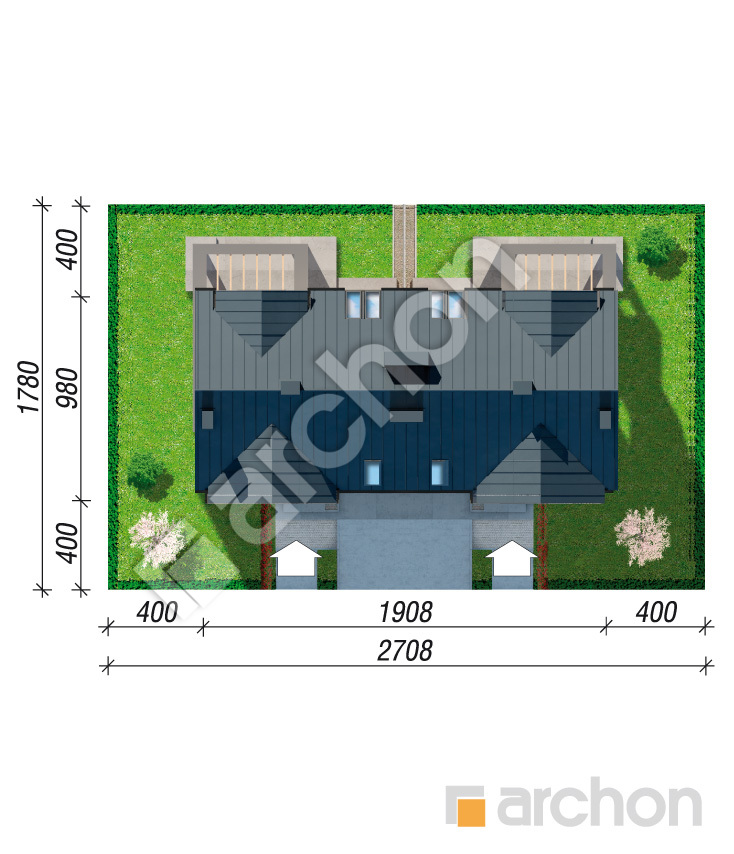

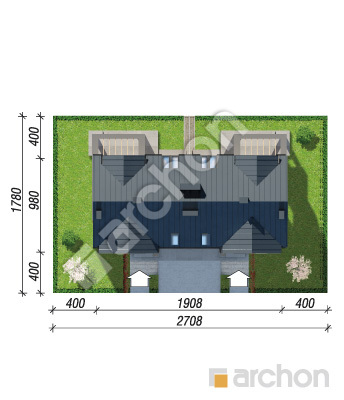

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

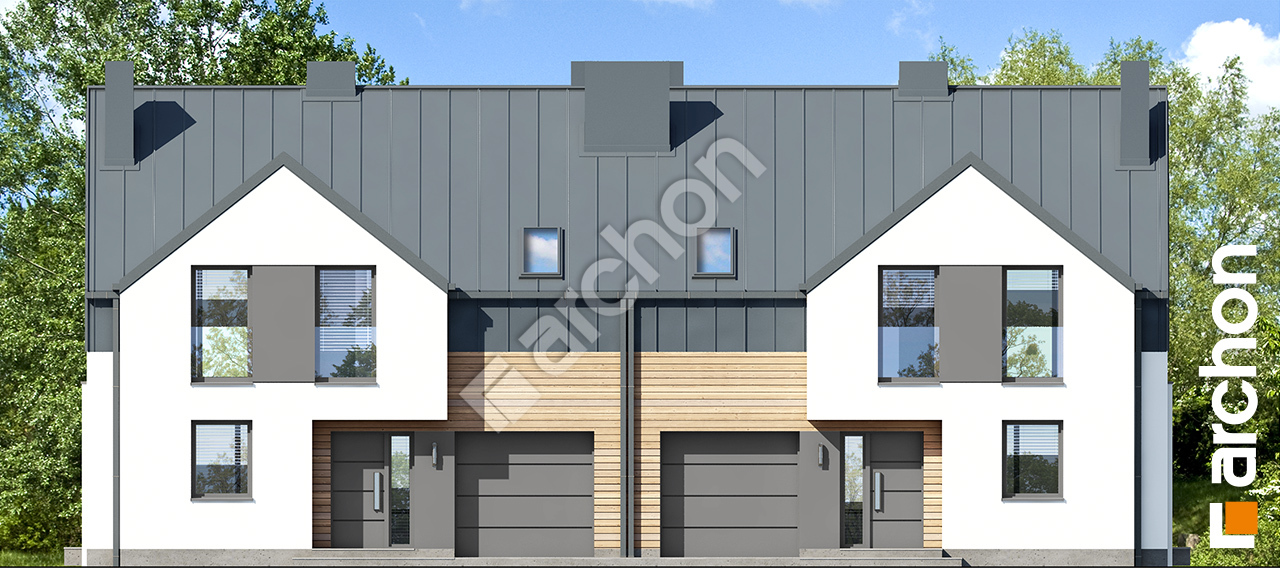

White Elewacja frontowa

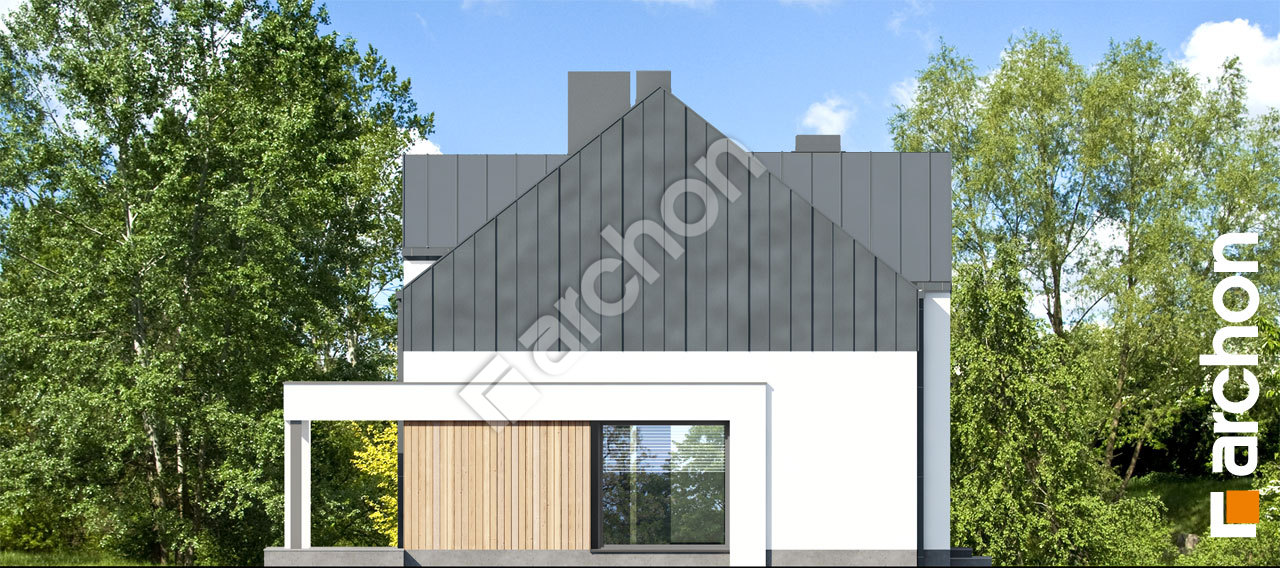

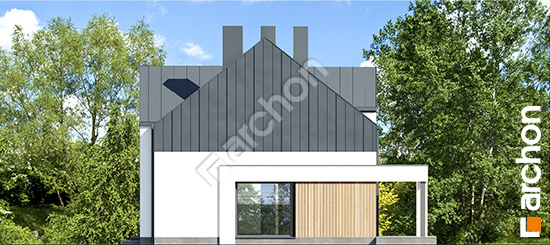

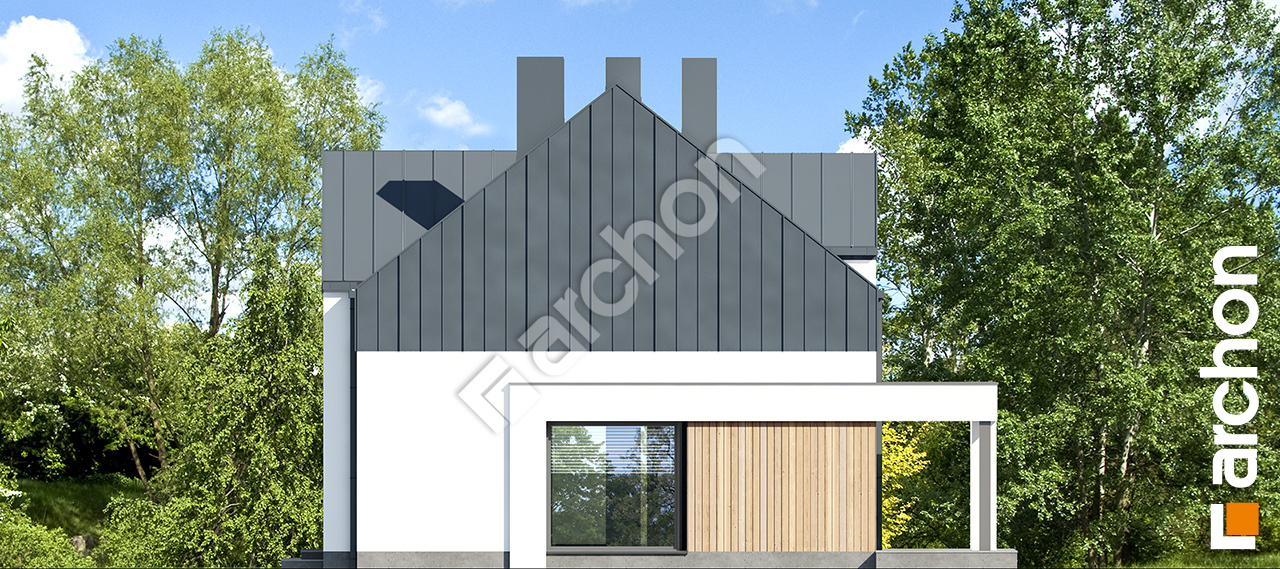

White Elewacja boczna

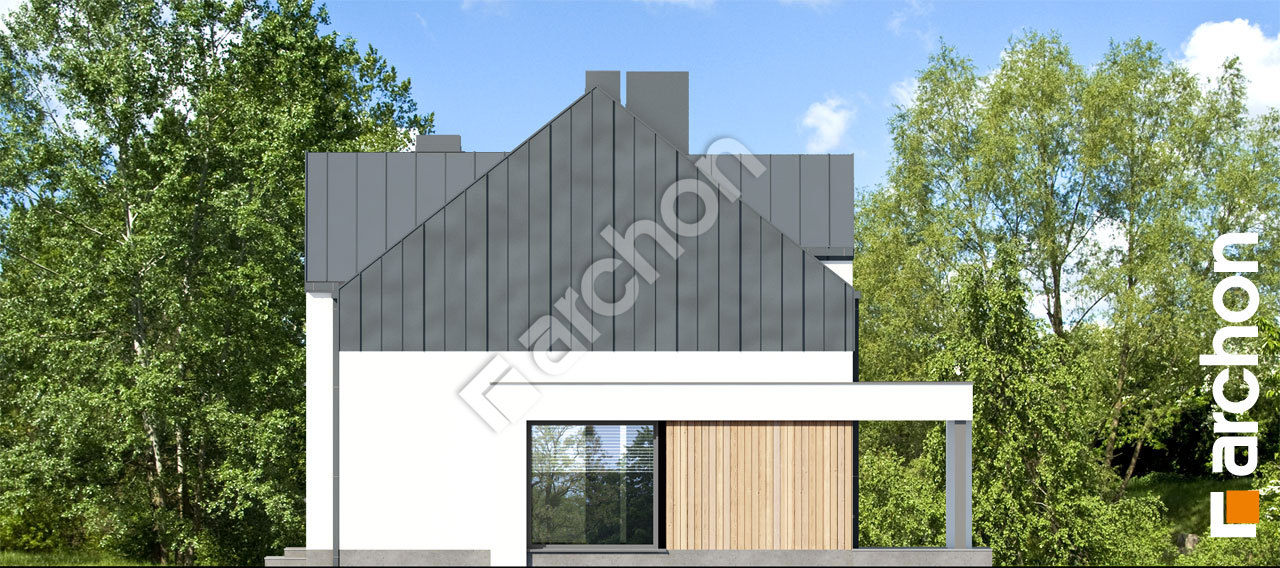

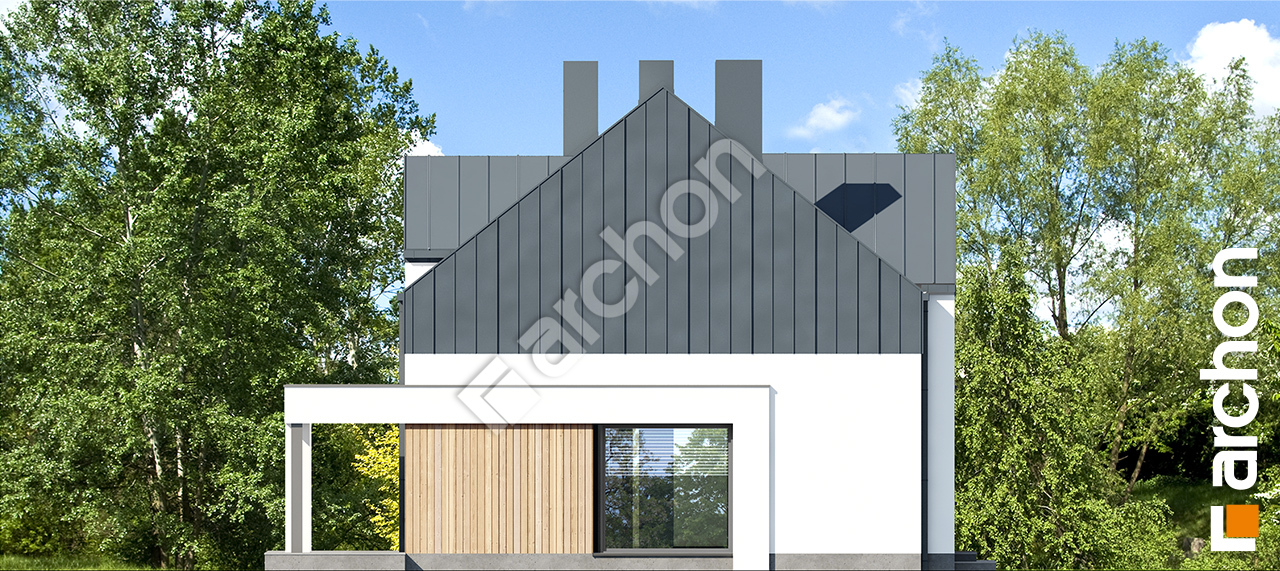

White Elewacja boczna

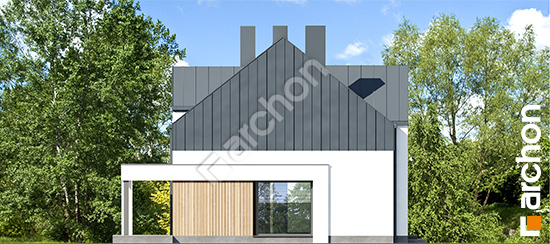

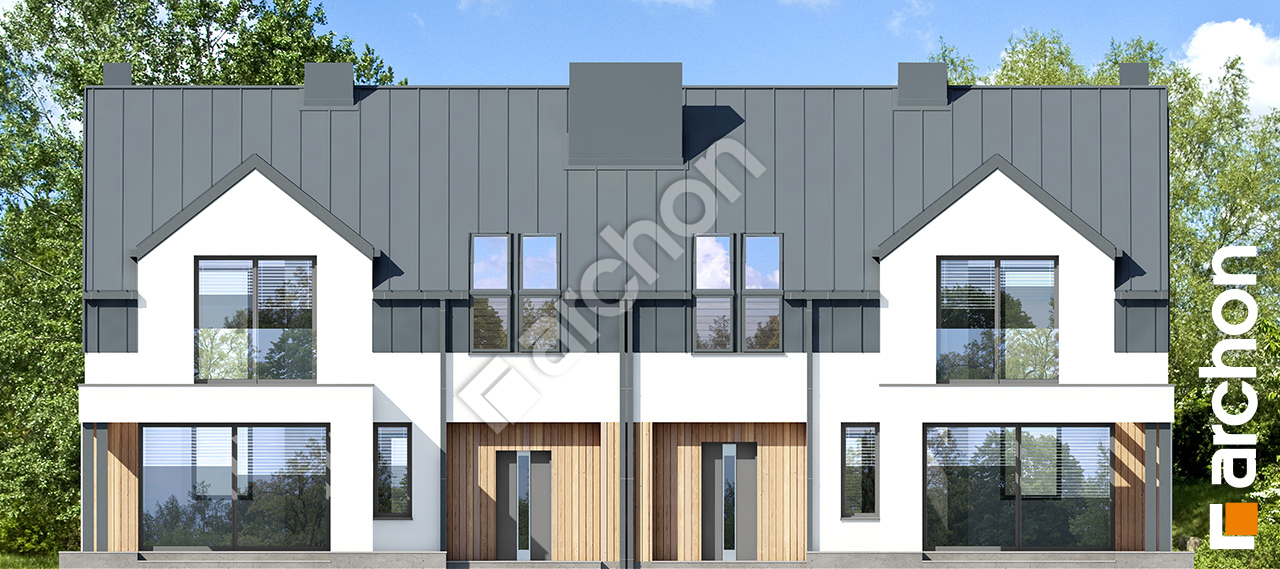

White Elewacja ogrodowa

Interesujący projekt domu dwurodzinnego o nowoczesnej, prostej bryle, którą urozmaicają ciekawe detale. W podcieniach zaprojektowanych na elewacji frontowej ryzalitów usytuowano wejścia główne do lokali. Charakter podkreśla pokryty blachą na rąbek, bezokapowy dach oraz efektowne przeszklenia. Tarasowe pergole przesłaniają strefy letniego relaksu, które powiększają przestrzeń wypoczynkową domu. Przesuwne przeszklenie w salonie szeroko otwiera dom na widok zewnętrzny. Atrakcyjnie prezentuje się sąsiadująca z salonem jadalnia, z miejscem na duży stół. W kuchni przewidziano barek śniadaniowy, wygody blat roboczy, odpowiednia ilość powierzchni do przechowywania. Na osi wejścia znajduje się toaleta. Wiatrołap stanowi naturalną barierę pomiędzy częścią mieszkalną, a zapleczem gospodarczym. Kotłownia na paliwo stałe posiada wejście bezpośrednie z zewnątrz, jest także dostępna przez garaż. Wśród pomieszczeń zaprojektowanych na poddaszu znajdują się trzy pokoje dla dzieci oraz komfortowa sypialnia rodziców. Program funkcjonalny każdego mieszkania dopełnia garderoba, w pełni wyposażona łazienka oraz pralnia. Zaprezentowany dom należy do kategorii: gotowe projekty domów, projekty domów dwurodzinnych, projekty domów nowoczesnych. Wśród dostępnych wersji z kolekcji „Domów w gunnerach” znajdują się m.in.: „|Dom w gunnerach 2 (S)|” do zabudowy szeregowej, „|Dom w gunnerach 2 (B)|” do zabudowy bliźniaczej, a także jednorodzinny „|Dom w gunnerach|”.
