Projekt domu  Dom w jonagoldach 5 (G2PD)

Cena z kodem 5 350 zł (4 349,59 netto)
Dom jednorodzinny z poddaszem użytkowym
6 pokoi, 1 kuchnia, 3 łazienki, spiżarka, 1 kotłownia, pralnia, antresola, kominek, garaż, strych

  • Powierzchnia domu 199,48 m²
  • Powierzchnia garażu 33,10 m²
  • Powierzchnia strychu 8,41 m²
  • Powierzchnia kotłowni 6,82 m²
  • Min. wymiary działki 23,3 x 27,0 m
  • 21,5 x 27,0 m
  • Likwidacja wykusza w jadalni, oraz okien w kotłowni i garażu.
Koszty budowy
na III kwartał 2024

529 100 zł


Cena z kodem rabatowym 350ARCHON
5 350 zł z VAT 23% (4 349,59 zł netto)
Kod ważny do 08.10.2024 r. godz. 08:00
2019 08 01 stopwatch 01
Jak skorzystać z kodu?
Cena regularna 5 700 zł
Najniższa cena z 30 dni przed obniżką 5 350 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13

GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 419 zł
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 20 zł
  • Dziennik Budowy 20 zł
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są zgodne z aktualnie obowiązującymi Warunkami Technicznymi (WT 2021), co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak:
Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.

Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Dołącz do nas na facebooku
DOŁĄCZ DO GRUPY BUDUJĄCYCH
JONAGOLDY KTÓRE KOCHACIE

Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PARTER
173,22 (179,19)
1. Wiatrołap 7,61
2. Hol 9,67 (9,76)
3. Spiżarnia 2,15
4. Kuchnia 11,56
5. Salon + Jadalnia 38,48
6. Łazienka 3,62
7. Pralnia 3,26
8. Łazienka 5,30
9. Hol 6,52
10. Pokój 13,80
11. Pokój 15,69
12. Pokój 15,64
13. Kotłownia 6,82 (12,70)
14. Garaż 33,10
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PODDASZE
74,59 (194,10)
1. Schody 7,05 (7,57)
2. Pom. rekreacyjne 35,47 (85,34)
3. Pom. rekreacyjne 16,84 (39,66)
4. Sauna 2,79 (4,24)
5. Łazienka 4,03 (5,58)
6. Strych ocieplony 8,41 (51,71)

Dane projektu Domu w jonagoldach 5 (G2PD)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja wykusza w jadalni, oraz okien w kotłowni i garażu.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 25 cm
dach: czterospadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna CREATON, okno dachowe VELUX
brama garażowa: HÖRMANN
kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji

pompa ciepła POMPA CIEPŁA
Dodatkowo do projektu oferujemy projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach:
wentylacja: grawitacyjna

Dodatkowo do projektu domu oferujemy projekt wentylacji mechanicznej z odzyskiem ciepła (rekuperacją), jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

Przekrój

gotowy projekt Dom w jonagoldach 5 (G2PD) przekroj budynku

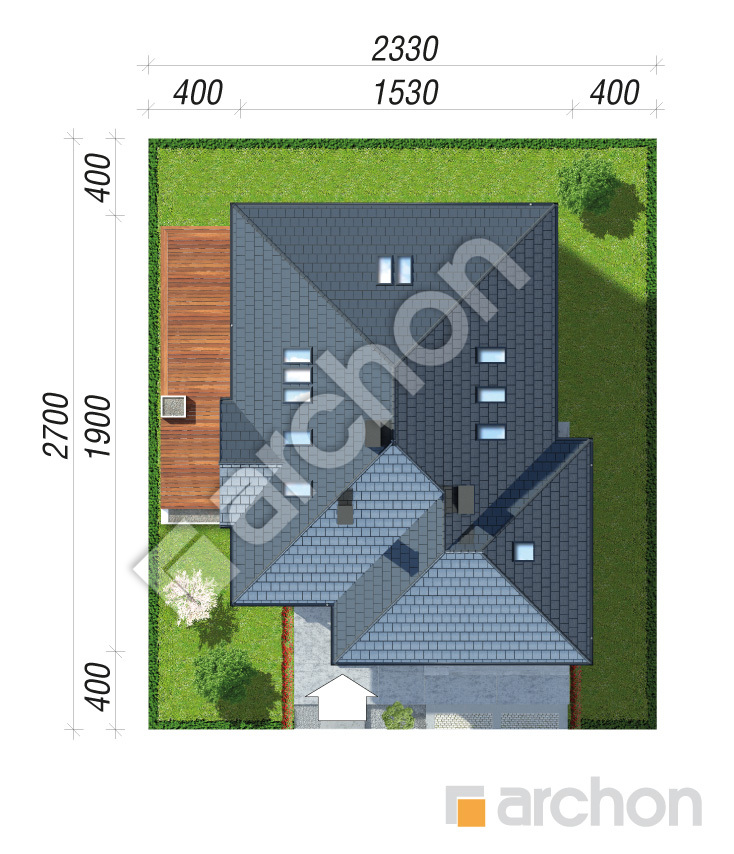

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

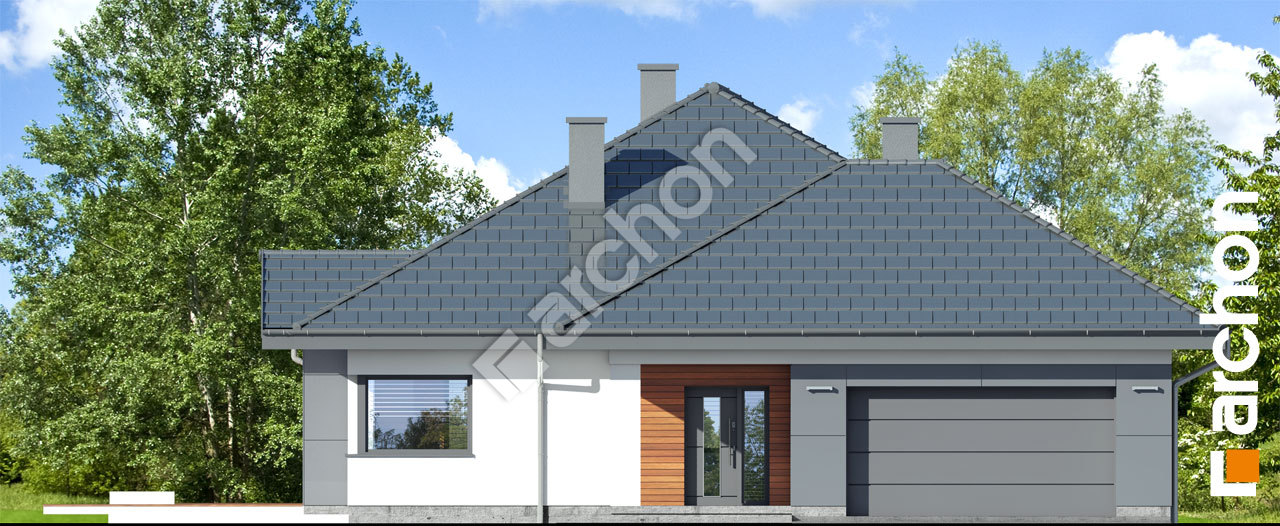

Pokaż lustrzane odbicie Elewacja frontowa projekt dom w jonagoldach 5 g2pd b9b4c95189a4fa129bccedb20ed02c6a  264 Elewacja frontowa

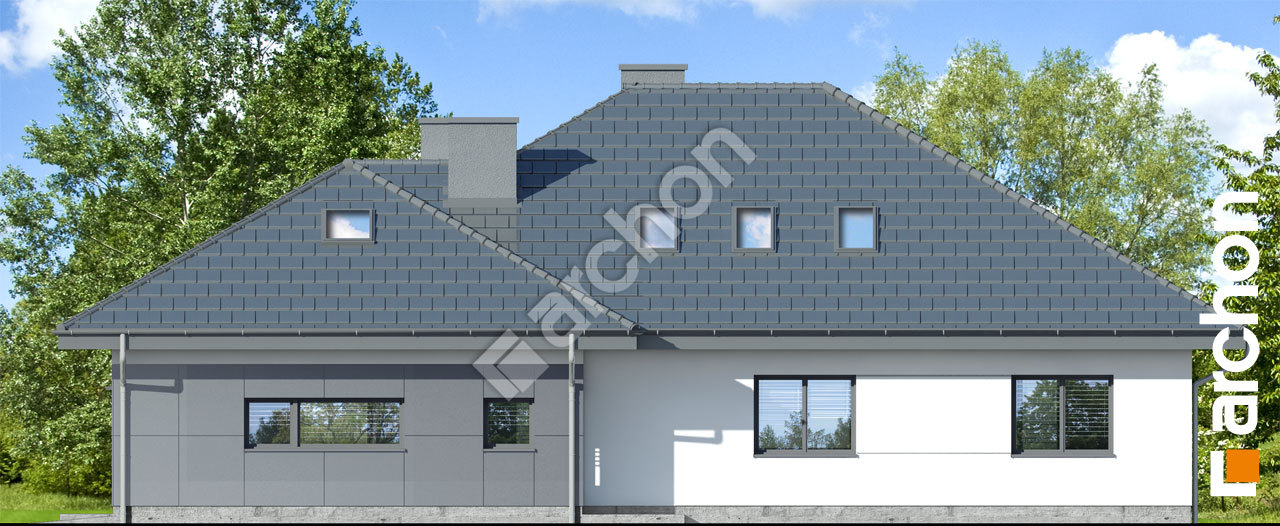

Elewacja boczna projekt dom w jonagoldach 5 g2pd c24abd5357ba8cbbcdb7efca35ce981f  265 Elewacja boczna

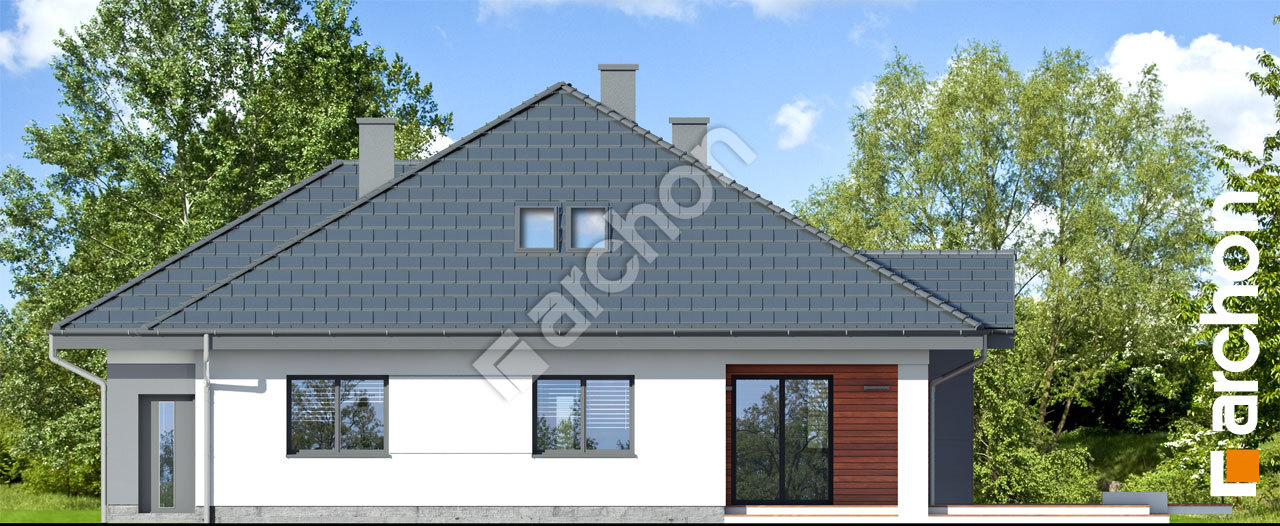

Elewacja boczna projekt dom w jonagoldach 5 g2pd 2439902b637229ffb77dfa5a6f3e358c  266 Elewacja boczna

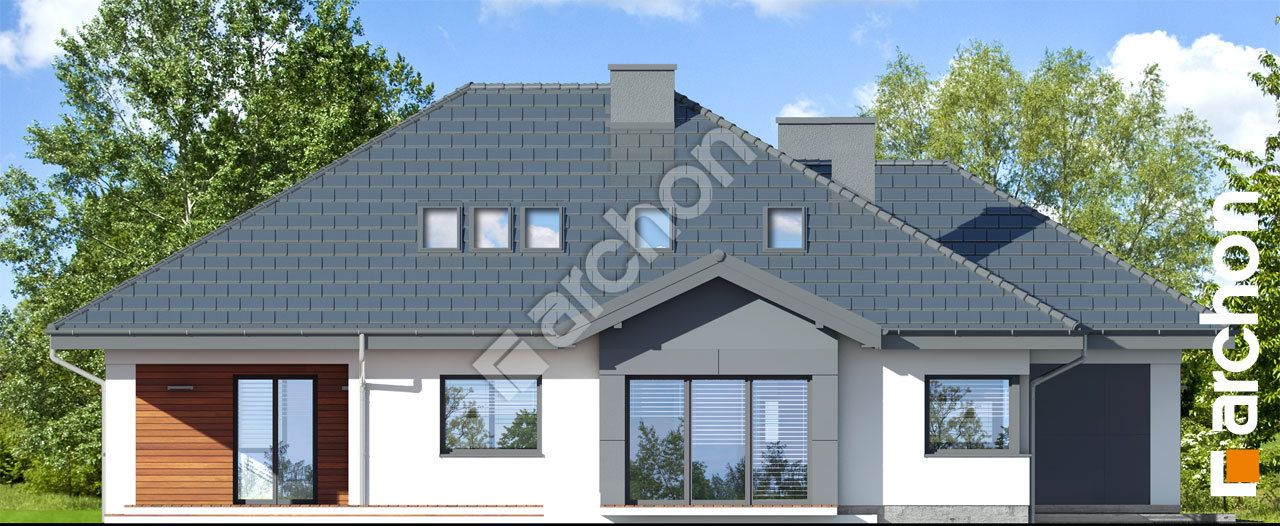

Elewacja ogrodowa projekt dom w jonagoldach 5 g2pd ec18a11e31b6c74d842bedf3b143481a  267 Elewacja ogrodowa

To nowa wersja projektu z kolekcji „Domy w jonagoldach”, z trzema sypialniami i poddaszem rekreacyjnym. Atrakcyjny wygląd zewnętrzny zapewnia interesująca kompozycja elewacji, wykorzystano połączenie jasnego tynku z naturalnym drewnem, w akcentach zastosowano dodatkowo okładzinę betonową. Czterospadowy dach o nachyleniu 30 st. pokryto płaską dachówką ceramiczną. W budynku zaprojektowano obszerny garaż na dwa samochody. Wejście główne umiejscowiono w praktycznie osłoniętym podcieniu, a do przestronnego wnętrza domu prowadzi wygodny wiatrołap. W ramach parteru czytelnie wyodrębniono strefę dzienną, w jej centralnej części zlokalizowano reprezentacyjną jadalnię z szerokim przeszkleniem tarasowym. Komfortowy relaks w rodzinnym gronie oferuje duży salon, stąd mieszkańcy mają dostęp do zadaszonego tarasu, na którym można urządzić letni kącik kawowy. W programie kuchni zastosowano funkcjonalny program użytkowy z obszernymi blatami, barkiem śniadaniowym, wysoką zabudową. Dodatkowe miejsce do przechowywania produktów zapewnia znajdująca się przy kuchni spiżarnia. Z osobnego korytarza dostępna jest strefa prywatna, która obejmuje trzy ustawne sypialnie, dwie łazienki oraz pralnię. Przez wiatrołap można przejść do dwustanowiskowego garażu oraz kotłowni na paliwo stałe. Na poddaszu zaprojektowano wielostrefową przestrzeń rekreacyjną z miejscem na wygodne sofy, stół bilardowy, niewielką siłownię oraz znajduje się tutaj również sauna, łazienka oraz strych. „Dom w jonagoldach 5 (G2PD)” należy do kolekcji: projekty domów nowoczesnych, projekty domów z czterospadowym dachem, projekty domów z dwustanowiskowym garażem.
