Projekt domu Dom w klematisach 20 (SA)

3 430 zł 3 030 zł
(2 463,41 zł netto)

DO KOSZYKA

WT 2021 Eurokody

RABAT 400 zł na każdy projekt domuRABAT 400 zł

gotowy projekt Dom w klematisach 20 (SA) widok 1

Zobacz lustrzane odbicie

gotowy projekt Dom w klematisach 20 (SA) Strefa dzienna (wizualizacja 1 widok 1)

gotowy projekt Dom w klematisach 20 (SA) Strefa dzienna (wizualizacja 1 widok 2)

gotowy projekt Dom w klematisach 20 (SA) Strefa dzienna (wizualizacja 1 widok 3)

gotowy projekt Dom w klematisach 20 (SA) Strefa dzienna (wizualizacja 1 widok 4)

gotowy projekt Dom w klematisach 20 (SA) Wizualizacja kuchni 1 widok 1

gotowy projekt Dom w klematisach 20 (SA) Wizualizacja kuchni 1 widok 2

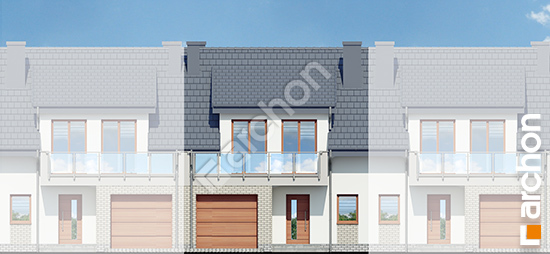

gotowy projekt Dom w klematisach 20 (SA) Wizualizacja wszystkich segmentów

gotowy projekt Dom w klematisach 20 (SA) widok 1

Dom do zabudowy szeregowej z poddaszem użytkowym

5 pokoi, 1 kuchnia, 2 łazienki, kotłownia, kominek, garaż

Powierzchnia domu 99,88 m²
Powierzchnia garażu 17,72 m²
Powierzchnia kotłowni 4,08 m²
Min. wymiary działki 7,7 x 19,8 m

Więcej parametrów

Koszty budowy
na III kwartał 2021

187 000 zł

Więcej o kosztach budowy Bezpłatne zestawienie materiałów Sprawdź kredyt na budowę domu

Do końca promocji:

3 430 zł

3 030 zł (2 463,41 zł netto)

ZAMÓW PROJEKT

aktualny kosztorys budowlany 350,00 zł 99 zł

Kup kosztorys z projektem i zyskaj dodatkowo 251 zł

Projekt dostępny od ręki

Masz pytania?
Zadzwoń

+48 12 37 21 900 pn-pt 8-19, sb. 9-13

Extra Dodatki GRATIS: Zyskaj nawet 1730 zł!

GRATIS EXTRA DODATKI
o wartości 150 zł

Poradnik Inwestora
Poradnik Energooszczędny
Teczka na dokumenty
Bezpłatna dostawa
Zgoda na zmiany
Charakterystyka energetyczna
Zestawienie materiałów

RABATY NA PRODUKTY DODATKOWE
o wartości nawet 1580 zł

Garaż 50% taniej
Kosztorys za 99 zł
Projekty instalacji

Więcej o Extra Dodatkach

Dostawa projektu domu GRATIS!

Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.

Sprawdź warunki dostawy

Wymiana do 90 dni, zwrot do 30 dni

Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.

Sprawdź warunki zwrotu i wymiany projektu domu

Projekt zgodny z WT 2021

Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:

U_ściany < 0,20 W/(m²*K)
U_dachu < 0,15 W/(m²*K)
U_okien < 0,9 W/(m²*K)
U_podłóg < 0,3 W/(m²*K)

oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:

EP < 70 [kWh/(m²*rok)]

Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.

Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.

Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

Co zawiera gotowy projekt domu?

Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.

Projekt architektoniczno-budowlany - zakres projektu architektonicznego
Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych

Czytaj więcej

Bezpłatna zgoda na zmiany

Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

Więcej o zmianach w projekcie

NOWA forma Projektu 3+3

Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.

Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:

Projekt architektoniczno-budowlany - zakres projektu architektonicznego
Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych

Czytaj więcej

Pakiet OZE - dodatkowe Energooszczędne rozwiązania do projektu Pakiet OZE - Energooszczędne rozwiązania

Wszystkie projekty domów ARCHON+ są zgodne z WT 2021, co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak: projekt pompy ciepła, projekt fotowoltaiki czy projekt instalacji solarnej. Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.

Do każdego projektu oferujemy możliwość zamówienia dodatkowych instalacji:

Projekt instalacji fotowoltaicznej

Projekt instalacji solarnej

Czytaj więcej

Dom do zabudowy szeregowej z poddaszem użytkowym

5 pokoi, 1 kuchnia, 2 łazienki, kotłownia, kominek, garaż

Powierzchnia domu 99,88 m²
Powierzchnia garażu 17,72 m²
Powierzchnia kotłowni 4,08 m²
Min. wymiary działki 7,7 x 19,8 m

Więcej parametrów

Koszty budowy
na III kwartał 2021

187 000 zł

Więcej o kosztach budowy Bezpłatne zestawienie materiałów Sprawdź kredyt na budowę domu

Do końca promocji:

3 430 zł

3 030 zł (2 463,41 zł netto)

ZAMÓW PROJEKT

aktualny kosztorys budowlany 350,00 zł 99 zł

Kup kosztorys z projektem i zyskaj dodatkowo 251 zł

Projekt dostępny od ręki

Masz pytania?
Zadzwoń

+48 12 37 21 900 pn-pt 8-19, sb. 9-13

Uwaga! Wszystkie podane informacje dotyczą 1 segmentu.

Co możesz zmienić? zobacz lustrzane odbicie Dopasuj do Twojej działki Zobacz rzut interaktywny

gotowy projekt Dom w klematisach 20 (SA) rzut parteru

PARTER	68,67	(72,19)
1. Wiatrołap	3,91
2. Garaż	17,72	(21,24)
3. Hol	4,73
4. Schody	4,92
5. Salon	24,33
6. Kuchnia	5,88
7. Łazienka	3,10
8. Kotłownia	4,08

Co możesz zmienić? zobacz lustrzane odbicie Zobacz rzut interaktywny

gotowy projekt Dom w klematisach 20 (SA) rzut poddasza

PODDASZE	53,01	(56,64)
1. Hol	4,59
2. Pokój	10,47	(11,35)
3. Pokój	9,95	(10,88)
4. Łazienka	6,13
5. Pokój	10,93	(11,87)
6. Pokój	10,94	(11,82)

Dane projektu Domu w klematisach 20 (SA)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)

W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.

Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m²) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.

Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).

Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy

Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody

Konstrukcja zgodna z normami Eurokod

Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.

(W dokumentacji zaprojektowano wentylację grawitacyjną. Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. )

Energooszczędność

WT 2021 Projekt zgodny z WT 2021

EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.

EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m²*rok)]
WT2021 - 70 [kWh/(m²*rok)]

Termoizolacyjność

U_ścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość U_ściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m²*K)]
WT2021 - 0,20 [W/(m²*K)]

U_dachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość U_dachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m²*K)]
WT2021 - 0,15 [W/(m²*K)]

U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m²*K)]
WT2021 - 0,9 [W/(m²*K)]

Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

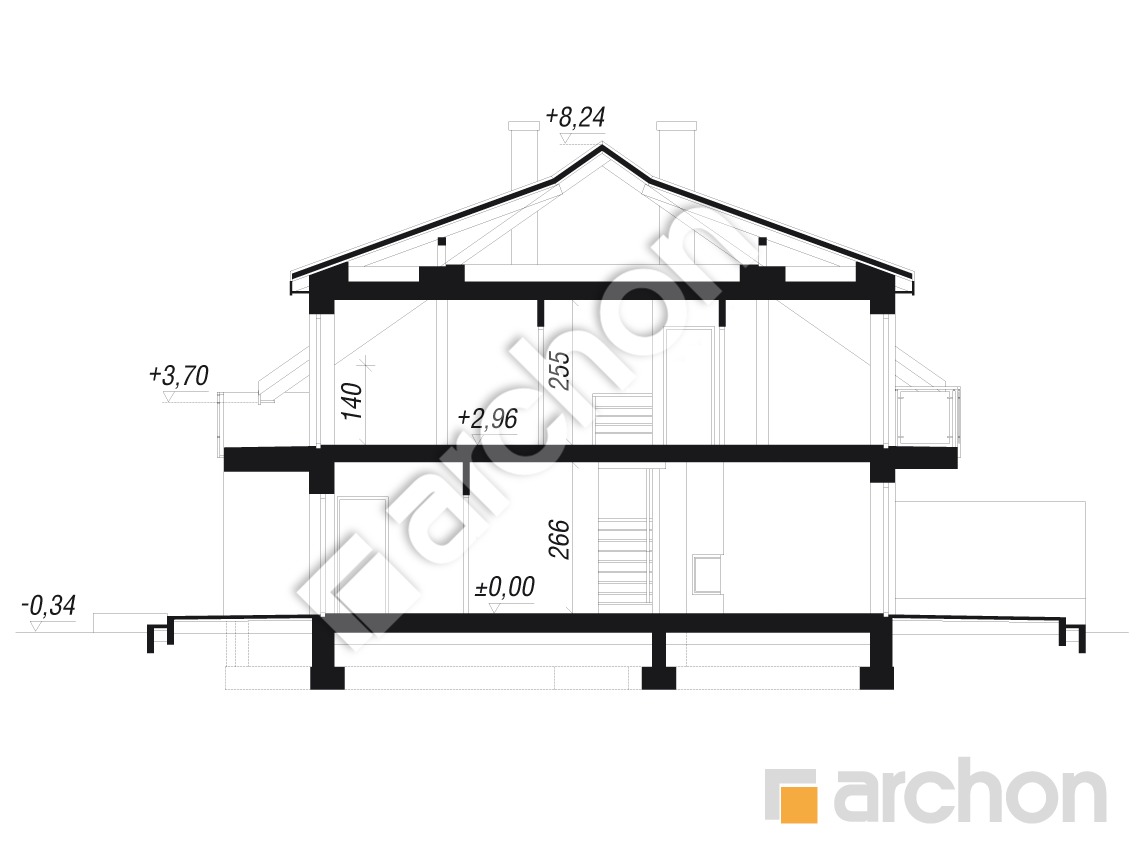

Przekrój

gotowy projekt Dom w klematisach 20 (SA) przekroj budynku

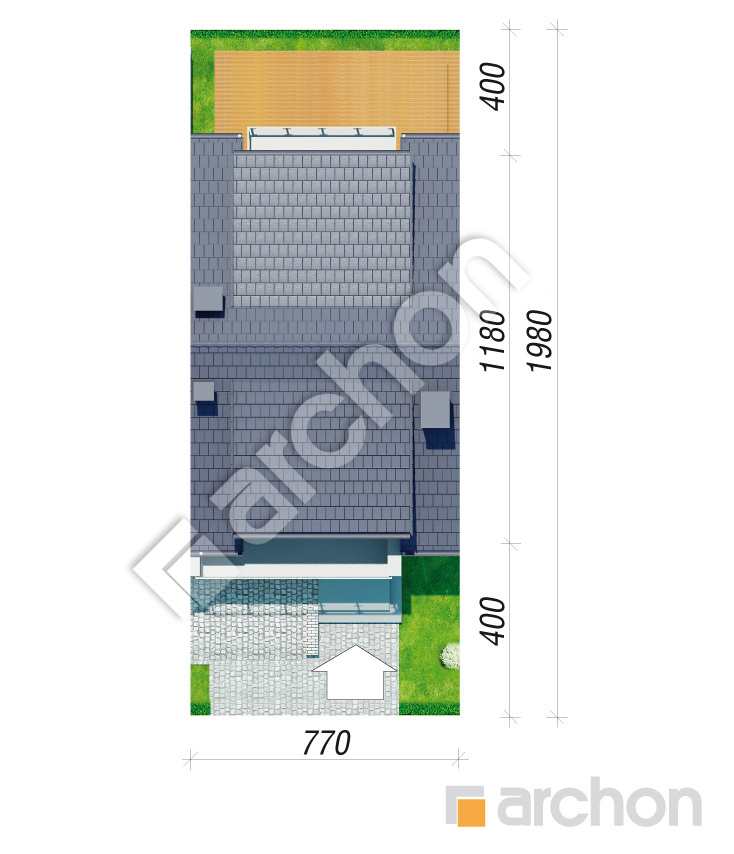

Obrys

gotowy projekt Dom w klematisach 20 (SA) sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

zobacz lustrzane odbicie

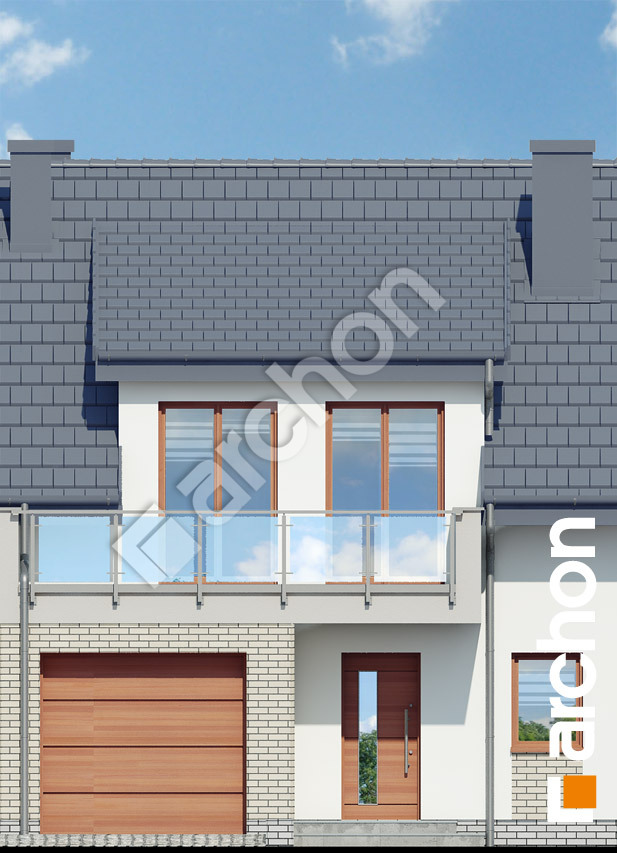

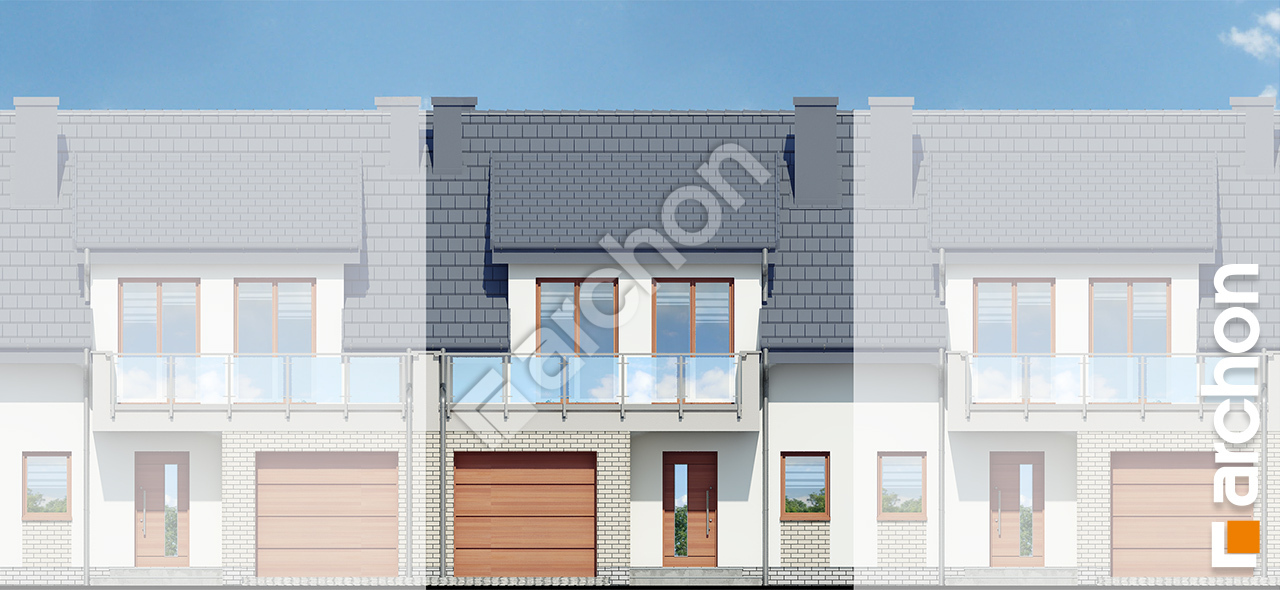

Elewacja frontowa

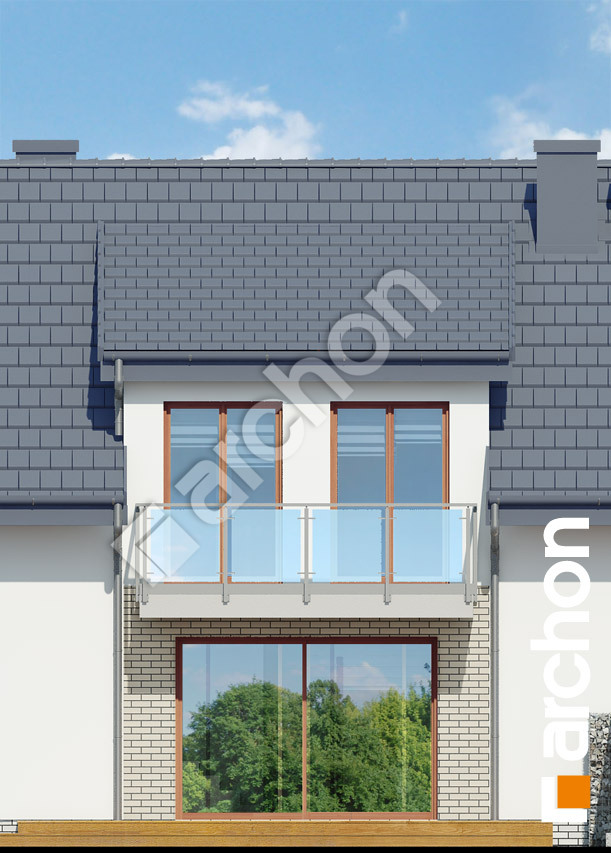

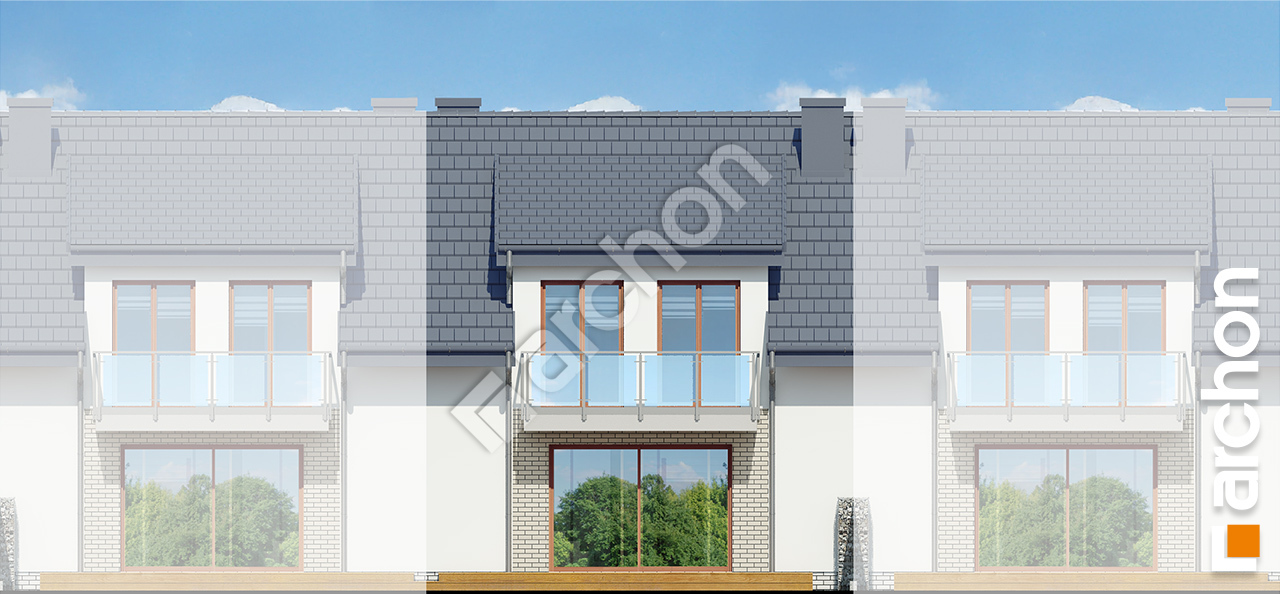

Elewacja ogrodowa

Projekt domu z poddaszem użytkowym i wyraźnie wysuniętym jednostanowiskowym garażem. Jest interesującą propozycją dla Deweloperów, poszukujących funkcjonalnych i nowoczesnych projektów, na podstawie których można zrealizować zabudowę szeregową. Stylowy i elegancki charakter domu podkreślono poprzez zastosowanie efoktownych materiałów wykończeniowych, takich jak okładzina z klinkieru czy szklane balustrady. Praktycznym rozwiązaniem są prostokątne lukarny, które zwiększają funkcjonalność poddasza i doskonale doświetlają położone tam sypialnie. Na elewacji frontowej zaprojektowano szeroki balkon, który jest dla mieszkańców dodatkową strefą relaksu na świeżym powietrzu, a jednocześnie tworzy zadaszenie nad wejściem. Na parterze każdego segmentu przewidziano szeroko otwartą na taras i ogród strefę dzienną. Przestrzeń salonu, z miejscem na wygodny zestaw wypoczynkowy przed kinem domowym i kominkiem, łączy się z jadalnią. Z tej strony usytuowano szafki do przechowywania zastawy stołowej. Atutem kuchni jest obszerny blat oraz praktycznie zorganizowane funkcje, które zapewnią optymalne warunki pracy podczas przygotowywania posiłków. Z wiatrołapu mamy dostęp do zaplecza gospodarczego domu, które stanowi jednostanowiskowy garaż oraz kotłownia. Na poddasze, do strefy prywatnej domowników prowadzą dwubiegowe schody. W każdym segmencie przewidziano tutaj cztery ustawne sypialnie, które zapewnią mieszkańcom komfortowy wypoczynek oraz naukę. Wszystkie pokoje posiadają wyjście na balkon, przewidziano w nich także miejsca, w których można ustawić szafy ubraniowe. Na wprost schodów zlokalizowano łazienkę z pełnym programem użytkowym. Projekt „Domu w klematisach 20 (SA)” należy to kategorii: projekty domów z garażem i projekty domów szeregowych.
