gotowy projekt Dom w kosaćcach 3 (GN) widok 1
Pow. domu 96,33 m²
Pow. garażu 21,50 m²
Pow. kotłowni 5,75 m²
pokoje 5
łazienki i WC 2

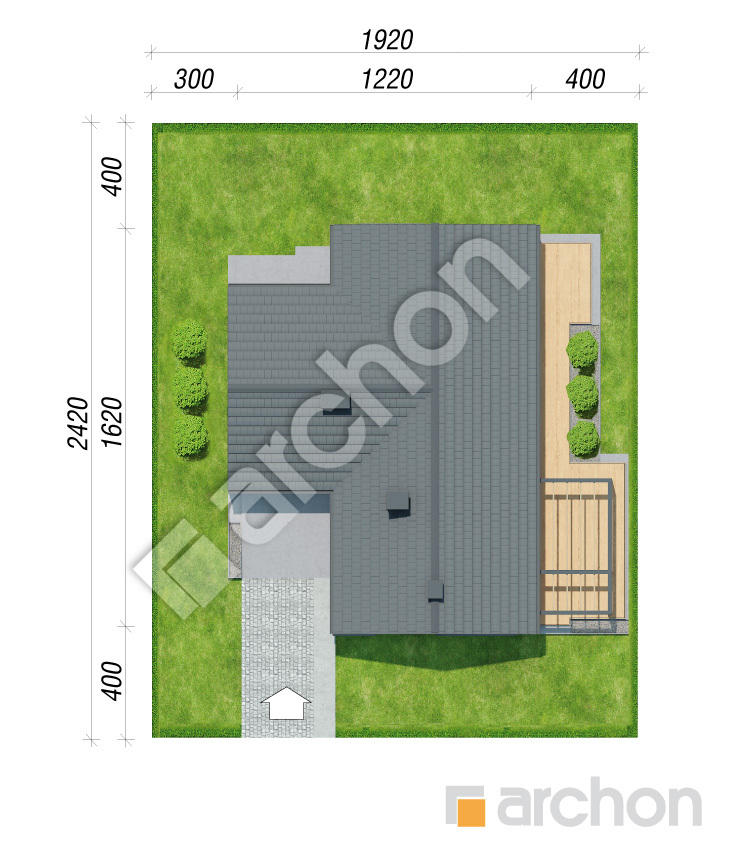

Min. wym. działki 19,2 x 24,2 m
Pow. domu 96,33 m²
Pow. garażu 21,50 m²
Pow. kotłowni 5,75 m²
pokoje 5
łazienki i WC 2
Min. wym. działki 19,2 x 24,2 m
Dom w kosaćcach 3 (GN)
96,33 m² 21,50 m² 5,75 m²
gotowy projekt Dom w kosaćcach 3 (GN) widok 1
Dom jednorodzinny parterowy
5 pokoi, kuchnia, 2 łazienki, spiżarka, kotłownia, kominek, garaż

Cena z kodem rabatowym ONLINE200 Jak skorzystać z kodu?
4 720 zł z VAT 23% (3 837,40 zł netto)
na zamówienia przez www.archon.pl
Cena regularna 4 920 zł
Najniższa cena z 30 dni przed obniżką 4 670 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki



Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PARTER
123,58
1. Wiatrołap 4,05
2. Kotłownia z pralnią 5,75
3. Garaż 21,50
4. Łazienka 2,99
5. Łazienka 4,47
6. Pokój 9,10
7. Pokój 11,69
8. Pokój 9,05
9. Pokój 9,05
10. Korytarz 7,98
11. Salon 27,04
12. Kuchnia 9,25
13. Spiżarnia 1,66

Dane projektu Domu w kosaćcach 3 (GN)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: drewniany
dach: dwuspadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna CREATON
brama garażowa: HÖRMANN
kocioł: gazowy

pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: grawitacyjna

Planujesz WENTYLACJĘ MECHANICZNĄ w swoim domu? Zamów dodatkowo projekt wentylacji mechanicznej z odzyskiem ciepła (rekuperacją), jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

Przekrój

gotowy projekt Dom w kosaćcach 3 (GN) przekroj budynku

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

Prezentujemy "Dom w kosaćcach 3 (GN)" - nowoczesny projekt domu jednorodzinnego, który łączy w sobie elegancję i funkcjonalność, oferując jednocześnie bliskość natury dzięki zastosowaniu naturalnych materiałów. Ten parterowy dom z jednostanowiskowym garażem zlokalizowanym z boku budynku, został zaprojektowany z myślą o tych, którzy cenią sobie proste, ale innowacyjne rozwiązania konstrukcyjne. Projekt charakteryzuje się zastosowaniem naturalnych okładzin z drewna w połączeniu z jasnym tynkiem, co tworzy przytulną i ciepłą atmosferę. Grafitowe akcenty dodają elegancji i nowoczesnego charakteru. Wyjątkowym elementem jest okno narożne w kuchni na elewacji frontowej, które zapewnia obfitość naturalnego światła i otwiera przestrzeń na strefę wejściową. "Dom w kosaćcach 3 (GN)" oferuje przestronną kuchnię z wyspą i spiżarnią, która stanowi serce domu, idealne dla miłośników gotowania i wspólnych posiłków. Dodatkowo, trzy sypialnie z bezpośrednim dostępem do tarasu zapewniają prywatność i komfort, a gabinet, który może pełnić funkcję pokoju gościnnego, jest oddalony od strefy dziennej, co zapewnia spokój i idealne warunki do pracy lub odpoczynku. W garażu przewidziano również dużo miejsca do przechowywania, co jest praktycznym rozwiązaniem dla rodzin potrzebujących dodatkowej przestrzeni. Taras osłonięty pergolą stanowi idealne miejsce do relaksu na świeżym powietrzu, a kominek w salonie zapewnia ciepło i przytulność w chłodne dni. Z dwuspadowym dachem i bez okapów, "Dom w kosaćcach 3 (GN)" prezentuje się nowocześnie i elegancko, będąc jednocześnie funkcjonalnym i przemyślanym projektem domu, który spełni oczekiwania nawet najbardziej wymagających.
