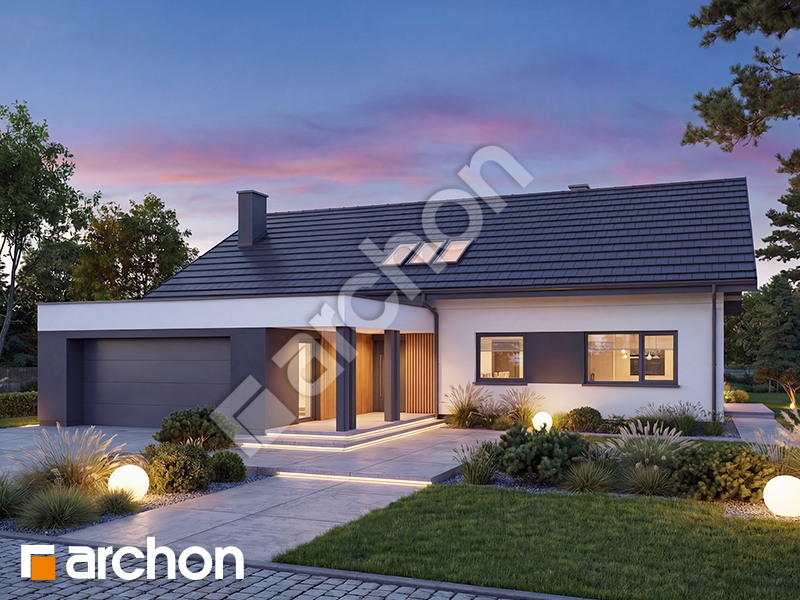

gotowy projekt Dom w kotewkach 4 (G2E) widok 1
Pow. domu 129,92 m²
Pow. garażu 35,52 m²
Pow. kotłowni 5,82 m²
pokoje 4
łazienki i WC 2

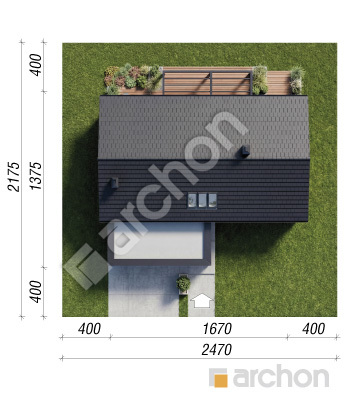

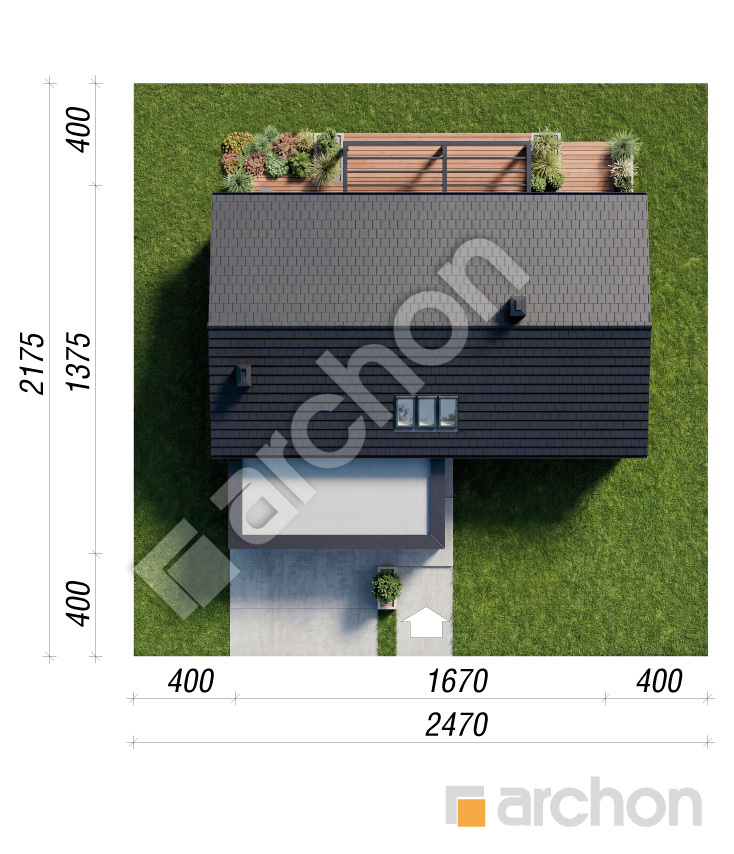

Min. wym. działki 24,7 x 21,75 m
KOSZTY BUDOWY 340 000
Pow. domu 129,92 m²
Pow. garażu 35,52 m²
Pow. strychu 45,36 m²
Pow. kotłowni 5,82 m²
pokoje 4
łazienki i WC 2
Min. wym. działki 24,7 x 21,75 m
Dom w kotewkach 4 (G2E)
129,92 m² 35,52 m² 5,82 m²
gotowy projekt Dom w kotewkach 4 (G2E) widok 1
Dom jednorodzinny z poddaszem użytkowym
4 pokoje, kuchnia, 2 łazienki, spiżarka, kotłownia, antresola, kominek, garaż, strych

Koszty budowy

340 000 zł netto


Cena z kodem rabatowym ONLINE200 Jak skorzystać z kodu?
5 750 zł z VAT 23% (4 674,80 zł netto)
na zamówienia przez www.archon.pl
Cena regularna 5 950 zł
Najniższa cena z 30 dni przed obniżką 5 750 zł
  ZAMÓW PROJEKT
NOWOŚĆ! Dokumentacja w PRZYGOTOWANIU

Termin realizacji projektu nie został ustalony.
Zadzwoń po więcej informacji! +48 12 37 21 900



Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

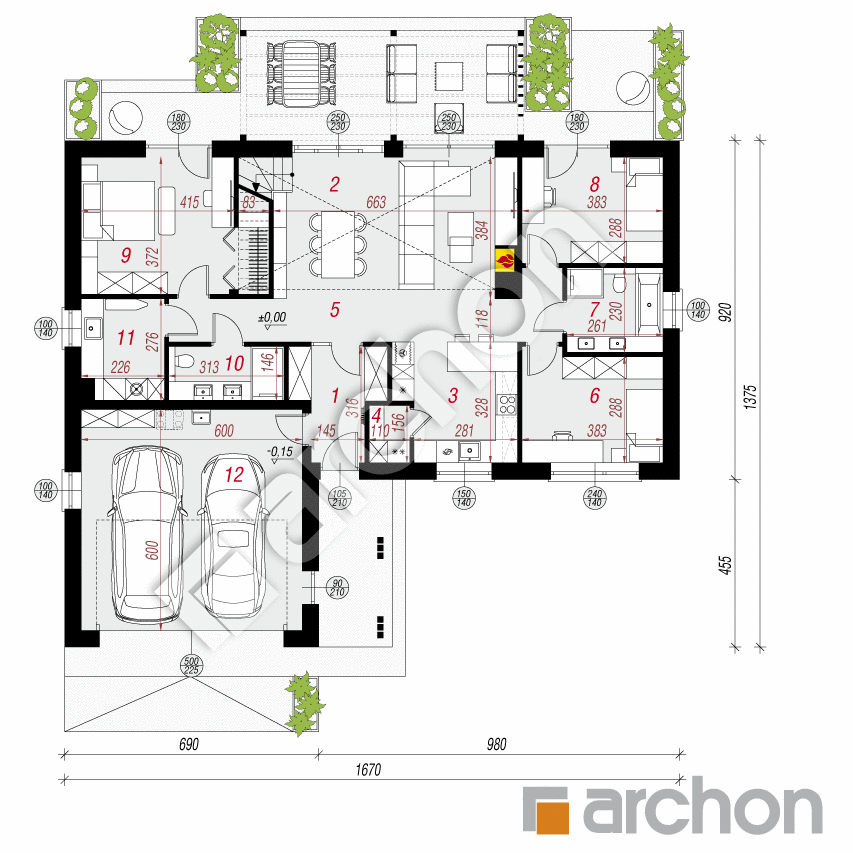

PARTER
144,73 (145,53)
1. Wiatrołap 6,17
2. Salon + Jadalnia 24,45
3. Kuchnia 10,05
4. Spiżarnia 1,61
5. Korytarz 13,03
6. Pokój 11,06
7. Łazienka 5,81
8. Pokój 10,76
9. Pokój 16,06 (16,86)
10. Łazienka 4,39
11. Kotłownia z pralnią 5,82
12. Garaż 35,52
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

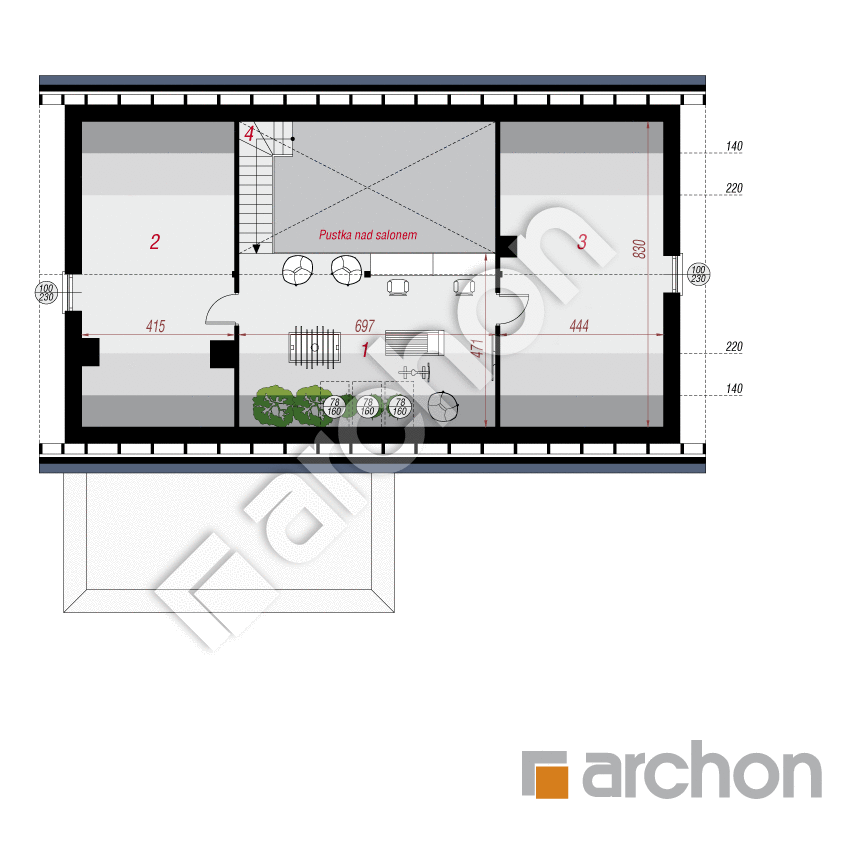

PODDASZE
71,89 (105,41)
1. Antresola 22,74 (32,50)
2. Strych ocieplony 21,70 (33,06)
3. Strych ocieplony 23,66 (36,06)
4. Schody 3,79

Dane projektu Domu w kotewkach 4 (G2E)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 80 cm
dach: dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
kocioł: gazowy

pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

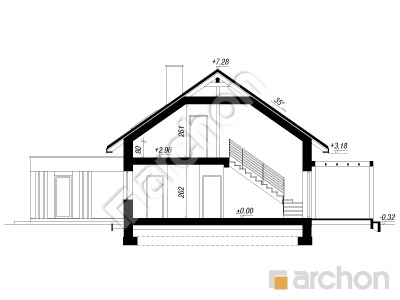

Przekrój

gotowy projekt Dom w kotewkach 4 (G2E) przekroj budynku

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

Dom w kotewkach 4 (G2E) to nietuzinkowy projekt domu, który przyciąga uwagę nowoczesną architekturą z poddaszem użytkowym i efektowną bryłą przykrytą dwuspadowym dachem. Budynek wyróżnia się elewacjami z drewnianymi akcentami oraz elegancką kolorystyką, które nadają mu wyjątkowego charakteru, a wysunięty przed frontową linię dwustanowiskowy garaż dodaje całości bryły nowoczesnej dynamiki. Wybierając ten projekt domu, zyskują Państwo przestronną strefę dzienną z kominkiem, w której sercem jest kuchnia z dużym, co najmniej trzyosobowym półwyspem oraz niezwykle praktyczną spiżarnią ułatwiającą przechowywanie zapasów. Nowoczesne projekty domów rzadko oferują tak spektakularne rozwiązania jak obecna tutaj antresola, która otwiera przestrzeń i nadaje wnętrzu luksusowego sznytu, idealnie korespondując z tarasem osłoniętym stylową pergolą. W układzie funkcjonalnym przewidziano cztery ustawne pokoje i dwie komfortowe łazienki, a optymalne zagospodarowanie powierzchni pozwoliło na umieszczenie pralni w przestrzeni kotłowni. Zaawansowane technologicznie projekty domów, takie jak Dom w kotewkach 4 (G2E), stawiają na oszczędność, dlatego w standardzie przewidziano wentylację mechaniczną z odzyskiem ciepła, czyli rekuperację, dbającą o jakość powietrza i niskie koszty ogrzewania. Ten współczesny dom jednorodzinny stanowi idealną odpowiedź na potrzeby osób poszukujących architektury odważnej, a zarazem skrojonej pod konkretne, codzienne potrzeby użytkowe całej rodziny.
