gotowy projekt Dom w kruszczykach 20 (GE) widok 1
Pow. domu 105,65 m²
Pow. garażu 21,66 m²
Pow. kotłowni 7,78 m²
pokoje 4
łazienki i WC 2

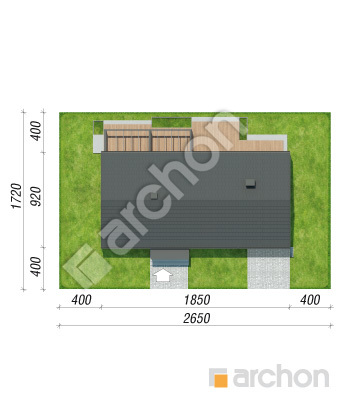

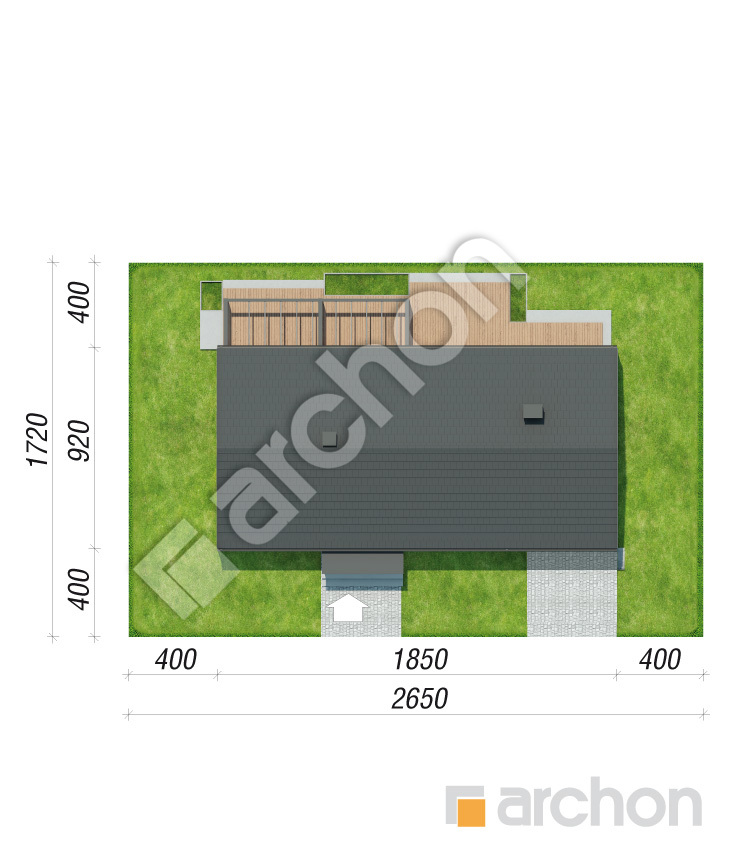

Min. wym. działki 26,5 x 17,2 m
Likwidacja okien na elewacjach bocznych.
24,5 x 17,2 m
Pow. domu 105,65 m²
Pow. garażu 21,66 m²
Pow. kotłowni 7,78 m²
pokoje 4
łazienki i WC 2
Min. wym. działki 26,5 x 17,2 m
Likwidacja okien na elewacjach bocznych.
24,5 x 17,2 m
Dom w kruszczykach 20 (GE)
105,65 m² 21,66 m² 7,78 m²
gotowy projekt Dom w kruszczykach 20 (GE) widok 1
Dom jednorodzinny parterowy
4 pokoje, kuchnia, łazienka, spiżarka, toaleta, kotłownia, pralnia, kominek, garaż

Cena z kodem rabatowym ONLINE200 Jak skorzystać z kodu?
4 890 zł z VAT 23% (3 975,61 zł netto)
na zamówienia przez www.archon.pl
Cena regularna 5 090 zł
Najniższa cena z 30 dni przed obniżką 4 840 zł
  ZAMÓW PROJEKT
NOWOŚĆ! Dokumentacja w PRZYGOTOWANIU

Termin realizacji projektu nie został ustalony.
Zadzwoń po więcej informacji! +48 12 37 21 900



Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

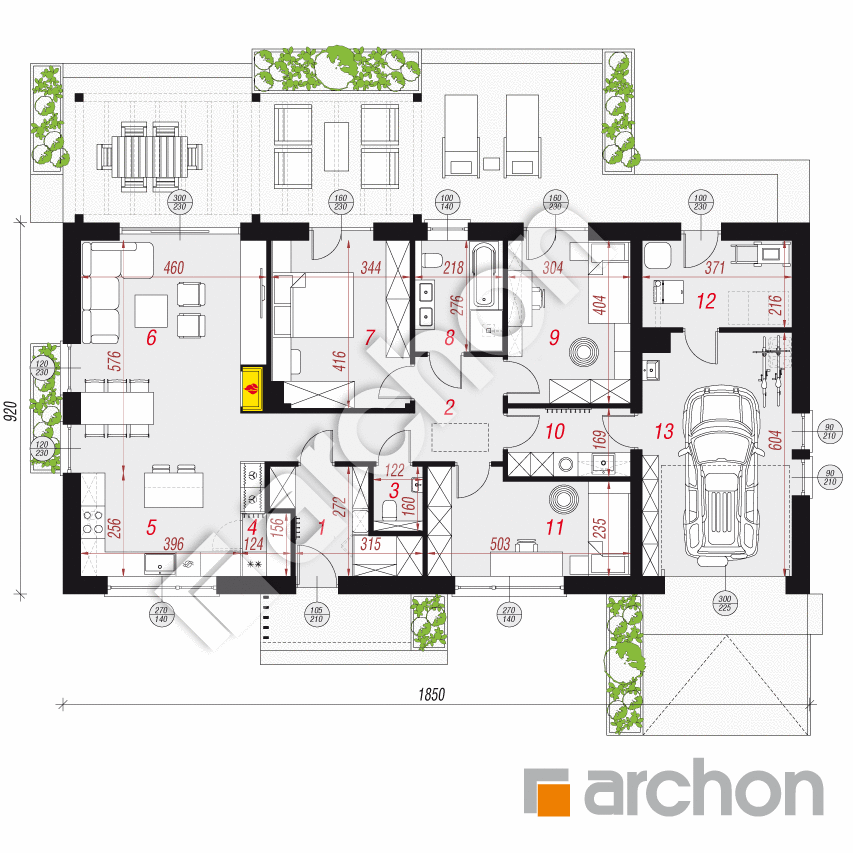

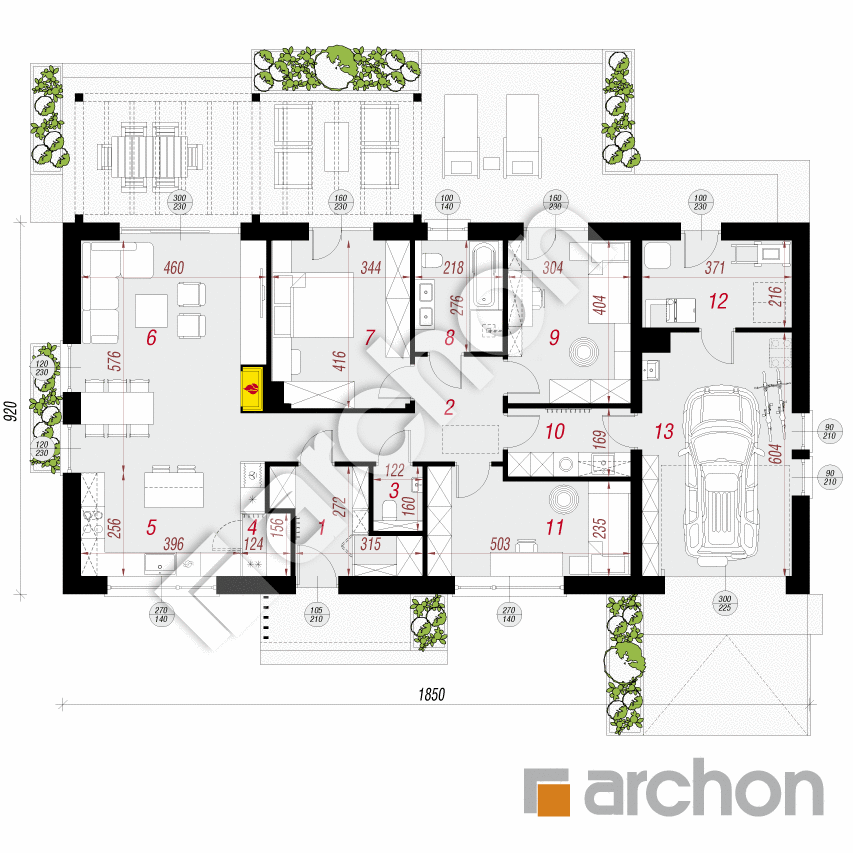

PARTER
135,09
1. Wiatrołap 6,67
2. Hol 9,41
3. Toaleta 1,84
4. Spiżarnia 1,89
5. Kuchnia 10,74
6. Salon + Jadalnia 26,37
7. Pokój 13,76
8. Łazienka 5,82
9. Pokój 12,00
10. Pralnia 4,95
11. Pokój 12,20
12. Kotłownia 7,78
13. Garaż 21,66

Dane projektu Domu w kruszczykach 20 (GE)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja okien na elewacjach bocznych.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: drewniany
dach: dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha dachówkowa/dachówka ceramiczna
kocioł: na pellet + alternatywnie gazowy

W dokumentacji zaprojektowano kocioł na paliwo stałe. Do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.
pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

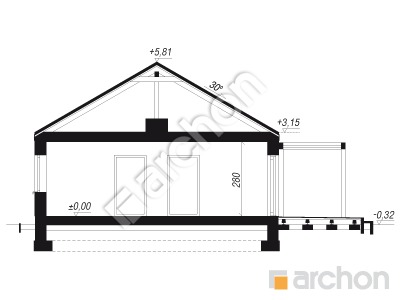

Przekrój

gotowy projekt Dom w kruszczykach 20 (GE) przekroj budynku

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

„Dom w kruszczykach 20 (GE)” to nowoczesny projekt domu jednorodzinnego parterowego, który łączy zwartą, elegancką bryłę z wysoką funkcjonalnością wnętrz. Prosta forma z dwuspadowym dachem bez okapów podkreśla współczesny charakter architektury, a garaż jednostanowiskowy całkowicie wkomponowany w bryłę budynku tworzy spójną i estetyczną całość. Sercem domu jest przestronna strefa dzienna z salonem i kominkiem, płynnie połączona z jadalnią oraz kuchnią wyposażoną w wyspę i praktyczną spiżarnię, co sprzyja wygodnej organizacji codziennych czynności. Duże przeszklenia otwierają wnętrze na taras osłonięty pergolą, stanowiący naturalne przedłużenie części wypoczynkowej. W strefie wejściowej zaprojektowano funkcjonalną garderobę przy wiatrołapie, a zaplecze gospodarcze uzupełnia kotłownia na pellet oraz wydzielona strefą pralni która stanowi śluzę pomiędzy częścią gospodarczą a mieszkalna domu. Układ pomieszczeń obejmuje trzy pokoje sypialne, komfortową łazienkę oraz dodatkową toaletę, zapewniając wygodę użytkowania domownikom. Projekt domu uwzględnia zastosowanie wentylacji mechanicznej z odzyskiem ciepła, co podnosi standard energetyczny budynku i odpowiada na współczesne wymagania techniczne. „Dom w kruszczykach 20 (GE)” to projekt domu, który w kolekcji projekty domów wyróżnia się nowoczesną estetyką, przemyślanym układem i funkcjonalnymi rozwiązaniami idealnymi dla rodzin poszukujących komfortowego domu parterowego.
