Projekt domu Dom w limetkach ver. 2

zyskaj 250 zł kupując projekt domu
2 320,00 zł 2 070,00 zł
projekt Dom w limetkach widok 1
projekt Dom w limetkach widok 1
projekt Dom w limetkach widok 2
projekt Dom w limetkach widok 2
projekt Dom w limetkach lustrzane odbicie 1
projekt Dom w limetkach lustrzane odbicie 1
projekt Dom w limetkach lustrzane odbicie 2
projekt Dom w limetkach lustrzane odbicie 2
projekt Dom w limetkach Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w limetkach Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w limetkach Strefa dzienna (wizualizacja 1 widok 2)
projekt Dom w limetkach Strefa dzienna (wizualizacja 1 widok 2)
projekt Dom w limetkach Strefa dzienna (wizualizacja 1 widok 3)
projekt Dom w limetkach Strefa dzienna (wizualizacja 1 widok 3)
projekt Dom w limetkach widok 1
projekt Dom w limetkach widok 2
projekt Dom w limetkach lustrzane odbicie 1
projekt Dom w limetkach lustrzane odbicie 2
projekt Dom w limetkach Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w limetkach Strefa dzienna (wizualizacja 1 widok 2)
projekt Dom w limetkach Strefa dzienna (wizualizacja 1 widok 3)

Powierzchnia domu:

117,60 m2
  • + powierzchnia garażu
    18,56 m2
  • + powierzchnia kotłowni
    6,70 m2

Min. wymiary działki:

20,06 x 17,16 m
  • Dom jednorodzinny z poddaszem użytkowym
  • 5 pokoi, 1 kuchnia, 2 łazienki, kotłownia, pralnia, garderoby, kominek, garaż

Cena projektu:

2 320,00 zł 2 070,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki
Nowe warunki techniczne 2017

Dane projektu Domu w limetkach

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni, garażu
117,6 m2
Powierzchnia garażu 18,56 m2
Powierzchnia kotłowni 6,7 m2
Powierzchnia zabudowy 106,8 m2
Powierzchnia podłóg 158,13 m2
Powierzchnia całkowita 213,36 m2
Kubatura 689,39 m3
Wysokość budynku 8,36 m
Minimalne wymiary działki 20,06 x 17,16 m

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: bloczek z betonu komórkowego YTONG 24 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 125 cm
- dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
- kocioł: na paliwo stałe + alternatywnie gazowy
(W dokumentacji zaprojektowano kocioł na paliwo stałe. Dodatkowo do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.)

Energooszczędność

EUco+w 37,11 [kWh/(m2*rok)]
EP (paliwo stałe - ekogroszek) 83,74 [kWh/(m2*rok)]
EP (gaz) 80,69 [kWh/(m2*rok)]
EP (paliwo stałe - pellet) 26,06 [kWh/(m2*rok)]
Uściany 0,156 W/(m2*K)
Udachu 0,135 W/(m2*K)
Projekt zgodny z nowymi Warunkami Technicznymi obowiązującymi od 1 stycznia 2017 roku. czytaj więcej

Dodatkowe Informacje

Filmy

Mqdefault
Dom w limetkach Obrót o 360°

Parter

projekt Dom w limetkach rzut parteru
PARTER 76,70 (77,51)
1. Wiatrołap 4,54 (5,35)
2. Garaż 18,56
3. Kotłownia 6,70
4. Pokój 8,94
5. Salon + Jadalnia 18,85
6. Kuchnia 10,23
7. Korytarz 5,71
8. Łazienka 3,17

Poddasze

projekt Dom w limetkach rzut poddasza
PODDASZE 66,16 (80,62)
1. Schody 4,07 (4,07)
2. Garderoba 3,36 (4,35)
3. Pokój 8,62 (13,09)
4. Pokój 11,73 (13,77)
5. Pralnia 6,56 (8,14)
6. Pokój 15,07 (18,33)
7. Łazienka 9,61 (11,73)
8. Hol 7,14 (7,14)

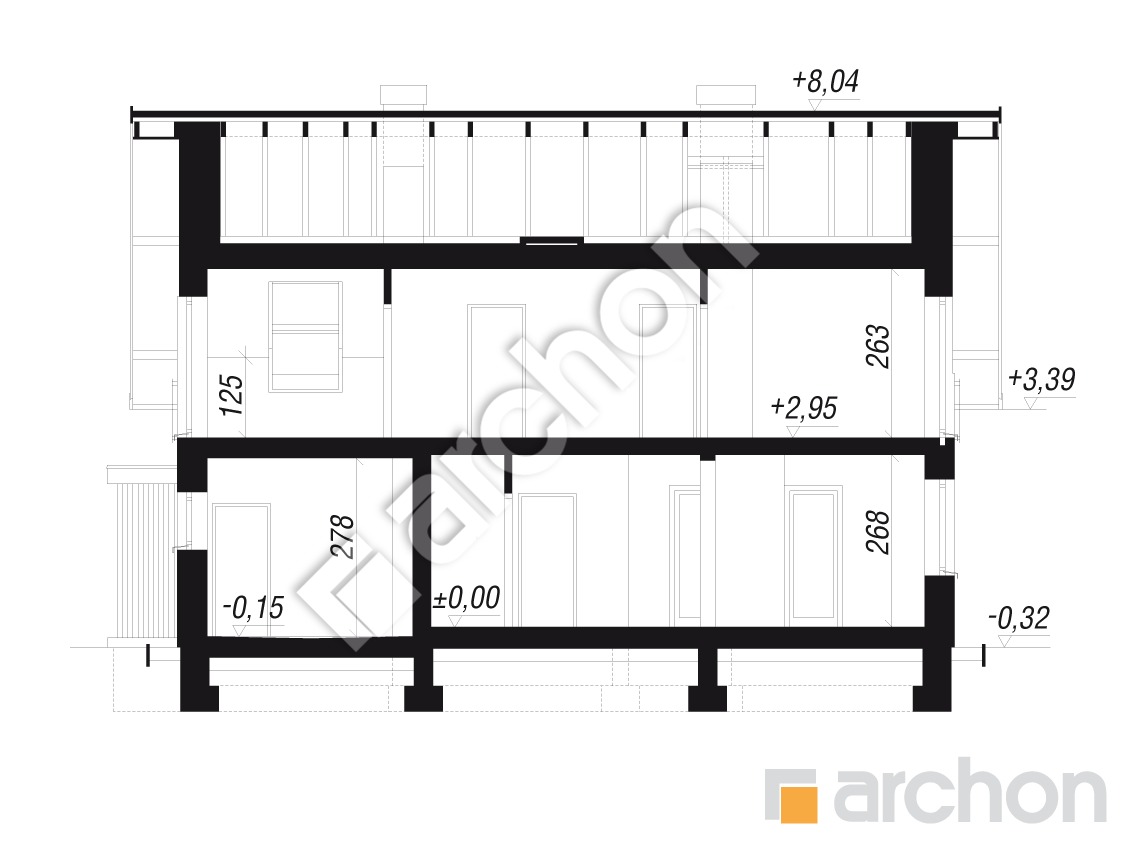

Przekrój

projekt Dom w limetkach przekroj budynku

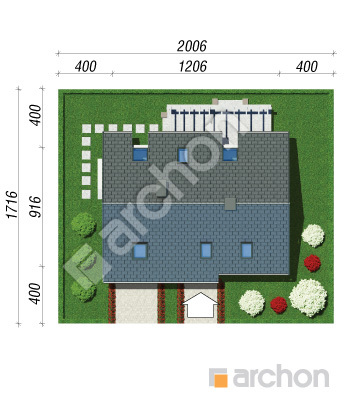

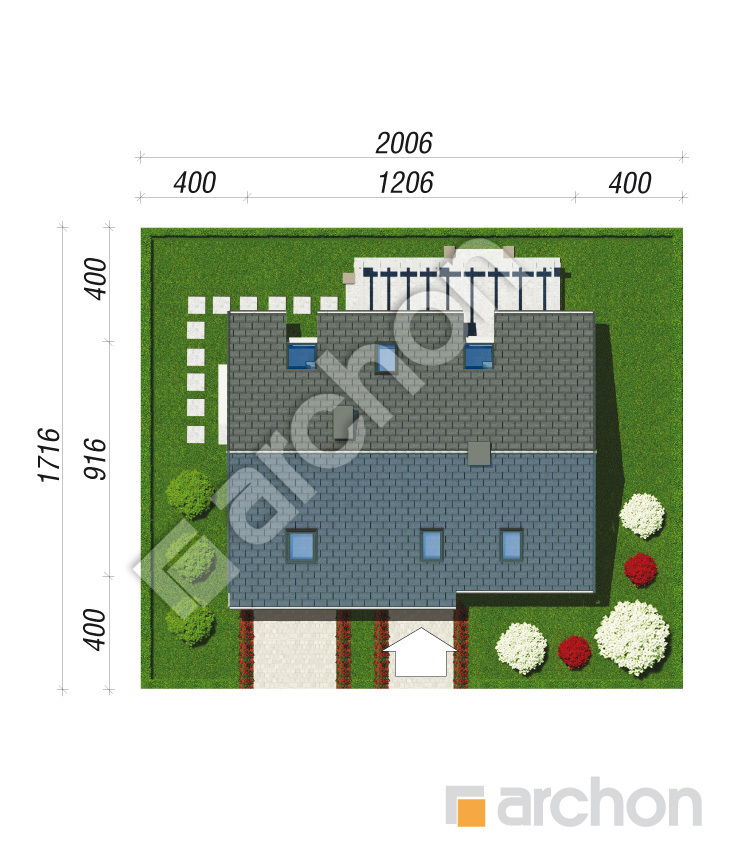

Obrys

polnoc
projekt Dom w limetkach sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

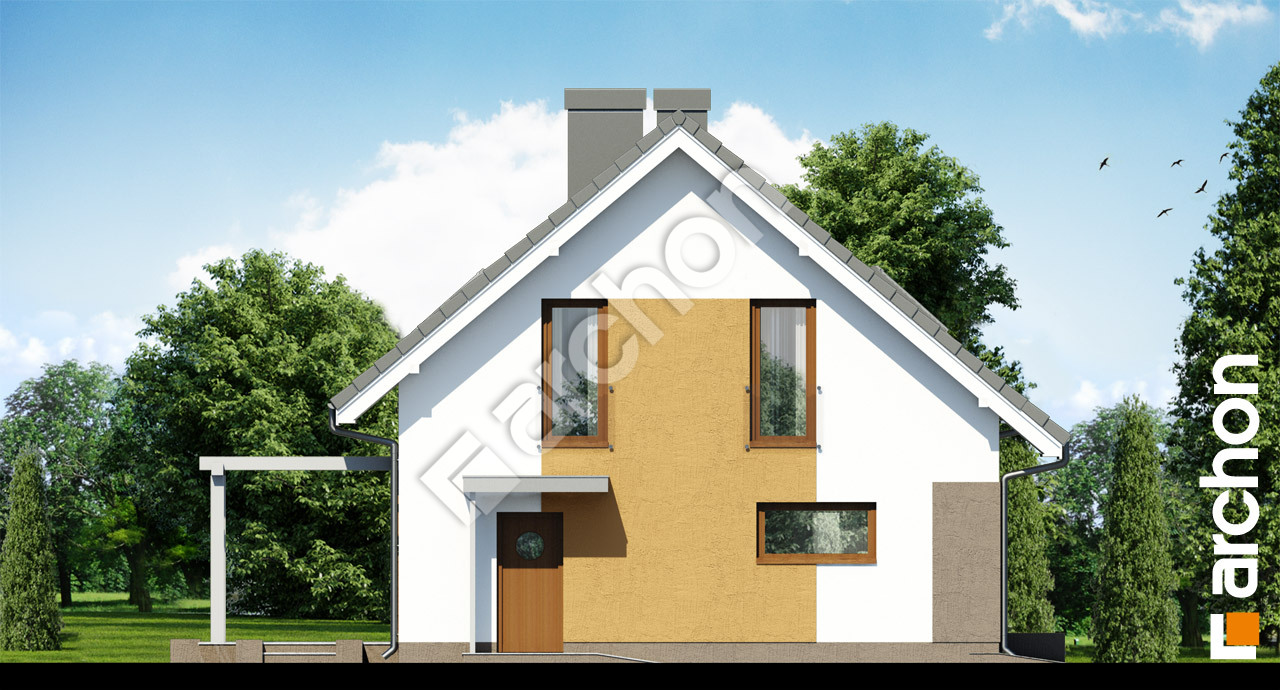

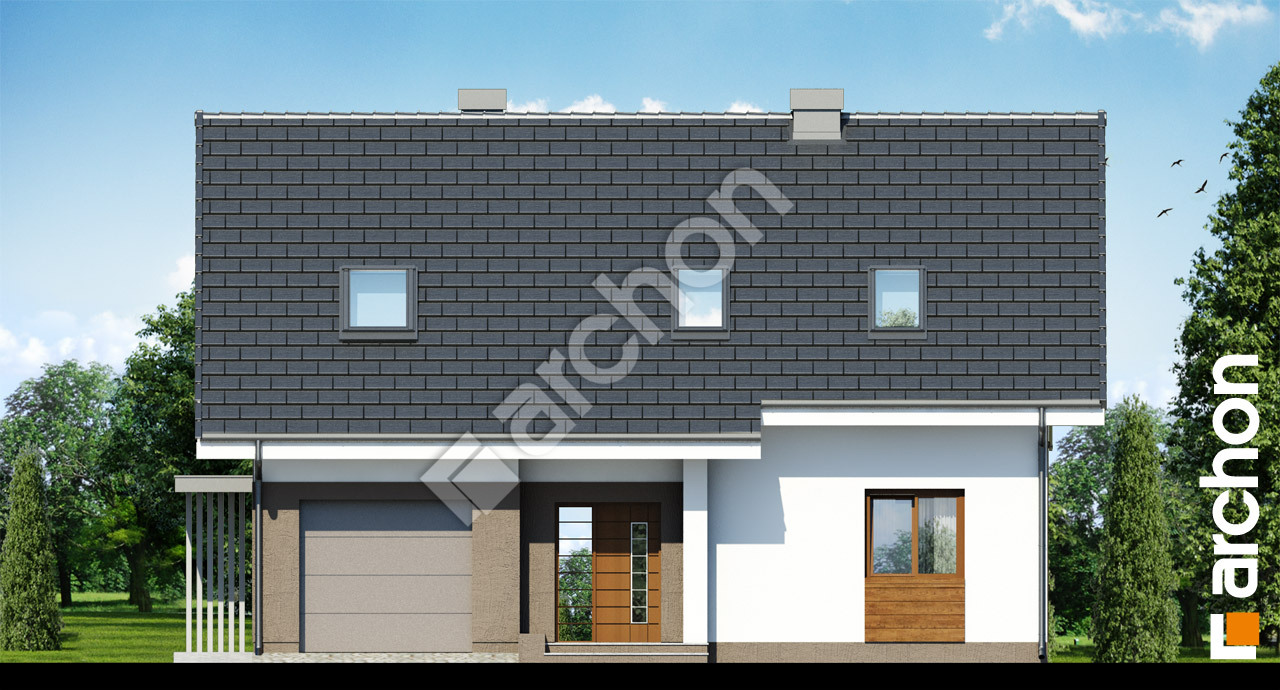

Elewacja frontowa projekt dom w limetkach ver 2  264 Elewacja frontowa

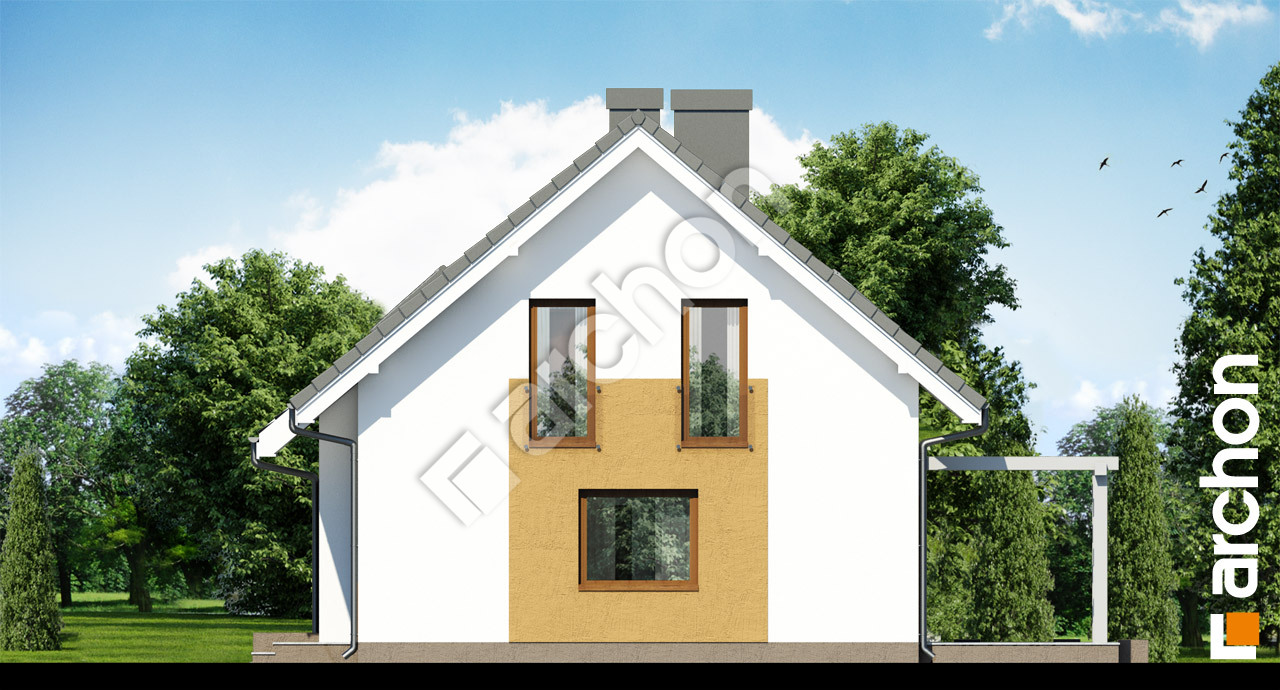

Elewacja boczna projekt dom w limetkach ver 2  265 Elewacja boczna
Elewacja boczna projekt dom w limetkach ver 2  266 Elewacja boczna

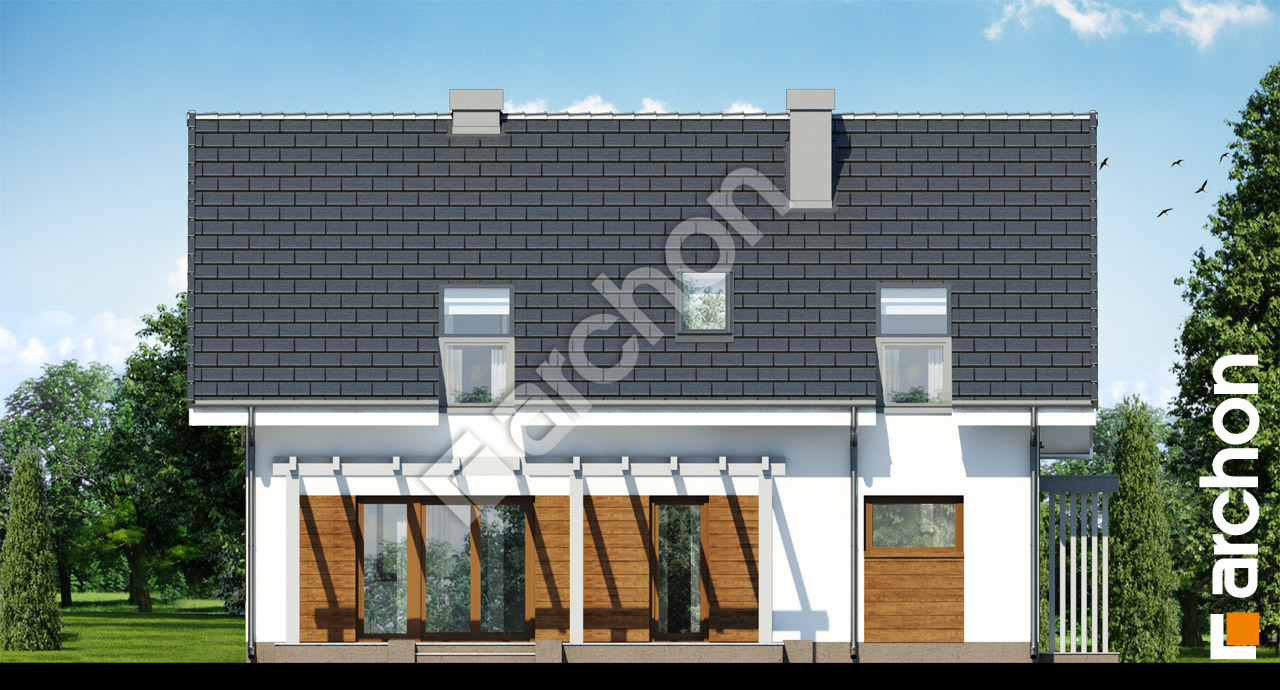

Elewacja ogrodowa projekt dom w limetkach ver 2  267 Elewacja ogrodowa

Nowoczesny i funkcjonalny projekt domu o eleganckiej bryle. Obszerny, doświetlony światłem dziennym wiatrołap z wygodną wbudowaną szafą wprowadza nas do dyskretnie wydzielonej, półotwartej strefy dziennej, skoncentrowanej wokół kominka: kuchni z widokiem na część jadalną i salonu z wyjściem na taras. Pod ażurową pergolą znajduje się urokliwy kącik wypoczynkowy, który w naturalny sposób łączy dom z ogrodem. Z holu dostępna jest łazienka oraz dodatkowy pokój. Pokoje domowników umieszczono na poddaszu: jasna, przestronna główna sypialnia z dodatkową garderobą, oraz dwa dodatkowe pokoje z charakterystycznymi oknami kolankowymi. Zaprojektowano także łazienkę oraz dużą pralnię, która może pełniącą również funkcję ogólnej garderoby.
