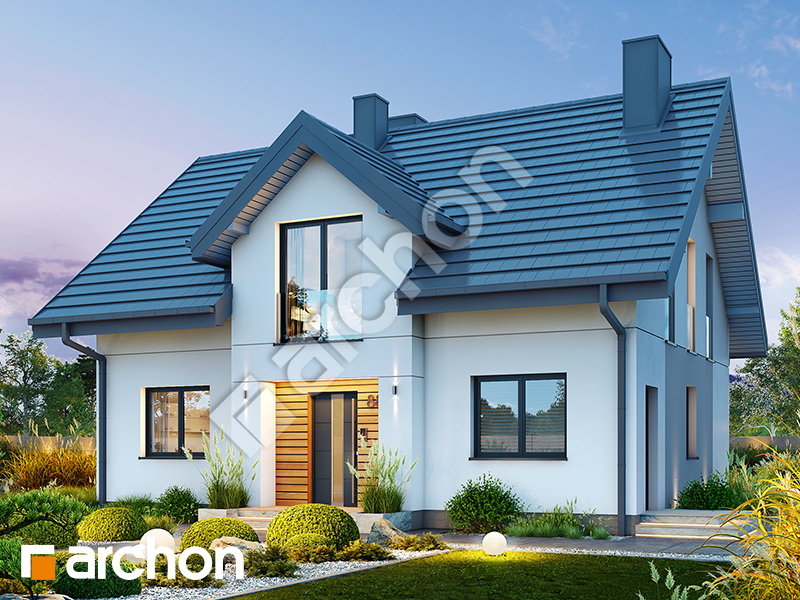

gotowy projekt Dom w lucernie 21 widok 1
Pow. domu 129,94 m²
Pow. kotłowni 8,04 m²
pokoje 5
łazienki i WC 2

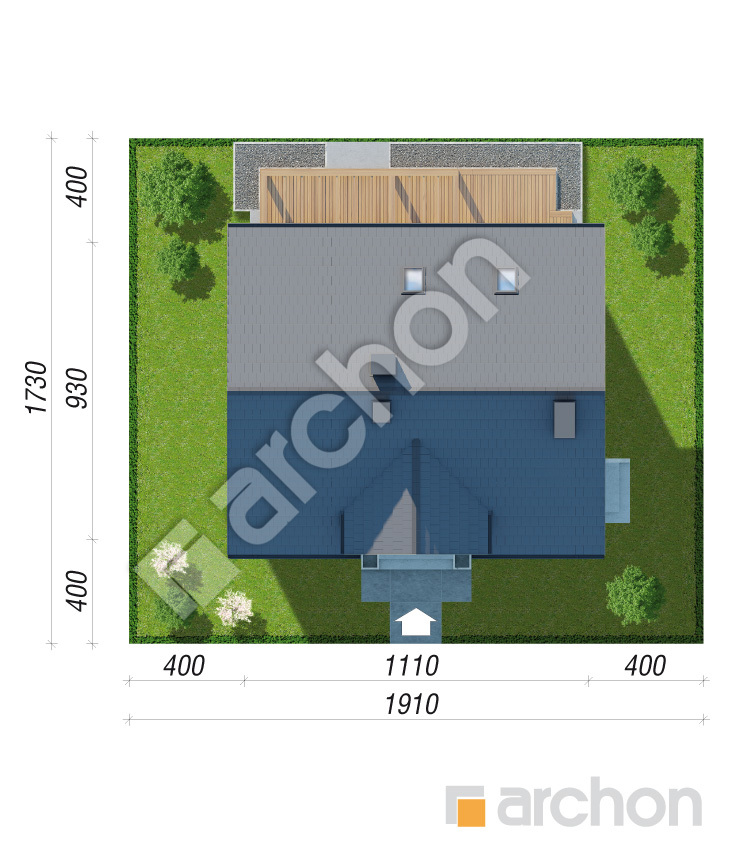

Min. wym. działki 19,1 x 17,3 m
Pow. domu 129,94 m²
Pow. kotłowni 8,04 m²
pokoje 5
łazienki i WC 2
Min. wym. działki 19,1 x 17,3 m
Dom w lucernie 21
129,94 m² 8,04 m²
gotowy projekt Dom w lucernie 21 widok 1
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, kuchnia, 2 łazienki, spiżarka, kotłownia, pralnia, garderoba, kominek

Cena z kodem rabatowym ONLINE200 Jak skorzystać z kodu?
4 790 zł z VAT 23% (3 894,31 zł netto)
na zamówienia przez www.archon.pl
Cena regularna 4 990 zł
Najniższa cena z 30 dni przed obniżką 4 740 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki



Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Projekt garażi z kodem
PROJEKT GARAŻU z KODEM: GARAZ30%
przy zakupie projektu domu
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

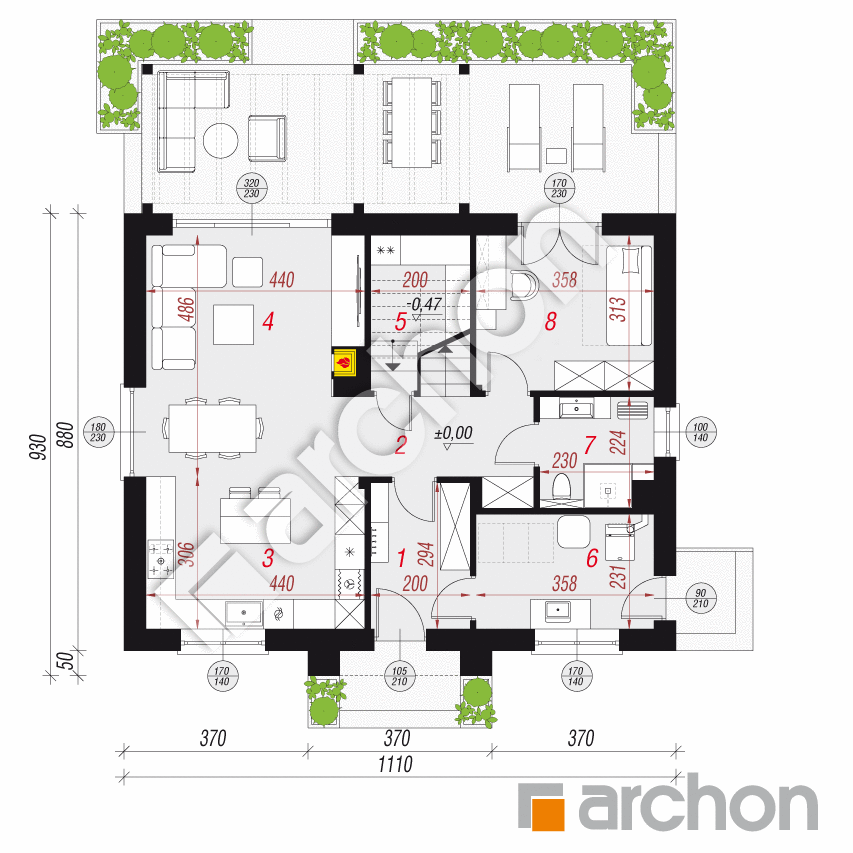

PARTER
72,39 (75,28)
1. Wiatrołap 5,68
2. Hol 6,16
3. Kuchnia 13,23
4. Salon + Jadalnia 20,59
5. Spiżarnia 3,04 (5,93)
6. Kotłownia 8,04
7. Łazienka 4,73
8. Pokój 10,92
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

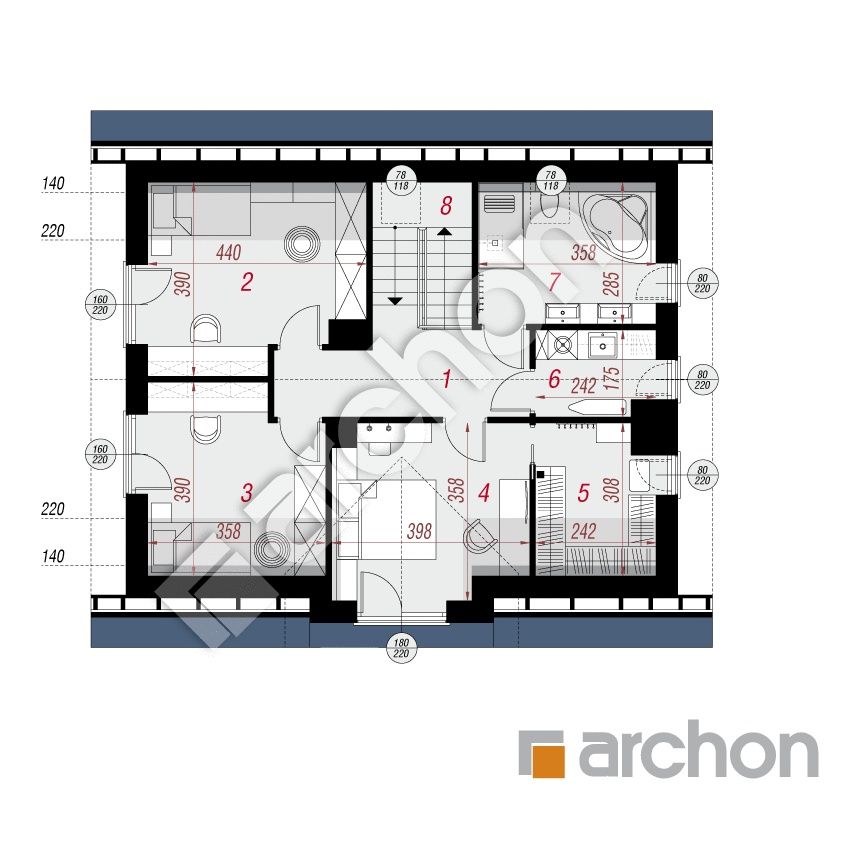

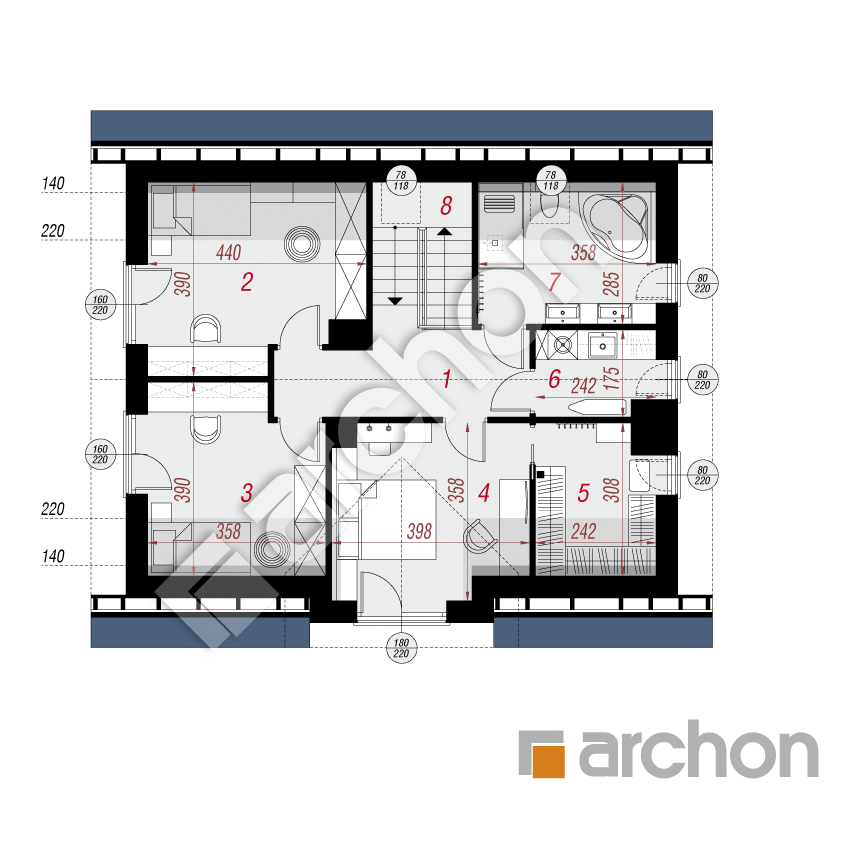

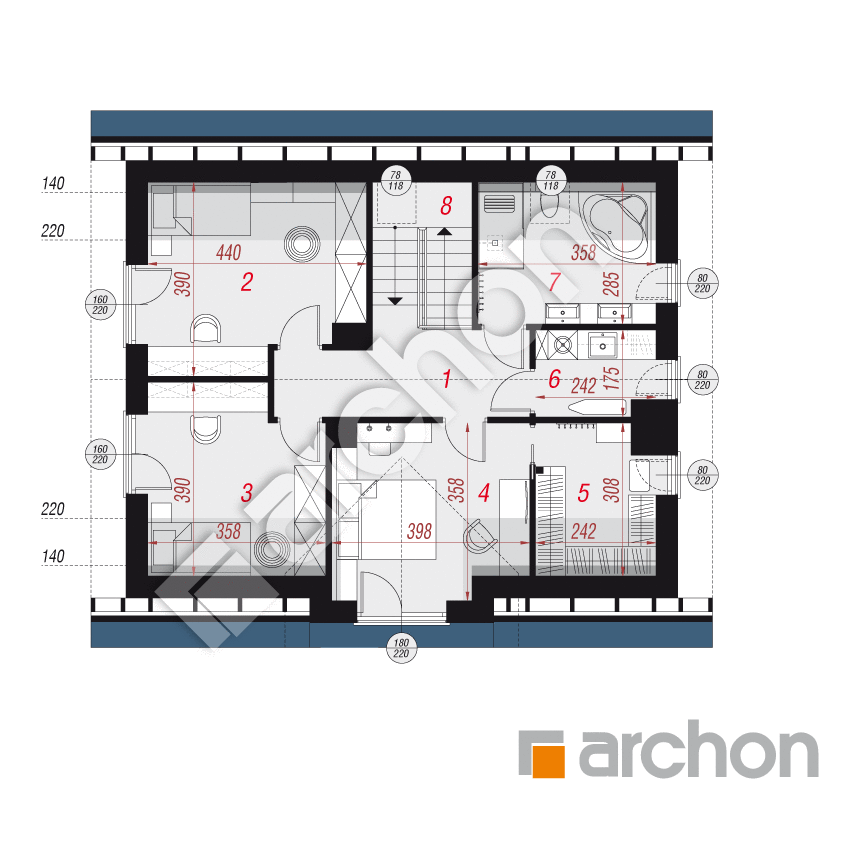

PODDASZE
65,59 (75,75)
1. Korytarz 8,45
2. Pokój 12,21 (15,19)
3. Pokój 10,29 (12,71)
4. Pokój 12,36 (13,11)
5. Garderoba 5,29 (6,88)
6. Pralnia 3,89
7. Łazienka 7,53 (9,95)
8. Schody 5,57

Dane projektu Domu w lucernie 21

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 122 cm
dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna, okno dachowe FAKRO
kocioł: na pellet + alternatywnie gazowy

W dokumentacji zaprojektowano kocioł na paliwo stałe. Do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.
pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: grawitacyjna

Planujesz WENTYLACJĘ MECHANICZNĄ w swoim domu? Zamów dodatkowo projekt wentylacji mechanicznej z odzyskiem ciepła (rekuperacją), jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

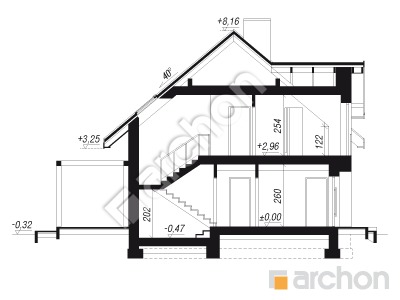

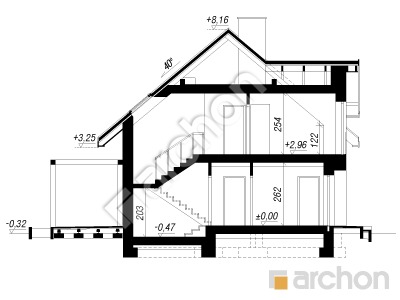

Przekrój

gotowy projekt Dom w lucernie 21 przekroj budynku

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

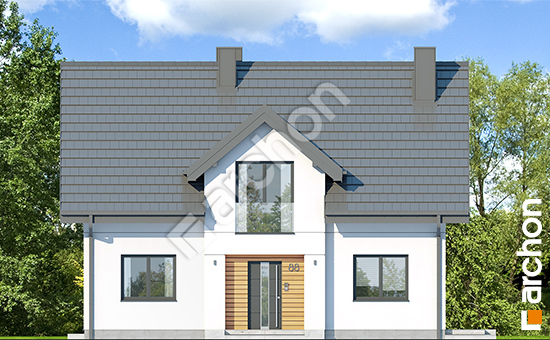

„Dom w lucernie 21” to projekt domu jednorodzinnego w stylu współczesnym, który harmonijnie łączy prostą, zwartą formę z eleganckimi detalami architektonicznymi i przemyślanym układem funkcjonalnym. Charakterystycznym elementem bryły jest lukarna zlokalizowana na elewacji frontowej, która akcentuje strefę wejściową oraz dodaje bryle przestrzennej dynamiki. Dom przykryty jest dwuspadowym dachem z lukarnami, co podkreśla jego nowoczesny charakter i zapewnia lepsze doświetlenie wnętrz na poddaszu. Elewację wzbogaca taras osłonięty pergolą, który tworzy naturalne przedłużenie strefy dziennej i zachęca do wypoczynku na świeżym powietrzu. Wnętrze domu zaprojektowano z myślą o wygodnym podziale na strefy i pełnej funkcjonalności. Na parterze znajduje się przestronna strefa dzienna z dużym salonem wyposażonym w kominek, otwartą jadalnią i kuchnią o powierzchni ponad 12 m², w której centralne miejsce zajmuje wygodna wyspa kuchenna. Bezpośrednie sąsiedztwo spiżarni pod schodami zwiększa komfort codziennego użytkowania kuchni. Na tym poziomie zaplanowano również dodatkowy pokój, który może pełnić funkcję gabinetu lub sypialni gościnnej, a także wygodny wiatrołap i funkcjonalną kotłownię na pellet z wyjściem zewnętrznym. Poddasze to strefa prywatna domowników z trzema pokojami, w tym główną sypialnią z dużą, oddzielną garderobą. Przemyślany układ komunikacyjny pozwala na łatwy dostęp do wszystkich pomieszczeń, a osobna pralnia na poddaszu znacząco ułatwia organizację codziennych obowiązków. Dom wyposażono w dwie łazienki – jedną na każdej kondygnacji – zaprojektowane z myślą o komforcie domowników. „Dom w lucernie 21” to projekt domu, który odpowiada na potrzeby współczesnych rodzin szukających energooszczędnego, funkcjonalnego i estetycznego rozwiązania, idealnie łączącego prostotę formy z wygodą codziennego użytkowania.
