Projekt domu Dom w majeranku 2 (G2)

3 770 zł  3 370 zł
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, kotłownia, pralnia, garderoby, kominek, garaż, strych

  • Powierzchnia domu 155,01 m²
  • powierzchnia garażu 36,84 m²
  • powierzchnia strychu 8,76 m²
  • powierzchnia kotłowni 5,93 m²

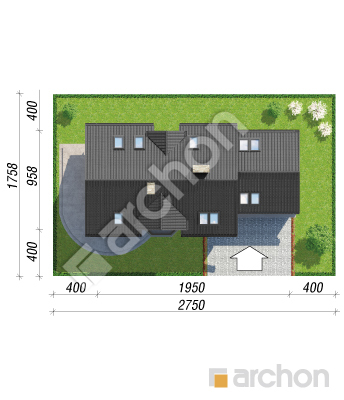

  • Min. wymiary działki 27,5 x 17,58 m
  • 26,5 x 16,62 m
  • Likwidacja wykusza w kuchni i okien w ścianie bocznej garażu.
  • 26,5 x 14,12 m
  • Likwidacja wykusza okien w ścianie bocznej i tylnej oraz okien dachowych na tylnej połaci, skrócenie okapów, doprojektowanie okien dachowych w pokoju nad garażem na połaci frontowej.
Koszty budowy
na IV kwartał 2020

276 600 zł


Do końca promocji:
White
3 770 zł
3 370 zł
  DO KOSZYKA
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
o wartości 1500 zł
  • Poradnik Architektura Ogrodowa
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
ZESTAW BONÓW RABATOWYCH
o wartości nawet 1550 zł
  • Garaż 50% taniej
  • Kosztorys za 50% ceny
  • Projekty instalacji
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna w 4 egzemplarzach zawierająca:
  • Projekt architektoniczny
  • Projekt konstrukcyjny
  • Projekt wewnętrznych instalacji wod.-kan., c.o. i gazowej oraz projekt wewnętrznych instalacji elektrycznej i odgromowej
Zakres opracowania wewnętrznych instalacji może ulec zmianie w zależności od indywidualnych założeń projektu. (Istnieje możliwość zamówienia projektu w formie zgodnej z nowelizacją Prawa budowlanego obowiązującego od 19.09.2020r. składającego się z 3 egzemplarzy projektu architektoniczno - budowlanego oraz 3 egzemplarzy projektu technicznego).
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

PARTER 113,35 (115,85)
1. Wiatrołap 5,95
2. Hol 6,94
3. Gabinet 8,39
4. Kuchnia 11,94
5. Salon + Jadalnia 33,15
6. Spiżarnia 0,75 (3,25)
7. Łazienka 3,46
8. Kotłownia 5,93
9. Garaż 36,84
PODDASZE 93,19 (123,17)
1. Schody 5,20 (5,20)
2. Hol 9,87 (9,87)
3. Pralnia 7,83 (10,95)
4. Pokój 12,79 (21,87)
5. Strych ocieplony 8,76 (16,59)
6. Łazienka 8,52 (10,75)
7. Pokój 15,53 (17,01)
8. Pokój 14,94 (17,40)
9. Garderoba 5,59 (7,75)
10. Garderoba 4,16 (5,78)

Dane projektu Domu w majeranku 2 (G2)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.
Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836: 1997)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach. "
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836:1997, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 115 cm
dach: dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
kocioł: na paliwo stałe + alternatywnie gazowy
(W dokumentacji zaprojektowano kocioł na paliwo stałe. Dodatkowo do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.)
ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Kuchnia (4), Łazienka (7); PODDASZE: Pralnia (3), Łazienka (6)
wentylacja: grawitacyjna
(W dokumentacji zaprojektowano wentylację grawitacyjną. Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. więcej >>)

Energooszczędność

WT 2021 Projekt zgodny z WT 2021 więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

Przekrój

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

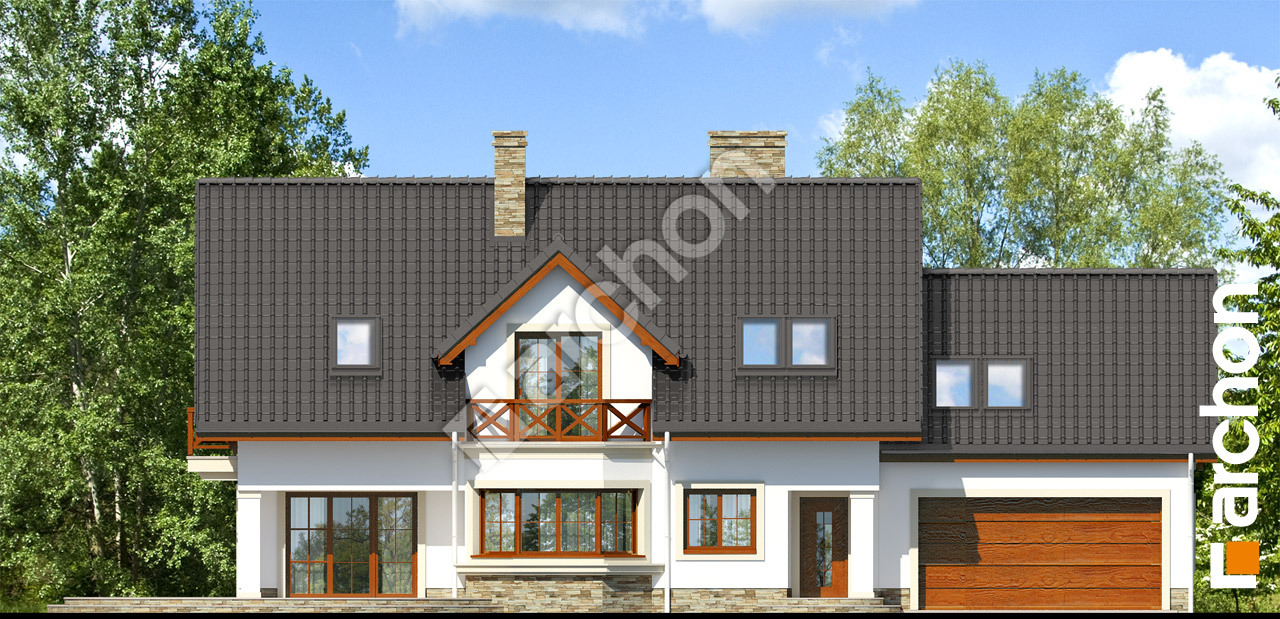

zobacz lustrzane odbicie White Elewacja frontowa

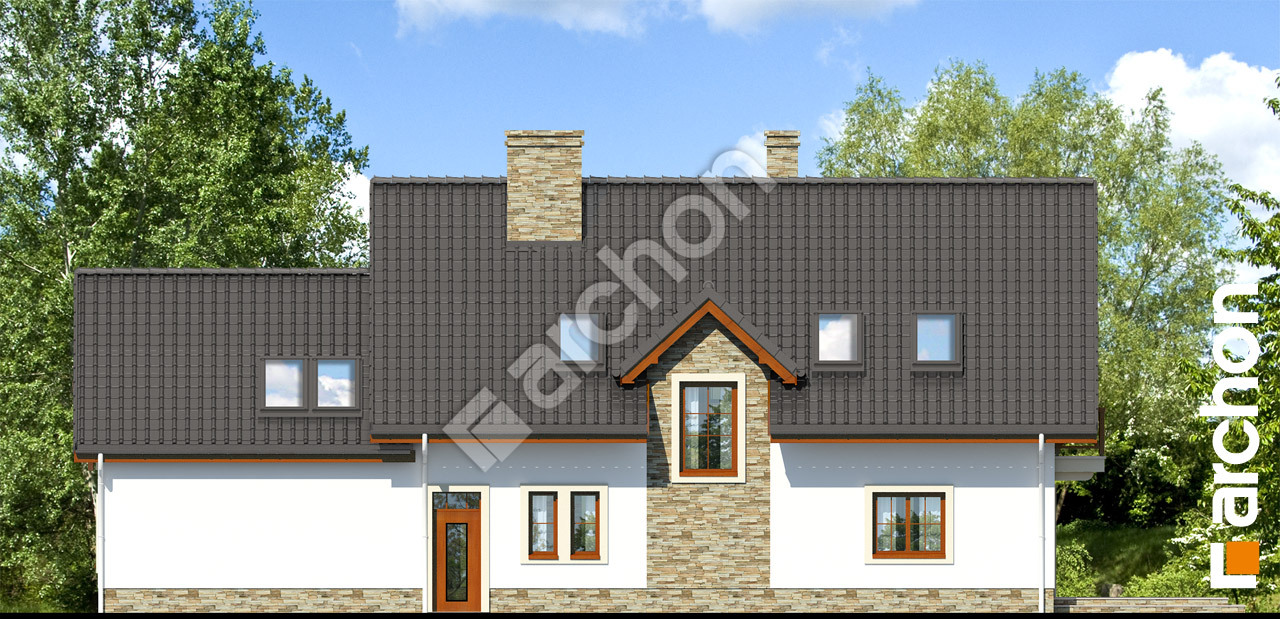

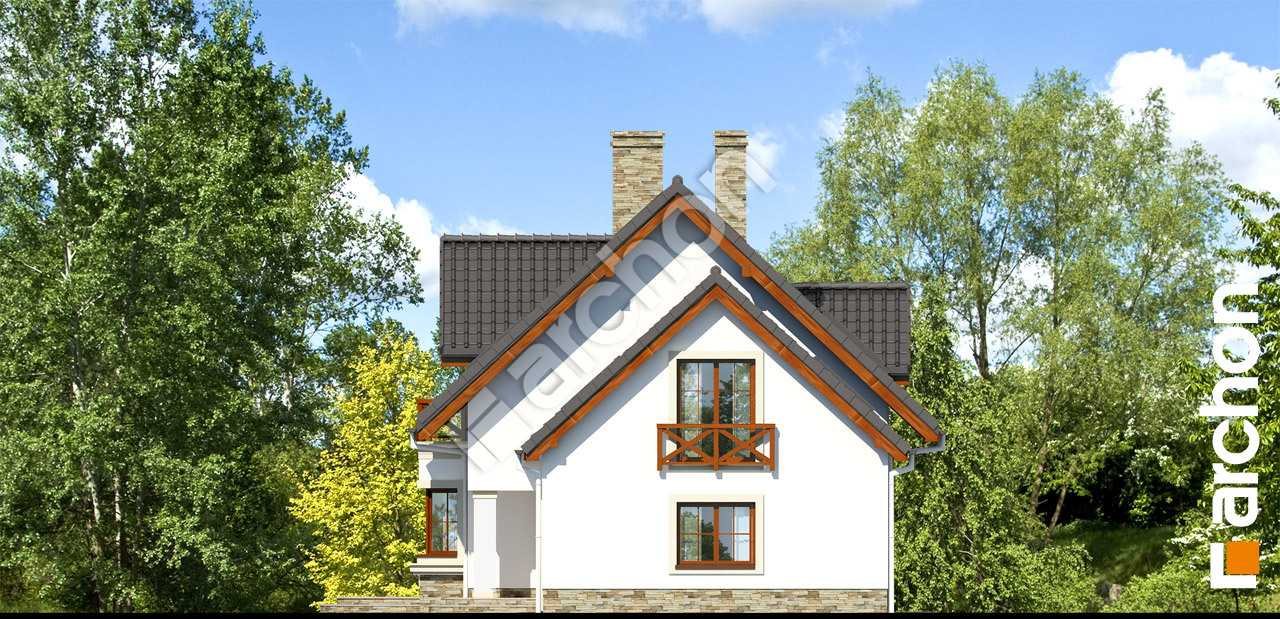

White Elewacja boczna
White Elewacja boczna

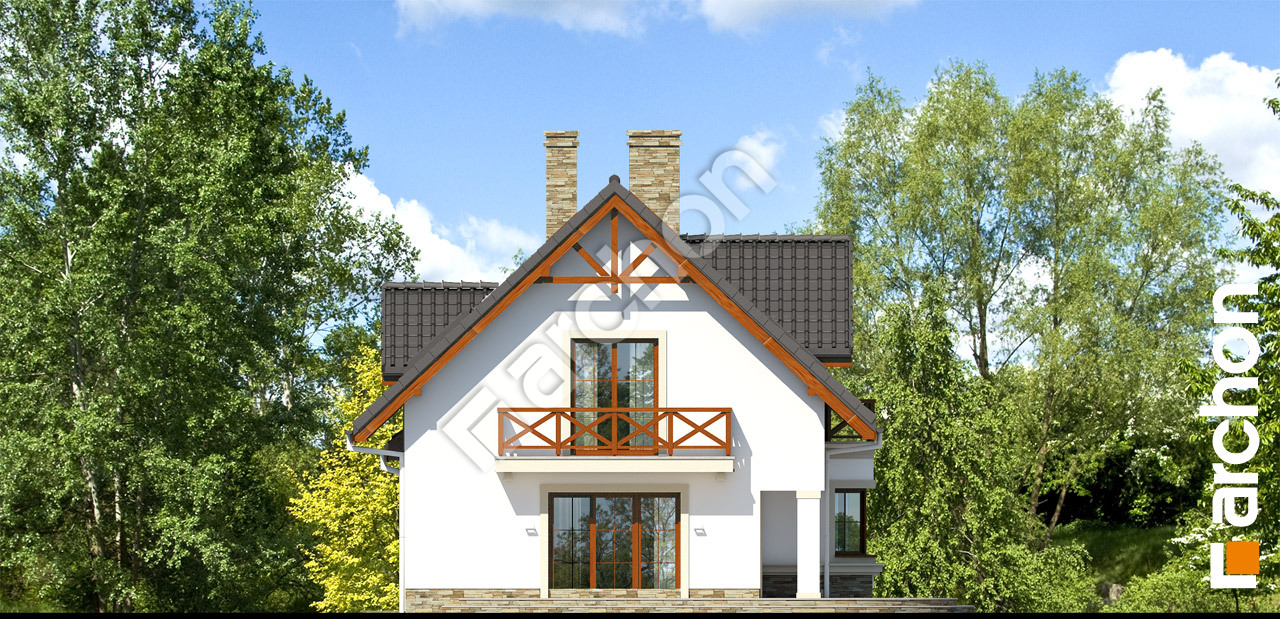

White Elewacja ogrodowa

To interesujący projekt domu z poddaszem użytkowym o tradycyjnym wykończeniu zewnętrznym i wygodnym układzie funkcjonalnym. Projekt polecany jest na wąskie działki, a także działki z wejściem od południa. Efektownie zakomponowana strefa frontowa zwraca uwagę centralnie umieszczonym wykuszem oraz praktycznym podcieniem wejściowym. Aranżacja elewacji opiera się na połączeniu jasnego tynku ze stolarką w kolorze drewna, a podzielone szprosami okna ozdabiają opaski, podkreślające tradycyjny styl budynku. Przestronna strefa dzienna posiada liczne przeszklenia, zapewniają doskonale doświetlenie wnętrza. Do rodzinnego wypoczynku w salonie zachęca duża narożna sofa, a wielkość jadalni umożliwia zorganizowanie przyjęcia w większym gronie. Przytulny nastrój w części dziennej wprowadza kominek. Przestrzeń kuchni powiększa wykusz, w jej programie użytkowym przewidziano obszerne blaty robocze oraz dodatkowe miejsce do spożywania posiłków, znajdująca się pod schodami spiżarnia uzupełnia powierzchnię do przechowywania. Na parterze mieszkańcy mają do dyspozycji pokój, w którym można urządzić wygodny gabinet do pracy. Dopełnieniem układu funkcjonalnego jest jasna łazienka z prysznicem. W skład zaplecza gospodarczego wchodzi dwustanowiskowy garaż, przez który dostępna jest kotłownia na paliwo stałe. Naturalnie doświetlone schody prowadzą na poddasze, gdzie mieści się komfortowa strefa nocna domu. Zaprojektowano tutaj trzy sypialnie, a wśród nich pokój rodziców z dużą garderobą i wyjściem na balkon. Z holu dostępna jest druga, wspólna dla wszystkich domowników garderoba. Obszerna łazienka z pełnym programem użytkowym zapewnia maksimum wygody, po drugiej stronie holu znajduje się pojemna pralnia z miejscem do suszenia i prasowania ubrań oraz praktycznymi szafami. Nad garażem przewidziano strych, którego przeznaczenie można dostosować do potrzeb domowników. Zaprezentowany projekt należy do kategorii: projekty domów na wąską działkę, projekty domów z wejściem od południa, projekty domów z dwustanowiskowym garażem, projekty domów tradycyjnych.
