Projekt domu  Dom w malinówkach 45 (GE) OZE

Pow. domu 137,56 m²
Pow. garażu 18,89 m²
Pow. kotłowni 5,58 m²
pokoje 6
łazienki i WC 2
Min. wym. działki 21,2 x 16,8 m
Pow. domu 137,56 m²
Pow. garażu 18,89 m²
Pow. kotłowni 5,58 m²
pokoje 6
łazienki i WC 2
Min. wym. działki 21,2 x 16,8 m
Dom jednorodzinny z poddaszem użytkowym
6 pokoi, kuchnia, 2 łazienki, spiżarka, kotłownia, pralnia, garderoba, kominek, garaż

5 700 zł z VAT 23% (4 634,15 zł netto)
  ZAMÓW PROJEKT
Projekt dostępny od ręki


GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż z kodem rabatowym GARAZ30%
  • Gotowe projekty instalacji z kodem rabatowym
  • Kosztorys za 309 zł
  • Tablica Informacyjno - Budowlana 35 zł
  • Dziennik Budowy 25 zł
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Projekt architektoniczno-budowlany stanowi część projektu budowlanego, który jest podstawą do wydania Decyzji o pozwoleniu na budowę. Projekt budowlany składa się z: projektu architektoniczno-budowlanego, projektu technicznego, projektu zagospodarowania działki, który wykonuje osoba adaptująca oraz opinii i uzgodnień. Projekt ARCHON+, tak jak każdy projekt typowy, wymaga adaptacji przez uprawnionego projektanta.
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

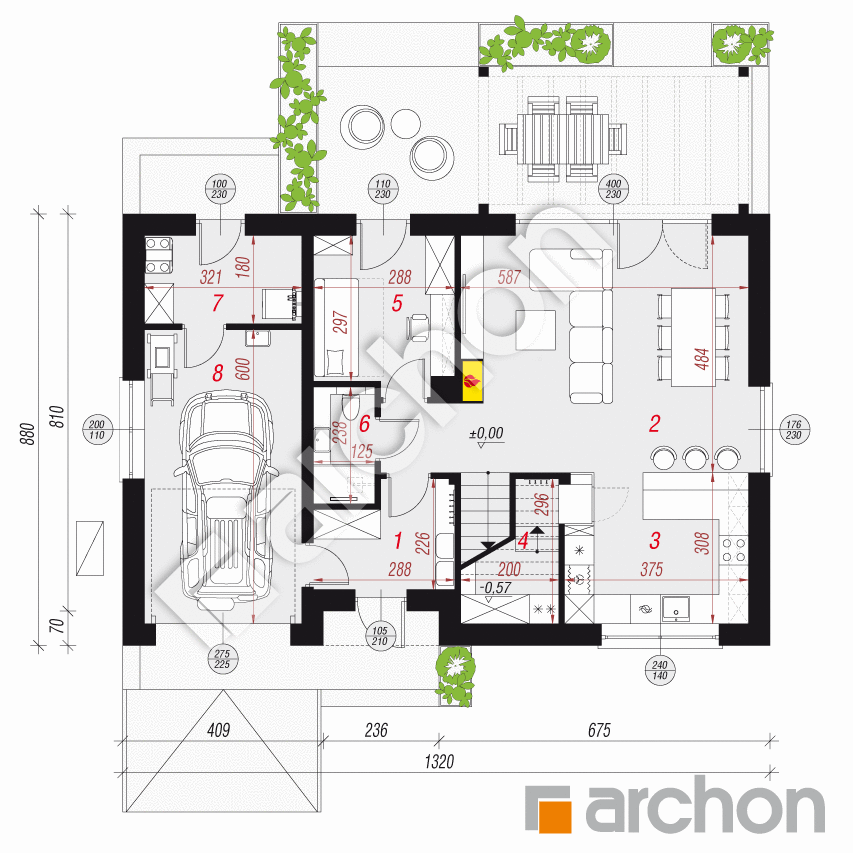

PARTER
85,30 (88,55)
1. Wiatrołap 5,43
2. Salon + Jadalnia 30,31
3. Kuchnia 11,32
4. Spiżarnia 2,34 (5,59)
5. Pokój 8,60
6. Łazienka 2,83
7. Kotłownia 5,58
8. Garaż 18,89
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

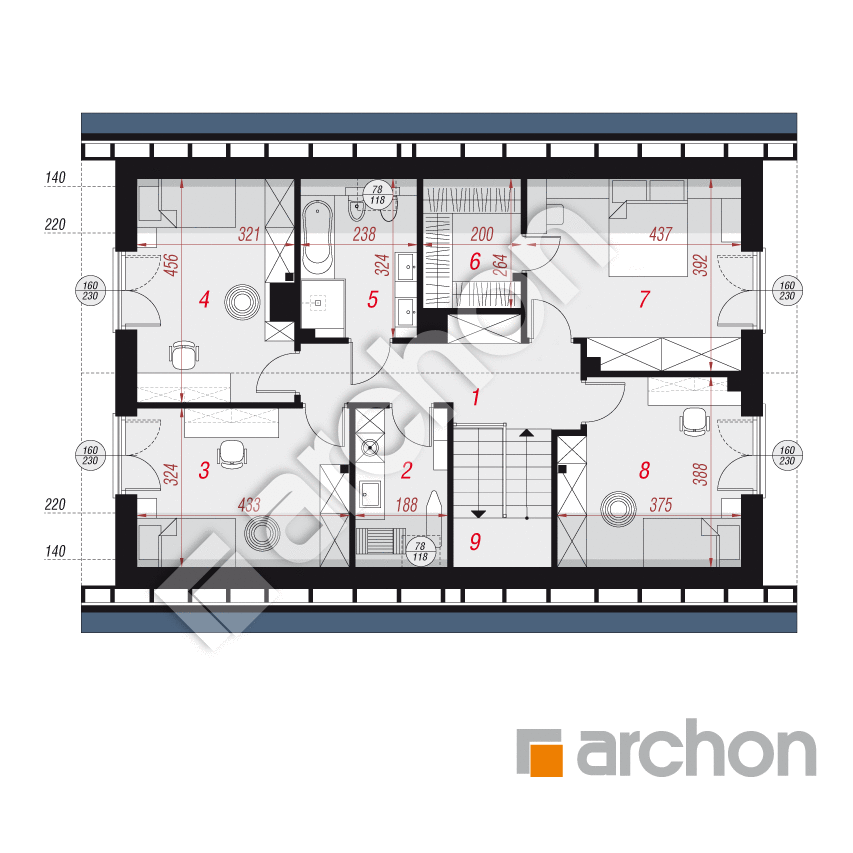

PODDASZE
76,73 (89,87)
1. Korytarz 8,88
2. Pralnia 4,77 (5,89)
3. Pokój 11,09 (13,69)
4. Pokój 11,95 (13,88)
5. Łazienka 6,01 (7,43)
6. Garderoba 3,87 (5,06)
7. Pokój 13,26 (15,89)
8. Pokój 11,16 (13,41)
9. Schody 5,74
Dołącz do nas na facebooku
DOŁĄCZ DO GRUPY BUDUJĄCYCH
MALINóWKI KTÓRE KOCHACIE

Dane projektu Domu w malinówkach 45 (GE) OZE

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 127 cm
dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, blacha dachówkowa/dachówka ceramiczna, okno dachowe VELUX
brama garażowa: HÖRMANN
pompa ciepłaPOMPA CIEPŁA
kocioł: pompa ciepła
Dodatkowo do projektu dołączamy GRATIS projekt instalacji fotowoltaicznej jako alternatywne opracowanie!
ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

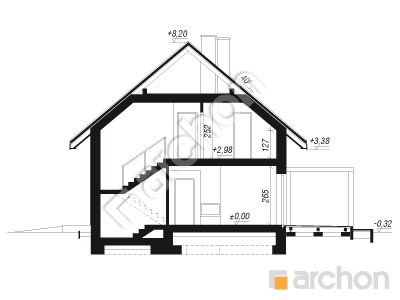

Przekrój

gotowy projekt Dom w malinówkach 45 (GE) OZE przekroj budynku

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

Elewacje

Pokaż lustrzane odbicie Elewacja frontowa projekt dom w malinowkach 45 ge oze a2454a878b53240ebb397d64db1a615d  264 Elewacja frontowa
Elewacja boczna projekt dom w malinowkach 45 ge oze d43f2821c5af26b271c2e2f3c4cbaca9  265 Elewacja boczna
Elewacja boczna projekt dom w malinowkach 45 ge oze 121ba919285c716bbcf90ef97eb624b1  266 Elewacja boczna
Elewacja ogrodowa projekt dom w malinowkach 45 ge oze 86ed4a488406f7ed3c17045d40953339  267 Elewacja ogrodowa

Projekt domu „Dom w malinówkach 45 (GE) OZE” to nowoczesny dom jednorodzinny z poddaszem użytkowym, który łączy współczesny styl architektoniczny z energooszczędnymi rozwiązaniami technologicznymi. Zwarta bryła budynku z eleganckim dwuspadowym dachem oraz jednostanowiskowym garażem w pełni wkomponowanym w bryłę zapewnia spójną i estetyczną formę. Wnętrze domu zaprojektowano z myślą o komforcie codziennego użytkowania i obejmuje aż sześć pokoi, w tym dodatkowy pokój na parterze, który idealnie sprawdzi się jako gabinet, sypialnia gościnna lub miejsce do pracy. Przestronna kuchnia z dużym półwyspem dla minimum trzech osób została funkcjonalnie połączona z jadalnią i salonem, którego powierzchnia przekracza 30 m², a kominek w centralnym miejscu wnętrza tworzy przytulny klimat. Tuż przy kuchni zaprojektowano praktyczną spiżarnię, która ułatwia organizację przestrzeni i przechowywanie. Z salonu prowadzi wyjście na taras osłonięty pergolą, który stanowi naturalne przedłużenie strefy dziennej i doskonałe miejsce do wypoczynku na świeżym powietrzu. Projekt przewiduje dwie łazienki oraz oddzielną pralnię, co zapewnia wysoki komfort użytkowania dla wszystkich domowników. System ogrzewania oparty na pompie ciepła oraz wentylacja mechaniczna z odzyskiem ciepła gwarantują energooszczędność i nowoczesny standard budynku. Projekt domu „Dom w malinówkach 45 (GE) OZE” to przemyślana propozycja w kategorii projekty domów, która łączy estetykę, funkcjonalność i nowoczesne technologie w służbie wygodnego codziennego życia.
