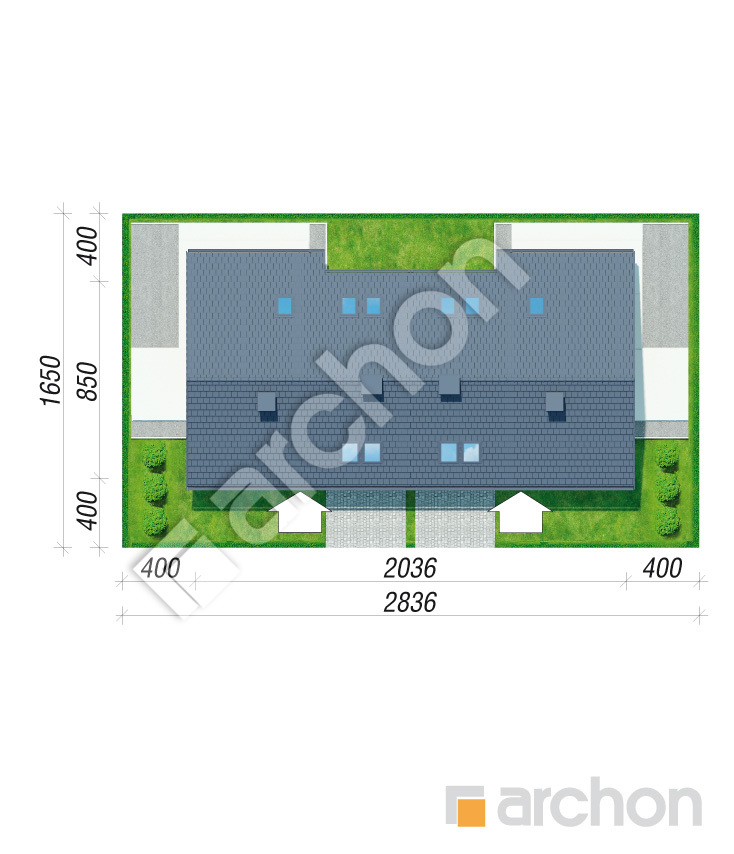

Min. wym. działki 28,36 x 16,5 m
Pow. domu 226,54 m²
Pow. kotłowni 10,38 m²
pokoje 10
łazienki i WC 4
Min. wym. działki 28,36 x 16,5 m
Dom w malinówkach (R2)
226,54 m² 10,38 m²
gotowy projekt Dom w malinówkach (R2) widok 1
Dom dwurodzinny (jednorodzinny dwulokalowy) z poddaszem użytkowym
10 pokoi, 2 kuchnie, 4 łazienki, spiżarka, 2 kotłownie, pralnia, kominek

8 180 zł z VAT 23% (6 650,41 zł netto)
  ZAMÓW PROJEKT
Projekt dostępny od ręki


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Projekt garażi z kodem
PROJEKT GARAŻU z KODEM: GARAZ30%
przy zakupie projektu domu
PARTER
123,14 (128,50)
1. Wiatrołap 3,84
2. Salon + Jadalnia 27,12
3. Kuchnia 9,11
4. Spiżarnia 3,00 (5,68)
5. Pokój 10,00
6. Łazienka 3,31
7. Kotłownia 5,19
8. Wiatrołap 3,84
9. Salon + Jadalnia 27,12
10. Kuchnia 9,11
11. Spiżarnia 3,00 (5,68)
12. Pokój 10,00
13. Łazienka 3,31
14. Kotłownia 5,19
Pokaż powierzchnie pomieszczeń na rzucie
PODDASZE
113,78 (134,02)
1. Hol 6,61
2. Pokój 10,70 (12,52)
3. Pokój 10,43 (13,38)
4. Pralnia 3,86 (5,18)
5. Łazienka 7,72 (9,11)
6. Pokój 12,08 (14,72)
7. Schody 5,49
8. Hol 6,61
9. Pokój 10,70 (12,52)
10. Pokój 10,43 (13,38)
11. Pralnia 3,86 (5,18)
12. Łazienka 7,72 (9,11)
13. Pokój 12,08 (14,72)
14. Schody 5,49

Dane projektu Domu w malinówkach (R2)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego SOLBET 24 cm , styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 127 cm
dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna CREATON, okno dachowe VELUX
kocioł: na pellet + alternatywnie gazowy

W dokumentacji zaprojektowano kocioł na paliwo stałe. Do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.
pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Salon + Jadalnia (2), Kuchnia (3), Pokój (5), Łazienka (6), Kotłownia (7), Wiatrołap (8), Salon + Jadalnia (9), Kuchnia (10), Pokój (12), Łazienka (13), Kotłownia (14); PODDASZE: Łazienka (5), Łazienka (12)
wentylacja: grawitacyjna

Planujesz WENTYLACJĘ MECHANICZNĄ w swoim domu? Zamów dodatkowo projekt wentylacji mechanicznej z odzyskiem ciepła (rekuperacją), jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

Przekrój

gotowy projekt Dom w malinówkach (R2) przekroj budynku

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

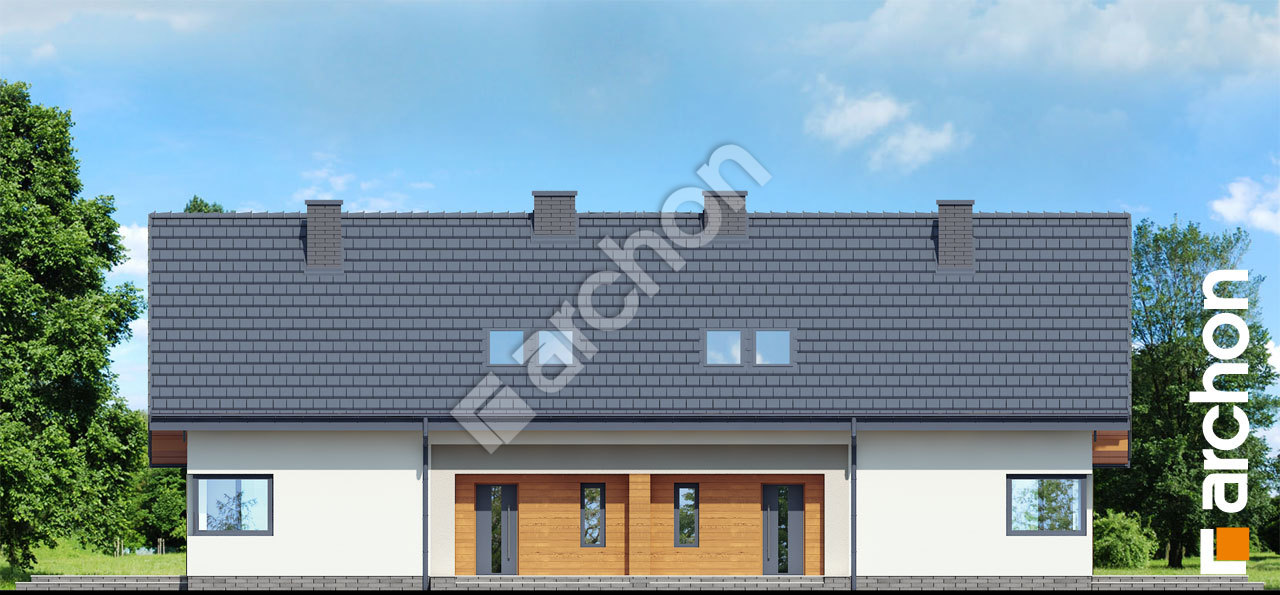

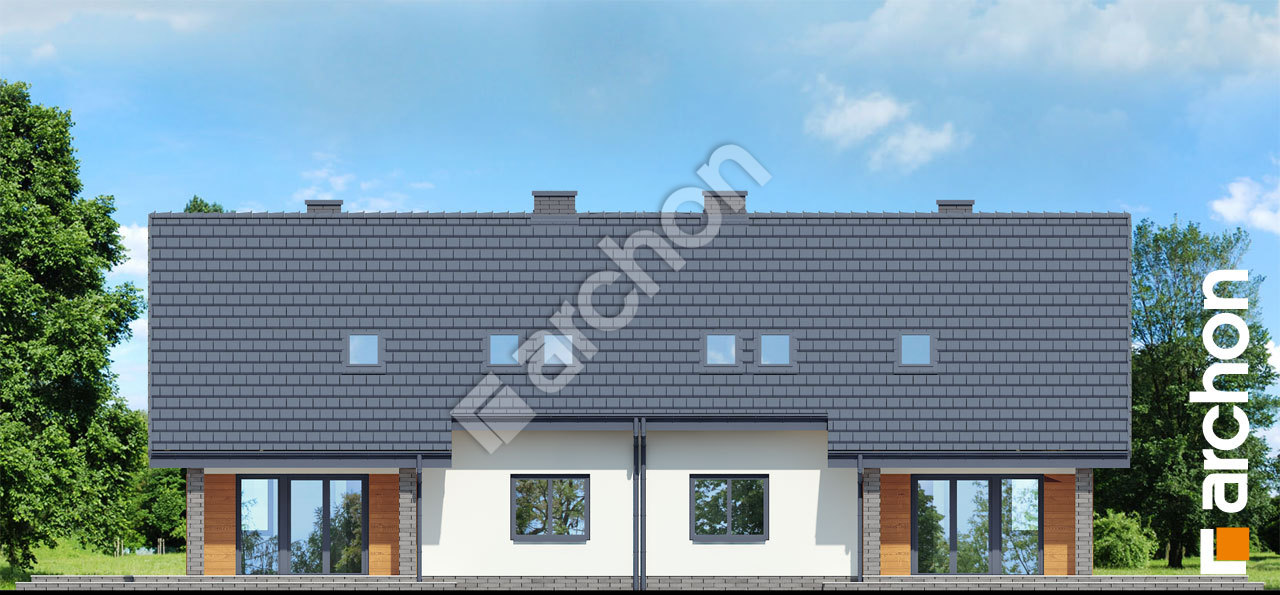

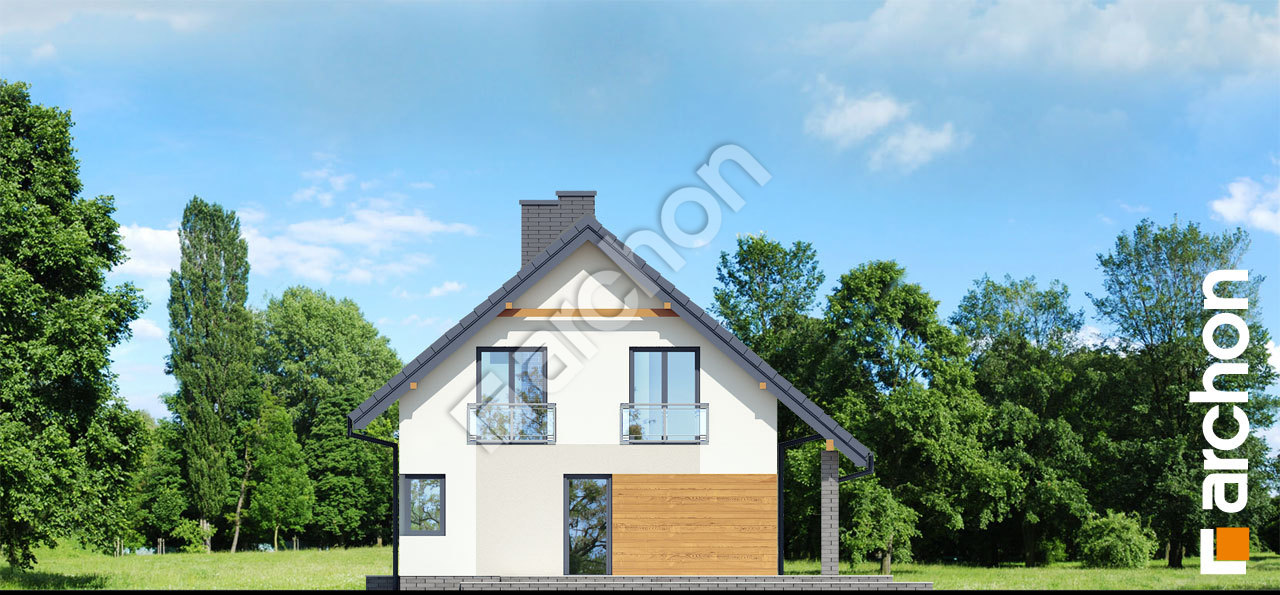

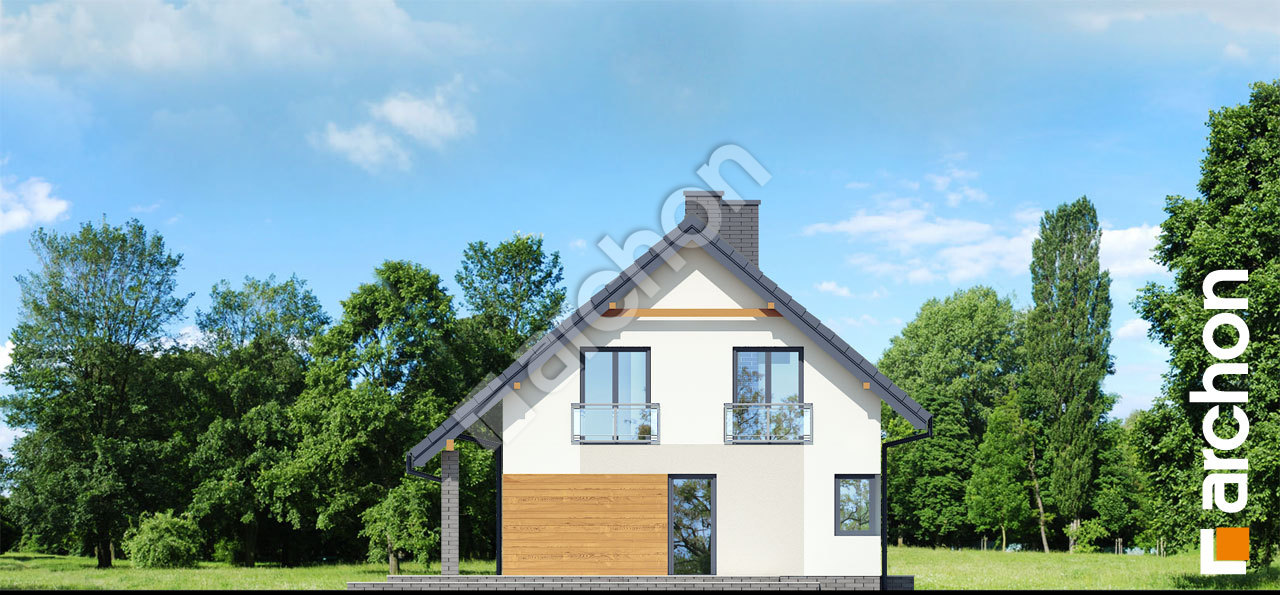

Elewacje

Prezentujemy projekt nowoczesnego domu dwurodzinnego z poddaszem użytkowym z popularnej rodziny „Malinówek”. Każda zamieszkująca w nim rodzina dysponuje niezależnym lokalem, do którego prowadzi osobne wejście zewnętrze, co zapewnia im maksimum prywatności i komfortu. Bryła budynku jest prosta, przekryta dwuspadowym dachem, taka konstrukcja pozytywnie oddziałuje na czas realizacji oraz koszty budowy domu. Nowoczesne wykończenie oparto na harmonijnej kompozycji materiałów i kolorów. Drewniana okładzina elewacyjna to dodający uroku, naturalny akcent. Na parterze znajduje się jasna, dobrze doświetlona strefa dzienna, w ramach której zaprojektowano wygodny salon, jadalnię z miejscem na kredens do przechowywania serwisów obiadowych oraz ustawną kuchnię, z dostępem do spiżarni. Mieszkańcy mogą korzystać z relaksu na świeżym powietrzu na narożnym tarasie, który został wygodnie skomunikowany z wnętrzem domu. Idealne warunki do pracy biurowej oferuje dodatkowy pokój na parterze, który może także pełnić funkcję sypialni dla gości. W bezpośrednim sąsiedztwie pokoju mieści się łazienka, natomiast kotłownia na paliwo stałe dostępna jest przez wiatrołap. Na poddaszu usytuowano trzy sypialnie, wśród nich dwa pokoje dla dzieci. Wyjątkowy komfort oferuje duża, naturalnie doświetlona i w pełni wyposażona łazienka, obok niej zlokalizowano pralnię, w której można także suszyć ubrania. „Dom w malinówkach (R2)” to interesująca propozycja z kolekcji: projekty domów dwurodzinnych, należy także do kolekcji: projekty domów z poddaszem użytkowym, projekty domów bez garażu.
