Projekt domu Dom w malinówkach 5 (B)

3 600 zł  3 150 zł
(2 560,98 zł netto)

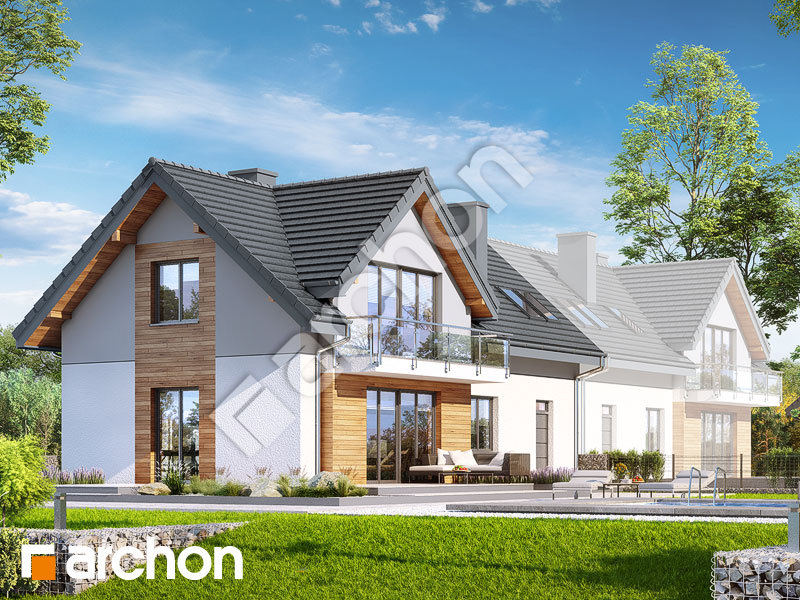

gotowy projekt Dom w malinówkach 5 (B) widok 1
Dom do zabudowy bliźniaczej z poddaszem użytkowym
5 pokoi, 1 kuchnia, 2 łazienki, kotłownia, garderoby, pomieszczenie gospodarcze, kominek, garaż

  • Powierzchnia domu 121,64 m²
  • Powierzchnia garażu 16,46 m²
  • Powierzchnia kotłowni 4,36 m²
  • Min. wymiary działki 17,67 x 15,8 m
  • 16,67 x 15,8 m
  • Likwidacja okien na ścianie bocznej.

Do końca promocji:
2019 08 01 stopwatch 01
3 600 zł
3 150 zł (2 560,98 zł netto)
  ZAMÓW PROJEKT
aktualny kosztorys budowlany  359,00 zł 209 zł
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 209 zł
  • Gotowe projekty instalacji 100 zł taniej
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wszystkie projekty domów ARCHON+ są zgodne z WT 2021, co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak: projekt pompy ciepła, projekt fotowoltaiki czy projekt instalacji solarnej. Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Do każdego projektu oferujemy możliwość zamówienia dodatkowych instalacji:
Uwaga! Wszystkie podane informacje dotyczą 1 segmentu.

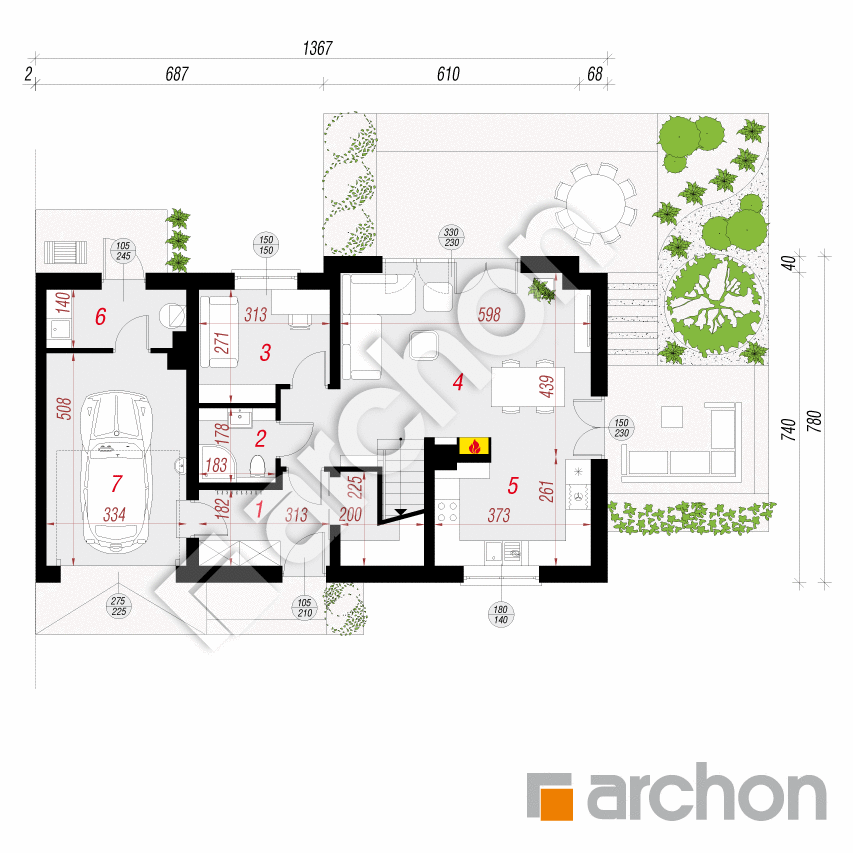

PARTER
76,33 (79,59)
1. Wiatrołap 7,82 (11,08)
2. Łazienka 3,11 (3,11)
3. Pokój 7,67 (7,67)
4. Salon + Jadalnia 27,66 (27,66)
5. Kuchnia 9,25 (9,25)
6. Kotłownia 4,36 (4,36)
7. Garaż 16,46 (16,46)
PODDASZE
66,13 (80,95)
1. Korytarz 6,87 (6,87)
2. Schody 5,66 (5,66)
3. Pom. gospodarcze 4,47 (6,10)
4. Pokój 9,72 (13,27)
5. Pokój 8,63 (11,22)
6. Łazienka 4,75 (7,34)
7. Pokój 20,88 (22,39)
8. Garderoba 5,15 (8,10)

Dane projektu Domu w malinówkach 5 (B)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja okien na ścianie bocznej.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 15 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 113 cm
dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna, okno dachowe VELUX
brama garażowa: HÖRMANN
kocioł: gazowy
ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Łazienka (2), Salon + Jadalnia (4), Kuchnia (5); PODDASZE: Łazienka (6)
wentylacja: grawitacyjna
(W dokumentacji zaprojektowano wentylację grawitacyjną. Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. więcej >>)

Energooszczędność

WT 2021 Projekt zgodny z WT 2021 więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

Przekrój

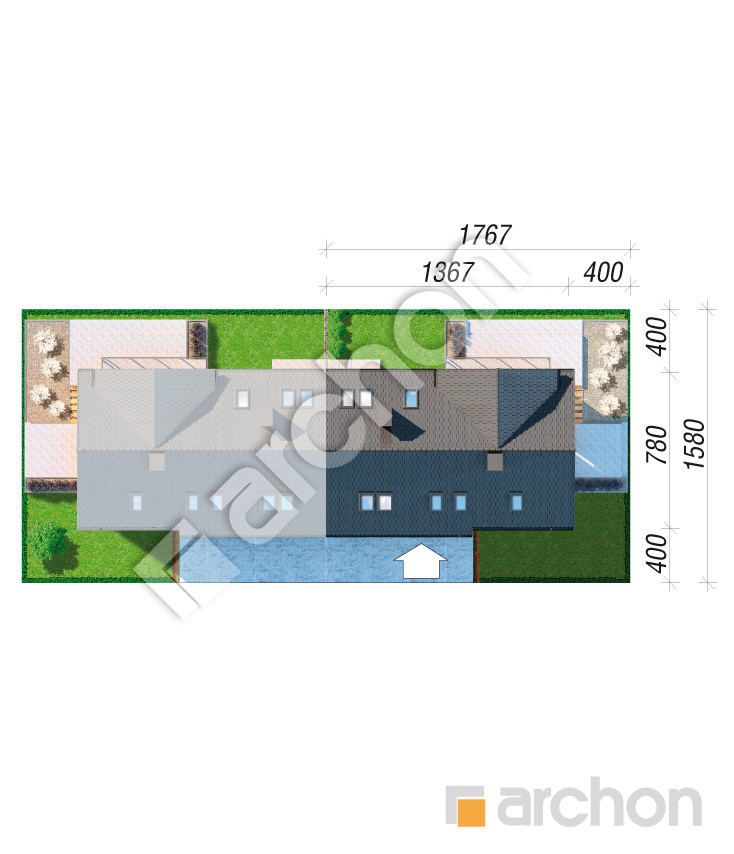

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

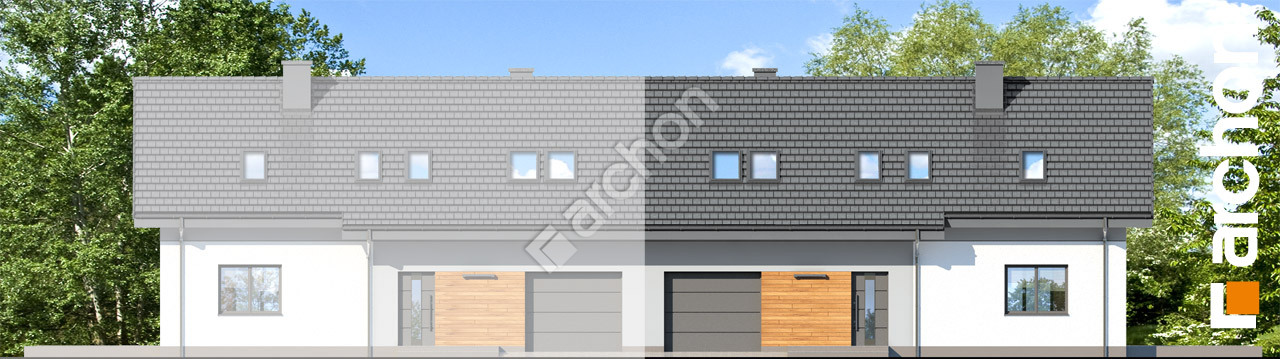

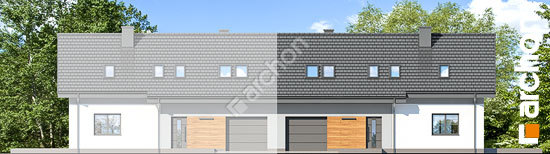

zobacz lustrzane odbicie Elewacja frontowa projekt dom w malinowkach 5 b 9f1dfe9d617a7690e5af9087255a6127  264 Elewacja frontowa

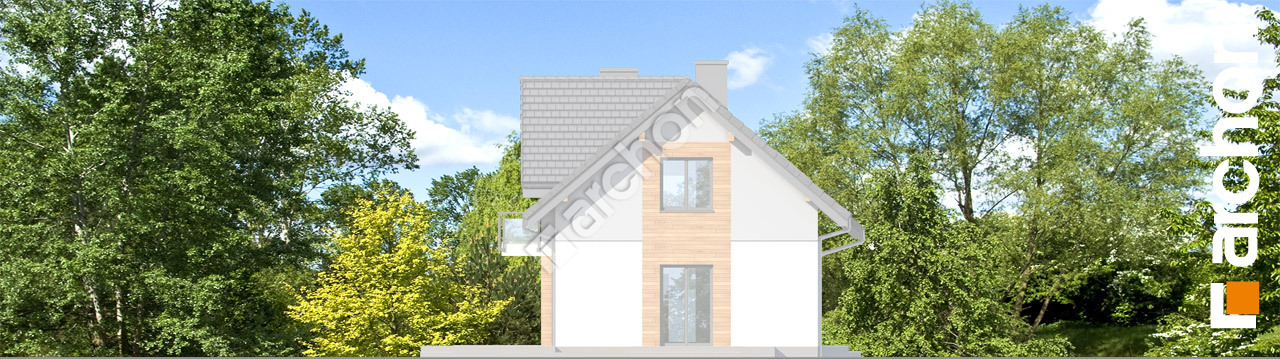

Elewacja boczna projekt dom w malinowkach 5 b 36624fafc7807e2d6a2091ef7ccdc89d  265 Elewacja boczna

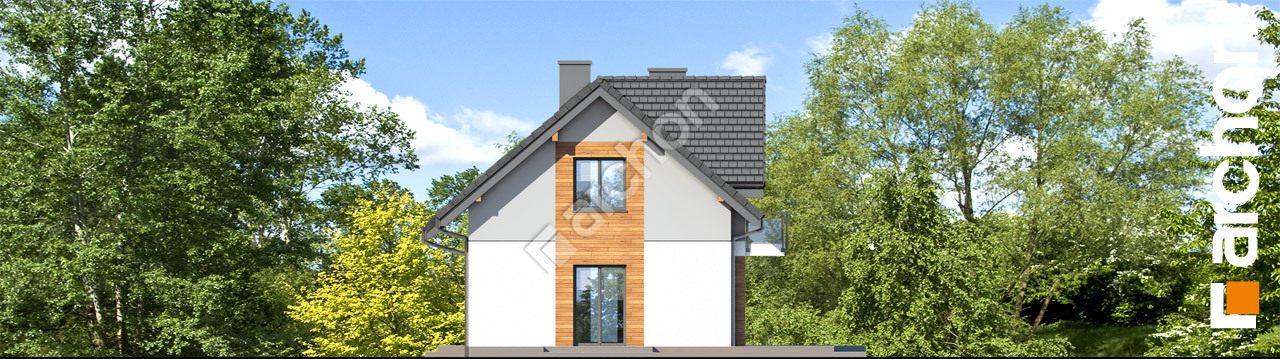

Elewacja boczna projekt dom w malinowkach 5 b 87a02ff8a491cbe31c3a36efb73cffd6  266 Elewacja boczna

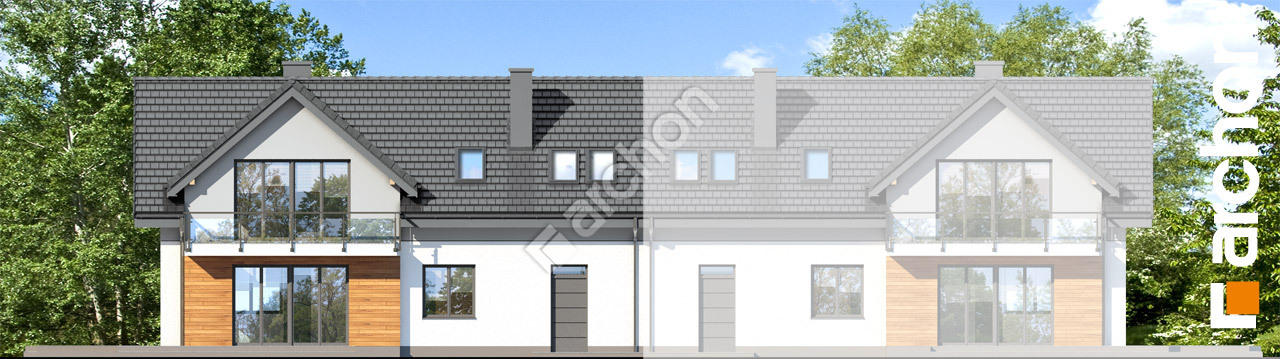

Elewacja ogrodowa projekt dom w malinowkach 5 b 8eb609fe15f6d3134365d67dcf17b517  267 Elewacja ogrodowa

To propozycja z popularnej rodziny projektów „Domów w malinówkach”, polecana Inwestorom zainteresowanym budową nowoczesnego i funkcjonalnego bliźniaka. Budynek zwraca uwagę ciekawym wykończeniem elewacji, zastosowana kolorystyka sprawia, że bryła zyskała atrakcyjny wygląd, drewniane okładziny dodają jej naturalnego wyrazu. Każdy segment oferuje starannie zorganizowany program użytkowy, optymalnie dostosowany do różnych potrzeb domowników. Wiatrołap w praktyczny sposób oddziela część mieszkalną od zaplecza gospodarczego, które w prezentowanym projekcie tworzy jednostanowiskowy garaż i kotłownia gazowa. Część dzienna parteru to jest doskonale doświetlona, przeszklenie tarasowe zapewnia szerokie otwarcie na widok zewnętrzny. Ciekawie zaaranżowano strefę rekreacyjną na świeżym powietrzu, okalający dwie ściany domu taras pozwoli na relaks w promieniach słońca o różnej porze dnia. Przestrzeń wypoczynkowa salonu płynnie łączy się z jadalnią, a ta bezpośrednio sąsiaduje z kuchnią. Zaproponowany program użytkowy strefy kuchennej wyróżnia się starannie przemyślaną organizacją poszczególnych funkcji, zapewnia wygodną pracę dla dwóch osób. Atutem „Domu w malinówkach 5 (B)” jest zaprojektowana na parterze strefa gościnna, którą tworzy pokój i sąsiadująca z nim łazienka. W części nocnej na poddaszu, w zaciszu trzech sypialni, mieszkańcy mają optymalne warunki do indywidualnego wypoczynku i pracy. Szczególnie atrakcyjnie prezentuje się sypialnia rodziców, której przestrzeń powiększa i otwiera na widok zewnętrzny duża lukarna z balkonem. Mamy tutaj dużą ilość miejsca, by zaaranżować strefę do czytania w wygodnymi fotelami, a także biurko do pracy lub toaletkę. Sypialnie główna dysponuje obszerną garderobą, w której system półek i drążków zapewni wygodne przechowywanie ubrań . Dopełnieniem układu funkcjonalnego części nocnej jest jasna łazienka oraz pralnia. „Dom w malinówkach 5 (B)” to bardzo interesująca propozycja z kolekcji: projekty domów do zabudowy bliźniaczej, należy także do kategorii: projekty domów małych, projekty domów z poddaszem użytkowym oraz projekty domów nowoczesnych.
