Projekt domu Dom w muszkatach 2 (B)

3 270 zł  2 870 zł
(2 333,33 zł netto)
gotowy projekt Dom w muszkatach 2 (B) widok 1
Dom do zabudowy bliźniaczej z poddaszem użytkowym
5 pokoi, 2 łazienki, spiżarka, toaleta, kotłownia, garaż

  • Powierzchnia domu 101,99 m²
  • powierzchnia garażu 20,22 m²
  • powierzchnia kotłowni 7,42 m²
  • Min. wymiary działki 13,3 x 20,0 m
  • 10,8 x 20,0 m
  • Likwidacja okien w ścianie bocznej i okien dachowych na bocznej połaci.
Koszty budowy
na II kwartał 2021

219 200 zł


Do końca promocji:
White
3 270 zł
2 870 zł (2 333,33 zł netto)
  DO KOSZYKA
aktualny kosztorys budowlany  330,00 zł 89 zł
zyskujesz 641 zł
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
o wartości 1460 zł
  • Poradnik Architektura Ogrodowa
  • Poradnik Inwestora
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
o wartości nawet 1580 zł
  • Garaż 50% taniej
  • Kosztorys za 89 zł
  • Projekty instalacji
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna w 4 egzemplarzach zawierająca:
  • Projekt architektoniczny
  • Projekt konstrukcyjny
  • Projekt wewnętrznych instalacji wod.-kan., c.o. i gazowej oraz projekt wewnętrznych instalacji elektrycznej i odgromowej
Zakres opracowania wewnętrznych instalacji może ulec zmianie w zależności od indywidualnych założeń projektu. (Istnieje możliwość zamówienia projektu w formie zgodnej z nowelizacją Prawa budowlanego obowiązującego od 19.09.2020r. składającego się z 3 egzemplarzy projektu architektoniczno - budowlanego oraz 3 egzemplarzy projektu technicznego).
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Uwaga! Wszystkie podane informacje dotyczą 1 segmentu.

PARTER 66,09 (68,38)
1. Wiatrołap 3,72
2. Hol 4,03
3. Kotłownia 7,42
4. Toaleta 1,23
5. Spiżarnia 1,37 (3,66)
6. Salon z aneksem kuchennym 28,10
7. Garaż 20,22
PODDASZE 63,54 (75,31)
1. Schody 4,07 (4,16)
2. Hol 8,08 (8,23)
3. Łazienka 6,07 (6,76)
4. Pokój 15,46 (17,54)
5. Pokój 11,05 (14,64)
6. Łazienka 3,65 (6,33)
7. Pokój 7,74 (9,18)
8. Pokój 7,42 (8,47)

Dane projektu Domu w muszkatach 2 (B)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.
Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836: 1997)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach. "
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836:1997, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 163 cm
dach: dwuspadowy, nachylenie 42 st. , 35 st. , więźba drewniana, blacha
kocioł: gazowy
ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: grawitacyjna
(W dokumentacji zaprojektowano wentylację grawitacyjną. Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. więcej >>)

Energooszczędność

WT 2021 Projekt zgodny z WT 2021 więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

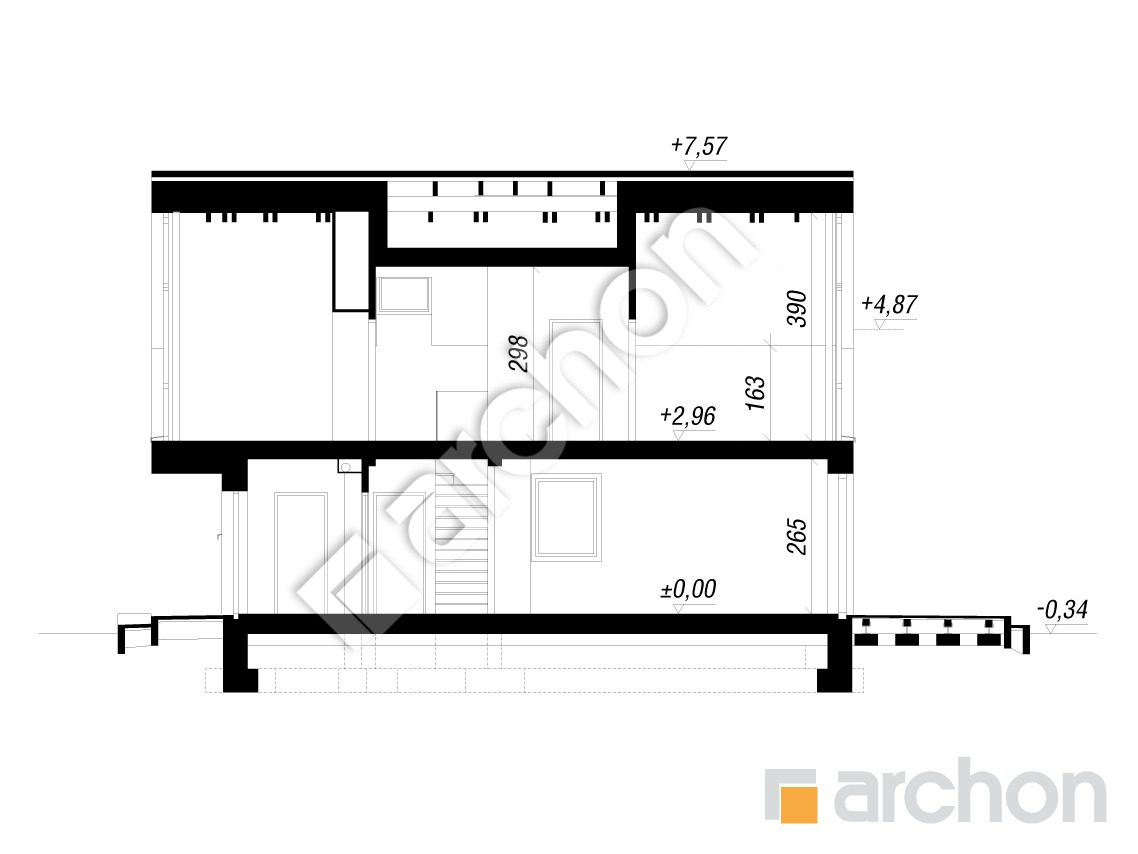

Przekrój

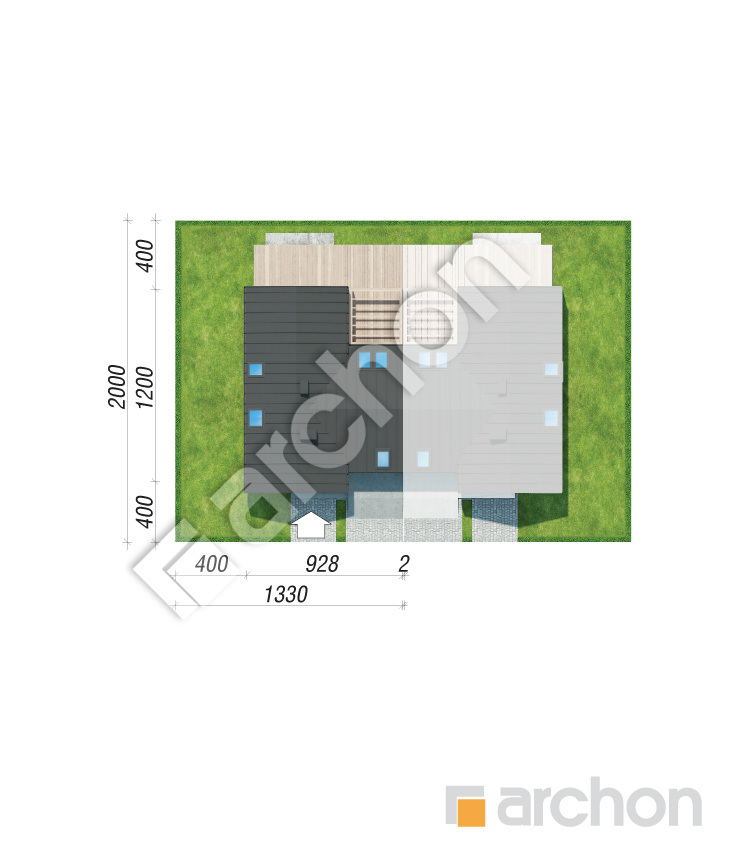

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

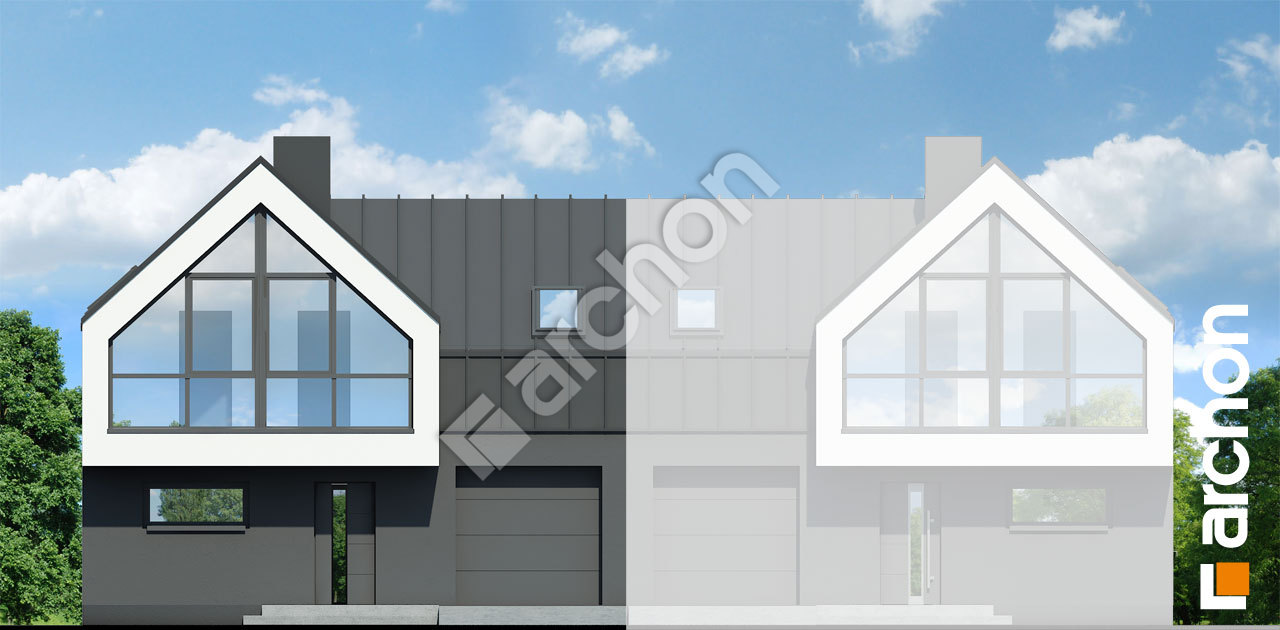

zobacz lustrzane odbicie White Elewacja frontowa

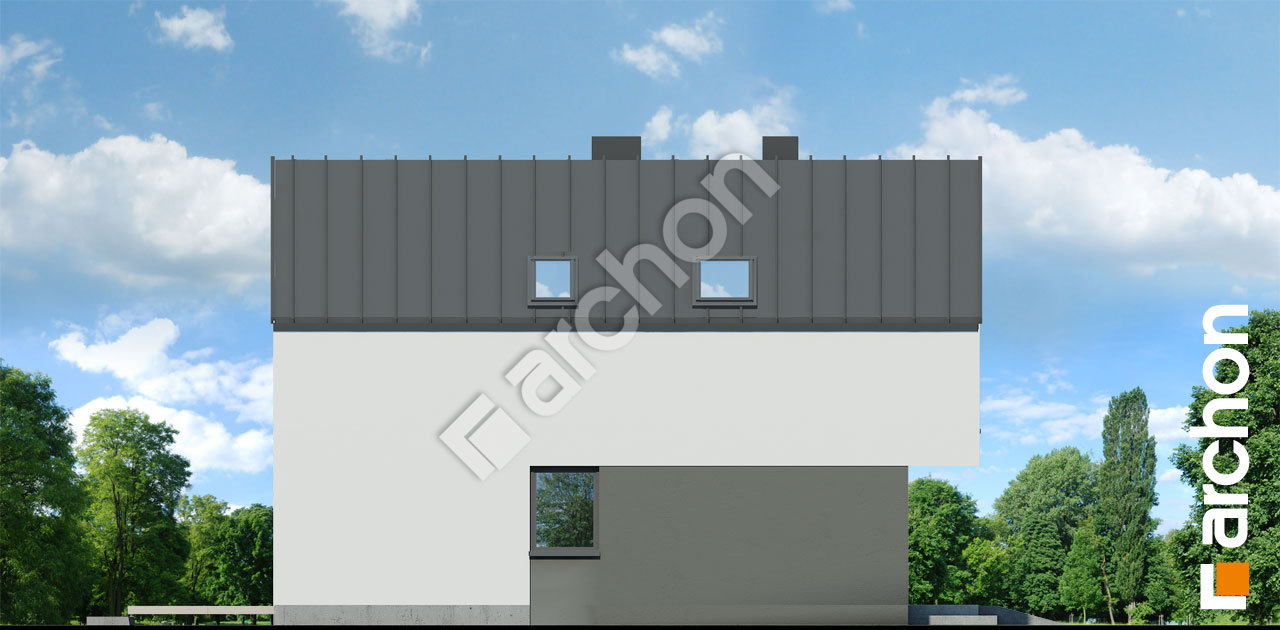

White Elewacja boczna

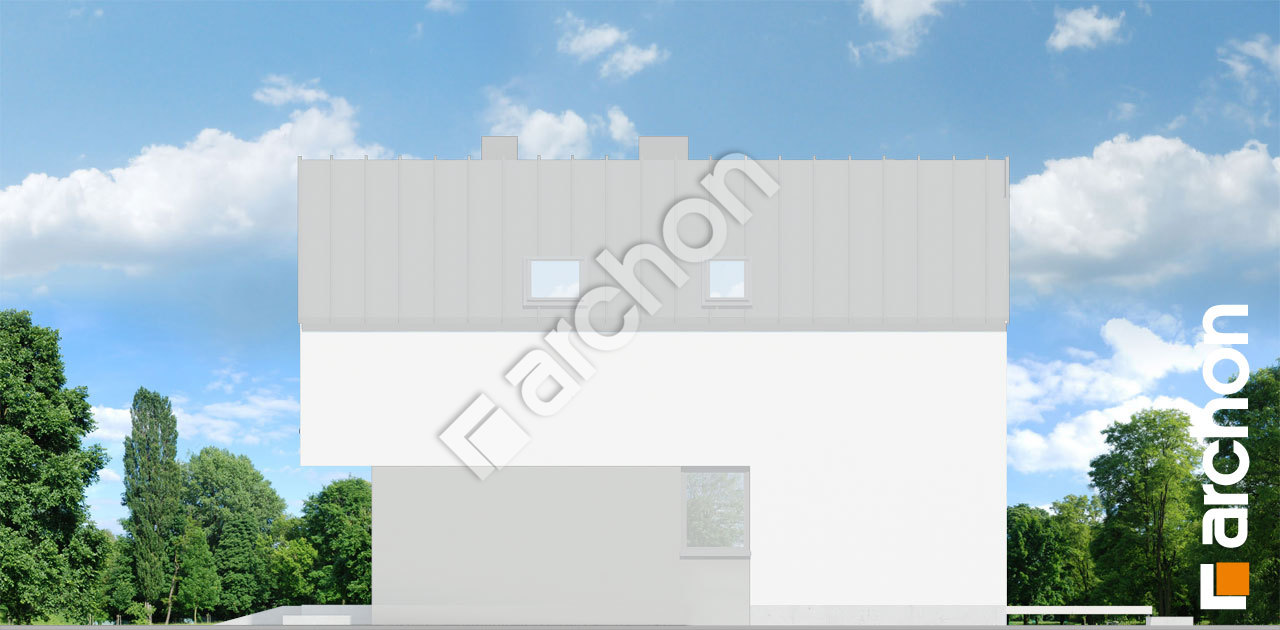

White Elewacja boczna

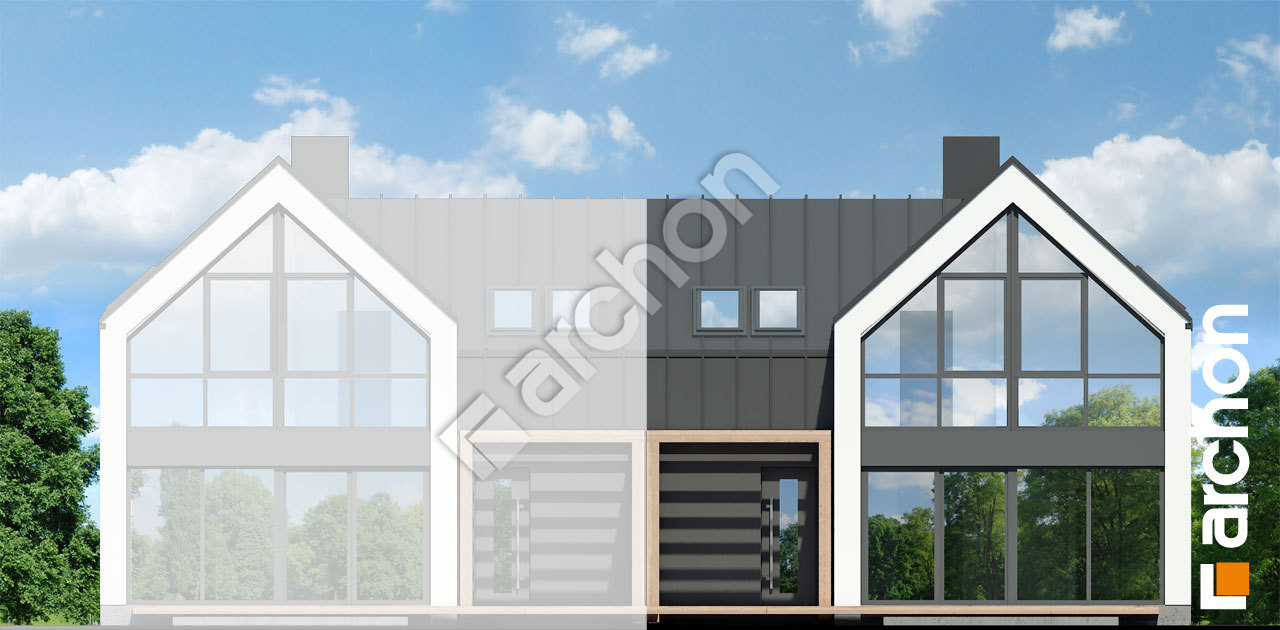

White Elewacja ogrodowa

Prezentowany projekt to kolejna propozycja z rodziny „Domów w muszkatach”, przeznaczona do zabudowy bliźniaczej, ze zmienionym układem pomieszczeń na poddaszu, względem „|Domu w muszkatach (B)|". Budynek prezentuje się nowocześnie, wykończenie zewnętrzne odpowiada aktualnym trendom architektonicznym. Uwagę zwracają duże przeszklenia, które wspaniale otwierają wnętrze na widok zewnętrzny, wprowadzając dużą ilość naturalnego światła. W każdym segmencie przewidziano jednostanowiskowy garaż, wejście główne zyskało praktyczne zadaszenie, poprzez wysunięty nad nim ryzalit. W strefie dziennej na parterze przewidziano wygodną przestrzeń wypoczynkową, salon łączy się z jadalnią oraz aneksem kuchennym, którego granicę wyznacza długi półwysep. Dzięki odpowiedniej organizacji powierzchni mamy tutaj dodatkowe miejsce do spożywania posiłków, a także wymkniętą przesuwnymi drzwiami, podręczną spiżarnię. W optymalny sposób zagospodarowano przestrzeń holu, gdzie można zamontować wiele pojemnych szaf, które pomieszczą ubrania i domowe sprzęty. Na parterze mieszkańcy dysponują także toaletą, a z wiatrołapu mają dostęp do kotłowni z funkcją pralni oraz jednostanowiskowego garażu. Garaż posiada bezpośrednie wyjście do ogrodu. Na poddaszu przestronności dodaje wysoka ścianka kolankowa i w pełni przeszklone ściany szczytowe. W strefie nocnej zaprojektowano sypialnię rodziców z prywatną łazienką, dwa pokoje dzieci, ogólnodostępną łazienkę, z miejscem na wannę, prysznic, a także zestawem nablatowych umywalek. Czwarty pokój na poddaszu może pełnić funkcję wspólnej strefy rekreacyjnej, z atrakcyjnym widokiem na ogród. „Dom w muszkatach 2 (B)” należy do kategorii: projekty domów do zabudowy bliźniaczej, projekty domów nowoczesnych, projekty domów z poddaszem użytkowym. W rodzinie „Muszkatów” posiadamy także wersję do zabudowy szeregowej - „|Dom w muszkatach (S)|” oraz wersję wolnostojącą - „|Dom w muszkatach|”.
