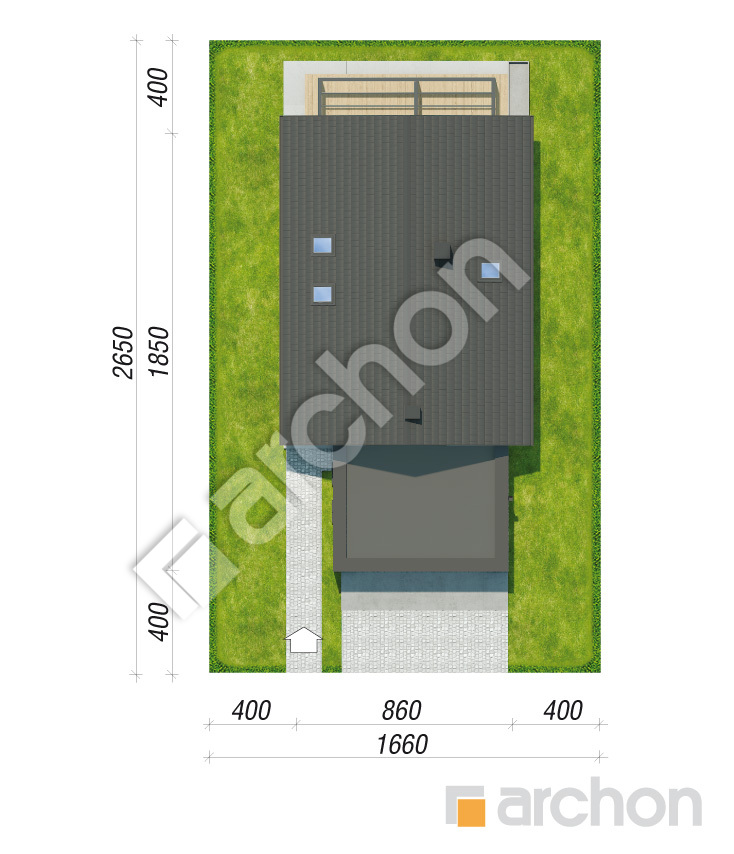

Min. wym. działki 16,6 x 26,5 m
Pow. domu 147,96 m²
Pow. garażu 38,04 m²
pokoje 6
łazienki i WC 3
Min. wym. działki 16,6 x 26,5 m
Dom w naparstnicach (G2E) OZE
147,96 m² 38,04 m²
gotowy projekt Dom w naparstnicach (G2E) OZE widok 1
Dom jednorodzinny z poddaszem użytkowym
6 pokoi, kuchnia, 3 łazienki, spiżarka, pralnia, garderoba, kominek, garaż

6 050 zł z VAT 23% (4 918,70 zł netto)
  ZAMÓW PROJEKT
Projekt dostępny od ręki


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PARTER
114,42 (117,30)
1. Wiatrołap 3,86
2. Garderoba 1,82
3. Korytarz 11,09 (13,97)
4. Kuchnia 10,94
5. Salon + Jadalnia 32,17
6. Pokój 9,27
7. Łazienka 3,95
8. Spiżarnia 3,28
9. Garaż 38,04
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PODDASZE
71,58 (81,14)
1. Schody 4,23
2. Korytarz 8,23
3. Pokój 11,03 (12,58)
4. Pokój 11,09 (12,64)
5. Łazienka 3,81 (4,70)
6. Garderoba 4,02 (4,82)
7. Pokój 10,80 (12,34)
8. Pokój 9,84 (11,38)
9. Łazienka 5,09 (6,10)
10. Pralnia 3,44 (4,12)

Dane projektu Domu w naparstnicach (G2E) OZE

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 145 cm
dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna CREATON, okno dachowe FAKRO
brama garażowa: HÖRMANN
pompa ciepłaPOMPA CIEPŁA
kocioł: pompa ciepła
Dodatkowo do projektu dołączamy GRATIS projekt instalacji fotowoltaicznej jako alternatywne opracowanie!
ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

Przekrój

gotowy projekt Dom w naparstnicach (G2E) OZE przekroj budynku

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

Poznaj projekt domu Dom w naparstnicach (G2E) OZE, który łączy w sobie nowoczesność i funkcjonalność, idealnie wpisując się w potrzeby współczesnych rodzin. Ten jednorodzinny dom z poddaszem użytkowym we współczesnym stylu zachwyca swoją bryłą i wykończeniem elewacji, gdzie biało-grafitowe tynki harmonijnie łączą się z okładziną kamienną, a grafitowa dachówka dopełnia całości. Wysunięty przed elewację frontową dwustanowiskowy garaż sprawia, że dom jest idealnym rozwiązaniem na wąskie działki. Wnętrze domu zaprojektowano z myślą o komforcie i przestronności. Strefa dzienna z dużym salonem o powierzchni powyżej 30 m² jest idealnym miejscem do odpoczynku i spotkań z bliskimi. Kuchnia z wyspą, stanowiąca serce domu, łączy funkcjonalność z nowoczesnym designem, a osłonięty pergolą taras stanowi idealne miejsce na letnią jadalnię na świeżym powietrzu. Dom oferuje sześć pokoi, w tym dodatkowy pokój na parterze oraz trzy łazienki, co zapewnia komfort i prywatność dla wszystkich domowników. Ogrzewanie za pomocą pompy ciepła oraz kominek to rozwiązania, które gwarantują ciepło i przytulność, a zastosowanie wentylacji mechanicznej z odzyskiem ciepła (rekuperacji) umożliwia efektywne odzyskiwanie ciepła z powietrza wywiewanego, co przekłada się na znaczące oszczędności energetyczne i komfort termiczny przez cały rok. Projekt Dom w naparstnicach to połączenie estetyki, funkcjonalności i nowoczesnych technologii, tworząc idealne miejsce do życia dla tych, którzy cenią sobie wygodę i styl. Projekt należy do kolekcji: projekty domów na wąską działkę, projekty domów z garażem dwustanowiskowym oraz projekty domów z dachem dwuspadowym.
