Projekt domu Dom w poziomkach 3 (G)

Projekt domu Dom w poziomkach 3 (G)

Cena z kodem rabatowym 3 370 zł (2 739,84 zł netto)
2019 08 01 stopwatch 01 Kod ważny:
DO KOSZYKA
KOD RABATOWY Zobacz podobne
 Pokaż lustrzane odbicie

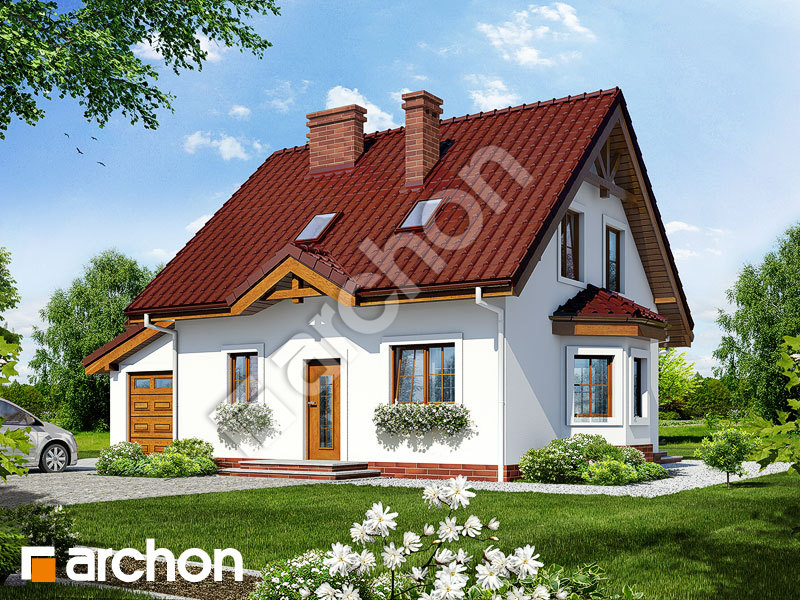

gotowy projekt Dom w poziomkach 3 (G) widok 1
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, 1 kuchnia, 2 łazienki, kotłownia, kominek, garaż
  • Powierzchnia domu 88,99 m²
  • Powierzchnia garażu 17,24 m²
  • Powierzchnia kotłowni 3,23 m²
  • Min. wymiary działki 20,01 x 16,52 m
  • 19,01 x 16,52 m
  • Likwidacja wykusza.
Koszty budowy
na III kwartał 2023

230 300 zł

Cena z kodem rabatowym 350ARCHON
3 370 zł z VAT 23% (2 739,84 zł netto)
Kod ważny do 28.09.2023 r. godz. 08:00
2019 08 01 stopwatch 01
Jak skorzystać z kodu?
Cena regularna 3 720 zł
Najniższa cena z 30 dni przed obniżką 3 320 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki
Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 149 zł
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 15 zł
  • Dziennik Budowy 15 zł
Więcej o Extra Dodatkach
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Sprawdź warunki dostawy
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Sprawdź warunki zwrotu i wymiany projektu domu
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Czytaj więcej
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Więcej o zmianach w projekcie

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.

Sprawdź, co zyskasz, wybierając projekt domu ARCHON+
Wszystkie projekty domów ARCHON+ są zgodne z WT 2021, co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak:
Ikona c

Projekt instalacji fotowoltaicznej

Ikona c

Projekt pompy ciepła (powietrze-woda) i ogrzewania podłogowego

Ikona c

Projekt instalacji solarnej

Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Czytaj więcej
Dołącz do nas na facebooku
DOŁĄCZ DO GRUPY BUDUJĄCYCH
POZIOMKI KTÓRE KOCHACIE

Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
gotowy projekt Dom w poziomkach 3 (G) rzut parteru
2022 10 20 co mozna zmienic ikona Co możesz zmienić?
PARTER
 72,12 (72,56)
1. Wiatrołap 2,86
2. Hol 6,34
3. Kuchnia 6,64
4. Salon 21,00
5. Pokój 8,80
6. Kotłownia 3,23
7. Łazienka 1,83 (2,27)
8. Schody 4,18
9. Garaż 17,24
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
gotowy projekt Dom w poziomkach 3 (G) rzut poddasza
2022 10 20 co mozna zmienic ikona Co możesz zmienić?
PODDASZE
 37,34 (49,22)
1. Korytarz 5,59 (5,59)
2. Pokój 7,61 (10,47)
3. Pokój 11,12 (15,32)
4. Pokój 8,18 (10,90)
5. Łazienka 4,84 (6,94)

Dane projektu Domu w poziomkach 3 (G)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja wykusza.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 92 cm
dach: dwuspadowy, nachylenie 42 st. , 22 st. , więźba drewniana, dachówka ceramiczna, okno dachowe FAKRO
brama garażowa: HÖRMANN
kocioł: gazowy

pompa ciepła POMPA CIEPŁA
Dodatkowo do projektu oferujemy projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Kuchnia (3); PODDASZE: Łazienka (5)
wentylacja: grawitacyjna

Dodatkowo do projektu domu oferujemy projekt wentylacji mechanicznej z odzyskiem ciepła (rekuperacją), jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

Galerie zdjęć z realizacji (2)

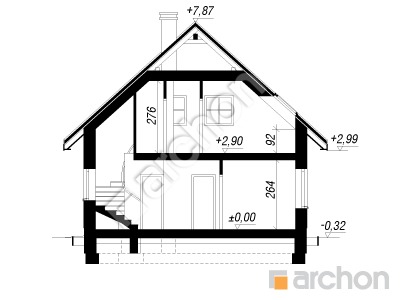

Przekrój

gotowy projekt Dom w poziomkach 3 (G) przekroj budynku

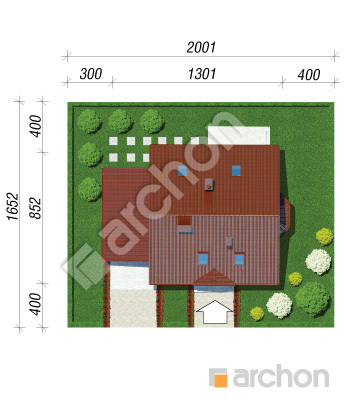

Obrys

polnoc
gotowy projekt Dom w poziomkach 3 (G) sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

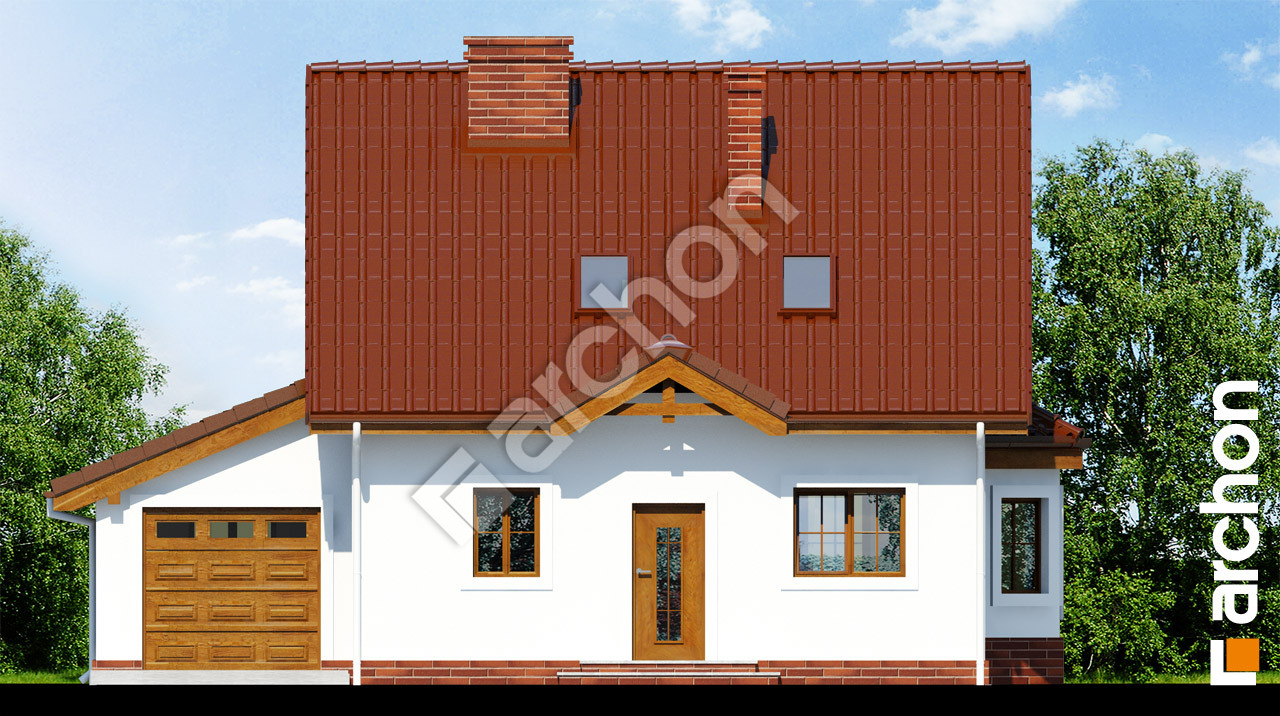

Pokaż lustrzane odbicie Elewacja frontowa projekt dom w poziomkach 3 g 709cc7a450560f9f79cf66f1ad60175f 264 Elewacja frontowa

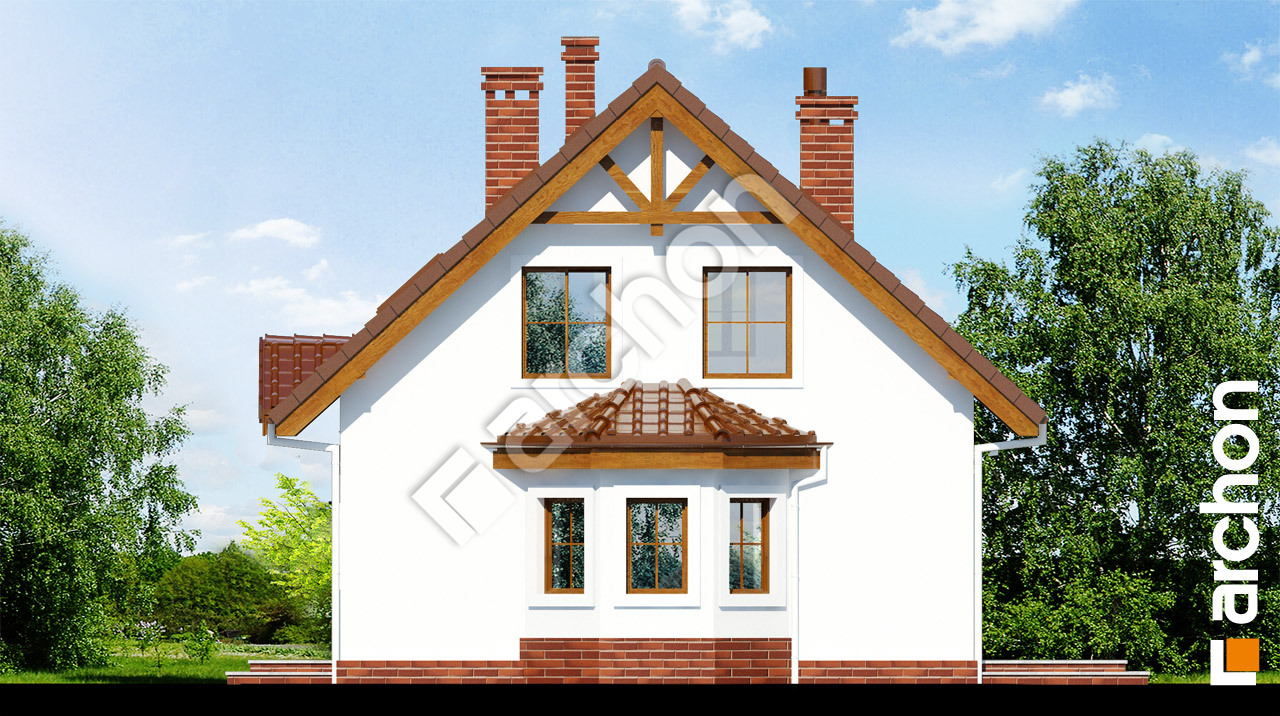

Elewacja boczna projekt dom w poziomkach 3 g d1a0af8095346b77a2bb91cbab3a8be0 265 Elewacja boczna

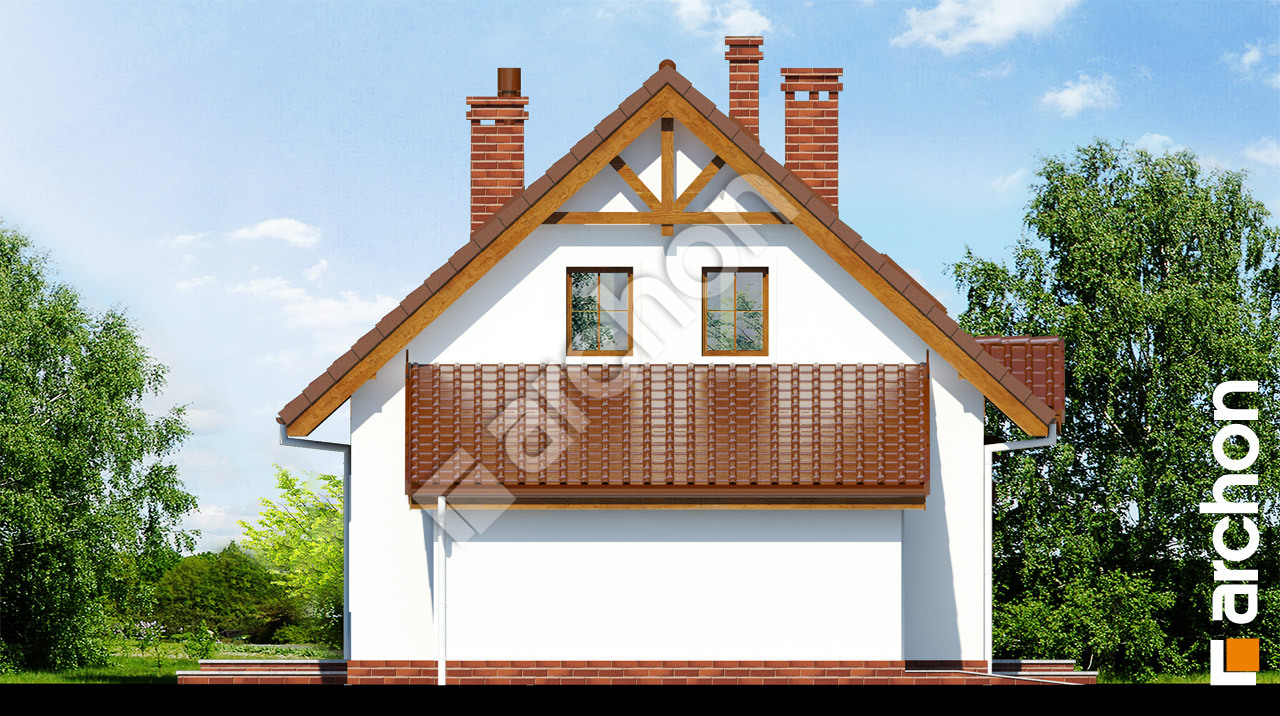

Elewacja boczna projekt dom w poziomkach 3 g f9d79f0ff2f45bb35db998be877f43e9 266 Elewacja boczna

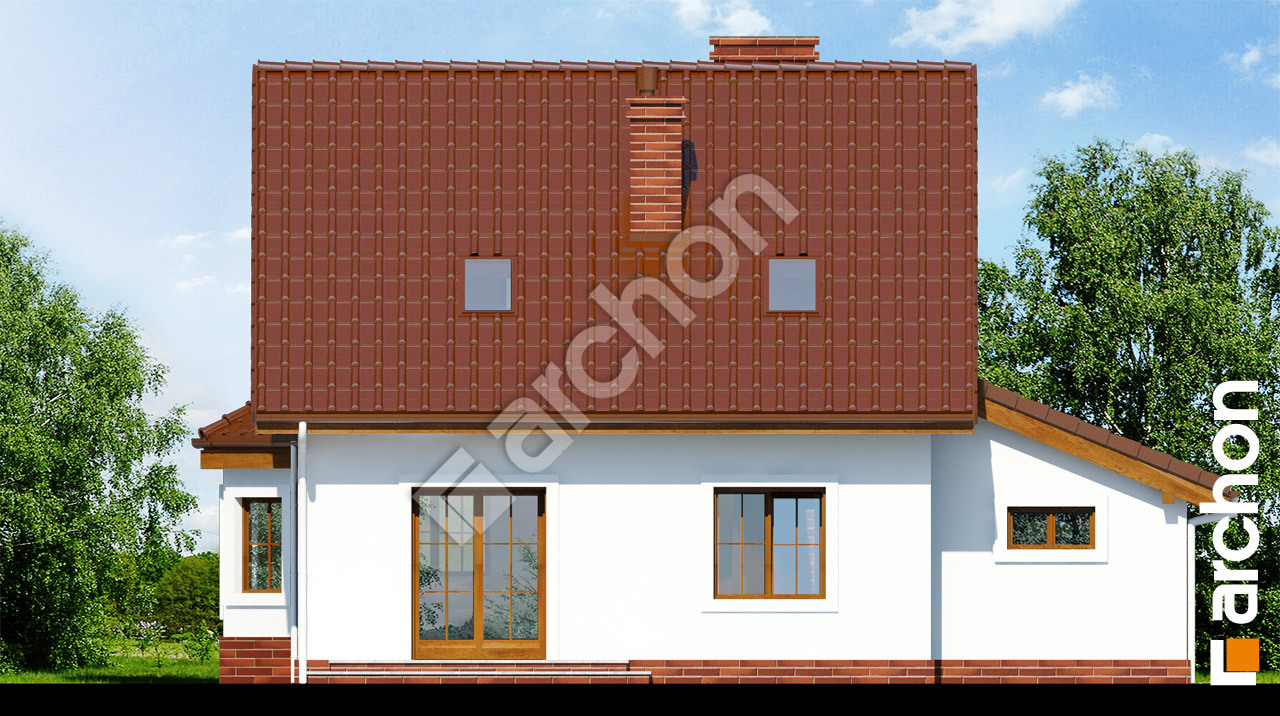

Elewacja ogrodowa projekt dom w poziomkach 3 g 44dd92b779279ca5bba7d121c806953c 267 Elewacja ogrodowa

Niewielki, niezwykle funkcjonalny i ekonomiczny projekt domu o tradycyjnym wykończeniu elewacji. Jasna strefa dzienna to salon z miejscem na wypoczynek przed kinem domowym i kominkiem, jadalnia w przeszklonym wykuszu oraz otwarta kuchnia. Dodatkowy pokój doskonale sprawdzi się jako sypialnia gościnna. Program parteru uzupełnia kotłownia, łazienka oraz garaż. Strefa nocna zaprojektowana została na poddaszu i mieści trzy ustawne sypialnie oraz wygodną łazienkę. Projekt ten należy do kategorii: projekty małych domów oraz projekty domów tanich w budowie.
