Pow. domu 135,90 m²
Pow. garażu 22,50 m²
Pow. strychu 19,14 m²
pokoje 5
łazienki i WC 2
Min. wym. działki 20,5 x 19,5 m
Pow. domu 135,90 m²
Pow. garażu 22,50 m²
Pow. strychu 19,14 m²
pokoje 5
łazienki i WC 2
Min. wym. działki 20,5 x 19,5 m
Dom w pozłotkach (GE) OZE
135,90 m² 22,50 m² 19,14 m²
gotowy projekt Dom w pozłotkach (GE) OZE widok 1
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, kuchnia, 2 łazienki, spiżarka, pralnia, garderoba, kominek, garaż, strych

5 700 zł z VAT 23% (4 634,15 zł netto)
  ZAMÓW PROJEKT
Projekt dostępny od ręki


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PARTER
86,75 (88,59)
1. Wiatrołap 5,88
2. Hol 6,13
3. Kuchnia 8,44
4. Salon + Jadalnia 28,44
5. Spiżarnia 2,68 (4,52)
6. Łazienka 3,14
7. Pokój 9,54
8. Garaż 22,50
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PODDASZE
90,79 (100,63)
1. Schody 4,79
2. Korytarz 8,73
3. Łazienka 8,43 (9,42)
4. Pokój 13,39 (14,74)
5. Pralnia 5,32 (6,08)
6. Garderoba 2,62 (3,25)
7. Pokój 14,47 (16,10)
8. Pokój 13,90 (15,41)
9. Strych ocieplony 19,14 (22,11)

Dane projektu Domu w pozłotkach (GE) OZE

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 140 cm
dach: dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna CREATON, okno dachowe FAKRO
brama garażowa: HÖRMANN
pompa ciepłaPOMPA CIEPŁA
kocioł: pompa ciepła
Dodatkowo do projektu dołączamy GRATIS projekt instalacji fotowoltaicznej jako alternatywne opracowanie!
ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

Przekrój

gotowy projekt Dom w pozłotkach (GE) OZE przekroj budynku

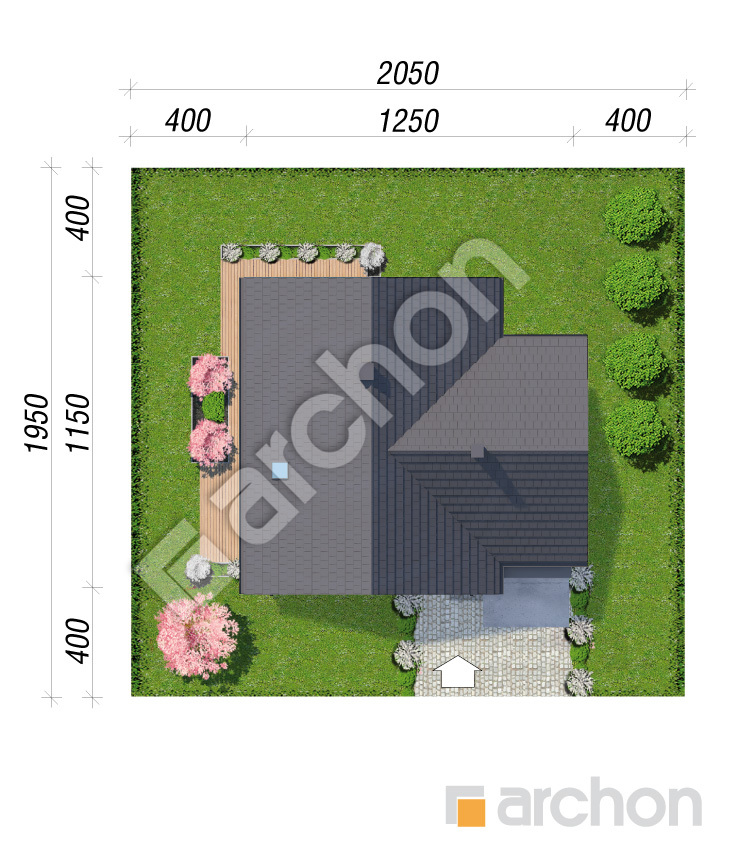

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

Projekt "Dom w pozłotkach (GE) OZE" to nowoczesny dom jednorodzinny z poddaszem użytkowym, zaprojektowany z myślą o osobach ceniących sobie elegancję i funkcjonalność. Charakteryzuje się bryłą na rzucie prostokąta, z podcieniami wejściowym i ogrodowym, co nadaje mu unikatowy charakter. Garaż jednostanowiskowy, zlokalizowany z boku budynku, jest łatwo dostępny z wiatrołapu, co jest praktycznym rozwiązaniem w codziennym użytkowaniu. Dwuspadowy dach nadaje budynkowi klasycznego wyglądu, jednocześnie wpisując się w współczesne trendy architektoniczne. Na parterze znajduje się otwarta strefa dzienna, która łączy w sobie przestronny salon z kominkiem, jadalnię oraz kuchnię z wyspą – idealne miejsce dla pasjonatów gotowania. Dodatkowo, pod schodami zaprojektowano spiżarnię, która jest praktycznym rozwiązaniem do przechowywania zapasów. Parter uzupełnia dodatkowy pokój, który może służyć jako gabinet lub pokój gościnny, oraz łazienka. Poddasze to przestrzeń prywatna, w której znajdują się trzy sypialnie, w tym jedna z garderobą, zapewniając odpowiednią ilość miejsca dla każdego członka rodziny. Część nad garażem została przewidziana jako strych, oferując dodatkową przestrzeń do przechowywania. Na poddaszu zlokalizowano również wydzieloną pralnię, co jest praktycznym i wygodnym rozwiązaniem w codziennym życiu. Dom wyróżnia się współczesną kolorystyką, łączącą kolory grafitu, bieli i drewna, co sprawia, że jest on nie tylko funkcjonalny, ale i estetycznie dopasowany do wymagań nowoczesnych inwestorów. Taras w podcieniu zapewnia idealne miejsce do relaksu na świeżym powietrzu, a zastosowanie pompy ciepła jako źródła ogrzewania podkreśla ekologiczny charakter projektu. "Dom w pozłotkach (GE) OZE" to przemyślany projekt domu, który łączy w sobie nowoczesność, funkcjonalność i dbałość o środowisko, będąc idealnym wyborem dla osób poszukujących komfortu i harmonii w swoim domowym zaciszu.
