Pow. domu 107,72 m²
Pow. kotłowni 8,12 m²
pokoje 4
łazienki i WC 2
Min. wym. działki 16,4 x 18,3 m
Likwidacja okna w ścianie bocznej i okna połaciowego.
15,4 x 18,3 m
Pow. domu 107,72 m²
Pow. kotłowni 8,12 m²
pokoje 4
łazienki i WC 2
Min. wym. działki 16,4 x 18,3 m
Likwidacja okna w ścianie bocznej i okna połaciowego.
15,4 x 18,3 m
Dom w ramii (AE) OZE
107,72 m² 8,12 m²

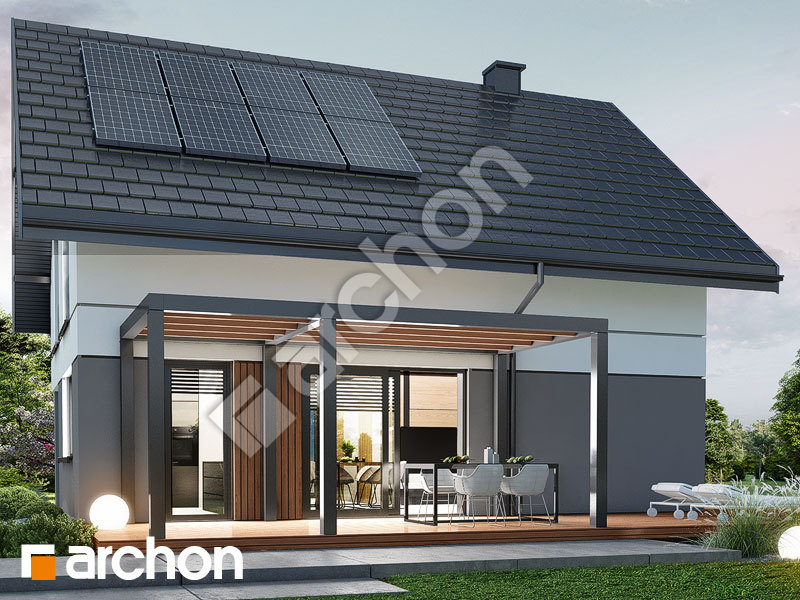

gotowy projekt Dom w ramii (AE) OZE widok 1
Dom jednorodzinny z poddaszem użytkowym
4 pokoje, kuchnia, łazienka, spiżarka, toaleta, kotłownia, garderoba, kominek

4 990 zł z VAT 23% (4 056,91 zł netto)
  ZAMÓW PROJEKT
Projekt dostępny od ręki


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Projekt garażi z kodem
PROJEKT GARAŻU z KODEM: GARAZ30%
przy zakupie projektu domu
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PARTER
57,06 (57,60)
1. Wiatrołap 3,99
2. Korytarz 4,80
3. Kotłownia z pralnią 8,12
4. Toaleta 1,03 (1,57)
5. Salon + Jadalnia 25,48
6. Kuchnia 11,61
7. Spiżarnia 2,03
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PODDASZE
58,78 (65,08)
1. Schody 4,45
2. Korytarz 6,16 (6,63)
3. Pokój 12,92 (14,21)
4. Garderoba 2,81 (3,29)
5. Pokój 13,14 (14,53)
6. Pokój 13,07 (14,46)
7. Łazienka 6,23 (7,51)

Dane projektu Domu w ramii (AE) OZE

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja okna w ścianie bocznej i okna połaciowego.
Likwidacja okna w ścianie bocznej i okna połaciowego, skrócenie okapów.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 160 cm
dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna CREATON, okno dachowe VELUX
pompa ciepłaPOMPA CIEPŁA
kocioł: pompa ciepła
Dodatkowo do projektu dołączamy GRATIS projekt instalacji fotowoltaicznej jako alternatywne opracowanie!
ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

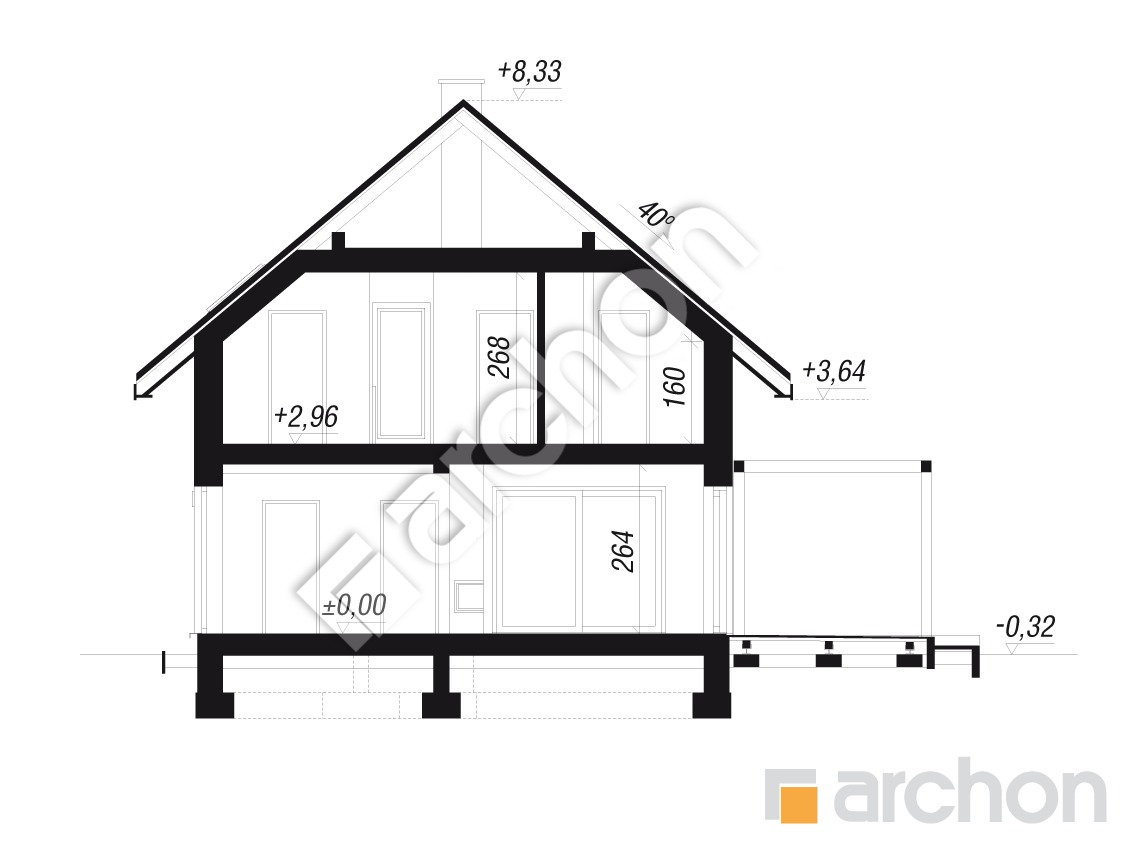

Przekrój

gotowy projekt Dom w ramii (AE) OZE przekroj budynku

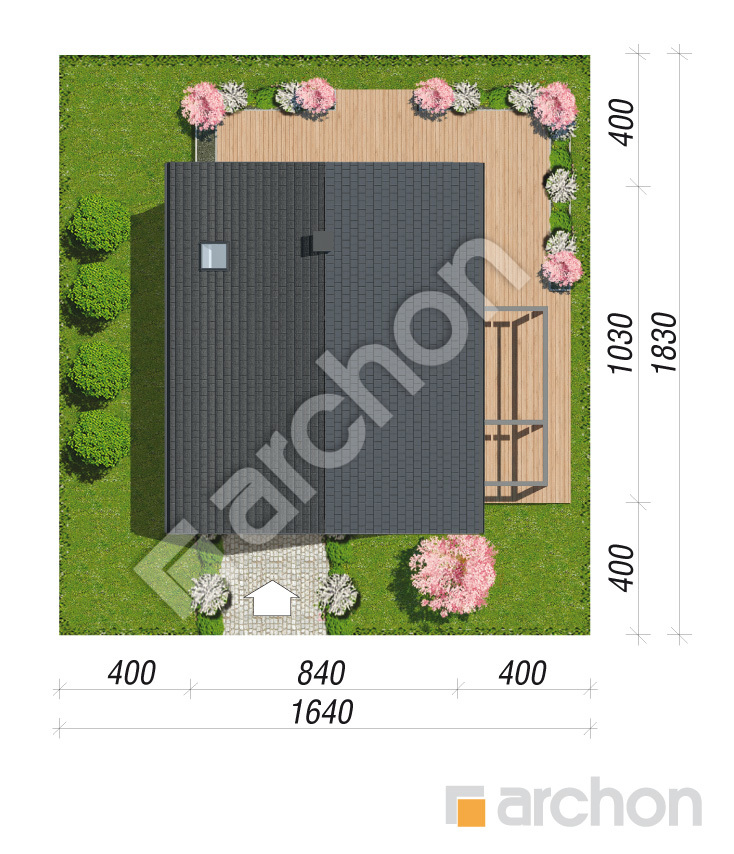

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

Nowoczesna wersja podstawowego projektu „Domu w ramii” prezentuje energooszczędne rozwiązania, którymi są wentylacja mechaniczna w standardzie oraz pompa ciepła jako źródło ogrzewania. Bryła o klasycznej formie zwieńczona dwuspadowym dachem w kolorze antracytu, zaprojektowana w została kompozycji białych i szarych tynków z akcentami drewnianej okładziny. Szerokie przeszklenia dodają lekkości wizualnej budynkowi i doskonale doświetlają wnętrze domu przez wiele godzin w ciągu dnia. Strefa wejściowa zaplanowana została w praktycznym podcieniu, dzięki czemu przestrzeń zostanie ochroniona przed zmienną pogodą. Od strony ogrodu, znajduje się taras pod ażurową pergolą, gdzie domownicy mogą urządzić letnią jadalnię, kącik kawowy lub ustawić zestaw ogrodowy do relaksu. Przez wiatrołap z pojemnymi szafami i siedziskiem, można przejść do otwartej strefy dziennej, w której mieści się słoneczny salon z widokiem na efektowny kominek, płynnie połączona jadalnia oferująca duży stół dla całej rodziny oraz kuchnia, której program użytkowy obejmuje funkcjonalną wyspę z siedziskami i przylegającą spiżarnię. Z korytarza można przejść do toalety i kotłowni z funkcją pralni i wygodnym wyjściem do ogrodu. Przechodząc na poddasze, rodzina ma do dyspozycji dwa pokoje dla dzieci, główną sypialnię z garderobą oraz nowoczesną łazienkę z wanną i prysznicem. Korytarz posiada wystarczającą ilość miejsca na aranżację dodatkowych szaf. Projekt „Dom w ramii (AE) OZE” dołącza do kolekcji: projekty domów nowoczesnych, projekty domów z wentylacją mechaniczną, projekty domów z poddaszem użytkowym, projekty domów jednorodzinnych, projekty domów bez garażu.
