gotowy projekt Dom w rarytasach 5 (G2AE) widok 1
Powierzchnia domu 110,68 m²
Powierzchnia garażu 35,52 m²
Powierzchnia kotłowni 5,19 m²
pokoje 4
łazienki i WC 2
Min. wym. działki 25,2 x 22,74 m
Powierzchnia domu 110,68 m²
Garaż 35,52 m²
Kotłownia 5,19 m²
pokoje 4
łazienki i WC 2
Min. wym. działki 25,2 x 22,74 m
Dom w rarytasach 5 (G2AE)
110,68 m² 35,52 m² 5,19 m²
gotowy projekt Dom w rarytasach 5 (G2AE) widok 1
Dom jednorodzinny parterowy
4 pokoje, kuchnia, 2 łazienki, spiżarka, kotłownia, garderoba, kominek, garaż

5 520 zł z VAT 23% (4 487,80 zł netto)
  ZAMÓW PROJEKT
NOWOŚĆ! Dokumentacja w PRZYGOTOWANIU

Termin realizacji projektu nie został ustalony.
Zadzwoń po więcej informacji! +48 12 37 21 900



Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

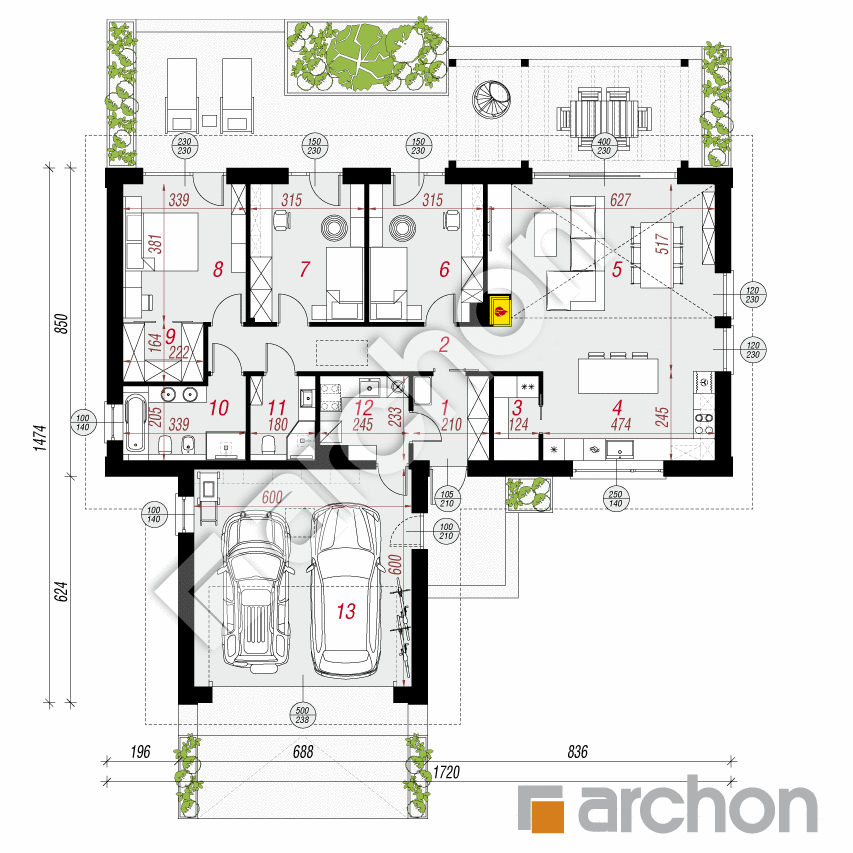

PARTER
151,39
1. Wiatrołap 4,72
2. Hol 9,25
3. Spiżarnia 2,75
4. Kuchnia 11,51
5. Salon + Jadalnia 31,96
6. Pokój 11,52
7. Pokój 11,71
8. Pokój 12,63
9. Garderoba 3,58
10. Łazienka 7,02
11. Łazienka 4,03
12. Kotłownia z pralnią 5,19
13. Garaż 35,52

Dane projektu Domu w rarytasach 5 (G2AE)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja okien na elewacjach bocznych.

Technologia i konstrukcja

Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego SOLBET 24 cm , styropian Termo Organika 20 cm, tynk
strop: drewniany
dach: dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha dachówkowa/dachówka ceramiczna
wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Ogrzewanie

kocioł: gazowy

Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

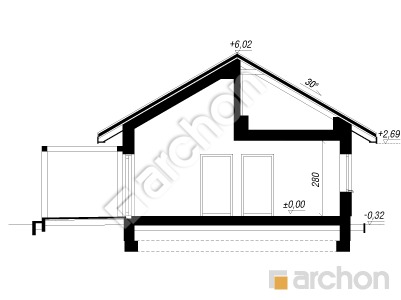

Przekrój

gotowy projekt Dom w rarytasach 5 (G2AE) przekroj budynku

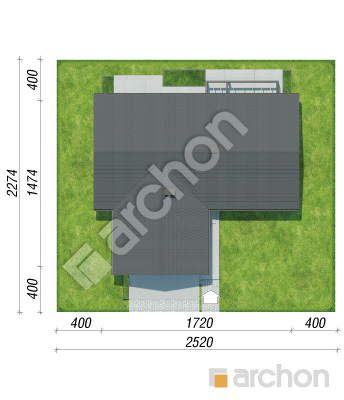

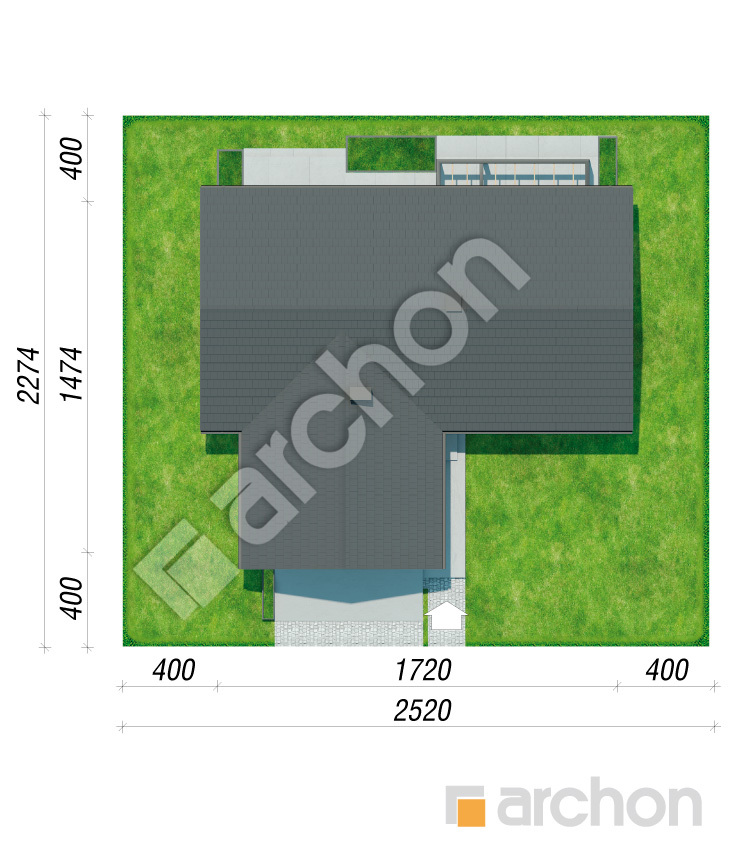

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

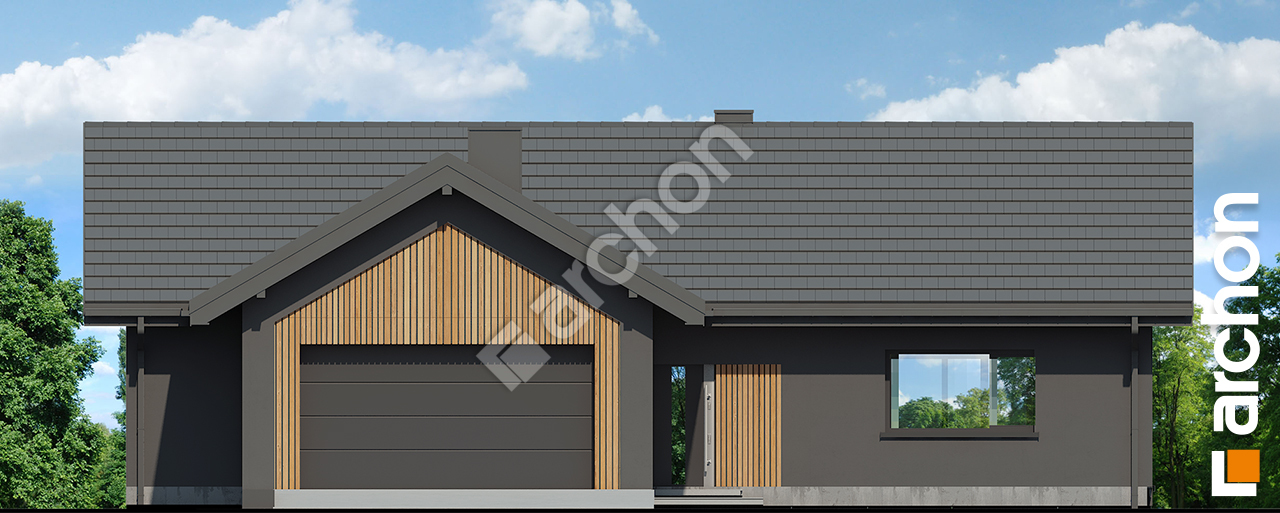

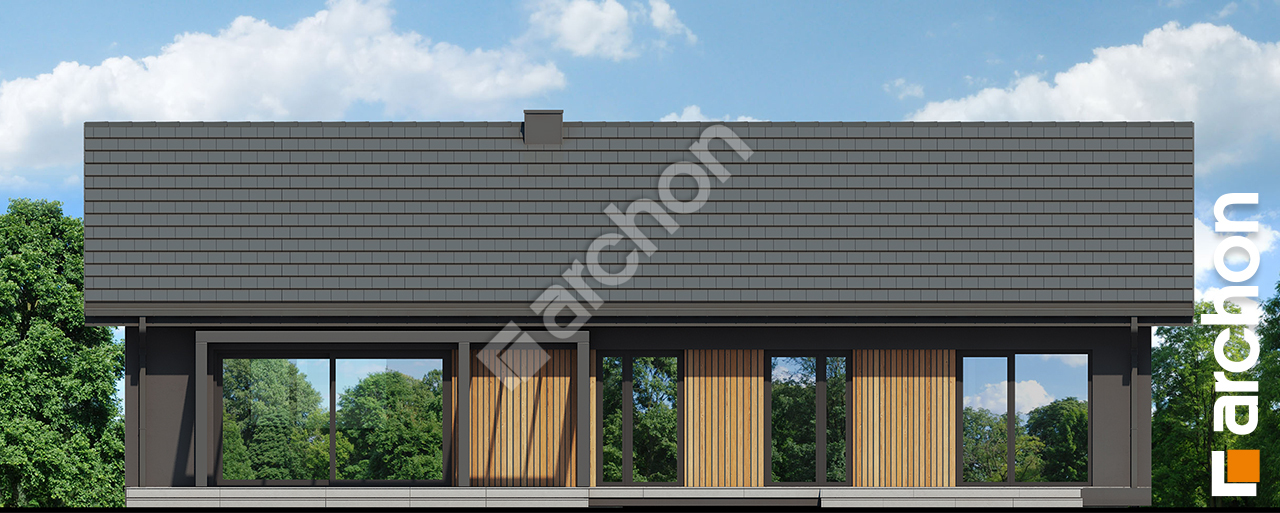

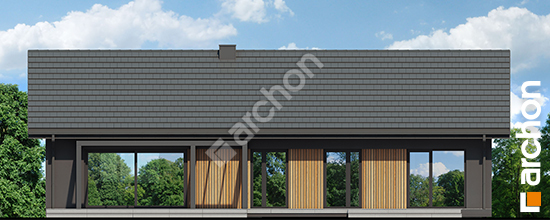

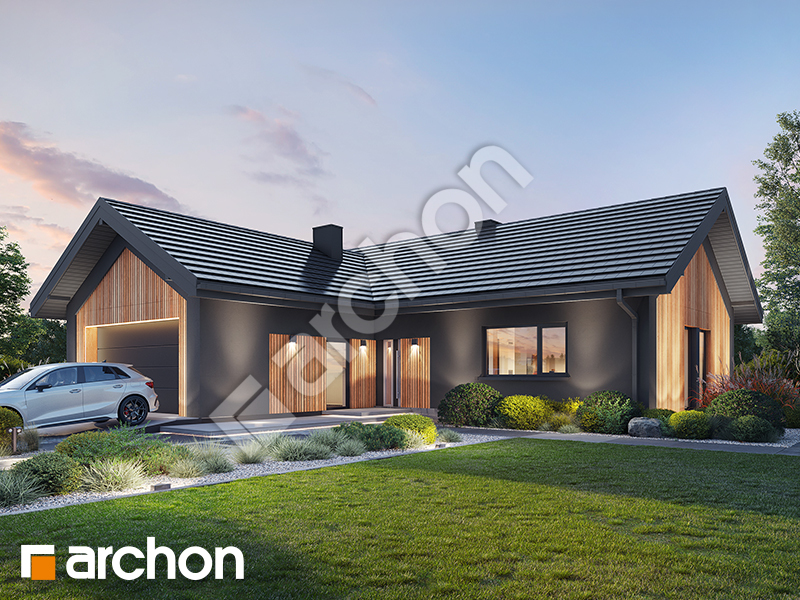

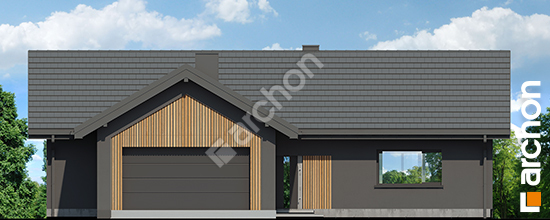

„Dom w rarytasach 5 (G2AE)” to nowoczesny projekt domu jednorodzinnego parterowego, który przyciąga uwagę wyrazistą architekturą oraz elegancką kompozycją elewacji. Charakterystyczna bryła z dwustanowiskowym garażem wysuniętym przed elewację frontową nadaje budynkowi dynamiczny wygląd i podkreśla jego nowoczesny styl. Dwuspadowy dach oraz proste linie architektoniczne tworzą spójną, ponadczasową formę, a zestawienie ciemnego tynku z naturalną okładziną drewnianą nadaje elewacjom prestiżowy i niepowtarzalny charakter. Wnętrze domu zostało zaprojektowane z myślą o maksymalnym komforcie i przestronności. Reprezentacyjna strefa dzienna obejmuje salon o powierzchni powyżej 30 m² z kominkiem, nad którym zaprojektowano efektowne otwarcie stropu do połaci dachu, tworząc imponującą, dwukondygnacyjną przestrzeń pełną naturalnego światła. Salon płynnie łączy się z jadalnią oraz kuchnią wyposażoną w funkcjonalną wyspę i praktyczną spiżarnię przy kuchni. Duże przeszklenia prowadzą na taras osłonięty pergolą, który stanowi naturalne przedłużenie części wypoczynkowej i sprzyja relaksowi na świeżym powietrzu. Układ funkcjonalny obejmuje cztery komfortowe pokoje oraz dwie łazienki, zapewniając wygodne warunki dla całej rodziny. Dodatkowym atutem jest kotłownia z wydzieloną pralnią, która usprawnia organizację strefy gospodarczej. Komfort użytkowania podnosi wentylacja mechaniczna z odzyskiem ciepła, wspierająca energooszczędną eksploatację budynku. „Dom w rarytasach 5 (G2AE)” to projekt domu, który w kolekcji projekty domów wyróżnia się nowoczesną stylistyką, efektowną przestrzenią dzienną oraz rozwiązaniami odpowiadającymi wymaganiom współczesnych inwestorów.
