Projekt domu Dom w santanach (G)

3 270 zł  2 870 zł
Dom jednorodzinny parterowy
4 pokoje, 1 kuchnia, 2 łazienki, kotłownia, garderoby, kominek, garaż

  • Powierzchnia domu 99,97 m²
  • powierzchnia garażu 25,96 m²
  • powierzchnia kotłowni 5,73 m²

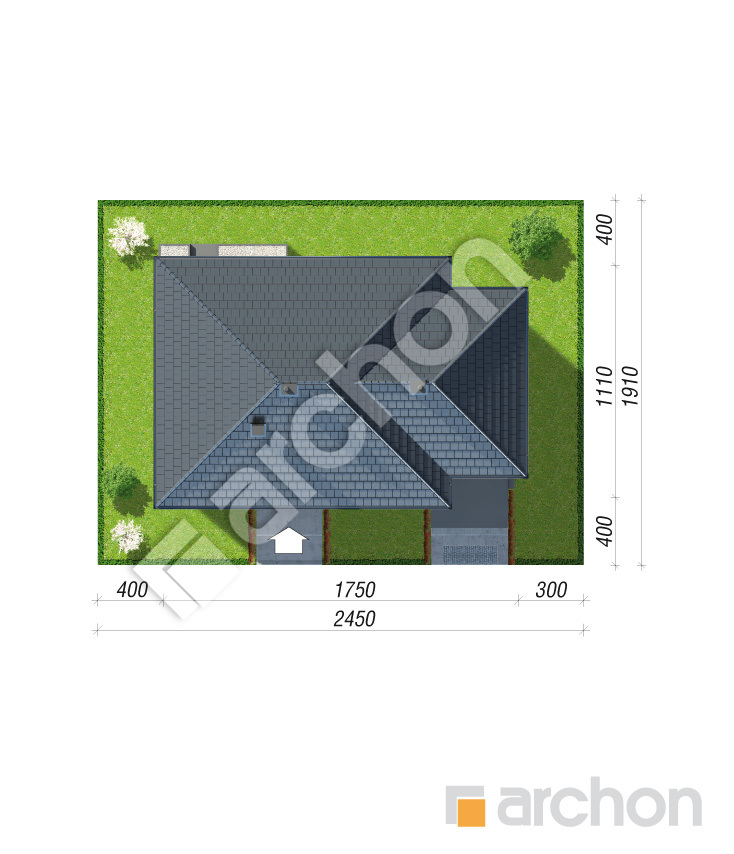

  • Min. wymiary działki 24,5 x 19,1 m
Koszty budowy
na IV kwartał 2020

236 000 zł


Do końca promocji:
White
3 270 zł
2 870 zł
  DO KOSZYKA
aktualny kosztorys budowlany  330,00 zł 1 zł
zyskujesz 729 zł
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
o wartości 1500 zł
  • Poradnik Architektura Ogrodowa
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
ZESTAW BONÓW RABATOWYCH
o wartości nawet 1550 zł
  • Garaż 50% taniej
  • Kosztorys za 50% ceny
  • Projekty instalacji
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna w 4 egzemplarzach zawierająca:
  • Projekt architektoniczny
  • Projekt konstrukcyjny
  • Projekt wewnętrznych instalacji wod.-kan., c.o. i gazowej oraz projekt wewnętrznych instalacji elektrycznej i odgromowej
Zakres opracowania wewnętrznych instalacji może ulec zmianie w zależności od indywidualnych założeń projektu. (Istnieje możliwość zamówienia projektu w formie zgodnej z nowelizacją Prawa budowlanego obowiązującego od 19.09.2020r. składającego się z 3 egzemplarzy projektu architektoniczno - budowlanego oraz 3 egzemplarzy projektu technicznego).
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

PARTER 131,66
1. Wiatrołap 3,16
2. Łazienka 3,20
3. Hol 6,83
4. Kuchnia 12,28
5. Salon + Jadalnia 26,57
6. Pokój 11,10
7. Garderoba 3,82
8. Pokój 10,48
9. Korytarz 5,37
10. Łazienka 6,04
11. Kotłownia 5,73
12. Pokój 11,12
13. Garaż 25,96

Dane projektu Domu w santanach (G)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.
Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836: 1997)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach. "
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836:1997, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
dach: czterospadowy, nachylenie 27 st. , więźba drewniana, dachówka ceramiczna
brama garażowa: HÖRMANN
kocioł: gazowy
ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: grawitacyjna
(W dokumentacji zaprojektowano wentylację grawitacyjną. Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. więcej >>)

Energooszczędność

WT 2021 Projekt zgodny z WT 2021 więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

Przekrój

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

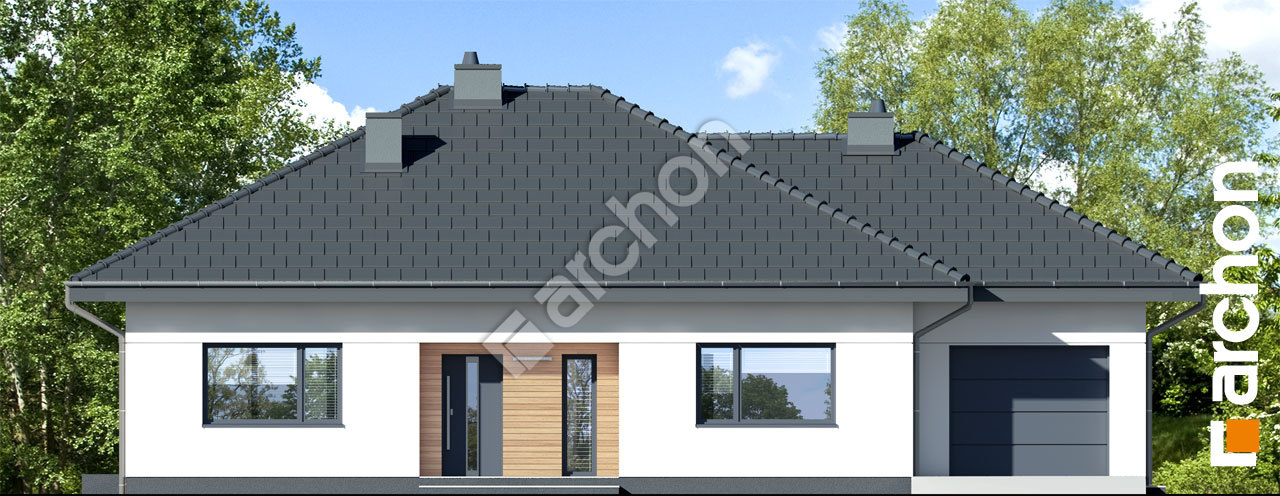

zobacz lustrzane odbicie White Elewacja frontowa

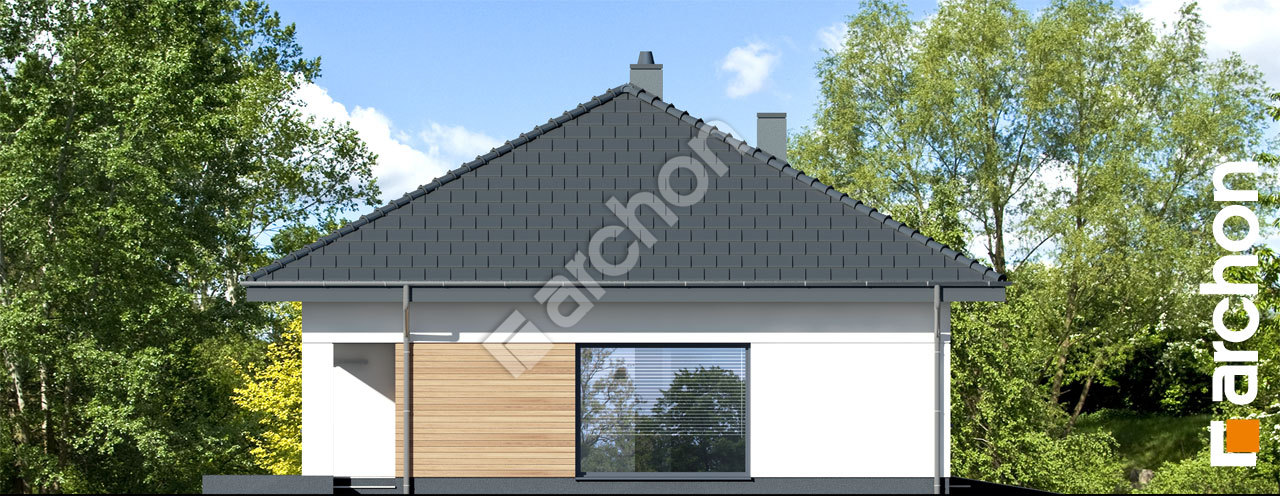

White Elewacja boczna

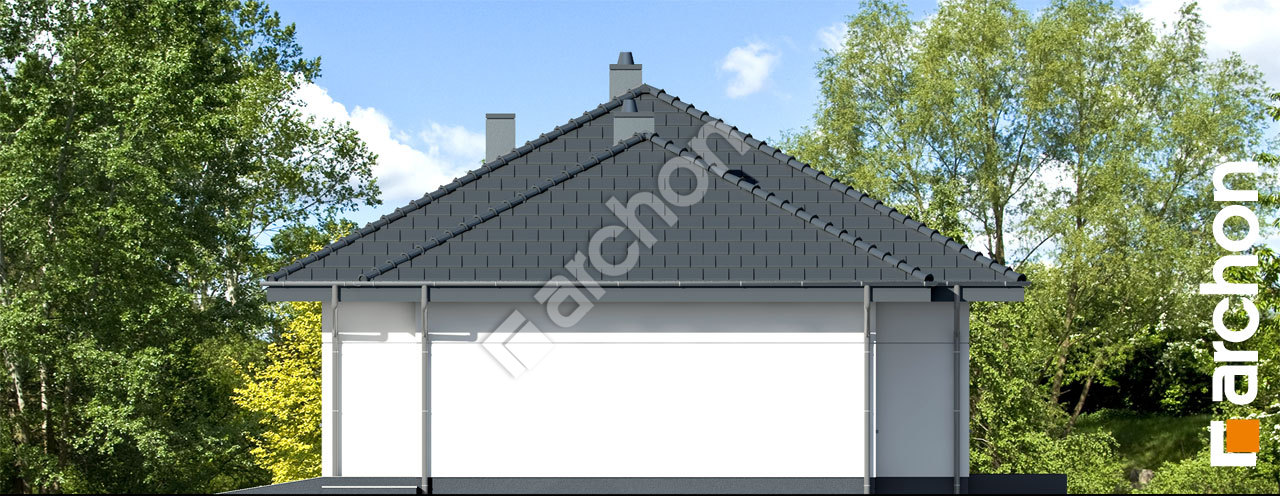

White Elewacja boczna

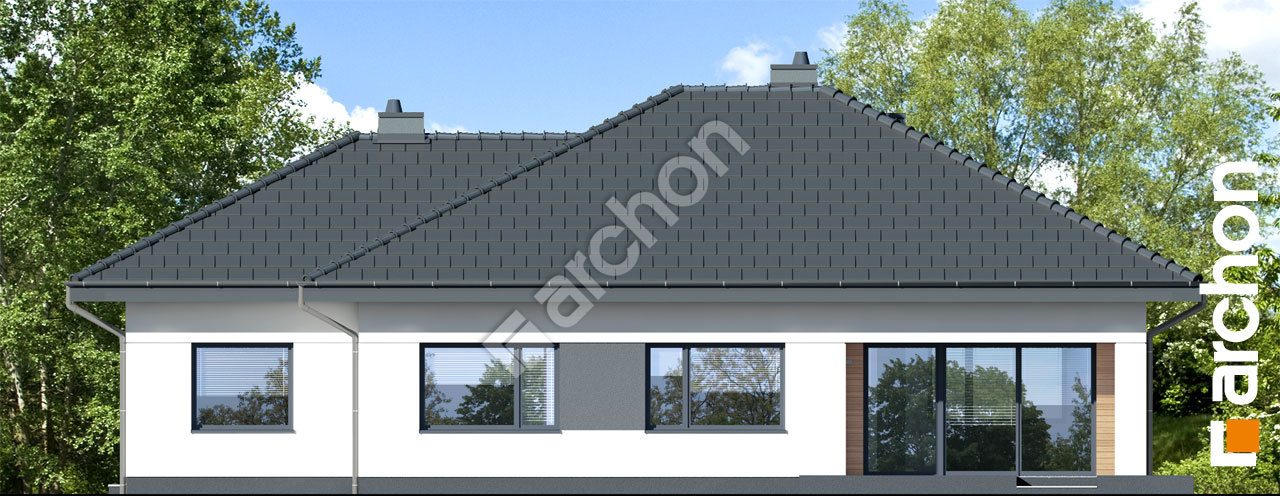

White Elewacja ogrodowa

Interesujący projekt domu parterowego z jednostanowiskowym garażem. Prosta bryła budynku prezentuje się nowocześnie, charakter podkreślono odpowiednim wykończeniem elewacji, które oparto na zestawieniu jasnego tynku z naturalną okładziną, a antracytowa dachówka i stolarka są eleganckim dopełnieniem całości. Nowoczesnym detalem są przeszklenia, dzięki nim wnętrze domu jest pięknie doświetlone oraz optycznie zyskuje na przestronności. Strefa dzienna domu to wygodny, szeroko otwarty na taras w podcieniu salon, jadalnia z widokiem na ogród oraz wygodna kuchnia z centralnie zlokalizowaną wyspą. Przy wyspie można zaaranżować dodatkowe miejsce do spożywania posiłków oraz pojemne szafki. Idealne warunki do pracy gwarantują obszerne blaty robocze, atutem kuchni jest także pojemna wysoka zabudowa. Przez hol, w którego przestrzeń wkomponowano pojemne szafy ubraniowe, przechodzimy do strefy nocnej, mieszczącej wygodne pokoje prywatne domowników, zapewniające komfortowy i zaciszny wypoczynek. W sypialni rodziców przewidziano osobną garderobę, jest także miejsce do pracy biurowej przy oknie. Dwa pokoje dla dzieci to idealna, jasna i ustawna przestrzeń do wypoczynku i nauki. Program strefy nocnej obejmuje komfortową łazienkę z wanną, prysznicem oraz zestawem nablatowych umywalek. W domu zaprojektowano również drugą łazienkę, zlokalizowana została w pobliżu części dziennej. W kotłowni gazowej można urządzić pralnię, stąd przewidziano możliwość szybkiego przejścia do jednostanowiskowego garażu. „Dom w santanach (G)” należy do kolekcji: projekty domów parterowych, projekty domów nowoczesnych, projekty domów z jednostanowiskowym garażem.
