Projekt domu Dom w santolinach

3 780 zł  3 330 zł
(2 707,32 zł netto)
gotowy projekt Dom w santolinach widok 1
Dom jednorodzinny parterowy
5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, kotłownia, pralnia, kominek, garaż

  • Powierzchnia domu 119,38 m²
  • Powierzchnia garażu 20,85 m²
  • Powierzchnia kotłowni 8,22 m²
  • Min. wymiary działki 27,0 x 18,0 m
  • 26,0 x 18,0 m
  • Likwidacja okien w garażu i kotłowni.

Do końca promocji:
2019 08 01 stopwatch 01
3 780 zł
3 330 zł (2 707,32 zł netto)
  ZAMÓW PROJEKT
aktualny kosztorys budowlany  379,00 zł 229 zł
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 229 zł
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 5 zł
  • Dziennik Budowy 12 zł
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wszystkie projekty domów ARCHON+ są zgodne z WT 2021, co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak: projekt pompy ciepła, projekt fotowoltaiki czy projekt instalacji solarnej. Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Do każdego projektu oferujemy możliwość zamówienia dodatkowych instalacji:

PARTER
148,45
1. Wiatrołap 4,10
2. Hol 5,09
3. Łazienka 3,74
4. Kuchnia 12,92
5. Spiżarnia 1,48
6. Salon 31,68
7. Przedpokój 11,16
8. Pokój 13,09
9. Pokój 9,00
10. Łazienka 4,89
11. Pralnia 4,05
12. Pokój 9,09
13. Pokój 9,09
14. Garaż 20,85
15. Kotłownia 8,22

Dane projektu Domu w santolinach

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja okien w garażu i kotłowni.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: cegła wapienno piaskowa SILKA 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
dach: czterospadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna
kocioł: na paliwo stałe + alternatywnie gazowy
(W dokumentacji zaprojektowano kocioł na paliwo stałe. Do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.
Dodatkowo do projektu istnieje możliwość zamówienia projektu pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>)
ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Łazienka (3), Kuchnia (4), Łazienka (10), Pralnia (11)
wentylacja: grawitacyjna
(Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. więcej >>)

Energooszczędność

Projekt zgodny z aktualnymi Warunkami Technicznymi więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

Galerie zdjęć z realizacji (1)

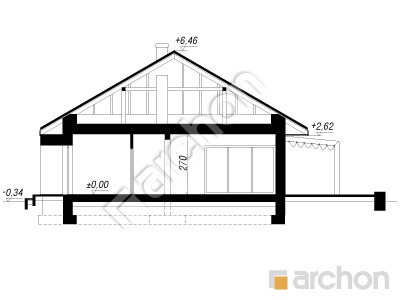

Przekrój

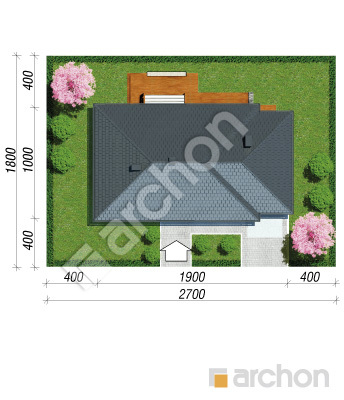

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

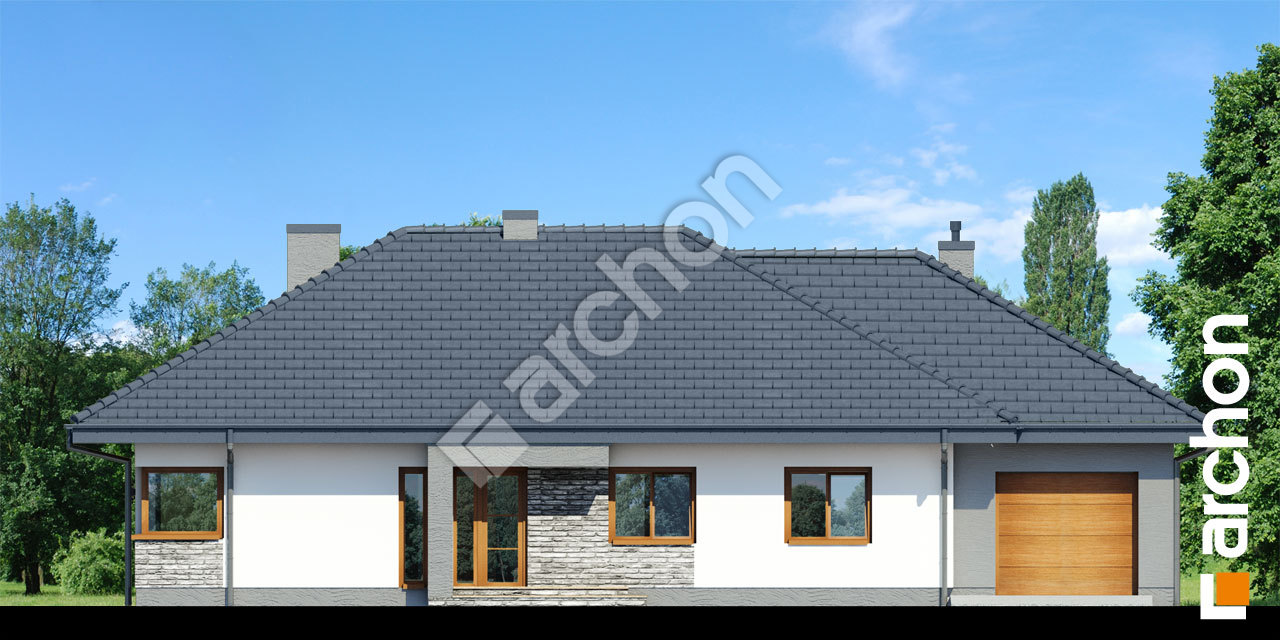

Pokaż lustrzane odbicie Elewacja frontowa projekt dom w santolinach 465dad9cf6aef7e6ccd3c1b04ea3d435  264 Elewacja frontowa

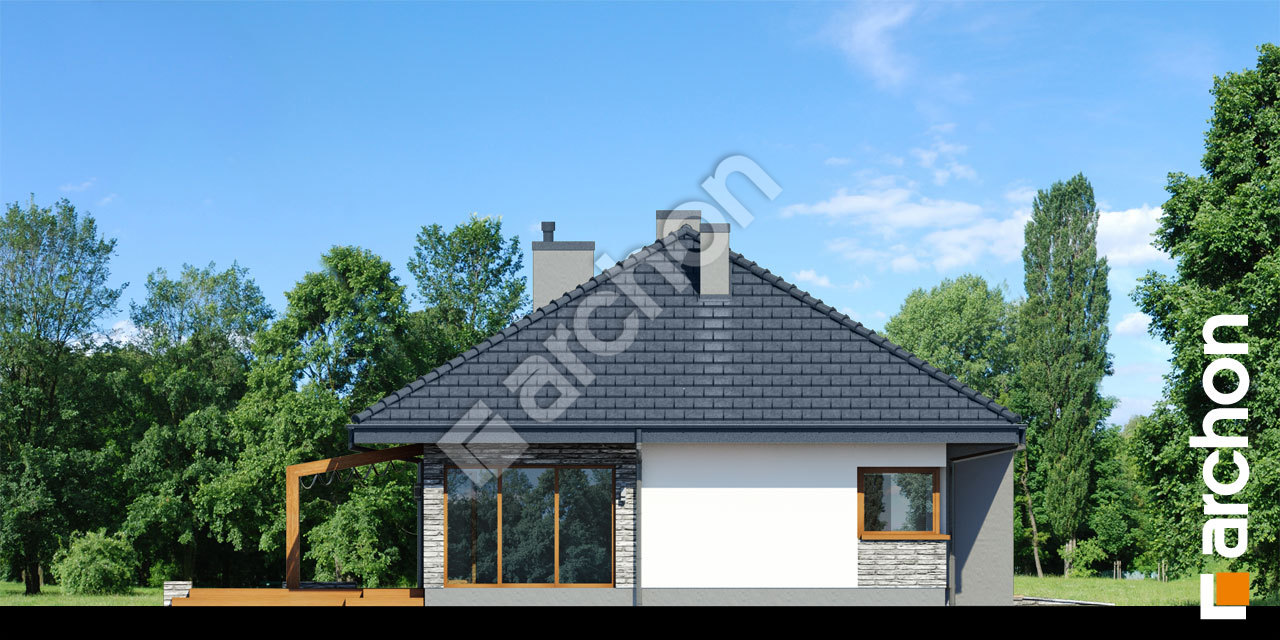

Elewacja boczna projekt dom w santolinach 48008150f6227c8c8fb554b193103d6f  265 Elewacja boczna

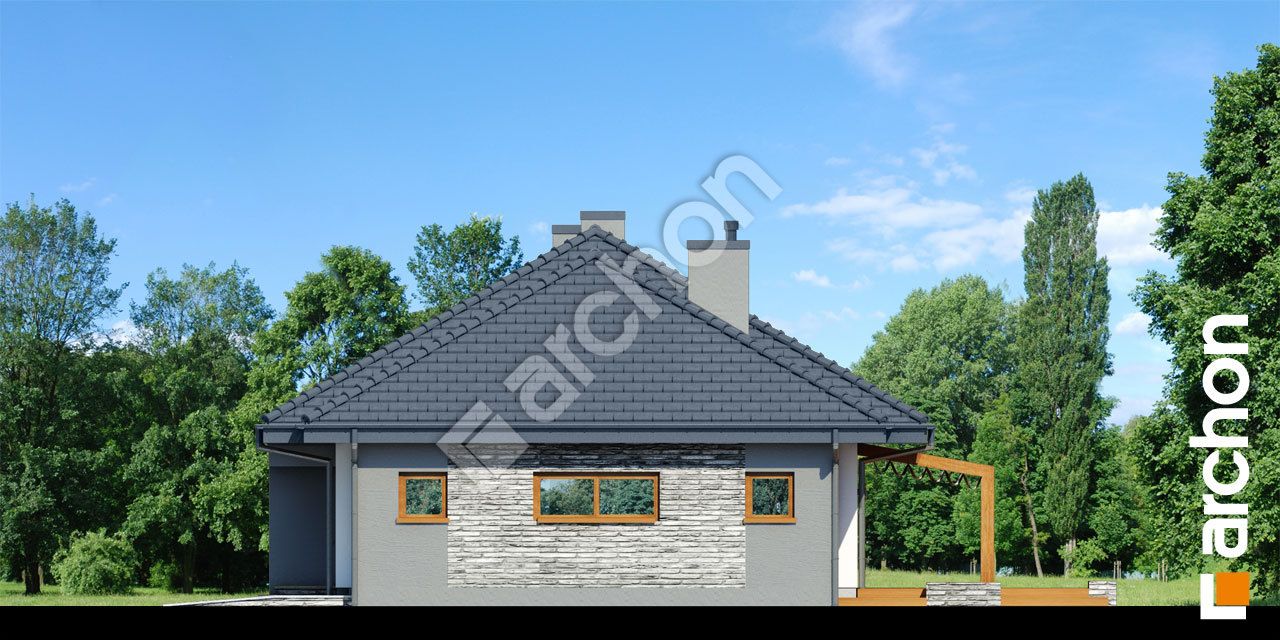

Elewacja boczna projekt dom w santolinach 8c770d3b575d09c0c1010a51d67b5d3e  266 Elewacja boczna

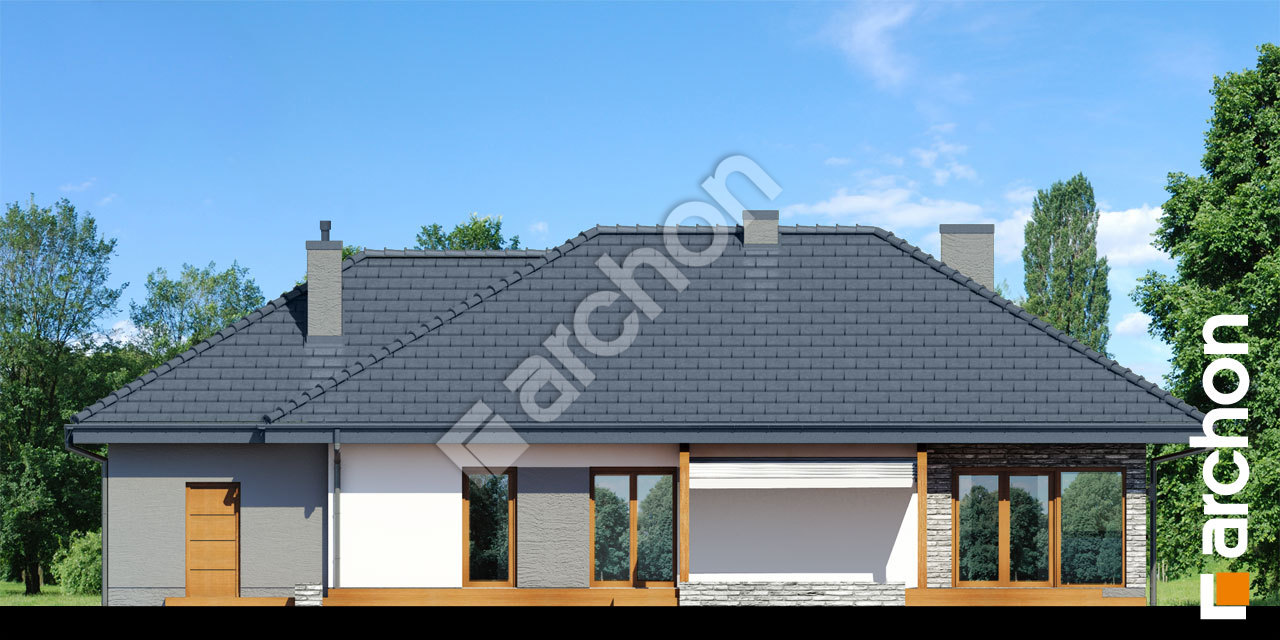

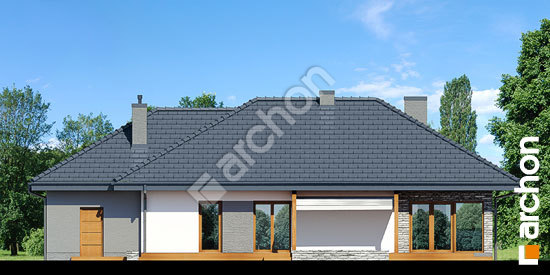

Elewacja ogrodowa projekt dom w santolinach 1011006f31e0557aaf72ece65094274c  267 Elewacja ogrodowa

Nowoczesny dom parterowy o prostym układzie konstrukcyjnym, który ułatwia własną, indywidualną aranżację pomieszczeń. Elegancko zaakcentowane detale architektoniczne nadają mu współczesny charakter, a lekka, drewniana pergola jest atrakcyjną ozdobą tarasu. Charakteryzuje się czytelnym podziałem stref użytkowania. Przestronny i jasny salon mieści zarówno część wypoczynkową z wygodną, narożną kanapą przed kinem domowym i kominkiem, jak też jadalnię z dużym, rodzinnym stołem. Panoramiczne przeszklenia powiększają optycznie salon oraz naturalnie łączą dom z ogrodem. Kuchnia doświetlona została narożnym oknem, jej atutem jest duża ilość blatów roboczych i miejsc na przechowywanie oraz praktyczna spiżarnia obok. Komfortowa strefa nocna mieści cztery wygodne i dobrze doświetlone pokoje oraz łazienkę. Poprzez pralnię dostępna jest strefa gospodarcza – garaż oraz kotłownia na paliwo stałe, posiadająca osobne wyjście. Atutem projektu jest efektywnie zagospodarowana przestrzeń mieszkalna, a dodatkowe miejsca na przechowywanie w postaci szaf ściennych oraz wygodna komunikacja podnoszą komfort użytkowania domu.
