Projekt domu  Dom w sasankach (AE) OZE

Cena z kodem 3 670 zł (2 983,74 netto)
Dom jednorodzinny z poddaszem użytkowym
4 pokoje, 1 kuchnia, 2 łazienki, 1 kotłownia, kominek

  • Powierzchnia zabudowy 64,25 m²
  • Powierzchnia domu 76,52 m²
  • Powierzchnia kotłowni 3,42 m²
  • Min. wymiary działki 13,75 x 17,45 m
  • 9,75 x 17,45 m
  • Likwidacja okna w ścianie bocznej i okna dachowego, skrócenie okapów.

STARA, NIŻSZA CENA z kodem rabatowym MIKOLAJ250
3 670 zł z VAT 23% (2 983,74 zł netto)
Kod ważny do 10.12.2024 r. godz. 08:00
2019 08 01 stopwatch 01
Jak skorzystać z kodu?
Cena regularna 3 920 zł
Najniższa cena z 30 dni przed obniżką 3 570 zł
NOWA CENA już od 10 grudnia 4 040 zł
Różnica między NOWĄ CENĄ a ceną z kodem: 370 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13

GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż z kodem rabatowym GARAZ50%
  • Gotowe projekty instalacji z kodem rabatowym
  • Kosztorys za 139 zł
  • Tablica Informacyjno - Budowlana 20 zł
  • Dziennik Budowy 20 zł
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są zgodne z aktualnie obowiązującymi Warunkami Technicznymi (WT 2021), co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak: projekt pompy ciepła, projekt fotowoltaiki czy projekt instalacji solarnej. Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Projekt instalacji centralnego ogrzewania zasilanego z pompy ciepła znajduje się w zawartości projektu podstawowego. Dodatkowo do projektu dołączamy GRATIS projekt instalacji fotowoltaicznej jako alternatywne opracowanie!
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.

Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Dołącz do nas na facebooku
DOŁĄCZ DO GRUPY BUDUJĄCYCH
SASANKI KTÓRE KOCHACIE
Projekt garażi z kodem
PROJEKT GARAŻU z KODEM: GARAZ50%
przy zakupie projektu domu

Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PARTER
44,42 (47,32)
1. Wiatrołap 4,32
2. Kotłownia 3,42
3. Kuchnia 6,49
4. Salon + Jadalnia 25,27 (28,17)
5. Łazienka 4,92
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

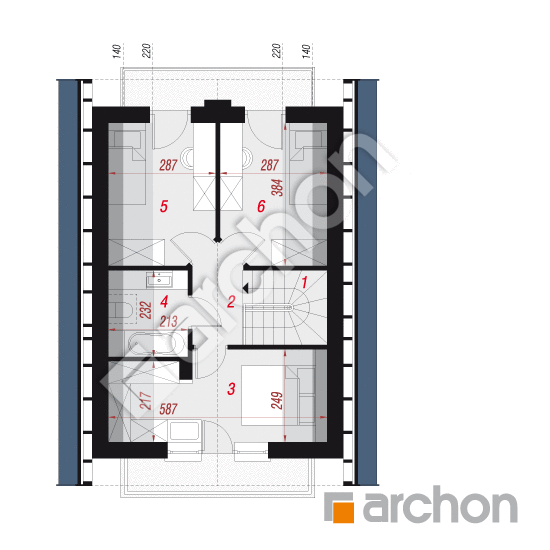

PODDASZE
35,52 (46,99)
1. Schody 4,68
2. Hol 3,21
3. Pokój 9,73 (13,37)
4. Łazienka 2,95 (4,77)
5. Pokój 7,50 (10,48)
6. Pokój 7,45 (10,48)

Dane projektu Domu w sasankach (AE) OZE

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja okna w ścianie bocznej i okna dachowego, skrócenie okapów.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 98 cm
dach: dwuspadowy, nachylenie 45 st. , więźba drewniana, dachówka ceramiczna CREATON, okno dachowe FAKRO
pompa ciepłaPOMPA CIEPŁA
kocioł: pompa ciepła
Dodatkowo do projektu dołączamy GRATIS projekt instalacji fotowoltaicznej jako alternatywne opracowanie!
ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

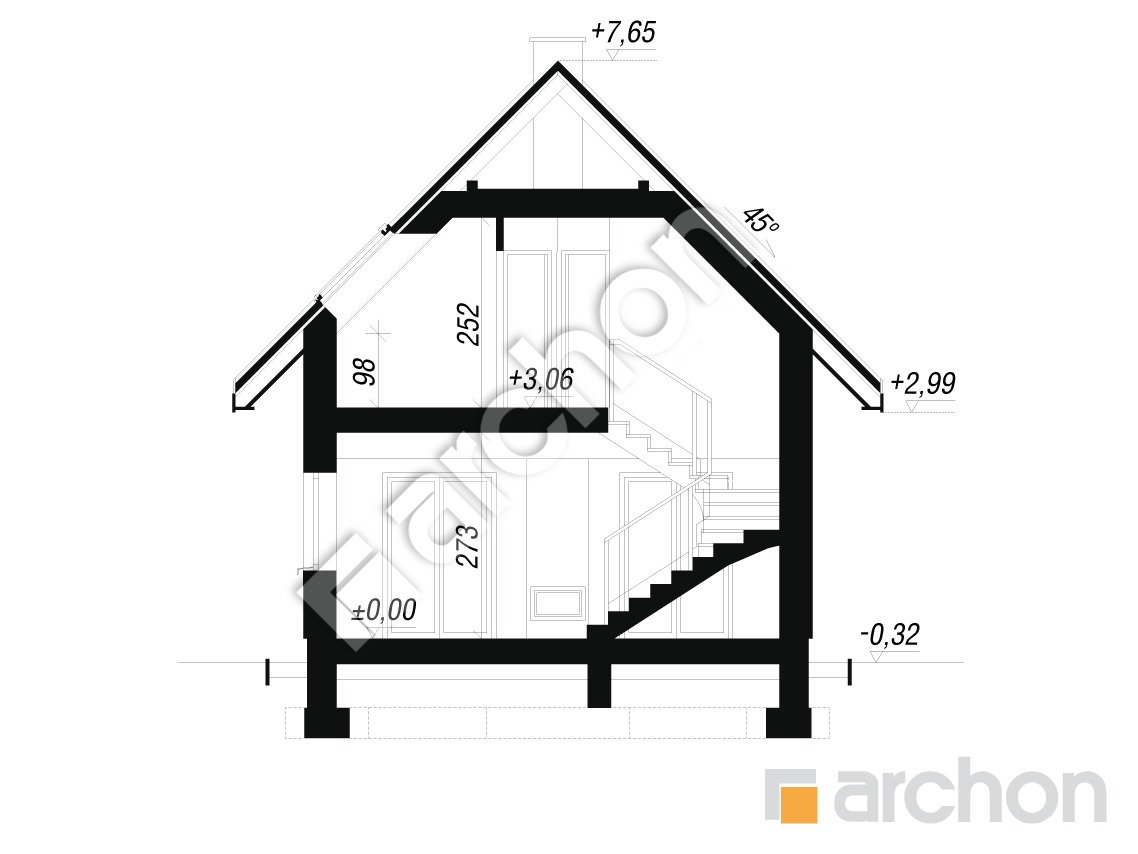

Przekrój

gotowy projekt Dom w sasankach (AE) OZE przekroj budynku

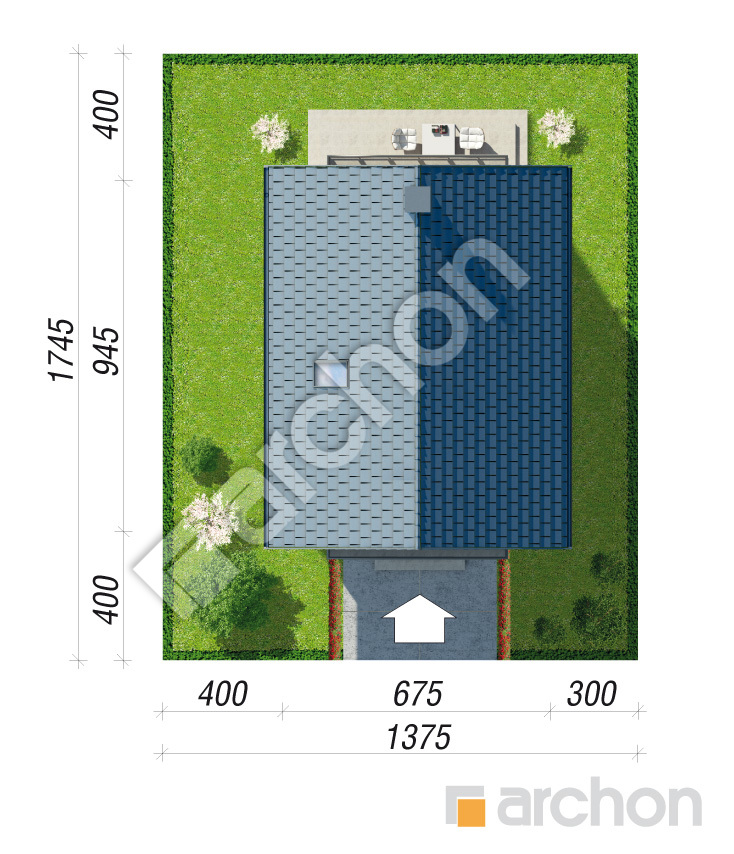

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

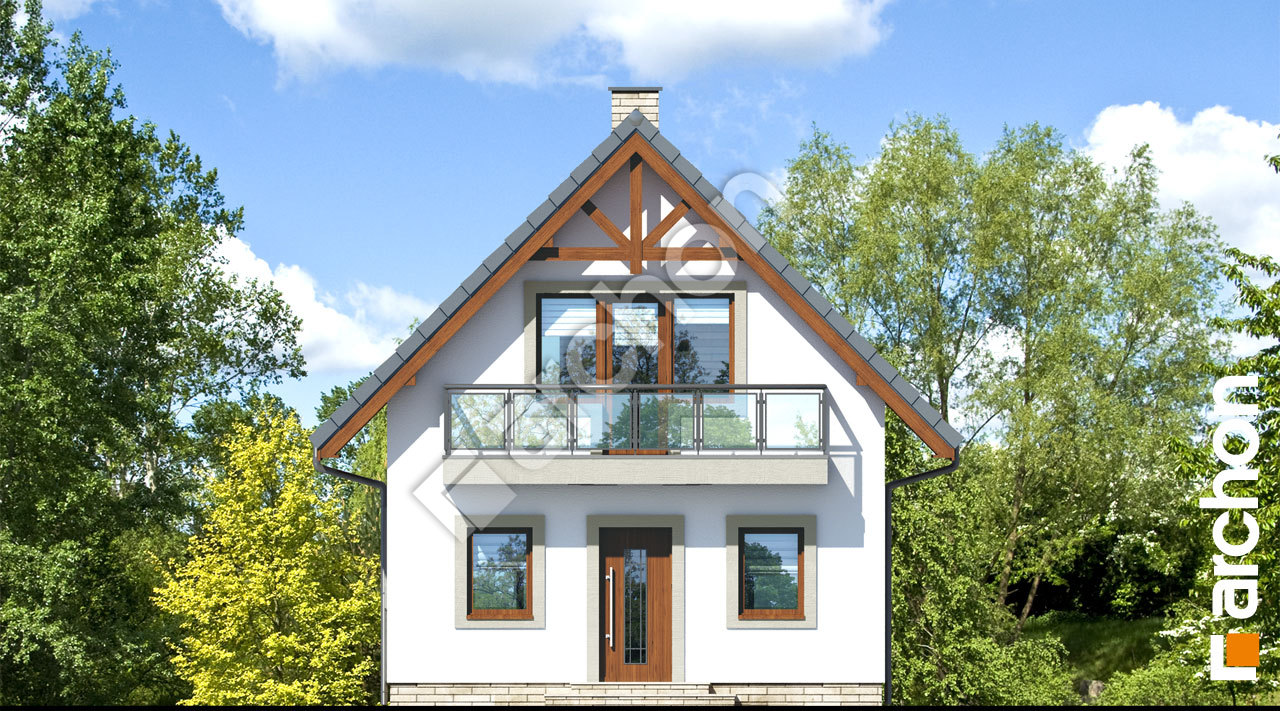

Pokaż lustrzane odbicie Elewacja frontowa projekt dom w sasankach ae oze 791e3d1ccd5fb282bc412335e45a3aee  264 Elewacja frontowa

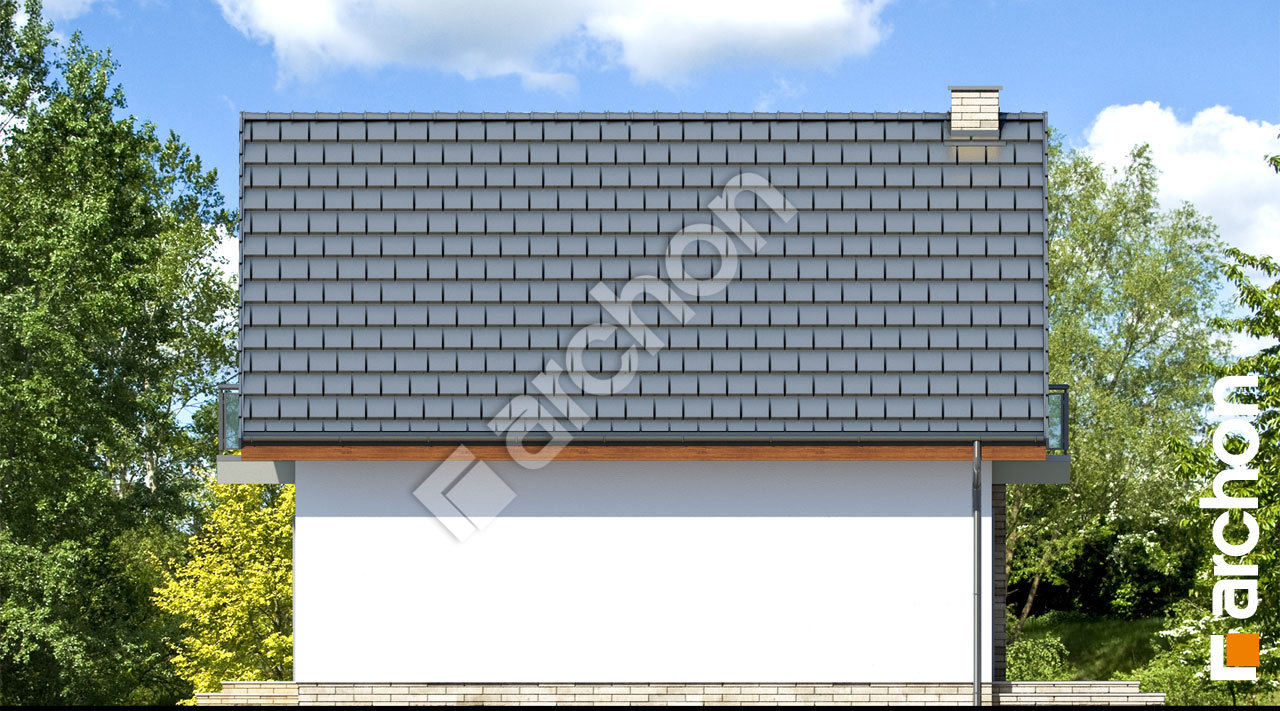

Elewacja boczna projekt dom w sasankach ae oze dcc579f2d1fc3a4406ef8c9a4acb41d4  265 Elewacja boczna

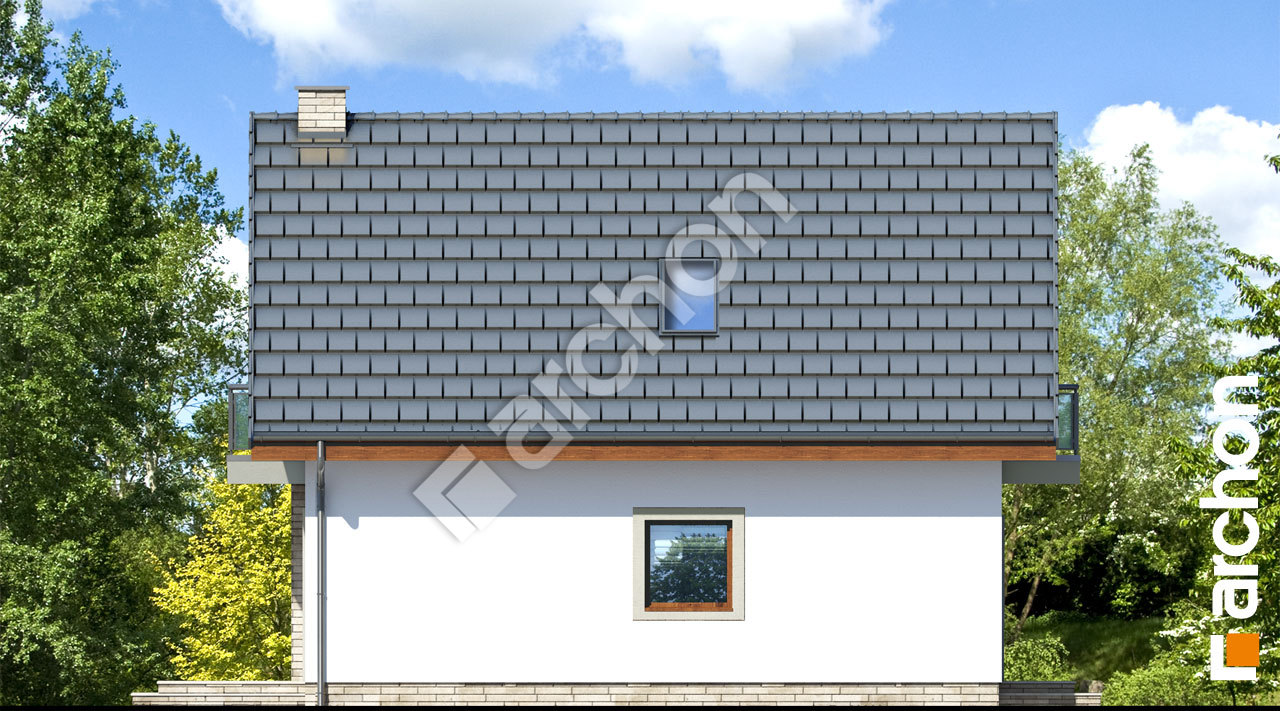

Elewacja boczna projekt dom w sasankach ae oze 21aae0652cee970ca8885e6f472e8fba  266 Elewacja boczna

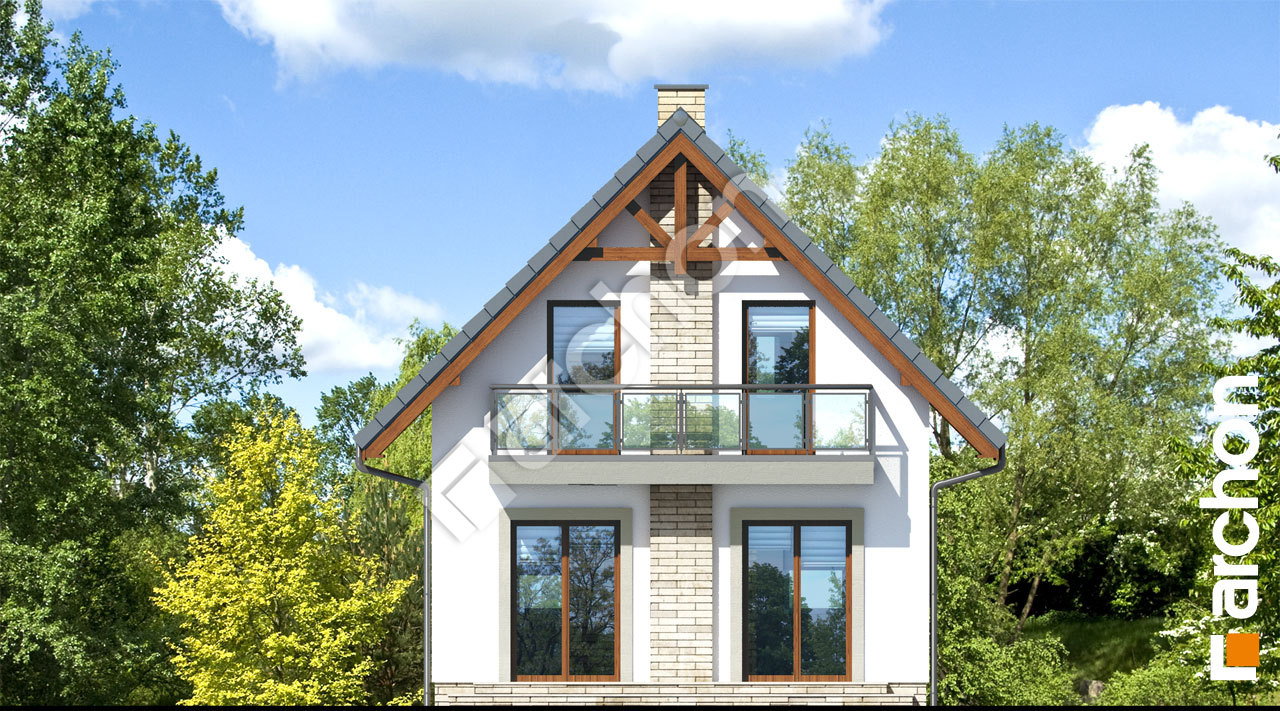

Elewacja ogrodowa projekt dom w sasankach ae oze d9584c6143ee8cb60053561e389481b9  267 Elewacja ogrodowa

Uroczy, jednorodzinny dom z poddaszem użytkowym o prostej bryle z dachem dwuspadowym i funkcjonalnym wnętrzu. W standardzie uwzględniono energooszczędne instalacje: wentylację mechaniczną z rekuperacją i pompę ciepła jako źródło ogrzewania. Elewacje wykończono jasnym tynkiem, charakterystycznym detalem są nieco ciemniejsze opaski wokół symetrycznie rozmieszczonych okien. Na frontowej i ogrodowej ścianie budynku zaprojektowano balkony, które częściowo osłaniają strefę wejściową i tarasową. Na parterze znajduje się otwarta strefa przestrzeń dzienna z salonem, jadalnią i kuchnią. Wnętrze z przyległym tarasem łączą dwa przeszklenia, pomiędzy którymi wyeksponowano kominek, dodający wieczorami klimatycznego nastroju. Atutem kuchni jest możliwość aranżacji obszernego półwyspu, przy którym domownicy mogą zjeść śniadanie lub wypić aromatyczną kawę. Półwysep oferuje również miejsce na wygodny blat do przygotowywania posiłków. We frontowej części parteru, przy wiatrołapie, usytuowano naturalnie doświetloną łazienkę oraz pralnię. W strefie nocnej na poddaszu mieszczą się przytulne sypialnie domowników. Pokój rodziców ma własną garderobę, a w pokojach dzieci uwzględniono miejsce na praktyczne szafy. Z każdej sypialni można wyjść na balkon. Łazienka na poddaszu została zlokalizowana na osi schodów. „Dom w sasankach (AE) OZE” to propozycja z kolekcji: projekty domów z poddaszem użytkowym, projekty domów małych, projekty domów z dachem dwuspadowym, projekty domów z wentylacją mechaniczną, projekty domów z pompą ciepła.
