Projekt domu  Dom w scewolach (GE)

Pow. domu 134,64 m²
Pow. garażu 22,25 m²
Pow. kotłowni 4,31 m²
pokoje 5
łazienki i WC 2

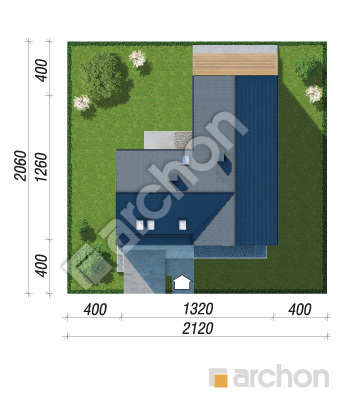

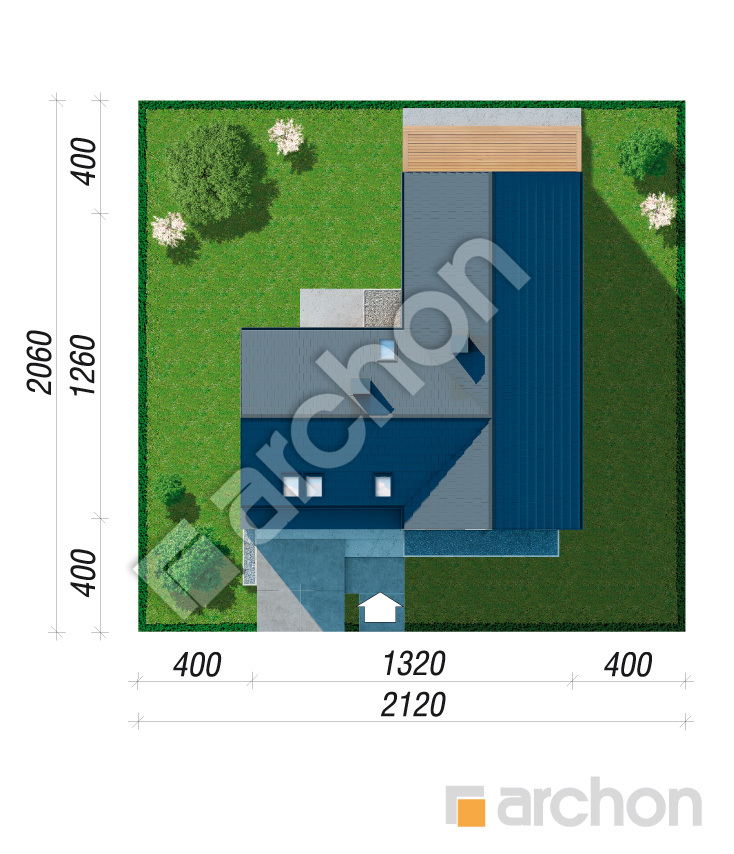

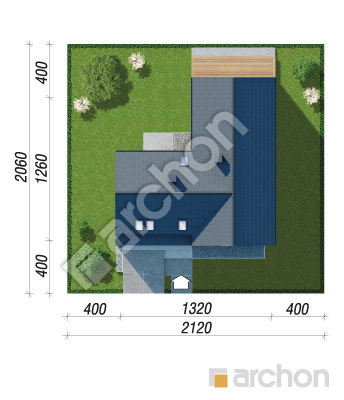

Min. wym. działki 21,2 x 20,6 m
Pow. domu 134,64 m²
Pow. garażu 22,25 m²
Pow. strychu 18,29 m²
Pow. kotłowni 4,31 m²
pokoje 5
łazienki i WC 2
Min. wym. działki 21,2 x 20,6 m
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, kuchnia, 2 łazienki, spiżarka, kotłownia, pralnia, garderoba, kominek, garaż, strych

5 650 zł z VAT 23% (4 593,50 zł netto)
  ZAMÓW PROJEKT
Projekt dostępny od ręki


GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż z kodem rabatowym GARAZ30%
  • Gotowe projekty instalacji z kodem rabatowym
  • Kosztorys za 309 zł
  • Tablica Informacyjno - Budowlana 35 zł
  • Dziennik Budowy 25 zł
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Projekt architektoniczno-budowlany stanowi część projektu budowlanego, który jest podstawą do wydania Decyzji o pozwoleniu na budowę. Projekt budowlany składa się z: projektu architektoniczno-budowlanego, projektu technicznego, projektu zagospodarowania działki, który wykonuje osoba adaptująca oraz opinii i uzgodnień. Projekt ARCHON+, tak jak każdy projekt typowy, wymaga adaptacji przez uprawnionego projektanta.
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

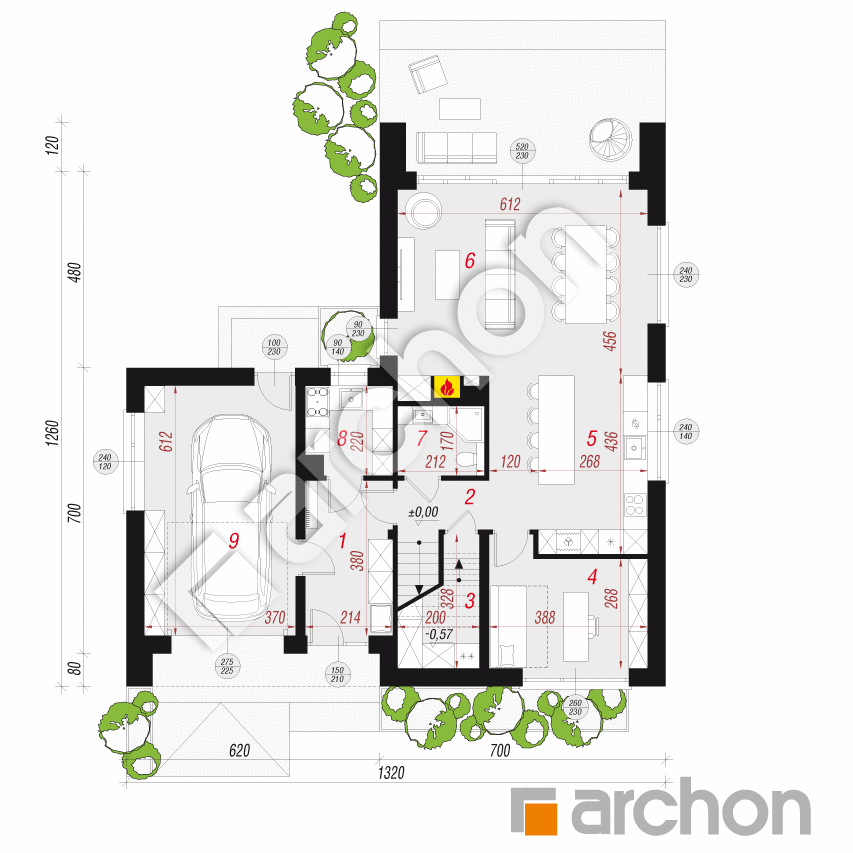

PARTER
99,16 (101,97)
1. Wiatrołap 7,90
2. Hol 7,34
3. Spiżarnia 3,00 (5,81)
4. Pokój 10,76
5. Kuchnia 11,53
6. Salon + Jadalnia 28,62
7. Łazienka 3,45
8. Kotłownia 4,31
9. Garaż 22,25
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

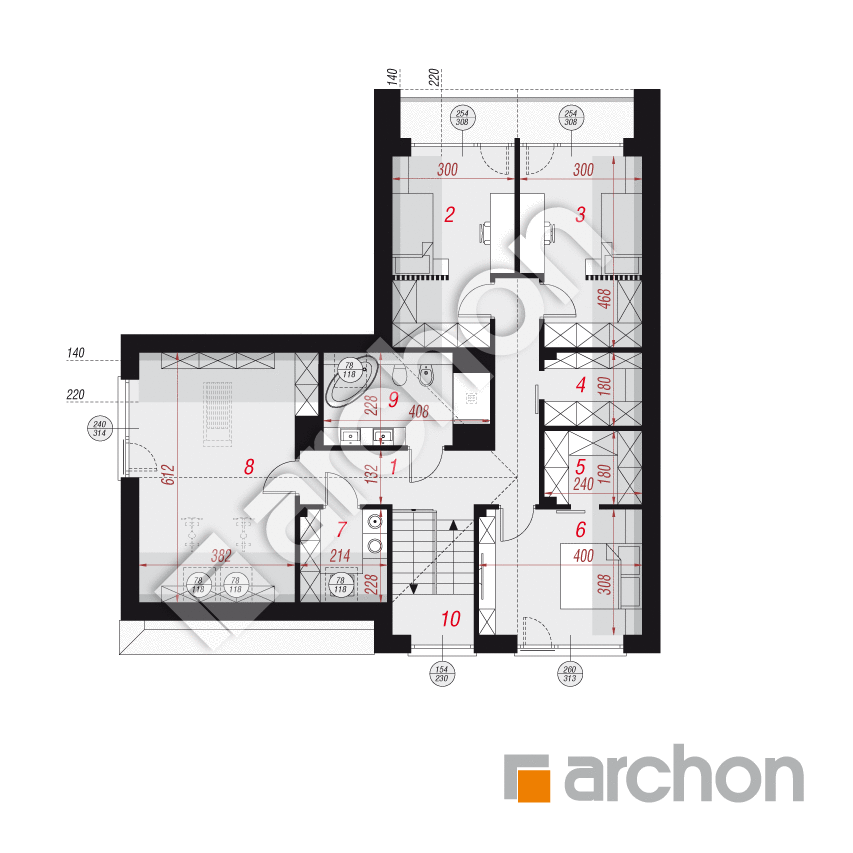

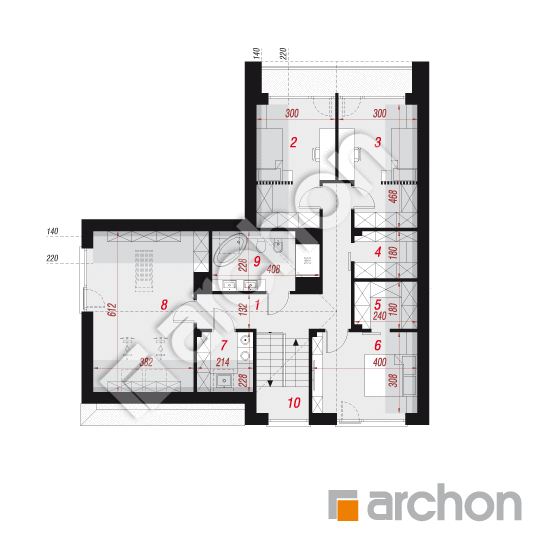

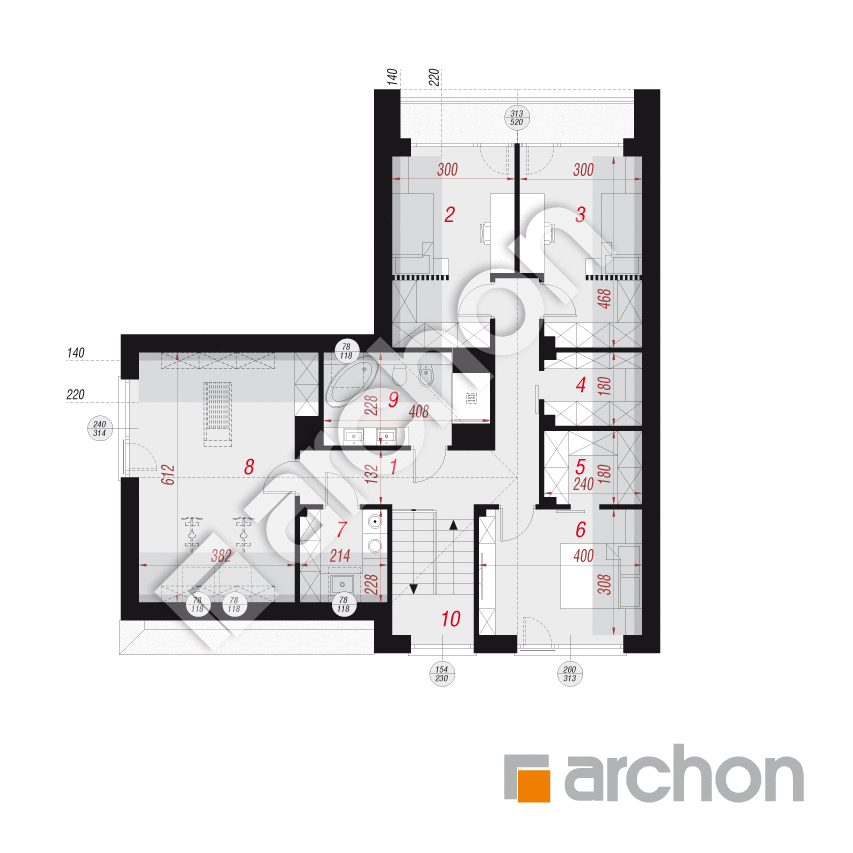

PODDASZE
80,33 (100,04)
1. Korytarz 12,37
2. Pokój 9,46 (12,63)
3. Pokój 9,39 (12,56)
4. Garderoba 2,82 (4,03)
5. Garderoba 2,90 (4,10)
6. Pokój 9,93 (12,01)
7. Pralnia 3,24 (4,67)
8. Strych ocieplony 18,29 (23,86)
9. Łazienka 6,19 (8,07)
10. Schody 5,74

Dane projektu Domu w scewolach (GE)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 125 cm
dach: dwuspadowy, nachylenie 38 st. , więźba drewniana, dachówka ceramiczna, okno dachowe VELUX
brama garażowa: HÖRMANN
kocioł: gazowy

pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

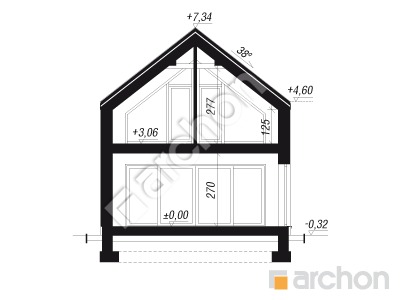

Przekrój

gotowy projekt Dom w scewolach (GE) przekroj budynku

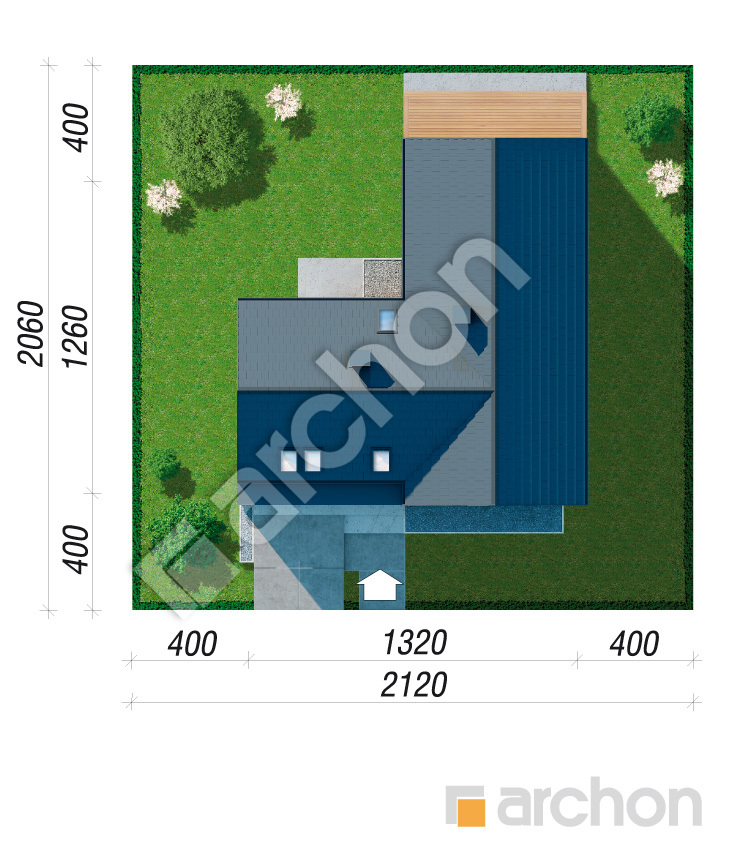

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

Elewacje

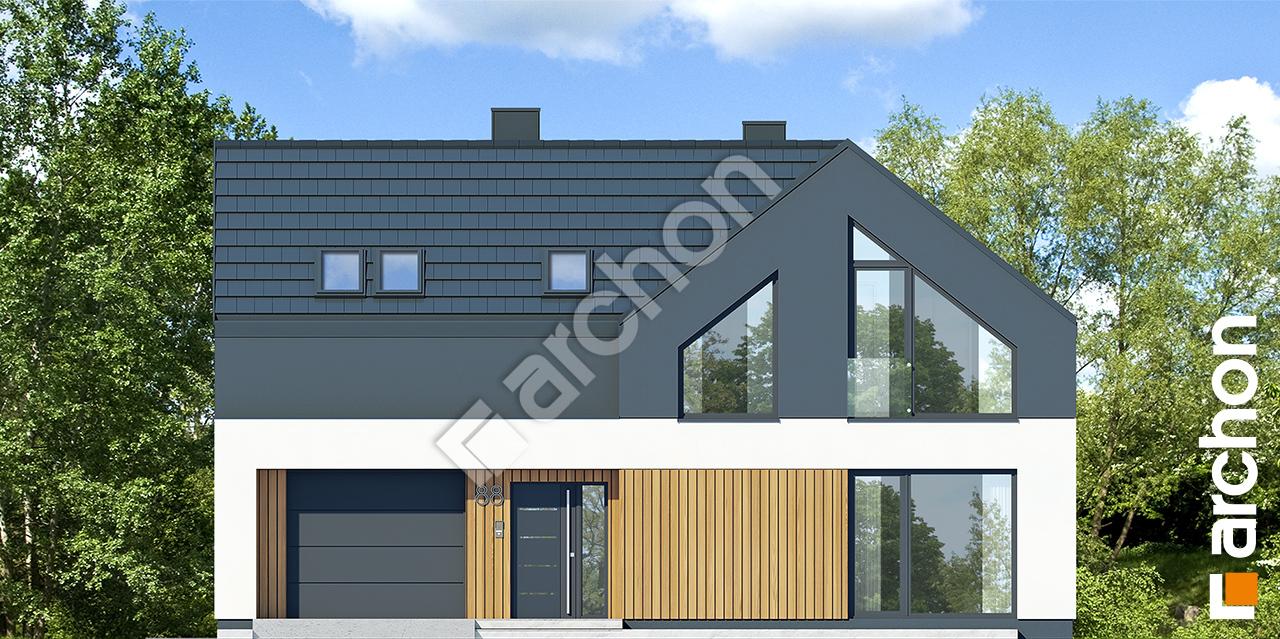

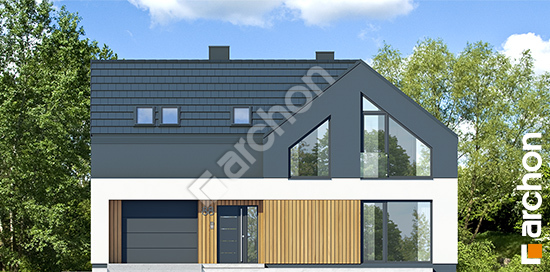

Pokaż lustrzane odbicie Elewacja frontowa projekt dom w scewolach ge a7163b6577cfcf04eebe10c259fedcb7  264 Elewacja frontowa

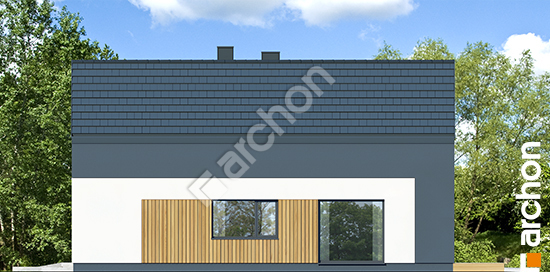

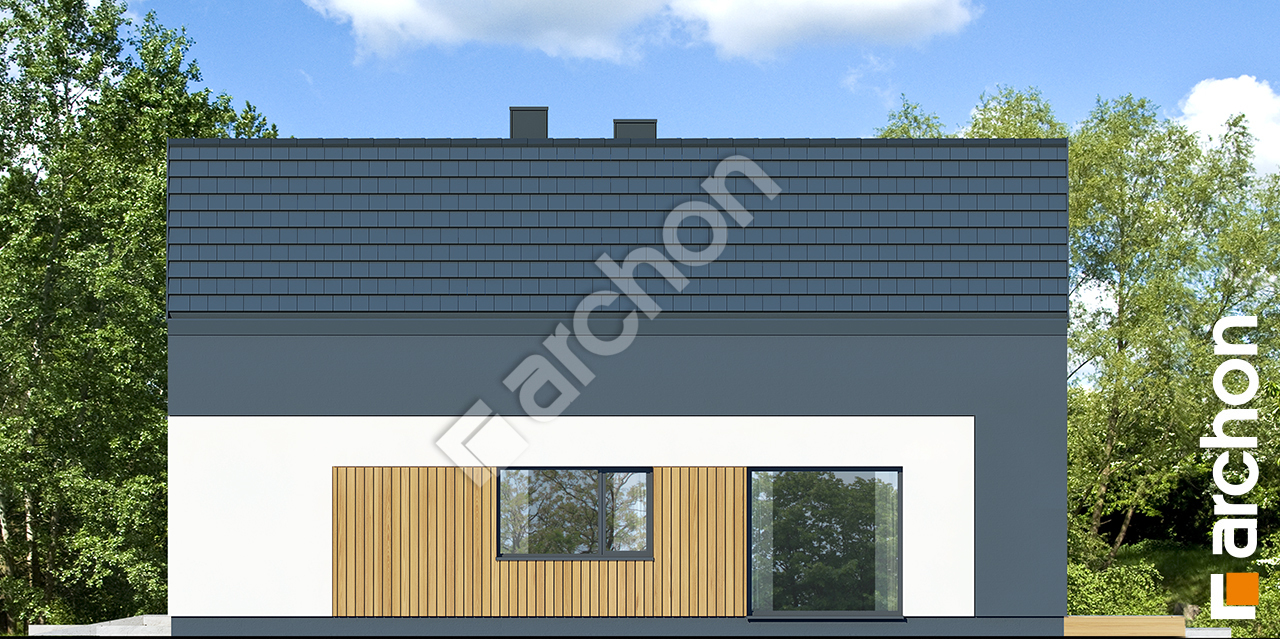

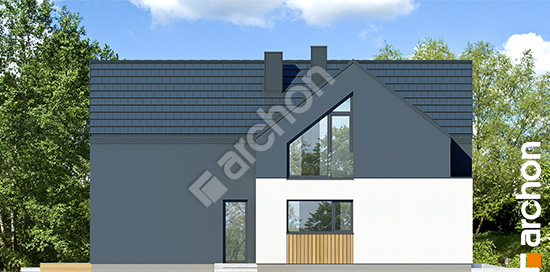

Elewacja boczna projekt dom w scewolach ge d7568c1545e53588f23a5d4230a772c3  265 Elewacja boczna
Elewacja boczna projekt dom w scewolach ge 7a9ee5a02f9d3ead95bcf4dcf9dabb9c  266 Elewacja boczna

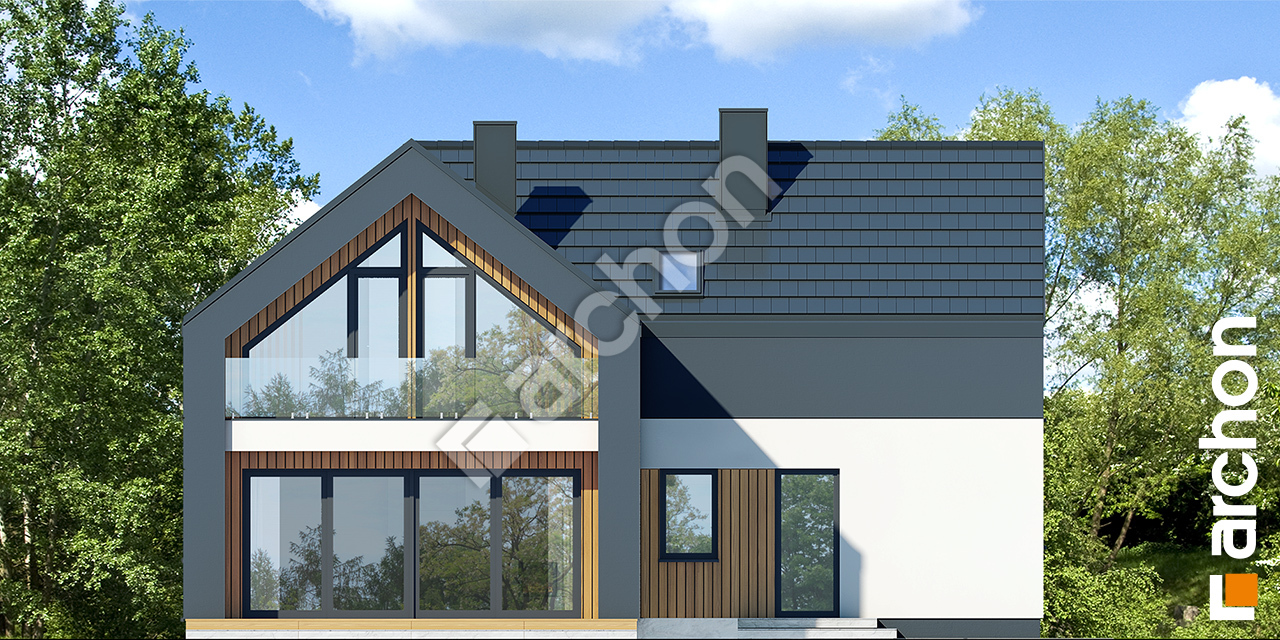

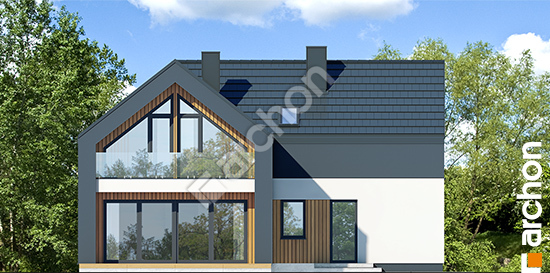

Elewacja ogrodowa projekt dom w scewolach ge 3ebfac8fd51d304ce8ab64880a1cfa24  267 Elewacja ogrodowa

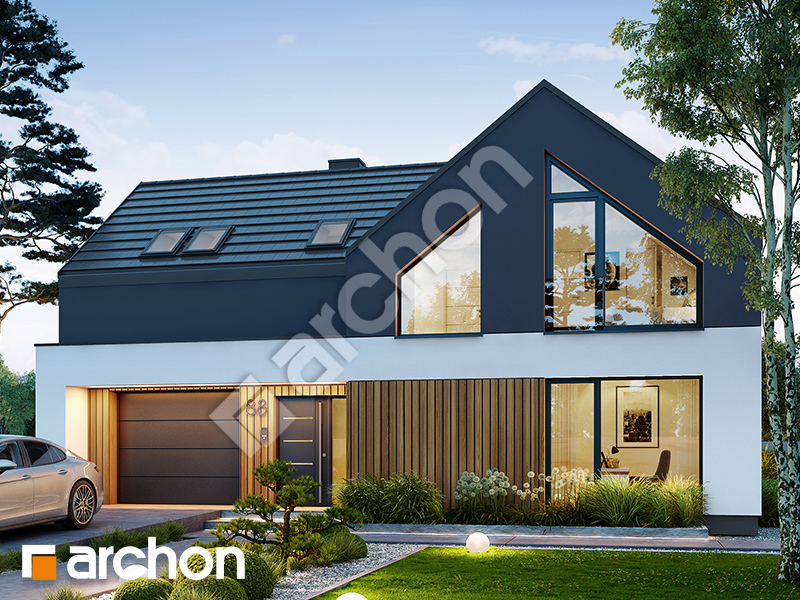

Projekt domu Dom w scewolach (GE) to propozycja dla osób ceniących nowoczesną architekturę i funkcjonalne rozwiązania. Wyjątkowa bryła w stylu nowoczesnej stodoły zachwyca dużymi przeszkleniami, eleganckim zestawieniem białego i szarego tynku z akcentami drewnianej okładziny oraz dwuspadowym dachem bez okapów, nadając budynkowi minimalistycznej elegancji. W pełni wkomponowany w bryłę garaż jednostanowiskowy został połączony z częścią mieszkalną wygodnym wiatrołapem. Na parterze znajduje się przestronna strefa dzienna z kuchnią wyposażoną w dużą wyspę oraz praktyczną spiżarnią pod schodami, a także dodatkowy pokój, który sprawdzi się jako gabinet lub sypialnia dla gości. Kominek w salonie tworzy przytulny klimat, a wyjście na taras płynnie łączy wnętrze z ogrodem. Poddasze oferuje trzy komfortowe sypialnie, w tym główną z prywatną garderobą, dodatkową garderobę ogólnodostępną oraz przestronny pokój kąpielowy z wolnostojącą wanną. Dodatkowo zaplanowano pralnię, co ułatwia codzienne obowiązki domowników. Niewątpliwą zaletą pozostaje również strych z możliwością adaptacji na pokój rekreacyjny, siłownię lub domowe kino. Istotnym atutem projektu domu jest zastosowanie wentylacji mechanicznej z odzyskiem ciepła, zapewniającej energooszczędność i wysoki komfort użytkowania. Nowoczesne projekty domów takie jak ten łączą elegancki design, funkcjonalny układ pomieszczeń i nowatorskie technologie, tworząc przestrzeń idealną dla wymagających inwestorów.
